Счетчики электрической энергии трехфазные статические Меркурий 231, Mercury 231, ГРСИ 80591-20
Номер госреестра:
80591-20
Наименование СИ:
Счетчики электрической энергии трехфазные статические
Обозначение типа:
Меркурий 231, Mercury 231
Производитель:
Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская область, г. Маркс
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 3
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2343
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные статические «Меркурий 231»,
«Mercury 231»
Назначение средства измерений
Счетчики электрической энергии трехфазные статические «Меркурий 231», «Mercury 231»
(далее – счетчики) предназначены для одно- и многотарифного измерения активной и
реактивной электрической энергии прямого и обратного направлений, активной, реактивной и
полной электрической мощности, частоты, напряжения и силы переменного тока, а также для
измерения параметров качества электрической энергии (далее – ПКЭ) в четырехпроводных
трехфазных электрических сетях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия счетчиков основан на преобразовании электрических сигналов от
датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и
обработкой данных с помощью микроконтроллера или специализированной микросхемы и
отображением на электромеханическом отсчетном устройстве (далее – ОУ) или на
жидкокристаллическом индикаторе (далее – ЖКИ). Микроконтроллер выполняет расчет
мгновенных и усредненных значений параметров сети, производит подсчет количества
активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и
формирование событий, формирование архивов показаний на начало периодов и сохранение
всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события
могут быть просмотрены на ОУ или ЖКИ, а также переданы на верхний уровень управления по
интерфейсам связи.
Прямое направление передачи активной энергии соответствует углам сдвига фаз между
током и напряжением от 0 ° до 90 ° и от 270 ° до 360 °, реактивной энергии – от 0 ° до 90 ° и
от 90 ° до 180 °.
Обратное направление передачи активной энергии соответствует углам сдвига фаз
между током и напряжением от 90 ° до 180 ° и от 180 ° до 270 °, реактивной энергии – от 180 °
до 270 ° и от 270 ° до 360 °.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной
системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть
использованы в местах, имеющих дополнительную защиту от влияния окружающей среды
(установлены в помещении, в шкафу, в щитке).
Счетчики имеют ОУ или ЖКИ для отображения измеряемых параметров.
Счетчики имеют исполнения, отличающиеся конструкцией и функциональными
возможностями, связанными с метрологически незначимым (прикладным) программным
обеспечением.
Структура кода счетчиков приведена в таблице 1.
Лист № 2
Всего листов 14
Таблица 1 – Структура кода счетчиков
Меркурий 231 AR M T-01
Mercury
ш I
I – интерфейс IrDA
ш – измерительный элемент – шунт (при отсутствии «ш» -
трансформатор тока)
-01 – код базового (максимального) тока и напряжения,
5 (60) А, 3*230 В
T – встроенный тарификатор, часы реального времени, ЖКИ
M – электромеханическое отсчетное устройство
A – учет активной энергии
R – учет реактивной энергии
231 – серия счетчика
Торговая марка
Меркурий – для продаж с русскоязычной торговой маркой;
Mercury – для продаж с англоязычной торговой маркой
Примечания:
* - отсутствие буквы кода означает отсутствие соответствующей функции;
** - модификации счетчиков, доступные для заказа, размещены в прайс-листе на сайте
предприятия-изготовителя
Счетчикиобеспечиваютрегистрациюихранениезначенийпотребляемой
электроэнергии по одному тарифу с момента ввода в эксплуатацию.
Счетчики без ЖКИ с индексом М в коде обеспечивают измерение параметра:
- учтенная активная энергия по модулю (сумме прямого и обратного направлений)
нарастающим итогом и на начало отчетных периодов.
Счетчики с ЖКИ обеспечивают измерение параметров электрической сети, передачу
значений по интерфейсам обмена данными и отображение значений на ЖКИ без учета
коэффициентов трансформации.
Счетчики с ЖКИ и индексом Т в коде обеспечивают измерение параметров:
учтенная активная энергия по модулю (сумме прямого и обратного направлений)
нарастающим итогом и на начало отчетных периодов;
усредненные значения фазных напряжений и токов;
значения фазных и суммарной активной, реактивной и полной электрических
мощностей;
значения фазных и суммарного коэффициентов мощности;
значение частоты сети;
текущее время и дата с возможностью установки и корректировки, с ведением
календаря и сезонных переходов времени.
многотарифный учет по 4 тарифам.
Счетчики с ЖКИ и индексом ART в коде дополнительно обеспечивают измерение
параметров:
учтенная активная и реактивная электрическая энергия прямого и обратного
направлений нарастающим итогом и на начало отчетных периодов;
показатели качества электроэнергии (положительное и отрицательное отклонение
напряжения и частоты переменного тока);
Счетчики с ЖКИ и индексом Т в коде обеспечивают формирование и хранение в
энергонезависимой памяти следующих событий:
отключение и включение счетчика (пропадание и восстановление напряжения);
инициализация счетчика, время последнего сброса;
изменение текущих значений времени и даты при синхронизации времени.
Счетчики с ЖКИ и индексом ART в коде дополнительно обеспечивают формирование
и хранение в энергонезависимой памяти следующих событий:
Лист № 3
Всего листов 14
связи со
дата и время вскрытия клеммной крышки счетчика;
отклонение напряжения в измерительных цепях от заданных пределов;
результаты непрерывной самодиагностики;
дата последнего перепрограммирования (включая фиксацию факта
счетчиком, приведшего к изменению данных).
Глубина хранения журналов событий составляет 10 событий каждого
типа. Все
события в журналах сохраняются с присвоением метки времени события. События вскрытия
клеммной крышки формируются и сохраняются, в том числе, при отключенном электропитании
счетчиков.
Счетчики с индексом Т в коде обеспечивают хранение в энергонезависимой памяти:
тарифицированные данные по активной и реактивной электроэнергии нарастающим
итогом, в том числе в прямом и обратном направлениях, на начало текущих и предыдущих
суток, на начало текущего месяца и на начало предыдущих 11 месяцев, на начало текущего и
предыдущего года;
тарифицированные данные пофазного учета активной электроэнергии прямого
направления нарастающим итогом;
измерительные данные, параметры настройки, встроенное программное обеспечение.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня
управления через встроенные интерфейсы связи. Обмен данными по интерфейсам связи
осуществляется по протоколу «Меркурий». Счетчики имеют защиту от несанкционированного
доступа к данным по интерфейсам.
Счетчикивыполненывпластиковомкорпусе, неподдерживающемгорение.
Конструктивносчетчикисостоят изкорпуса скрышками,клеммнойколодкойи
установленными внутри печатными платами с радиоэлементами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми
функциями, являющийся одновременно индикатором импульсов учета электроэнергии.
Общий вид счетчиков с указанием мест пломбирования и нанесения знака поверки
приведены на рисунках 1 – 4. Знак поверки наносится давлением на навесную пломбу.

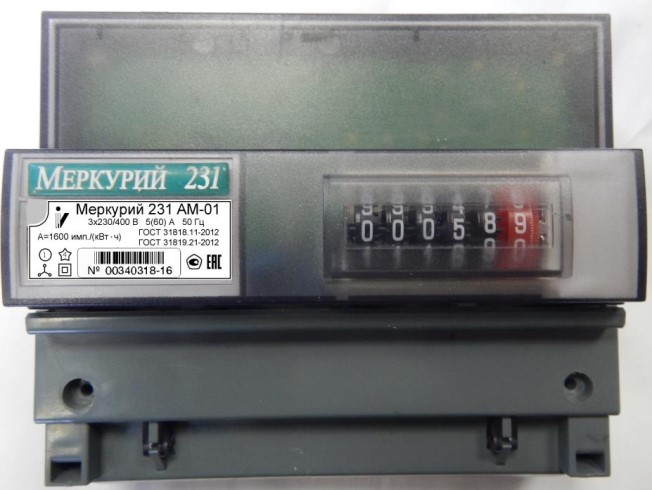

Рисунок 1 – Общий вид счетчиков «Меркурий 231 АМ-0Х», «Mercury 231 АМ-0Х»
с указанием мест пломбирования и нанесения знака поверки
Место
пломбирования
поверителя
Место
пломбирования
предприятия-
изготовителя
Место
пломбирования
эксплуатирующей
организации
Лист № 4
Всего листов 14

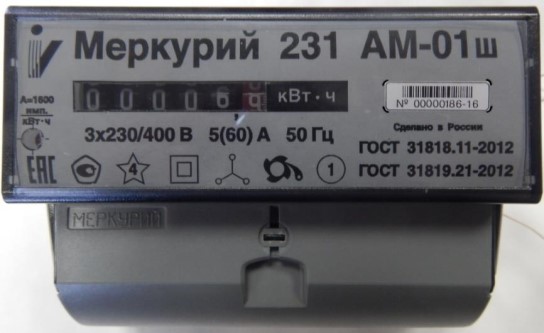

Рисунок 2 – Общий вид счетчиков «Меркурий 231 АМ-0Хш», «Mercury 231 АМ-0Хш»
с указанием мест пломбирования и нанесения знака поверки
Рисунок 3 – Общий вид счетчиков «Меркурий 231 АТ-0Х», «Mercury 231 АТ-0Х»
с указанием мест пломбирования и нанесения знака поверки
Место
пломбирования
поверителя
Место
пломбирования
предприятия-
изготовителя
Место
пломбирования
эксплуатирующей
организации
Место
пломбирования
поверителя
Место
пломбирования
эксплуатирующей
организации
Лист № 5
Всего листов 14

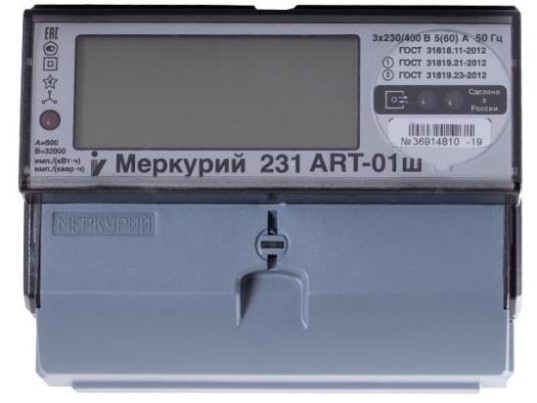

Рисунок 4 – Общий вид счетчиков «Меркурий 231 АRT-0Хш», «Mercury 231 АRT-0Хш»
с указанием мест пломбирования и нанесения знака поверки
Программное обеспечение
В счетчиках с индексом М в коде программное обеспечение отсутствует.
коде, используется встроенное в
В счетчиках, кроме счетчиков с индексом М в
микроконтроллер программное обеспечение (далее – ПО).
ПОразделенонаметрологическизначимую
иметрологическинезначимую
(прикладную) части, которые объединены в единый файл, имеющий единый цифровой
идентификатор (контрольную сумму CRC16).
ПО может быть проверено, установлено или переустановлено только на предприятии-
изготовителе и не может быть считано со счетчиков. Идентификационные данные ПО
приведены в таблицах 2 и 3.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
инакопленнуюизмерительнуюинформацию.УровеньзащитывстроенногоПОот
непреднамеренных ипреднамеренныхизменений– «высокий», всоответствии с
рекомендациями Р 50.2.077-2014.
Таблица2–ИдентификационныеданныевстроенногоПОсчетчиков
Меркурий 231 АТ-0Х
Значение
М231_313.txt
3.1.3
0xA27Fh
Наименование
Идентификационное наименование встроенного ПО *
Номер версии (идентификационный номер встроенного ПО), не ниже
Цифровой идентификатор встроенного ПО (CRC16) **
_____________
* - идентификационное наименование ПО имеет вид: MAAA_BBC, где:
AAA – код модели счетчика;
BB – версия метрологически значимого ПО;
C – версия метрологически незначимого (прикладного) ПО;
** - цифровой идентификатор встроенного ПО (CRC16) приведен для версии метрологически
незначимого (прикладного) ПО 3.
Место
пломбирования
поверителя
Место
пломбирования
эксплуатирующей
организации
Лист № 6
Всего листов 14
Таблица3–ИдентификационныеданныевстроенногоПОсчетчиков
Меркурий 231 АRТ-0Хш
Значение
М231_1100.txt
11.0.0
0x57ACh
Наименование
Идентификационное наименование встроенного ПО *
Номер версии (идентификационный номер встроенного ПО), не ниже
Цифровой идентификатор встроенного ПО (CRC16) **
_____________
* - идентификационное наименование ПО имеет вид: MAAA_BBC, где:
AAA – код модели счетчика;
BB – версия метрологически значимого ПО;
C – версия метрологически незначимого (прикладного) ПО;
** - цифровой идентификатор встроенного ПО (CRC16) приведен для версии метрологически
незначимого (прикладного) ПО 0.
Метрологические и технические характеристики
Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012,
ГОСТ 31819.23-2012. Основные метрологические и технические характеристики счётчиков
представлены в таблицах 4– 27.
Значение
1
2
230
от 0,9·U
ном
до 1,1·U
ном
от 0,8·U
ном
до 1,15·U
ном
от 0 до 1,15·U
ном
5
60
50
20 (0,004·I
б
)
1600/1600
1000/32000
500/32000
Таблица 4 – Метрологические характеристики счётчиков
Наименование характеристики
Класс точности:
- по ГОСТ 31819.21-2012
- по ГОСТ 31819.23-2012
Номинальное напряжение U
ном
, В
Установленный рабочий диапазон напряжения, В
Расширенный рабочий диапазон напряжения, В
Предельный рабочий диапазон напряжения, В
Базовый ток I
б
, А
Максимальный ток I
макс
, А
Номинальное значение частоты сети f
ном
, Гц
Стартовый ток (чувствительность), мА
Постоянная счетчиков в режиме телеметрия/поверка,
имп./(кВт
ч) / имп./(квар
ч)
- для счетчиков с индексом «АМ» в коде
- для счетчиков с индексом «AT» в коде
- для счетчиков с индексом «ART» в коде
Точность хода часов, с/сутки
- в нормальных условиях измерений
- в рабочих условиях измерений
- при отключенном электрическом питании
0,5
5,0
5,0
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
от +21 до +25
от 30 до 80
Лист № 7
Всего листов 14
Значение силы
переменного тока,
А
Значение
напряжения
переменного
тока, В
Коэффициент
мощности
cos φ
1,0
0,5L / 0,8C
Таблица 5 – Метрологические характеристики при измерении активной электрической
энергии по ГОСТ 31819.21-2012, активной и полной электрической мощности
Пределы допускаемой основной
относительной погрешности при
измерении активной электрической
энергии, активной и полной
электрической мощности, %
При симметричной нагрузке
0,05·I
б
I
0,10·I
б
U
ном
0,10·I
б
I
I
макс
U
ном
0,10·I
б
I
0,20·I
б
U
ном
0,20·I
б
I
I
макс
U
ном
±1,5
±1,0
±1,5
±1,0
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям
напряжения
0,10·I
б
I
I
макс
U
ном
1,0 ± 2,0
0,20·I
б
I
I
макс
U
ном
0,5L ± 2,0
Примечания
1) Знаком «L» обозначена индуктивная нагрузка.
2) Знаком «С» обозначена емкостная нагрузка.
Разность между значениями погрешности при измерении активной энергии при одно-
фазной нагрузке и при симметричной многофазной нагрузке при I
б
и коэффициенте мощности,
равном 1, не должна превышать ±1,5 % для счётчиков класса точности 1.
Значение силы
переменного тока, А
Значение
напряжения
переменного
тока, В
Таблица6–Метрологическиехарактеристикиприизмеренииреактивной
электрической энергии по ГОСТ 31819.23-2012 и реактивной электрической мощности
Коэффициент
мощности sin
(при индуктивной
или емкостной
нагрузке)
Пределы допускаемой основной
относительной погрешности при
измерении реактивной
электрической энергии и
электрической мощности, %
1,00
0,50
При симметричной нагрузке
0,05·I
б
I
0,10·I
б
U
ном
±2,5
0,10·I
б
I
I
макс
U
ном
±2,0
0,10·I
б
I
0,20·I
б
U
ном
±2,5
0,20·I
б
I
I
макс
U
ном
±2,0
0,20·I
б
I
I
макс
U
ном
0,25±2,5
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям
0,10·I
б
I
I
макс
0,20·I
б
I
I
макс
напряжения
U
ном
1,00 ±3,0
U
ном
0,50 ±3,0
Разность между значениями погрешности при измерении реактивной электрической
энергии при однофазной нагрузке и при симметричной многофазной нагрузке при I
б
и
коэффициенте sin
, равном 1, не должна превышать ±2,5 %.
Лист № 8
Всего листов 14
Значение силы переменного тока
(при симметричной нагрузке), А
Коэффициент мощ-
ности cos φ
Пределы допускаемой дополнитель-
ной относительной погрешности, %
0,10·I
б
I
I
макс
±1,00
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности
счетчиков при измерении активной электрической энергии и мощности, полной электрической
мощности, вызываемой изменением напряжения переменного тока для счетчиков класса
точности 1
0,05·I
б
I
I
макс
±0,70
1,0
0,5 (при индуктивной
нагрузке)
Примечание:
- для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс
15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать
значения;
- при напряжении переменного тока ниже 0,8 × U
ном
погрешность счетчика может меняться в
пределах от плюс 10 до минус 100 %.
Значение силы переменного тока
(при симметричной нагрузке), А
Коэффициент sin
(при индуктивной или
емкостной нагрузке)
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счет-
чиков при измерении реактивной электрической энергии и мощности, вызываемой изменением
напряжения переменного тока для счетчиков класса точности 2
Пределы допускаемой дополни-
тельной относительной погреш-
ности, %
0,05·I
б
I
I
макс
1,0 ±1,0
0,10·I
б
I
I
макс
0,5 ±1,5
Примечание:
- для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс
15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать
значения;
- при напряжении переменного тока ниже 0,8 × U
ном
погрешность счетчика находится в преде-
лах от плюс 10 до минус 100 %.
Значение силы переменного тока
(при симметричной нагрузке), А
Коэффициент мощности
cos φ
0,10·I
б
I
I
макс
±0,70
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счет-
чиков при измерении активной электрической энергии и мощности, полной электрической
мощности при отклонении частоты сети для счетчиков класса точности 1
Пределы допускаемой до-
полнительной относительной
погрешности, %
0,05·I
б
I
I
макс
±0,50
1,0
0,5 (при индуктивной
нагрузке)
Лист № 9
Всего листов 14
Значение силы переменного
тока (при симметричной
нагрузке), А
Коэффициент sin
(при индуктивной или
емкостной нагрузке)
Пределы допускаемой допол-
нительной относительной по-
грешности, %
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счет-
чиков при измерении реактивной электрической энергии и мощности при отклонении частоты
сети для счетчиков класса точности 2
0,05·I
б
I
I
макс
0,10·I
б
I
I
макс
1,0
0,5
±2,5
±2,5
Значение силы переменного тока
(при симметричной нагрузке), А
Коэффициент
мощности cos φ
Пределы допускаемой дополни-
тельной относительной погреш-
ности, %
Таблица 11 – Пределы допускаемой дополнительной относительной погрешности
счетчиков при измерении активной электрической энергии и мощности, полной электрической
мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях
напряжения и силы переменного тока для счетчиков класса точности 1
0,5·I
макс
1,0
±0,8
Значение силы переменного тока (при
симметричной нагрузке), А
Коэффициент
мощности cos φ
Таблица 12 – Пределы допускаемой дополнительной относительной погрешности счет-
чиков непосредственного включения при измерении активной электрической энергии и мощно-
сти, полной электрической мощности, напряжения и силы переменного тока, вызываемой по-
стоянной составляющей и четными гармониками в цепи силы переменного тока для счетчиков
класса точности 1
I
макс
/
2
1,0
Пределы допускаемой до-
полнительной относительной
погрешности, %
±3
Значение силы переменного тока (при
симметричной нагрузке), А
Коэффициент
мощности sin φ
Таблица 13 – Пределы допускаемой дополнительной относительной погрешности счет-
чиков непосредственного включения при измерении реактивной электрической энергии и мощ-
ности, вызываемой постоянной составляющей в цепи силы переменного тока для счетчиков
класса точности 2
I
макс
/
2
1,0
Пределы допускаемой до-
полнительной относительной
погрешности, %
±6
Значение силы переменного тока (при
симметричной нагрузке), А
Коэффициент
мощности cos φ
Таблица 14 – Пределы допускаемой дополнительной относительной погрешности
счетчиков при измерении активной электрической энергии и мощности, полной электрической
мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи
силы переменного тока для счетчиков класса точности 1
0,5·I
б
1
Пределы допускаемой до-
полнительной относительной
погрешности, %
±3
Лист № 10
Всего листов 14
Значение силы переменного тока (при
симметричной нагрузке), А
Коэффициент
мощности cos φ
Таблица 15 – Пределы допускаемой дополнительной относительной погрешности счет-
trial при измерении активной электрической энергии и мощности, полной электрической
мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи силы
переменного тока для счетчиков класса точности 1
0,5·I
б
1,0
Пределы допускаемой до-
полнительной относительной
погрешности, %
±3
Таблица 16 – Пределы допускаемой дополнительной относительной погрешности, вы-
зываемой самонагревом счётчика при измерении активной электрической энергии для счетчи-
ков класса точности 1
Коэффициент cos
Пределы допускаемой до-
Значение силы переменного тока, А(при индуктивной полнительной относительной
нагрузке)погрешности, %
I
макс
1,0 ±0,7
I
макс
0,5±1,0
Значение силы переменного тока, А
Таблица 18 – Пределы допускаемой дополнительной относительной погрешности, вы-
зываемой самонагревом счётчика при измерении реактивной электрической энергии для счет-
чиков класса точности 2
I
макс
I
макс
Коэффициент sin
(при индуктивной
нагрузке)
1,0
0,5
Пределы допускаемой до-
полнительной относительной
погрешности, %
±1,0
±1,5
Значение силы переменного тока, А
Коэффициент мощ-
ности cos
Пределы допускаемой до-
полнительной относительной
погрешности, %,
Таблица 19 – Пределы допускаемой дополнительной относительной погрешности, вы-
зываемой перегрузкой входным током счётчика при измерении активной электрической энер-
гии для счетчиков класса точности 1
I
б
1,0
±1,5
Значение силы переменного тока, А
Коэффициент мощно-
сти sin
Пределы допускаемой дополни-
тельной относительной погреш-
ности, %
Таблица 20 – Пределы допускаемой дополнительной относительной погрешности, вы-
зываемой перегрузкой входным током счётчика при измерении реактивной электрической энер-
гии для счетчиков класса точности 2
I
б
1,0
±1,5
Значение силы переменного тока (при
симметричной нагрузке), А
Коэффициент
мощности cos φ
Таблица 21 – Пределы допускаемой дополнительной относительной погрешности
счетчиков при измерении активной электрической энергии и мощности, полной электрической
мощности, имеющих последовательность фаз, обратную указанной для счетчиков класса
точности 1
0,1·I
б
1,0
Пределы допускаемой до-
полнительной относительной
погрешности, %
±1,5
Лист № 11 Trial
листов 14
Значение силы переменного тока
(при симметричной нагрузке), А
Коэффициент
мощности cos φ
Пределы допускаемой дополни-
тельной относительной погреш-
ности, %
Таблица 22 – Пределы допускаемой дополнительной относительной погрешности
счетчиков при измерении активной электрической энергии и мощности, полной электрической
мощности, вызываемой несимметрией напряжений переменного тока для счетчиков класса
точности 1
I
б
1,0
±2
0,2·I
б
I
I
макс
±0,07
Таблица 23 – Средний температурный коэффициент при измерении активной электри-
ческой энергии и мощности, полной мощности для счетчиков класса точности 1
Значение силы переменного тока
(при симметричной нагрузке), А
0,1·I
б
I
I
макс
Средний температурный ко-
эффициент, %/К
±0,05
Коэффициент
мощности cos φ
1,0
0,5 (при индуктивной
нагрузке)
индуктивной или ем-
Таблица 24 – Средний температурный коэффициент при измерении реактивной элек-
трической энергии и мощности для счетчиков класса точности 2
Значение силы переменного тока
Коэффициент sin
(при
Средний температурный ко-
(при симметричной нагрузке), А
костной нагрузке)
эффициент, %/К
0,10·I
б
I
I
макс
1,0 ±0,10
0,20·I
б
I
I
макс
0,5 ±0,15
Наименование
характеристики
Диапазон
измерений
Номинальное
значение
от 45,0 до 55,0
50 Гц
±0,02 Гц (∆)
(от 0,6
до 1,2)∙U
ном
230 В
±0,5 % (δ)
Среднеквадратическое
значение силы
переменного тока, А
5 А
от I
б
до I
макс
5 А
Таблица 25 – Метрологические характеристики счетчиков при измерении параметров
сети переменного тока
Пределы допускаемой
погрешности: абсолютной (∆),
относительной (δ)
Частота переменного
тока, Гц
Среднеквадратическое
значение напряжения
переменного тока, В
от 0,05·I
б
до I
б
не включ.
(δ)
(δ)
от 100 до 120
±0,5 % (∆)
от 20 до 100
±0,5 % (∆)
от 20 до 120
±0,5 % (∆)
Таблица 26 – Метрологические характеристики при измерении ПКЭ
Наименование
характеристики
Диапазон
измерений
Пределы допускаемой
абсолютной (∆) погрешности
Параметры измерения отклонения частоты
Отклонение частоты ∆f, Гцот -5 до +5±0,02 Гц (∆)
Параметры измерения отклонения напряжения
Положительное отклонение
напряжения δU
(+)
, % от U
ном
Отрицательное отклонение
напряжения δU
(-)
, % от U
ном
Установившееся отклонение
напряжения δU
(У)
, % от U
ном
Лист № 12
Всего листов 14
от -45 до +70
от -40 до +55
95
1,5
1,0
9
7,5
0,5
0,01
0,1
Значение
Таблица 27 – Основные технические характеристики
Наименование характеристики
Рабочие условия измерений:
- температура окружающего воздуха, для счетчиков с индексом «ш»
в коде, °С
- температура окружающего воздуха, для счетчиков без индекса «ш»
в коде, °С
- относительная влажность воздуха при температуре +30 °С, %, не
более
Активная мощность, потребляемая каждой цепью напряжения
счетчиков без индекса «М» в коде, Вт, не более
Активная мощность, потребляемая каждой цепью напряжения
счетчиков с индексом «М» в коде, Вт, не более
Полная мощность, потребляемая каждой цепью напряжения
счетчика
ов без индекса «М» в коде, В·А, не более
Полная мощность, потребляемая каждой цепью напряжения
счетчиков с индексом «М» в коде, В·А, не более
Полная мощность, потребляемая каждой цепью тока счетчика, В·А,
не более
Максимальное число тарифов
Число разрядов ЖКИ при отображении значений параметров
4
8
Цена единицы младшего разряда ЖКИ при отображении активной
(реактивной) электрической энергии, кВт
ч (квар
ч)
6
Число разрядов ОУ при отображении значений электроэнергии
Цена единицы младшего разряда ОУ при отображении активной
электрической энергии, кВт
ч
91×120×66
142×157×72
0,5
0,8
Габаритные размеры (высота×ширина×глубина), мм, не более:
- для счетчиков с индексом «ш» в коде
- для счетчиков без индекса «ш» в коде
Масса, кг, не более:
- для счетчиков с индексом «ш» в коде
- для счетчиков без индекса «ш» в коде
Срок хранения данных в энергонезависимой памяти, лет, не менее:
- данные измерений и журналы событий
- параметры настройки и встроенное ПО
5
на весь срок службы
счетчиков
Средняя наработка на отказ, ч:
- для счетчиков с индексом «ш» в коде
- для счетчиков без индекса «ш» в коде
Средний срок службы, лет
320000
220000
30
Знак утверждения типа
наносится на панель счетчиков методом печати или лазерной маркировки или другим способом,
не ухудшающим качества, а также на титульные листы эксплуатационной документации
типографским способом.
Лист № 13
Всего листов 14
Комплектность средства измерений
в соответствии
с модификацией
1 шт.
Методика поверки
-
1 экз.
1, 3
Обозначение
Количество
Таблица 28 – Комплектность
Наименование
Счетчик электрической энергии трехфазный
статический «Меркурий 231» или «Mercury 231»
в потребительской таре
Руководство по эксплуатации
Формуляр
Паспорт
АВЛГ.411152.027 РЭ
АВЛГ.411152.027 ФО
АВЛГ.411152.027 ПС
АВЛГ.411152.027 РЭ1
АВЛГ.411152.027 И3
1 экз.
1
1 экз.
1
1 экз.
2
1 экз.
1, 3
1 экз.
2, 3
Программное обеспечение «Конфигуратор
счетчиков Меркурий» на физическом носителе
_____________
1
- поставляется только для счетчиков без буквы «М» в коде
2
- поставляется только для счетчиков с буквой «М» в коде
3
- поставляетсяпоотдельномузаказуорганизациям,производящимповеркуи
эксплуатацию счетчиков
Допускается по согласованию с эксплуатирующей организацией поставка руководства по
эксплуатации, методики поверки и программного обеспечения в электронном виде с
помощью размещения их в сети Интернет на сайте
Поверка
осуществляется по документам:
- для счетчиков без буквы «М» в коде – по АВЛГ.411152.027 РЭ1 «ГСИ.
электрической энергии трехфазные статические «Меркурий 231», «Mercury 231».
Счетчики
Методика
поверки», утвержденному ООО «ИЦРМ» 24.07.2020 г.,
- для счетчиков с буквой «М» в коде – по АВЛГ.411152.027 И3 «ГСИ. Счетчики электрической
энергии трехфазные статические «Меркурий 231, «Mercury 231». Методика поверки»,
утвержденному ООО «ИЦРМ» 24.07.2020 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в
Федеральном информационном фонде
;
частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном
информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счётчиков.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным статическим «Меркурий 231», «Mercury 231»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии
Лист № 14
Всего листов 14
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов
точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
АВЛГ.411152.027 ТУ Счетчики электрической энергии трехфазные статические
«Меркурий 231», «Mercury 231». Технические условия
Изготовитель
Обществосограниченнойответственностью«Научно-производственная фирма
«Моссар» (ООО «НПФ «Моссар»)
ИНН 6454073547
Адрес: 413090, Саратовская область, г. Маркс, проспект Ленина, д. 111
Телефон/факс: 8 (845-67) 5-54-39
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27615-04 | Счетчики ультразвуковые | Altosonic VR (мод. Altosonic VMR) | Фирма "Krohne AG", Швейцария | 1 год | Перейти |
| 16882-97 | Расходомеры-счетчики | UFM 005 | ПО "Теплоконтроль", г.Казань | 2 года; с 2001 г. - 4 года | Перейти |
| 14133-94 | Счетчики горячей и холодной воды | JSb | АО "HLS-Саяны", г.Абакан | 4 года | Перейти |
| 23451-07 | Счетчики воды ультразвуковые | ИРВИКОН СВ-200 | ЗАО "Ирвис", г.Москва | 4 года | Перейти |
| 42310-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 500 кВ №514 "Трубино" - АИИС КУЭ ПС 500 кВ №514 "Трубино" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
