Счетчики электрической энергии статические трехфазные Меркурий 236, Mercury 236, ГРСИ 80589-20
Номер госреестра:
80589-20
Наименование СИ:
Счетчики электрической энергии статические трехфазные
Обозначение типа:
Меркурий 236, Mercury 236
Производитель:
Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская область, г. Маркс
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2343
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические трехфазные «Меркурий 236»,
«Mercury 236»
Назначение средства измерений
Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236»
(далее – счетчики) предназначены для многотарифного измерения активной и реактивной
электрической энергии прямого и обратного направлений, активной, реактивной и полной
электрической мощности, частоты, напряжения и силы переменного тока втрех- и
четырехпроводных трехфазных электрических сетях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия счетчиков основан на преобразовании электрических сигналов от
датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с
последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер
выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет
количества активной и реактивной электроэнергии с учетом тарификатора, вычисление
показателей качества электрической энергии (далее – ПКЭ), анализ и формирование событий,
формирование профилей мощности и архивов показаний на начало периодов и сохранение всей
информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут
быть просмотрены на жидкокристаллическом индикаторе (далее – ЖКИ), а также переданы на
верхний уровень управления по интерфейсам связи.
Каналы учета активной и реактивной электрической энергии прямого и обратного
направлений представлены в таблице 1.
Таблица 1 – Каналы учета счетчиков
Наименование
канала учета
Двунаправленный учет
С учетом знакаПо модулю
Однонаправленный учет
С учетом знакаПо модулю
А+А1+А4
А-А2+А3
R+R1+R2
R-R3+R4
R1 R1
R2 R2
R3 R3
R4 R4
А1+А2+А3+А4
0
R1+R3
R2+R4
R1+R3
0
0
R2+R4
А1+А4А1+А2+А3+А4
- -
R1R1+R3
R4R2+R4
R1R1+R3
0 0
0 0
R4R2+R4
______________
А+ (R+) – активная (реактивная) электрическая энергия прямого направления;
А- (R-) – активная (реактивная) электрическая энергия обратного направления;
А1, А2, А3, А4 (R1, R2, R3, R4)– активная (реактивная) составляющие вектора полной
электрической энергии первого, второго, третьего и четвертого квадрантов соответственно.
Лист № 2
Всего листов 14
По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на
ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе
Прямое направление передачи активной электрической энергии соответствует углам
сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной
электрической энергии – от 0° до 90° и от 90° до 180°.
Обратное направление передачи активной электрической энергии соответствует углам
сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной
электрической энергии – от 180° до 270° и от 270° до 360°.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной
системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть
использованы в местах, имеющих дополнительную защиту от влияния окружающей среды
(установлены в помещении, в шкафу, в щитке).
Счетчикиимеютвстроенныйдисплей(ЖКИ)дляотображенияизмеряемых
параметров.
Счетчики имеют исполнения, отличающиеся номинальным (базовым) и максимальным
током, классомточности, а также функциональными возможностями, связаннымис
метрологически незначимым (прикладным) программным обеспечением.
Структура кода счетчиков приведена в таблице 2. Код, определяющий номинальный
ток (для счетчиков трансформаторного включения), базовый ток (для счетчиков прямого
включения), максимальный ток и номинальное напряжение переменного тока, а также
возможные варианты классов точности приведены в таблице 3.
Счетчики с кодами -01, -02 по таблице 3 являются счетчиками прямого включения по
силе переменного тока, счетчики с кодом -03 являются счетчиками трансформаторного
включения по силе переменного тока.
Таблица 2 – Структура кода счетчиков
Меркурий236 ART -xxPQLRCS
Типвстроенногоинтерфейса:
L – PLC-I
R – RS485
C – CAN
S– встроенноепитание RS485, CAN
Функциональныевозможности:
P– расширенныепрограммные функции, наличиепрофилямощности
Q– измерениеПКЭ, ведениежурналов событий
-xx– код номинального напряженияи силы переменного тока, класса
точности по таблице 3
A – учетактивной электрической энергии
R – учет реактивной электрической энергии
T – встроенный тарификатор
Серия счетчика
Торговая марка
Меркурий– дляпродаж срусскоязычной торговой маркой
Mercury– для продаж санглоязычной торговой маркой
Примечания:
* - отсутствиебуквы кода означает отсутствие соответствующей функции
** - модификации счетчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-
изготовителя
Лист № 3
Всего листов 14
Код
Номинальный (базовый) /
максимальный ток I
ном
(I
б
)/I
макс
, А
Таблица 3 – Коды номинального (базового) и максимального тока, номинального напряжения
переменного тока и классов точности
-01
-02
-03
5/60
5/100
5/10
Номинальное
фазное/линейное
напряжение переменного
тока, U
ном
, В
3×230/400
3×230/400
3×230/400
Класс точности при
измерении
активной/реактивной
электрической энергии
1/2
1/2
0,5S/1
Счетчики обеспечивают измерение параметров, передачу значений по интерфейсам
обмена данными и отображение значений на ЖКИ без учета коэффициентов трансформации.
Счетчики обеспечивают измерение параметров:
–
учтенная активная и реактивная электрическая энергия прямого и обратного
направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов,
включая энергию потерь;
–
усредненные значения фазных напряжений переменного тока;
–
усредненные значения силы переменного тока;
–
значения фазных и суммарной активной, реактивной и полной электрической
мощностей;
–
значенияфазныхисуммарногокоэффициентовмощности(контрольный,
метрологически ненормированный параметр);
–
значения максимумов мощности;
–
значения частоты переменного тока сети;
–
значениятемпературывнутрисчетчика(контрольный,метрологически
ненормированный параметр);
–
показателикачестваэлектроэнергии:положительное,отрицательноеи
установившееся отклонение напряжения, отклонение частоты (контрольные, метрологически
ненормированные параметры);
–
текущее время и дата с возможностью установки и корректировки, с ведением
календаря и сезонных переходов времени;
–
время работы (наработка) счетчика.
Счетчики обеспечивают формирование и хранение в энергонезависимой памяти
следующих событий:
–
дата и время вскрытия клеммной крышки;
–
дата и время вскрытия корпуса прибора учета;
–
дата последнего перепрограммирования (включая фиксацию факта связи со
счетчиком, приведшего к изменению данных);
–
отклонение напряжения переменного тока в измерительных цепях от заданных
пределов;
–
отключение и включение счетчика (пропадание и восстановление напряжения);
–
отсутствие напряжения переменного тока при наличии силы переменного тока в
измерительных цепях;
–
нарушение фазировки;
–
инициализация прибора учета;
–
результаты непрерывной самодиагностики;
–
изменение текущих значений времени и даты при синхронизации времени.
Глубина хранения журналов событий составляет 10 событий каждого типа. Все
события в журналах сохраняются с присвоением метки времени события. События вскрытия
клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном
электропитании счетчиков.
Счетчики обеспечивают хранение в энергонезависимой памяти:
Лист № 4
Всего листов 14

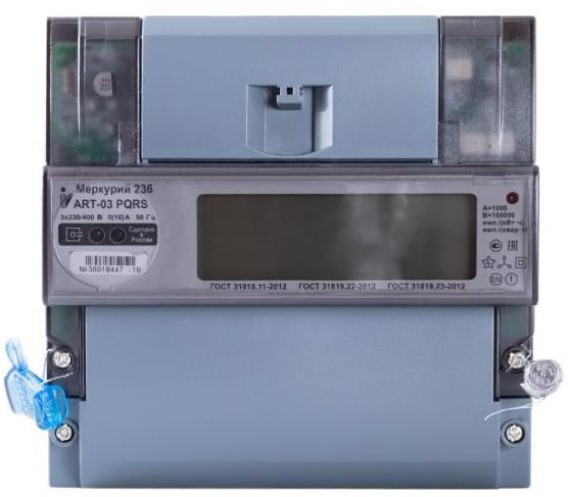

Рисунок 1 - Общий вид счетчиков с указанием мест пломбирования и нанесения знака поверки
Программное обеспечение
В счетчиках используется встроенное в микроконтроллер программное обеспечение
(далее – ПО).
ПОразделенонаметрологическизначимуюиметрологическинезначимую
(прикладную) части, которые объединены в единый файл, имеющий единый цифровой
идентификатор (контрольную сумму CRC16).
профиль активной и реактивной электрической мощности нагрузки прямого и
обратного направлений с программируемым интервалом временем интегрирования от 1 до 60
минут и глубиной хранения не менее 170 суток при времени интегрирования 30 минут;
тарифицированные данные по активной и реактивной электроэнергии нарастающим
итогом, включая пофазный учет, в том числе в прямом и обратном направлениях, на начало
текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих
36 месяцев, на начало текущего года и на начало предыдущих двух лет;
измерительные данные, параметры настройки, встроенное ПО.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня
управления через встроенные интерфейсы связи (модемы) в соответствии с модификацией по
таблице 2. Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся
интерфейсов обмена данными. Все счетчики имеют оптопорт с механическими и оптическими
характеристиками по ГОСТ IEC 61107-2011. Обмен данными по интерфейсам и оптопорту
может производиться одновременно и независимо друг от друга. Обмен данными по
интерфейсам связи осуществляется по протоколу «Меркурий». Счетчики совместимы с
программным обеспечением измерительно-вычислительного комплекса (ИВК) «Пирамида 2.0»
и «Пирамида-сети». Счетчики имеют защиту от несанкционированного доступа к данным по
интерфейсам.Наличиесобытийнесанкционированногодоступаисамодиагностики
индицируется на ЖКИ счетчика.
Счетчикивыполненывпластиковомкорпусе, неподдерживающемгорение.
Конструктивносчетчикисостоят изкорпуса скрышками,клеммнойколодкойи
установленными внутри печатными платами с радиоэлементами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми
функциями, являющийся одновременно индикатором импульсов учета электроэнергии.
Общий вид счетчика с указанием мест пломбирования и нанесения знака поверки
приведен на рисунке 1. Знак поверки наносится давлением на навесную пломбу.
Место
пломбирования
предприятия-
изготовителя
Место
пломбирования
эксплуатирующей
организации
Место
пломбирования
поверителя
Лист № 5
Всего листов 14
ПО может быть проверено, установлено или переустановлено только на предприятии-
изготовителе и не может быть считано со счетчиков. Идентификационные данные ПО
приведены в таблице 4.
Таблица 4 – Идентификационные данные встроенного ПО счетчиков
НаименованиеЗначение
Идентификационное наименование встроенного ПО *
Номер версии (идентификационный номер встроенного ПО), не ниже
М236_800.txt
8.0.0
Цифровой идентификатор встроенного ПО (CRC16) **0x4E51
Примечания:
* - идентификационное наименование ПО имеет вид: MAAA_BBC, где:
AAA – код модели счетчика;
BB – версия метрологически значимого ПО;
C – версия метрологически незначимого (прикладного) ПО;
** - цифровой идентификатор встроенного ПО (CRC16) приведен для версии метрологически
незначимого (прикладного) ПО «0».
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
инакопленнуюизмерительнуюинформацию.УровеньзащитывстроенногоПОот
непреднамеренных ипреднамеренныхизменений– «высокий», всоответствии с
рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012,
ГОСТ 31819.22-2012, ГОСТ 31819.23-2012. Основные метрологические и технические
характеристики счетчиков представлены в таблицах 5 – 29.
Значение силы
переменного тока, А
Коэффициент
мощности cos φ
Пределы допускаемой основной
относительной погрешности, %
Таблица 5 – Метрологические характеристики при измерении активной электрической энергии,
активной и полной электрической мощности для счетчиков класса точности 0,5S
Значение
напряжения
переменного
тока, В
1,0
0,5L / 0,8C
при симметричной нагрузке
0,01·I
ном
I
0,05·I
ном
U
ном
±1,0
0,05·I
ном
I
I
макс
U
ном
±0,5
0,02·I
ном
I
0,10·I
ном
U
ном
±1,0
0,10·I
ном
I
I
макс
U
ном
±0,6
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям
напряжения
0,05·I
ном
I
I
макс
U
ном
1,0±0,6
0,10·I
ном
I
I
макс
U
ном
0,5L±1,0
Примечания
1) Знаком «L» обозначена индуктивная нагрузка.
2) Знаком «С» обозначена емкостная нагрузка.
Разность между значениями погрешности при измерении активной электрической
энергии при однофазной нагрузке и при симметричной многофазной нагрузке при I
ном
и коэф-
фициенте мощности, равном 1, не должна превышать ±1,0 % для счётчиков класса точности
0,5S.
Лист № 6
Всего листов 14
Значение силы
переменного тока, А
Коэффициент
мощности cos φ
Пределы допускаемой основной
относительной погрешности, %
Таблица 6 – Метрологические характеристики при измерении активной электрической энергии,
активной и полной электрической мощности для счетчиков класса точности 1,0
Значение
напряжения
переменного
тока, В
1,0
0,5L / 0,8C
при симметричной нагрузке
0,05·I
б
I
0,10·I
б
U
ном
±1,5
0,10·I
б
I
I
макс
U
ном
±1,0
0,10·I
б
I
0,20·I
б
U
ном
±1,5
0,20·I
б
I
I
макс
U
ном
±1,0
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям
напряжения
0,10·I
б
I
I
макс
U
ном
1,0±2,0
0,20·I
б
I
I
макс
U
ном
0,5L±2,0
Примечания
1) Знаком «L» обозначена индуктивная нагрузка.
2) Знаком «С» обозначена емкостная нагрузка.
Разность между значениями погрешности при измерении активной электрической
энергии при однофазной нагрузке и при симметричной многофазной нагрузке при I
б
и коэффи-
циенте мощности, равном 1, не должна превышать ±1,5 % для счётчиков класса точности 1.
Значение
напряже-
ния
переменно
го тока, В
Коэффициент
мощности
sin
(при
индуктивной
или емкостной
нагрузке)
Таблица 7 – Метрологические характеристики при измерении реактивной электрической энер-
гии и мощности для счётчиков классов точности 1 и 2
Значение силы переменного тока для
счетчиков, А
прямоготрансформаторного
включения включения
Пределы
допускаемой
основной
относительной
погрешности, %,
для счетчиков
класса точности
1 2
1,00
0,50
при симметричной нагрузке
0,05·I
б
I
0,10·I
б
0,02·I
ном
I
0,05·I
ном
U
ном
±1,5
±2,5
0,10·I
б
I
I
макс
0,05·I
ном
I
I
макс
U
ном
±1,0
±2,0
0,10·I
б
I
0,20·I
б
0,05·I
ном
I
0,10·I
ном
U
ном
±1,5
±2,5
0,20·I
б
I
I
макс
0,10·I
ном
I
I
макс
U
ном
±1,0
±2,0
0,20·I
б
I
I
макс
0,10·I
ном
I
I
макс
U
ном
0,25±1,5
±2,5
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям
0,10·I
б
I
I
макс
0,20·I
б
I
I
макс
0,05·I
ном
I
I
макс
0,10·I
ном
I
I
макс
напряжения
U
ном
1,00
U
ном
0,50
±1,5
±3,0
±1,5 ±3,0
Разность между значениями погрешности при измерении реактивной электрической
энергии при однофазной нагрузке и при симметричной многофазной нагрузке при I
ном
(или I
б
)
и коэффициенте sin
, равном 1, не должна превышать ±2,5 %.
Лист № 7
Всего листов 14
Значение силы переменного тока (при
симметричной нагрузке) для счетчиков, А
0,10·I
б
I
I
макс
0,10·I
ном
I
I
макс
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при
измерении активной электрической энергии, активной и полной электрической мощности,
вызываемой изменением напряжения переменного тока
Пределы допус-
каемой дополни-
тельной относи-
тельной погреш-
Коэффициент мощности cos φ ности, %, для
счетчиков класса
точности
0,5S1
с непосредствен-
ным включением
0,05·I
б
I
I
макс
включаемых через
трансформатор
0,05·I
ном
I
I
макс
±0,20±0,70
1,0
0,5 (при индуктивной
нагрузке)
±0,40±1,00
Примечание:
- для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс
15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать
значения;
- при напряжении переменного тока ниже 0,8 × U
ном
погрешность счетчика может меняться в
пределах от плюс 10 до минус 100 %.
Значение силы переменного тока (при
симметричной нагрузке) для счетчиков, А
Коэффициент sin
(при индуктивной или
емкостной нагрузке)
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счетчиков при
измерении реактивной электрической энергии и мощности, вызываемой изменением напряже-
ния переменного тока
Пределы допускае-
мой дополнительной
относительной по-
грешности, %, для
счетчиков класса
точности
12
включаемых через
трансформатор
0,02·I
ном
I
I
макс
1,0
0,05·I
ном
I
I
макс
0,5
±0,7 ±1,0
±1,0 ±1,5
с непосредствен-
ным включением
0,05·I
б
I
I
макс
0,10·I
б
I
I
макс
Примечание:
- для диапазона напряжений переменного тока от минус 20 до минус 10 % и от плюс 10 до плюс
15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать
значения;
- при напряжении переменного тока ниже 0,8 × U
ном
погрешность счетчика находится в преде-
лах от плюс 10 до минус 100 %.
Лист № 8
Всего листов 14
0,10·I
б
I
I
макс
0,10·I
ном
I
I
макс
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков
при измерении активной электрической энергии, активной и полной электрической мощности
при отклонении частоты сети
Пределы допускае-
мой дополнительной
Значение силы переменного тока (при сим- относительной по-
метричной нагрузке) для счетчиков, А Коэффициент мощности грешности, %, для
cos φсчетчиков класса
точности
0,5S1
с непосредственным
включением
0,05·I
б
I
I
макс
включаемых через
трансформатор
0,05·I
ном
I
I
макс
±0,20±0,50
1,0
0,5 (при индуктивной
нагрузке)
±0,20±0,70
Значение силы переменного тока (при сим-
метричной нагрузке) для счетчиков, А
Коэффициент sin
(при индуктивной или
емкостной нагрузке)
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков
при измерении реактивной электрической энергии и мощности при отклонении частоты сети
Пределы допускае-
мой дополнитель-
ной относительной
погрешности, %,
для счетчиков клас-
са точности
12
±1,5±2,5
с непосредственным
включением
0,05·I
б
I
I
макс
0,10·I
б
I
I
макс
включаемых через
трансформатор
0,02·I
ном
I
I
макс
1,0
0,05·I
ном
I
I
макс
0,5
±1,5±2,5
0,5S1
Таблица 12 – Пределы допускаемой дополнительной относительной погрешности счетчиков при
измерении активной электрической энергии, активной и полной электрической мощности, напряжения и
силы переменного тока, вызываемой гармониками в цепях напряжения и силы переменного тока
Пределы допускаемой до-
Значение силы переменного тока (приполнительной относительной
симметричной нагрузке) для счетчиков, А Коэффициентпогрешности, %, для счетчи-
мощности cos φ ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
0,5·I
макс
0,5·I
макс
1,0±0,5±0,8
Значение силы переменного тока (при
симметричной нагрузке) для счетчиков, А
Коэффициент
мощности cos φ
Таблица 13 – Пределы допускаемой дополнительной относительной погрешности счетчиков
непосредственного включения при измерении активной электрической энергии, активной и
полной электрической мощности, напряжения и силы переменного тока, вызываемой постоян-
ной составляющей и четными гармониками в цепи силы переменного тока
I
макс
/
2
1,0
Пределы допускаемой до-
полнительной относительной
погрешности, %
±3
Лист № 9
Всего листов 14
Значение силы переменного тока (при
симметричной нагрузке) для счетчиков, А
Коэффициент
мощности sin φ
Таблица 14 – Пределы допускаемой дополнительной относительной погрешности счетчиков
непосредственного включения при измерении реактивной электрической энергии и мощности,
вызываемой постоянной составляющей в цепи силы переменного тока
Пределы допускаемой до-
полнительной относительной
погрешности, %, для счетчи-
ков класса точности
12
I
макс
/
2
1,0±3 ±6
полнительной относительной
Таблица 15 – Пределы допускаемой дополнительной относительной погрешности счетчиков
при измерении активной электрической энергии, активной и полной электрическоймощности,
напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы
переменного тока (только для счетчиков класса точности 1)
Значение силы переменного тока (приКоэффициент
Пределы допускаемой до-
симметричной нагрузке) для счетчиков, А мощности cos φ
погрешности, %
0,5·I
б
1±3
0,5S1
Таблица 16 – Пределы допускаемой дополнительной относительной погрешности счетчиков
при измерении активной электрической энергии, активной и полной электрической мощности,
напряжения и силы переменного тока, вызываемой субгармониками в цепи переменного тока
Пределы допускаемой до-
Значение силы переменного тока (приполнительной относительной
симметричной нагрузке) для счетчиков, А Коэффициентпогрешности, %, для счетчи-
мощности cos φ ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
0,5·I
б
0,5·I
ном
1,0±1,5±3
Значение силы переменного тока
для счетчиков, А
Коэффициент cos
(при индуктивной
нагрузке)
Таблица 17 – Пределы допускаемой дополнительной относительной погрешности, вызываемой
самонагревом счётчика при измерении активной электрической энергии
Пределы допускаемой до-
полнительной относительной
погрешности, %, для счетчи-
ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
0,5S1
I
макс
I
макс
I
макс
I
макс
1,0 ±0,2 ±0,7
0,5 ±0,2 ±1,0
Значение силы переменного тока
для счетчиков, А
Коэффициент sin
(при индуктивной
нагрузке)
Таблица 18 – Пределы допускаемой дополнительной относительной погрешности, вызываемой
самонагревом счётчика при измерении реактивной электрической энергии
Пределы допускаемой до-
полнительной относительной
погрешности, %, для счетчи-
ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
12
I
макс
I
макс
I
макс
I
макс
1,0 ±0,7 ±1,0
0,5 ±1,0 ±1,5
Лист № 10
Всего листов 14
Значение силы переменного тока
для счетчиков, А
Коэффициент мощ-
ности cos
Таблица 19 – Пределы допускаемой дополнительной относительной погрешности, вызываемой
перегрузкой входным током счётчика при измерении активной электрической энергии
Пределы допускаемой до-
полнительной относительной
погрешности, %, для счетчи-
ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
0,5S1
I
б
I
ном
1,0±0,05±1,5
Значение силы переменного тока
для счетчиков, А
Коэффициент мощ-
ности sin
Таблица 20 – Пределы допускаемой дополнительной относительной погрешности, вызываемой
перегрузкой входным током счётчика при измерении реактивной электрической энергии
Пределы допускаемой до-
полнительной относительной
погрешности, %, для счетчи-
ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
12
I
б
I
ном
1,0±0,5±1,5
0,5S1
Таблица 21 – Пределы допускаемой дополнительной относительной погрешности счетчиков
при измерении активной электрической энергии, активной и полной электрическоймощности,
имеющих последовательность фаз, обратную указанной
Пределы допускаемой до-
Значение силы переменного тока (приполнительной относительной
симметричной нагрузке) для счетчиков, А Коэффициентпогрешности, %, для счетчи-
мощности cos φ ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
0,1·I
б
0,1·I
ном
1,0±0,1±1,5
0,5S1
Таблица 22 – Пределы допускаемой дополнительной относительной погрешности счетчиков
при измерении активной электрической энергии, активной и полной электрическоймощности,
вызываемой несимметрией напряжений переменного тока
Пределы допускаемой до-
Значение силы переменного тока (приполнительной относительной
симметричной нагрузке) для счетчиков, А Коэффициентпогрешности, %, для счетчи-
мощности cos φ ков класса точности
с непосредствен-включаемых через
ным включением трансформатор
I
б
I
ном
1,0±1±2
Значение силы переменного тока (при
симметричной нагрузке) для счетчиков, А
Коэффициент
мощности cos φ
Таблица 23 – Средний температурный коэффициент при измерении активной электрической
энергии и мощности, полной электрической мощности
Средний температурный ко-
эффициент, %/К, для
счетчиков класса точности
0,5S1
с непосредствен-включаемых через
ным включением трансформатор
0,1·I
б
I
I
макс
0,05·I
ном
I
I
макс
±0,03±0,05
0,2·I
б
I
I
макс
0,10·I
ном
I
I
макс
1,0
0,5 (при индуктив-
ной нагрузке)
±0,05±0,07
Лист № 11
Всего листов 14
Коэффициент sin
(при индуктивной
или емкостной
нагрузке)
Таблица 24 – Средний температурный коэффициент при измерении реактивной электрической
энергии и мощности
Средний температурный ко-
эффициент, %/К, для
счетчиков класса точности
12
1,0
±0,05±0,10
Значение силы переменного тока
(при симметричной нагрузке) для
счетчиков, А
с непосредствен-включаемых через
ным включением трансформатор
0,10·I
б
I
I
макс
0,05·I
ном
I
I
макс
0,20·I
б
I
I
макс
0,10·I
ном
I
I
макс
0,5
±0,07±0,15
Таблица 25 – Средний температурный коэффициент при измерении напряжения и силы пере-
менного тока
Значение силы переменного тока (при
симметричной нагрузке) для счетчиков, А
Средний температурный коэффициент, %/К, для
счетчиков класса точности по активной/реактивной
электрической энергии
0,5S/11/2
с непосредственным
включением
0,05·I
б
≤ I ≤ I
макс
включаемых через
трансформатор
0,02·I
ном
≤ I ≤ I
макс
±0,05±0,10
от 49,0 до 51,0
50 Гц
±0,02 Гц (∆)
от 0,8∙U
ном
до
1,15∙U
ном
230 В
±0,5 % (δ)
от 0,02·I
ном
до I
макс
I
ном
= 5 А
(δ)
Среднеквадратическое
значение силы
переменного тока для
счетчиков класса точности
1,0/2,0, А
от I
б
до I
макс
I
б
= 5 А
Наименование
характеристики
Диапазон
измерений
Номинальное
значение
Таблица 26 – Метрологические характеристики счетчиков при измерении параметров сети переменного
тока
Пределы допускаемой
основной погрешности:
абсолютной (∆),
относительной (δ)
Частота переменного тока,
Гц
Среднеквадратическое
значение напряжения
переменного тока, В
Среднеквадратическое
значение силы
переменного тока для
счетчиков класса точности
0,5S/1,0, А
от 0,05·I
б
до I
б
не включ.
I
б
= 5 А
(δ)
(δ)
Примечание
I
x
– измеряемое значение силы переменного тока
Код по таблице 3
Стартовый ток (чувствительность), мА
Таблица 27 – Максимальные значения стартовых токов счетчиков, постоянная счетчиков
-01
-02
20 (0,004·I
б
)
20 (0,004·I
б
)
Постоянная счетчиков в режиме
телеметрия/поверка,
имп./(кВт
ч) [имп./(квар
ч)]
500/32000
250/16000
Лист № 12
Всего листов 14
-035 (0,001·I
ном
)1000/160000
Модификация
счетчика (0Х)
Постоянная счетчиков в
режиме телеметрия/поверка,
имп./(кВт
ч) [имп./(квар
ч)]
Время в режиме
поверки счетчиков при
измерении активной
электрической энергии
прямого и обратного
направления, мин
Таблица 28 – Значения времени самохода счетчика
-01
-02
-03
500/32000
250/16000
1000/160000
0,46
0,55
0,55
Время в режиме
поверки счетчиков
при измерении
реактивной
электрической
энергии прямого и
обратного
направления, мин
0,36
0,44
0,44
от -45 до +70
95
от 0 до +20
от -20 до 0
от -20 до +20
1 (9)
1,5 (24)
0,1
от 5,5 до 12
30
Значение
от +15 до +25
от 45 до 75
от 86 до 106
от 0,9·U
ном
до 1,1·U
ном
от 0,8·U
ном
до 1,15·U
ном
от 0 до 1,15·U
ном
от -5 до +5
Таблица 29 – Основные технические характеристики
Наименование характеристики
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +30 °С, %, не
более
Установленный рабочий диапазон напряжения, В
Расширенный рабочий диапазон напряжения, В
Предельный рабочий диапазон напряжения, В
Диапазон контроля отклонения частоты ∆f, Гц
Диапазон контроля положительного отклонения напряжения
переменного тока δU(+), % от U
ном
Диапазон контроля отрицательного отклонения напряжения
переменного тока δU(-), % от U
ном
Диапазон контроля установившегося отклонения напряжения
переменного тока δU(У), % от U
ном
Активная (полная) электрическая мощность, потребляемая каждой
цепью напряжения переменного тока счетчиков, Вт (В·А), не более
Активная (полная) электрическая мощность, потребляемая цепями
напряжения переменного тока счетчика при наличии модема
(наличие одного из индексов «LRC» в названии счетчика), Вт (В·А),
не более
Полная электрическая мощность, потребляемая каждой цепью силы
переменного тока счетчика, В·А, не более
Диапазон питающих напряжений постоянного тока входа внешнего
питания интерфейсов RS485, CAN, В
Средний ток потребления от источника внешнего питания
интерфейсов RS485, CAN, мА
Точность хода часов, c/сут, не хуже:
- в нормальных условиях
- в диапазоне рабочих температур
±0,5
±5,0
Лист № 13
Всего листов 14
0,01
Значение
±5
4
8
Наименование характеристики
Точность хода часов при отключенном питании, c/сут, не хуже
Максимальное число тарифов
Число разрядов ЖКИ при отображении значений параметров
Цена единицы младшего разряда при отображении активной
(реактивной) энергии, кВт
ч (квар
ч)
Габаритные размеры (высота×ширина×длина), мм, не более
Масса, кг, не более
Срок хранения данных в энергонезависимой памяти, лет, не менее:
- данные измерений и журналы событий
- параметры настройки и встроенное ПО
Средняя наработка на отказ, ч
Средний срок службы, лет
157,5×154×71,7
0,9
5
на весь срок службы
счетчиков
320 000
30
Знак утверждения типа
наносится на панель счётчиков методом печати или лазерной маркировки или другим способом,
не ухудшающим качества, а также на титульные листы эксплуатационной документации
типографским способом.
Комплектность средства измерений
в соответствии
с модификацией
1 шт.
Обозначение
Количество
Таблица 30 – Комплектность
Наименование
Счетчик электрической энергии статический
трехфазный «Меркурий 236» или «Mercury 236» в
потребительской таре
Формуляр
Руководство по эксплуатации
Методика поверки
АВЛГ.411152.034 ФО
АВЛГ.411152.034 РЭ
АВЛГ.411152.034 РЭ1
1 экз.
1 экз.
1)
1 экз.
2)
__________________
1)
– допускается по согласованию с эксплуатирующей организацией поставка руководства по
эксплуатации, методики поверки и программного обеспечения в электронном виде с
помощью размещения их в сети Интернет на сайте
2)
–поставляется поотдельномузаказуорганизациям, производящимповерку и
эксплуатацию счетчиков.
Поверка
осуществляется по документу АВЛГ.411152.034 РЭ1 «ГСИ. Счетчики электрической энергии
статические трехфазные «Меркурий 236», «Mercury 236». Методика поверки», утвержденному
ООО «ИЦРМ» 16.07.2020 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в
Федеральном информационном фонде
;
частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном
информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счетчиков.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 14
Всего листов 14
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии статическим трехфазным «Меркурий 236», «Mercury 236»
ГОСТ trial.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии
Аппаратура для измерения электрической энергии переменного
Часть 21. Статические счетчики активной энергии классов
ГОСТ 31819.21-2012
тока. Частные требования.
точности 1 и 2
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной энергии классов
точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
АВЛГ.411152.034 ТУ Счетчики электрической энергии статические трехфазные
«Меркурий 236», «Mercury 236». Технические условия
Изготовитель
Обществосограниченнойответственностью«Научно-производственная фирма
«Моссар» (ООО «НПФ «Моссар»)
ИНН 6454073547
Адрес: 413090, Саратовская область, г. Маркс, проспект Ленина, д. 111
Телефон/факс: 8 (845-67) 5-54-39
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61402-15 | Счетчики воды крыльчатые | ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН | ЗАО "Тепловодомер", г.Мытищи | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 14993-95 | Расходомеры-счетчики ультразвуковые | УЗРС \"МИНСК | ГП "Минское ПО Вычислительной техники" (ГП "МПОВТ"), Беларусь, г.Минск | 1 год | Перейти |
| 71878-18 | Счетчики газа диафрагменные | СГД 4 | ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск | 8 лет | Перейти |
| 19596-00 | Счетчики газа мембранные бытовые | G2,5 (KANSAI-5) | Фирма "Daeham GM Corporation", Корея | 8 лет | Перейти |
| 68423-17 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПАО "Уралкалий" | Нет данных | ООО "Энергометрология", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
