Номер госреестра:
80554-20
Наименование СИ:
Датчики разности давлений
Обозначение типа:
FSM
Производитель:
Компания "FSM AG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 34
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2341
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики разности давлений FSM
Назначение средства измерений
Датчики разности давлений FSM (далее по тексту – датчики) предназначены
дляизмеренийипреобразованийразностидавлений,избыточногодавленияи
давления-разрежения газов в нормированный аналоговый выходной сигнал постоянного
тока, напряжения или в цифровой сигнал.
Описание средства измерений
Принцип действия датчиков основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента в датчиках применяется мембрана, жесткий центр
которой размещён между магнитопроводами с катушками. Катушки питаются напряжением
переменного тока и включены в индуктивный мост, два дополнительных плеча которого
составляют постоянные сопротивления. В равновесном положении мост сбалансирован и сила
тока в диагонали моста равна нулю. При воздействии измеряемого давления на мембрану
жёсткий центр мембраны смещается, что приводит к изменению индуктивности и разбалансу
моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению,
поступает в блок преобразования для усиления и преобразования в нормированный аналоговый
выходной сигнал постоянного тока, или напряжения, или (только для модификации FSM
PMDS4) в цифровой сигнал по интерфейсу RS-485 Modbus.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен
чувствительный элемент и электронный блок преобразования. Измеряемое давление
подводится в рабочую полость датчика через его нижний штуцер.
Датчики выпускаются в следующих двух модификациях FSM DPS и FSM PMDS4,
которые отличаются верхними и нижними пределами измерений, массой, габаритами и
вариантом исполнения корпуса. Датчики модификации FSM DPS могут быть выполнены в
различных вариантах исполнения корпуса: без дисплея или с дисплеем, предназначенным
для индикации измеряемого давления. Датчики выпускаются отградуированными в Па, гПа,
кПа, по заказу датчики могут быть выпущены с другими единицами давления: мбар, бар.
Общий вид датчика представлен на рисунках 1 и 2.
Пломбирование датчиков не предусмотрено.

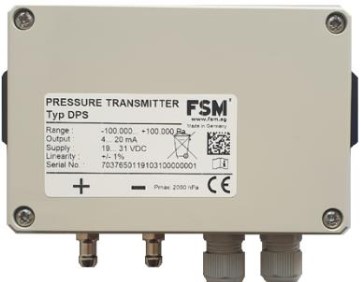

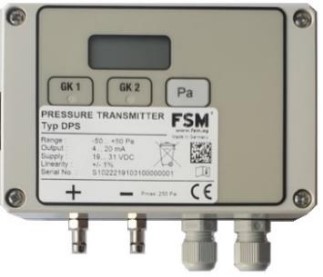

Рисунок 1 – Общий вид датчиков разности давлений FSM, модификация FSM DPS
Лист № 2
Всего листов 5

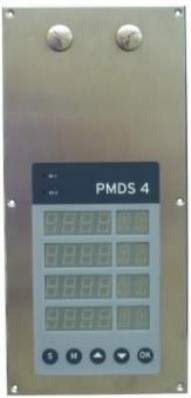

Рисунок 2 – Общий вид датчиков разности давлений FSM, модификация FSM PMDS4
Наименование характеристики
Программное обеспечение
Датчики модификации FSM DPS не содержат программное обеспечение (далее по
тексту – ПО). Датчики модификации FSM PMDS4 содержат встроенное ПО, реализующее
преобразование измеряемой величины в цифровой сигнал и вывод его на дисплей.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО датчиков модификации FSM PMDS4
представлены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Значение в зависимости от
Идентификационные данныемодификации
FSM PMDS4
Идентификационное наименование ПО18700
Номер версии (идентификационный номер) ПО не ниже 1.28
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Вид измеряемого давления
Значение в зависимости от
модификации
FSM DPSFSM PMDS4
разность давлений, избыточное,
давление-разрежение
от 0,5 до 10001
от -1000 до 0-1
Верхние пределы измерений (ВПИ)
(1)
давления, гПа
Нижние пределы измерений (НПИ)
(2)
давления, гПа
Пределы допускаемой основной приведенной
погрешности, % от диапазона измерений (ДИ)
(3)
±1
Лист № 3
Всего листов 5
Продолжение таблицы 2
Наименование характеристики
Значение в зависимости от
модификации
FSM DPSFSM PMDS4
±0,3
150
Пределы допускаемой дополнительной
приведенной погрешности от изменения
температуры окружающей среды в диапазоне
рабочих температур, на каждые 10 °С, % от ДИ
Предельное допускаемое давление, % от ДИ
Нормальные условия измерений:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
от +18 до +22
80
от 84 до 106,7
(1)
Конкретное значение ВПИ указывается на датчике (на наклейке) и в паспорте датчика.
(2)
Конкретное значение НПИ указывается на датчике (на наклейке) и в паспорте датчика.
(3)
Минимальный ДИ для датчиков модификации FSM DPS – 0,5 гПа, для датчиков
модификации FSM PMDS4 – 2 гПа.
Наименование характеристики
Таблица 3 – Основные технические характеристики
Значение в зависимости от
модификации
FSM DPS
FSM PMDS4
от -5 до +5
от -10 до +10
от 0 до 10
от 0 до 20
от 4 до 20
-24
от 19 до 31
0,24
от 0 до 10
--
от 0 до 20
от 4 до 20
RS-485 Modbus
24
от 15 до 35
6
151
103
85
0,4
284,5
134
49
1,3
Выходной сигнал
В
В
В
мА
мА
Цифровой сигнал
Напряжение питания постоянного тока, В
Допускаемые пределы питания постоянного тока, В
Потребляемая мощность, В·A, не более
Габаритные размеры корпуса датчика, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +35
80
от 84 до 106,7
15
50000
Знак утверждения типа
наносится на корпус датчика методом наклейки и на титульный лист паспорта типографским
способом.
Лист № 4
Всего листов 5
Комплексность средства измерений
Наименование
Обозначение
Количество
Таблица 3 – Комплектность датчиков разности давлений FSM
Датчик разности давлений FSM
Паспорт
Методика поверки
в соответствии с заказом
-
МП 231-0077-2020
1 шт.
1 экз.
1 экз. на партию
Поверка
осуществляется по документу МП 231-0077-2020 «ГСИ. Датчики разности давлений FSM.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16.04.2020 г.
Основные средства поверки:
Калибратор давления портативный Метран 501-ПКД-Р (регистрационный номер в
Федеральном информационном фонде 22307-09
)
.
Калибратор давления пневматический Метран-504 Воздух (регистрационный номер
в Федеральном информационном фонде 31057-09).
Калибратор давления Метран-505 Воздух (регистрационный номер в Федеральном
информационном фонде 42701-09).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
разности давлений FSM
ГОСТ 8.187-76 ГСИ. Государственныйспециальныйэталониобщесоюзная
поверочная схема для средств измерений разности давлений до 4·10
4
Па
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
Техническая документация компании «FSM AG», Германия
Изготовитель
Компания «FSM AG», Германия
Адрес: Erich-Rieder-Street 2, D-79199 Kirchzarten, Germany
Телефон: +49 766198550
Web-сайт: www.fsm.ag
E-mail: info@fsm.ag
Заявитель
Обществосограниченнойответственностью«АКВААНАЛИТИК»
(ООО «АКВААНАЛИТИК»)
ИНН 7734389094
Адрес: 123298, г. Москва, ул. 3-я Хорошёвская, д. 18, корп. 2, офис 119
Юридический адрес: 123060, г. Москва, ул. Маршала Соколовского, пом. II, комн. 21
Телефон: (495) 798-99-70
Web-сайт: www.aquaanalytic.com
E-mail: info@aquaanalytic.com
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail:
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
