Номер госреестра:
80552-20
Наименование СИ:
Комплексы термоизмерительные
Обозначение типа:
Termalin
Производитель:
Общество с ограниченной ответственностью "НПО "ПРОМКОМПОЗИТ" (ООО "НПО "ПРОМКОМПОЗИТ"), г. Ивантеевка, Московская область
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 32
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2341
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы термоизмерительные «Termalin»
Назначение средства измерений
Комплексы термоизмерительные «Termalin» (далее – комплексы) предназначены для
измерений, регистрации и накопления значений температуры различных природных сред
(воздуха,воды,грунтов)впроцессепроведенияинженерно-геокриологических
изысканий, на этапах строительства и эксплуатации зданий и сооружений, а также на
стационарных опытных площадках.
Описание средства измерений
Принцип действия комплексов основан на преобразовании температуры природной
среды, воздействующей на электронный датчик, в цифровой код с последующей
передачей значений на внешнее считывающее устройство.
Комплексы являются проектно-компонуемыми и могут состоять из следующих
элементов: одной или нескольких термометрических кос «Termalin TK» (далее –
термокос) и измерительной аппаратуры «Termalin R» и/или «Termalin L».
Термокоса «Termalin TK» представляет собой последовательно соединенные общим
кабелем температурные датчики, расположенные в соответствии с ГОСТ 25358-2012, либо
в соответствии со спецификацией заказчика, и оснащенные разъемом подключения к
измерительнойаппаратуре.Вкачестведатчиковиспользуютсяпервичные
преобразователи температуры с цифровым выходом, помещенные в полимерную
оболочку, обеспечивающую гидро- и электроизоляцию.
Съемный переносной многоканальный измеритель температуры (считыватель)
«Termalin R» – выполнен на основе микроконтроллера и представляет собой электронное
устройство в пластиковом корпусе со встроенным экраном для отображения результатов
измерений. Считыватель предназначен для отображения результатов измерения в режиме
реального времени при нестационарном использовании, а также для накопления
результатов измерений. Считыватель обеспечивает получение следующей информации:
серийный номер и параметры используемой термокосы, порядковый номер замера, дата и
время замера, порядковый номер датчика в термокосе, значение измеренной температуры.
Съемный стационарный логгер (логгер) «Termalin L» выполнен на основе
микроконтроллера и предназначен для автономного считывания и накопления значений
температуры термокос с периодичностью, заданной пользователем. Основное назначение
– это использование на стационарно оборудованных термометрических скважинах при
проведении геотехнического мониторинга объекта. Прибор опрашивает температурные
датчики в заданном режиме и сохраняет информацию в энергонезависимой памяти для
последующей выгрузки данных на персональный компьютер. Логгер устанавливается
непосредственно в устье скважины под ограничительной крышкой термоскважины в
неразборном, защищенном от механических повреждений корпусе.
Условные обозначения термокос представлены ниже.
Лист № 2
Всего листов 5
Termalin TK __.__.__.__.__
a b c d e
a – расстояние от разъема до первого температурного датчика, м;
b – общая длина термокосы, м;
c – количество датчиков в термокосе, шт.;
d - номер индивидуальной схемы расположения температурных датчиков
1)
e – номер ТУ
2)
Примечания:
1. Только для термокос, изготовленных по специальным требованиям заказчика и
предназначенных для проведения измерения температуры в скважинах на глубинах,
отличных от указанных в ГОСТ 25358-2012.
2.Допускаетсянеуказыватьпризаказеизмерительнойаппаратуры,
укомплектованной одной термокосой.
Фотографии общего вида компонентов комплексов приведены на рисунках 1-3.

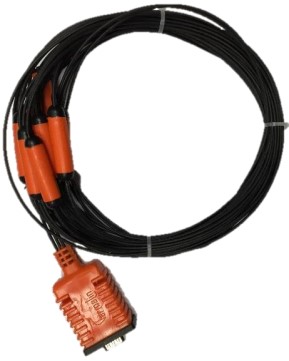

Рисунок 1 – Общий вид термокосы
«Termalin TK»

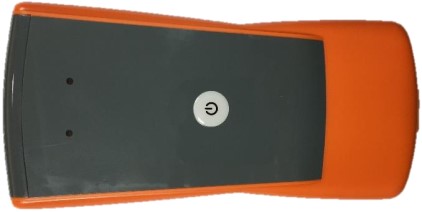

Рисунок 2 – Общий вид логгера
«Termalin L»

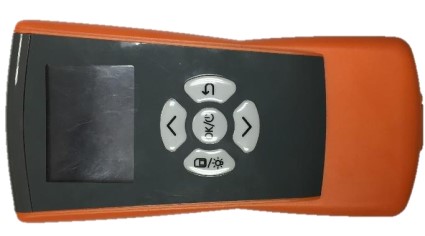

Рисунок 3 – Общий вид измерителя «Termalin R»
Лист № 3
Всего листов 5
Пломбирование компонентов комплексов не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) состоит из двух частей: из встроенного и
автономного ПО.
Метрологически значимой является только встроенная часть ПО. Данное ПО
располагается внутри микроконтроллеров, помещенных в неразборные механически
защищенные корпуса считывателя температуры, логгера стационарного и термокосы.
Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только
на предприятии-изготовителе. Уровень защиты встроенного программного обеспечения от
непреднамеренных и преднамеренных изменений– «средний» в соответствии с
рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 – Идентификационные данные внутреннего ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор ПО
Значение
ПО «Termalin» FW
3.04
не доступен
Автономное ПО «Termalin» не является метрологически значимым и предназначено
только для считывания, архивации, отображения в графическом и табличном виде
информации, полученной от комплексов термоизмерительных «Termalin», а также для
формирования информационно-отчетных результатов.
Значение
от -50 до +50
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры, °C
Пределы допускаемой абсолютной погрешности, °С:
- в диапазоне от -50 до -10 °С не включ.
- в диапазоне от -10 до -3 °С не включ.
- в диапазоне от -3 до +3 °С включ.
- в диапазоне св. +3 до +10 °С включ.
- в диапазоне св. +10 до +50 °С
±0,3
±0,2
±0,1
±0,2
±0,3
50
L3
IP56
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Максимальное количество датчиков температуры в
термокосе, шт.
Расстояние между датчиками в термокосе, м
в соответствии с ГОСТ 25358-2012
или в соответствии с заказом
250
15
184×91×25
184×91×25
3,7
3,7
Длина термокосы, м, не более
Масса термокосы, кг, не более
Габаритные размеры, мм
- считыватель
- логгер
Напряжение питания постоянного тока, В
- считыватель
- логгер
Устойчивость к вибрации (группа исполнения) по
ГОСТ Р 52931-2008
Степень защиты от воздействия пыли и воды,
обозначение по ГОСТ 14254-2015
Лист № 4
Всего листов 5
12800
Значение
2Ex ic IIC T6 Gc X
120
от -50 до +50
до 100
от -20 до +40
85
от -20 до +40
95 (без конденсации)
50000
5
Наименование характеристики
Маркировка взрывозащиты
Показатель тепловой инерции, с, не более
Рабочие условия эксплуатации термокосы:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Рабочие условия эксплуатации считывателя:
- температура окружающей среды, °С
- относительная влажность воздуха, %, неболее
Рабочие условия эксплуатации логгера:
- температура окружающей среды, °С
- относительная влажность воздуха, %, неболее
Средняя наработка до отказа комплекса, ч, не
менее
Средний срок службы, лет, не менее
Время непрерывной работы, ч, не менее:
- для логгера:
10000 (при считывании
температуры 4 раза в сутки)
150
- для считывателя:
Количество хранимых данных измерений (для
одного датчика температуры термокосы), шт.
Знак утверждения типа
наносится на титульный лист паспорта и РЭ типографским способом.
в соответствии со
спецификацией
заказчика
«Termalin R»
-
1 шт.
1 экз.
1 экз.
по заказу
-
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Количество
Обозначение
«Termalin TK»
«Termalin L»
-
1 шт.
Наименование
Термокоса
Съемный переносной многоканальный
измеритель температуры
Съемный стационарный логгер
Зарядное устройство/адаптер питания
Специальный кабель для подключения
измерительной аппаратуры к
персональному компьютеру
Паспорт
Руководство по эксплуатации
1 экз.
1 шт.
26.51.51.110-017-
88914050-2019-01 ПС
26.51.51.110-017-
88914050-2019-01 РЭ
МП 207-009-2020
«Termalin»
--
Методика поверки
Программное обеспечение
Крышка на термоскважину
Утяжеляющий груз для термокосы
Удлинительные кабели и/или
соединительные шины
Поверка
осуществляется по документу МП 207-009-2020 «ГСИ. Комплексы термоизмерительные
«Termalin». Методика поверки», утвержденному ФГУП «ВНИИМС» 22.09.2020 г.
Основные средства поверки:
Лист № 5
Всего листов 5
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления
эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15)
(Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
комплексам термоизмерительным «Termalin»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ТУ 26.51.51.110-017-88914050-2018 Комплекс термоизмерительный «Termalin».
Технические условия.
Изготовитель
Общество с ограниченной ответственностью «НПО «ПРОМКОМПОЗИТ» (ООО
«НПО «ПРОМКОМПОЗИТ»)
ИНН: 5031084465
Адрес: 141281, Россия, Московская область, г. Ивантеевка, Санаторный проезд, дом
1, корпус 17, пом. 27
Телефон: +7 (495) 797 67 32
E-mail: info@promcompozit.ru
Web-сайт: www.promcompozit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10106-85 | Комплексы измерительно-вычислительные | ИВК М2 | Завод "Квант", г.Невинномысск | 1 год | Перейти |
| 20989-02 | Комплексы измерительные | КСИП-2-М | ЗАО "Экологический центр ЗИХ", г.Москва | 1 год | Перейти |
| 64171-16 | Комплексы радиационного сканирования мобильные | МКС-АТ6103 | НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск | 1 год | Перейти |
| 32103-06 | Комплексы программно-технические измерительные параметров высокочастотного оборудования в электроэнергетике | РЕТОМ™ - ВЧм | ООО "НПП "Динамика", г.Чебоксары | 2 года | Перейти |
| 52946-13 | Комплексы измерительные | Каскад | ОАО "Пермский научно-исследовательский технологический институт" (ПНИТИ), г.Пермь | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
