Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М, ГРСИ 80517-20
Номер госреестра:
80517-20
Наименование СИ:
Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные
Обозначение типа:
АДК ПРИЗМА-М
Производитель:
Общество с ограниченной ответственностью "Южполиметалл-Холдинг" (ООО "ЮПХ"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 10
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2337
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы рентгенофлуоресцентные энергодисперсионные модернизированные
АДК ПРИЗМА-М
Назначение средства измерений
Анализаторырентгенофлуоресцентныеэнергодисперсионныемодернизированные
АДК ПРИЗМА-М (далее анализаторы) предназначены для измерений массовой доли
химических элементов в рабочих маслах и жидкостях после осаждения на фильтре, а также в
металлах и сплавах.
Описание средства измерений
Принцип действия анализаторовоснован на методе вторичного рентгеновского излучения.
Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую
пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного
состава пробы. В качестве источника возбуждения используется рентгеновская трубка.
Конструктивноанализаторывыполненыввидемоноблока,содержащего
малогабаритный источник рентгеновского излучения, предусилитель, кремниевый дрейфовый
детектор (SDD), блок управления и стабилизации питания и связи со встроенным модулем
Bluetooth, узел позиционирования образца с устройством вращения.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности
излучения от его массовой доли в пробе. Для расчета применяется метод фундаментальных
параметров.

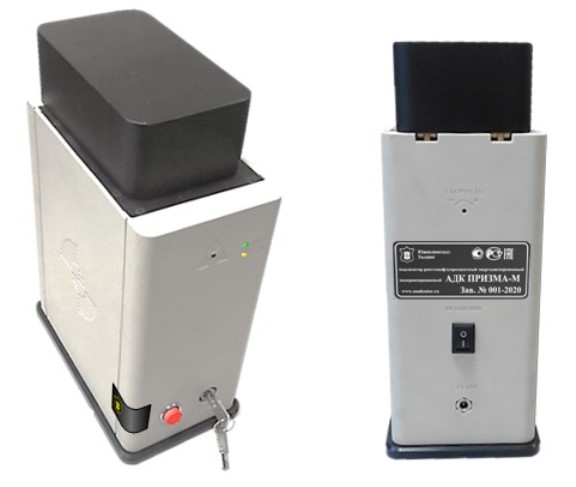

Общий вид анализатора, схема пломбировки от несанкционированного доступа, а также
место нанесения знака утверждения типа представлены на рисунке 1.
Место пломбирования
Место нанесения знака утверждения типа
2
Рисунок 1 - Общий вид средства измерений
Программное обеспечение
Анализаторимеетспециализированноепрограммноеобеспечение,позволяющее
управлять рентгеновским излучателем и анализатором, накапливать и сохранять информацию,
проводить калибровку прибора, создавать библиотеки образцовых сплавов, производить расчет
результатов измерения и выводить их на монитор компьютера.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Наименование программного обеспечения
Номер версии (идентификационный номер) ПО
Значение
ADC Prizma-M
не ниже 2.0
Метрологические и технические характеристики
от 0,1
·
10
-4
до 15,0·10
-4
Диапазон измерений массовой доли элементов в металлах и
сплавах, % массовой доли
от 0,1 до 99,9
Значение
от Mg до Am
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измеряемых элементов
Диапазон измерений массовой доли элементов, осажденных на
фильтрах, % массовой доли
Пределы допускаемой относительной погрешности измерений
массовой доли элементов, осажденных на фильтрах, %
в поддиапазоне, % массовой доли:
- от 0,10·10
-4
до 0,30·10
-4
включ.
- св. 0,30·10
-4
до 1,0·10
-4
включ.
- св. 1,0 до 5,0·10
-4
% включ.
- св. 5,0·10
-4
до 15,0·10
-4
±20,0
±15,0
±10,0
±5,0
Пределы допускаемой относительной погрешности измерений
массовой доли элементов в металлах и сплавах, %
в поддиапазоне, % массовой доли:
- от 0,1до 1,0 включ. ±25,0
- св. 1,0 до 10,0 включ. ±20,0
- св. 10,0 до 20,0 включ. ±10,0
- св. 20,0 до 50,0 включ. ±5,0
- св. 50,0 до 99,9 ±3,0
от +15 до +25
от 20 до 80
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
от 10 до 240
90
5
150×250×350
5
220
-22
+33
50
1
Время измерения, с
Рекомендуемое время измерения, с
Масса, кг, не более
Габаритные размеры (Высота×Ширина×Длина), мм, не более
Полный средний срок службы, лет, не менее
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, при 25
о
С, без
конденсата
3
Знак утверждения типа
наносится на анализатор в виде таблички согласно рисунку 1, а также на титульный лист
руководства по эксплуатации анализатора типографским способом.
ЛПКН 01.15.00.000 ЗИ
Таблица 4 - Комплектность средства измерений
Наименование
Обозначение
Количество
АДК ПРИЗМА-М
1 шт.
Анализатор рентгенофлуоресцентный
энергодисперсионный модернизированный
Упаковочный кофр
Транспортировочный кейс
Персональный компьютер (ноутбук)
-
-
по согласованию с
заказчиком
1 шт.
1 шт.
1 шт.
1 экз.
Комплект запасного имущества и
приспособлений одиночный (ЗИП-О):
Формуляр
Руководство по эксплуатации
Методика поверки
ЛПКН 01.00.00.000 ФО
ЛПКН 01.00.00.000 РЭ
РТ-МП-7623-448-2020
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуРТ-МП-7623-448-2020«ГСИ.Анализаторы
рентгенофлуоресцентные энергодисперсионные модернизированные АДК ПРИЗМА-М.
Методика поверки», утвержденному ФБУ «Ростест - Москва» 06.10.2020 г.
Основные средства поверки:
- стандартные образцы сталей легированных типов 12Х25Н16Г7АР, 10Х14АГ15,
40Х15Н7Г7Ф2МС,10Х14Г14Н4Т,08Х18Г8Н2Т(комплектСОРГ19а–РГ23а)
(регистрационный номер в Федеральном информационном фонде ГСО 8456-2003),
- ГСО состава сплавов ювелирных на основе золота (комплект ЮС) (ЮС-5, ЮС-6)
(регистрационный номер в Федеральном информационном фонде ГСО 7483-98),
- стандартный образец массовой доли меди, осажденной на фильтр из водного раствора
(комплект, Cu) (регистрационный номер в Федеральном информационном фонде ГСО 8466-
2003 (МСО 1902:2014),
- стандартный образец массовой доли железа, осажденного на фильтр из водного
раствора
(комплект, Fe) (регистрационный номер в Федеральном информационном фонде
ГСО 8465-2003 (МСО 1901:2014).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма по заявлению заказчика наносится
в формуляр анализатора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе, при использовании в сфере государственного
регулирования обеспечения единства измерений в соответствии с аттестованными методиками
(методами) измерений.
4
Нормативные и технические документы, устанавливающие требования к анализаторам
рентгенофлуоресцентным энергодисперсионным модернизированным АДК ПРИЗМА-М
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах. Основные положения
ТУ 26.51.53-029-29095820-2019 Анализаторы рентгенофлуоресцентные энергодисперсионные
модернизированныеАДКПРИЗМА-М.Техническиеусловия
Изготовитель
Общество с ограниченной ответственностью «Южполиметалл-Холдинг» (ООО «ЮПХ»)
ИНН 7726383028
Адрес: Москва, 117638, Варшавское ш., дом 56, стр. 2, эт. 4, пом. 4
Телефон: 8-(499) - 613-11-77, 317-31-55, 317-31-66
Факс: 8-(499) - 613-11-77
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, Москва, Нахимовский пр., 31
Телефон: +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Web-сайт:www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
