Системы измерительные акустикоэмиссионные AMSY-6, ГРСИ 80467-20
Номер госреестра:
80467-20
Наименование СИ:
Системы измерительные акустикоэмиссионные
Обозначение типа:
AMSY-6
Производитель:
Фирма "Vallen Systeme GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 18
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «30» декабря 2020 г. №2285
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные акустико-эмиссионные AMSY-6
Назначение средства измерения
Системы измерительные акустико-эмиссионные AMSY-6 (далее по тексту – системы
AMSY) предназначены для многоканальной регистрации и измерений в реальном масштабе
времени параметров акустической эмиссии: амплитуды, длительности, времени нарастания
сигнала, энергии, формы импульса.
Описание средства измерений
Принцип действия систем AMSY основан на аналогово-цифровом преобразовании
напряжения электрического тока электрических сигналов акустической эмиссии (далее по
тексту – АЭ), поступающих от преобразователей акустической эмиссии (далее по тексту –
ПАЭ), с последующей обработкой, отображением и сохранением полученных данных.
Системы AMSY состоят из параллельных измерительных каналов и персонального
компьютера. Измерительный канал состоит из датчика АЭ, предусилителя и одного канала
двухканального процессора обработки акустических сигналов (далее по тексту - ASIP-2).
Дополнительно системы AMSY могут иметь до 8 параметрических каналов для
измерения параметров условий эксплуатации, таких как температура, нагрузка, влажность,
скорость ветра и др.
Конструктивно системы AMSY состоят из блоков, в которых размещены ASIP-2 и
параметрические каналы. На передней и задней сторонах блоков расположены разъемы,
необходимые для коммутациисистемыAMSYи подключению к персональному
компьютеру.
Системы AMSY выпускаются в следующих модификациях блоков: МВ2; МВ6; МВ19;
ЕВ21.
- модификация МВ2 может иметь до 4 измерительных каналов;
- модификация МВ6 может иметь до 12 измерительных каналов;
- модификация МВ19 может иметь до 38 измерительных каналов;
- модификация ЕВ21 может иметь до 42 измерительных каналов.
Системы AMSY могут состоять из нескольких блоков. Максимально можно
объединить до 8 блоков.
Общий вид системы AMSY представлен на рисунке 1.
Пломбированиесистемизмерительныхакустико-эмиссионныхAMSY-6не
предусмотрено.
2

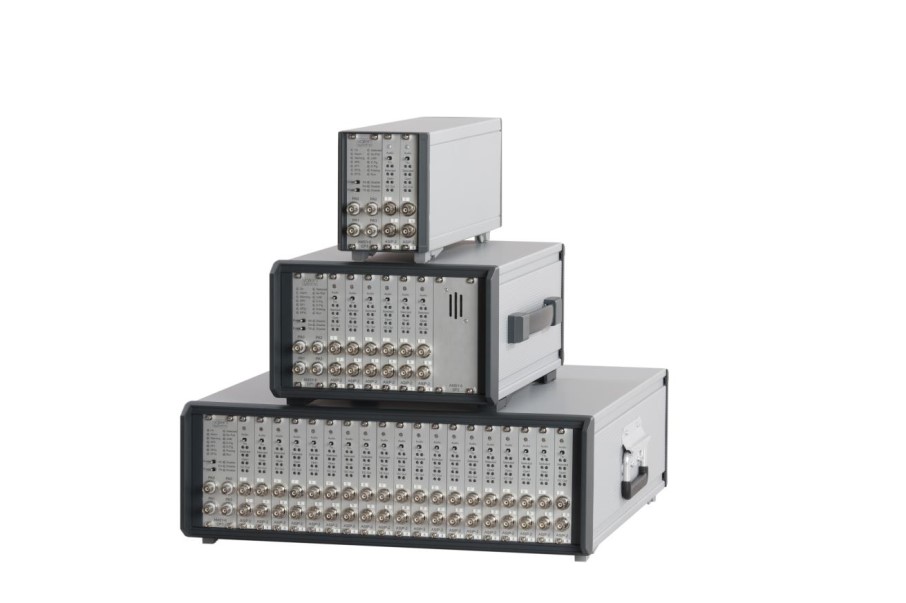

Рисунок 1 - Общий вид систем измерительных акустико-эмиссионных AMSY-6
Программное обеспечение
Программное обеспечение «VisualAE» (далее по тексту - ПО) служит для
подготовки, настройки системы AMSY, сбора и анализа данных, измерений параметров
контроля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
«VisualAE»
R2019.0926.3 и выше
—
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики систем
Наименование характеристики
Диапазоны рабочих частот, кГц
Значение
от 0,5 до 100,0
от 95,0 до 300,0
св. 300,0 до 1100,0
от 520,0 до 2000,0
5
30
82
Отклонение рабочих частот от номинальных, %, не более
- в диапазоне от 0,5 до 1000,0 кГц
- в диапазоне св. 1000,0 до 2000,0 кГц
Динамический диапазон измерений амплитуды АЭ
сигнала, не менее, дБ
Пределы допускаемой абсолютной погрешности измерений
амплитуды АЭ сигнала, дБ
Диапазон измерений длительности АЭ сигнала, мс
2
от 0,05 до 65,00
3
1
Значение
1
Наименование характеристики
Пределы допускаемой относительной погрешности
измерений длительности АЭ сигнала, %
Пределы допускаемой абсолютной погрешности
временного разрешения при регистрации АЭ сигнала по
каналам, мкс
Модификация
Масса, кг
Таблица 4 - Технические характеристики систем (габаритные размеры и масса)
Габаритные размеры, мм
ШиринаВысотаДлина
МВ2 105
МВ6 270
МВ19 480
ЕВ21 480
1504053,4
1703905,8
170510 10,4
170510 10,2
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации в
правом верхнем углу методом печати.
Наименование
Обозначение
Количество
Комплектность средства измерения
Таблица 5 - Комплектность средства измерений
AMSY-6
------
1 шт.
1 компл.
1 компл.
1 компл.
1 шт.
1 экз.
1 экз.
Система измерительная акустико-эмиссионная
ПАЭ
Магнитный держатель
Соединительный кабель
Внешний предусилитель
Руководство по эксплуатации. Техническое описание
Руководство по эксплуатации. Программное
обеспечение
Методика поверки
МП 040.Д4-20
1 экз.
Значение
от 2 до 256
10000
3
100-240
50-60
10
Таблица 3 - Технические характеристики систем
Наименование характеристики
Количество акустико-эмиссионных каналов
Максимальное количество регистрируемых АЭ сигналов на
канал не менее, 1/с
Неравномерность амплитудно-частотной характеристики, дБ,
не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность (на 1 канал), В·А, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
от +5 до +25
90
от 96 до 104
4
Поверка
осуществляется по документу: МП 040.Д4-20 «Государственная система обеспечения
единства измерений. Системы измерительные акустико-эмиссионные AMSY-6
.
Методика
поверки», утвержденная ФГУП «ВНИИОФИ» 22 сентября 2020 г.
Основные средства поверки:
Генератор сигналов сложной формы AFG 3022 (Рег. № 32620-06);
Осциллограф цифровой TDS2012В (Рег. № 32618-06);
Магазины затуханий МЗ-50-2 (Рег. № 5783-76).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
измерительным акустико-эмиссионным AMSY-6
Техническая документация фирмы «Vallen Systemе GmbH», Германия.
Изготовитель
Фирма «Vallen Systemе GmbH», Германия
Адрес: Schaeftlarner Weg 26a82057 Icking, Germany
Телефон/Факс: +49 8178 9674-400
Web-сайт: www.vallen.de
E-mail: info@vallen.de
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»)
ИНН: 7722689569
Адрес: 111024, г. Москва, ул. Авиамоторная, д.12, пом. XV офис 4
Телефон/Факс: (495) 587-82-98, (495) 789-37-48
Web-сайт: panatest.ru
E-mail: mail@panatest.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ").
Адрес: 119361, г. Москва, ул. Озерная, 46;
Тел. (495) 437-99-76; факс (495) 437-31-47;
Web-сайт: www.vniiofi.ru;
E-mail: vniiofi@vniiofi.ru;
Аттестат аккредитации ФГУП "ВНИИОФИ" по проведению испытаний средств измерений в
целях утверждения типа №30003 – 2014, 23 июня 2014 г.
