Резервуары вертикальные стальные цилиндрические РВС-5000, ГРСИ 80450-20
Номер госреестра:
80450-20
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-5000
Производитель:
Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК"), г. Саратов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
23, 53, 54, 55, 58, 77, 78, 84, 85, 86, 87, 88, 89, 38, 39, 42, 45, 46, 48, 49, 56, 64
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «30» декабря 2020 г. №2285
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-5000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее – резервуары)
предназначены для измерений объема нефтепродуктов, а также для их приема, отпуска и
хранения.
Описание средства измерений
Принцип действия резервуаров основан на измерении объема нефтепродуктов в
зависимости от уровня наполнения.
Резервуары представляют собой наземные металлические сосуды цилиндрической
формы со стационарной кровлей, изготовленные из сталей марок Ст3, Ст3сп, 09Г2С,
оборудованныеприемо-раздаточнымиустройствамиилюками.Приемиотпуск
нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом
поясе резервуара.
Резервуары выпущены в модификациях, которые отличаются количеством поясов:
- РВС-5000 зав.№№ 23, 53, 54, 55, 58, 77, 78, 84, 85, 86, 87, 88, 89 состоят из 8 поясов;
- РВС-5000 зав.№№ 38, 39, 42, 45, 46, 48, 49, 56, 64 состоят из 10 поясов.
Резервуары РВС-5000 №№ 77, 78 оборудованы понтонами.
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-5000
представлен на рисунках 1, 2.

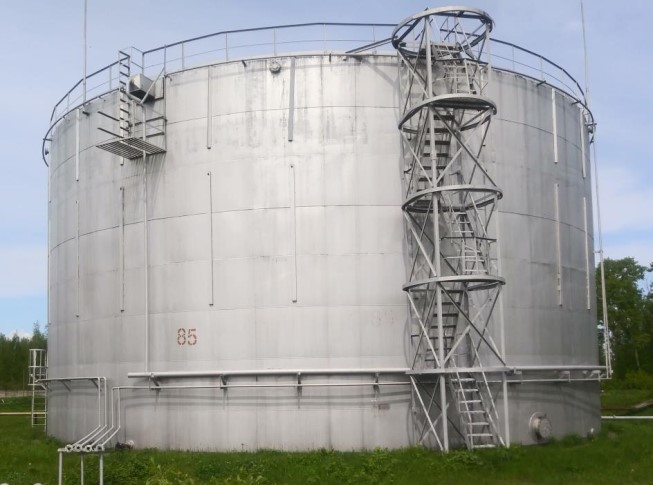

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000,
состоящих из 8 поясов
2

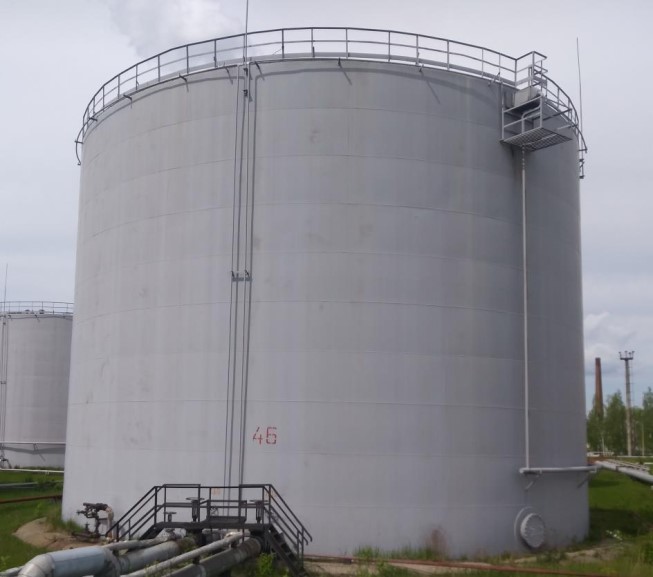

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-5000,
состоящего из 10 поясов
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000 не
предусмотрено
Программное обеспечение
отсутствует
Метрологические и технические характеристики
±0,1
Значение
5000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость резервуара при температуре 20 °С, м
3
Пределы допускаемой относительной погрешности определения
вместимости резервуара геометрическим методом, %
Таблица 2 – Основные технические характеристики
Наименование характеристики
Значение
810
22849 20952
11920 14970
Количество поясов резервуара, шт.
Габаритные размеры, мм, не более
- диаметр основания
- высота
Условия эксплуатации:
- температура окружающей среды, °Сот -50 до +40
Знакутверждениятипа
наноситсянатитульныйлисттехническогопаспортарезервуаратипографскимспособом.
3
Комплектностьсредстваизмерений
Таблица3– Комплектностьсредстваизмерений
Наименование
Резервуарвертикальныйстальнойцилиндрический
Техническийпаспортрезервуара
Обозначение
РВС-5000
-
Количество
22шт.
22экз.
Поверка
осуществляется геометрическим методом по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные
вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20,
30 и 50 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами
измерений 10, 20 и 30 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по
ГОСТ 427-75;
- толщиномер ультразвуковой УТ-93П/1 (регистрационный номер в Федеральном
информационном фонде 18374-10);
- теодолит оптический с ценой деления микроскопа 2ʹʹ по ГОСТ 10529-96;
- штангенциркули с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до
500 мм; от 500 до 1600 мм по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о
поверке.
Сведения о методиках (методах) измерений
отсутствуют
требования к
резервуарам вертикальным
Нормативные документы, устанавливающие
стальным цилиндрическим РВС-5000
Приказ Росстандарта 07 февраля 2018
г. № 256 Об
утверждении государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я)
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»
(АО «АП РМК») (изготовлены «Саратовским заводом резервуарных металлоконструкций» в
период с 1963 по 1996 гг.)
ИНН 6453009475
Адрес: 410052, г. Саратов, проспект 50 лет Октября, д. 134
Телефон / Факс: 8(8452) 63-33-77
E-mail:
4
Заявитель
Общество с ограниченной ответственностью «Спецторг Плюс»
(ООО «Спецторг Плюс»)
ИНН 7604076460
150006, г. Ярославль, Тормозное шоссе, д. 93
Телефон: 8(4852) 23-25-65
Факс: 8(4852) 23-13-13
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
141607, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: 8(496) 242-41-62
Факс: 8(496) 247-70-70
Web-сайт:
E-mail:
Регистрационный номер № 30083-14 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
