Резервуар стальной горизонтальный цилиндрический РГС-12,5, ГРСИ 80370-20
Номер госреестра:
80370-20
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-12,5
Производитель:
Общество с ограниченной ответственностью "Производственная компания "Металлист" (ООО "ПК "Металлист"), Московская обл., г. Электросталь
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
48
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 7
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «30» декабря 2020 г. № 2289
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-12,5
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для
измерения объема нефти, а также для их приема, хранения и отпуска.
Описание средства измерений
Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5
основан на заполнении его нефтью до определенного уровня, соответствующего объему нефти
согласно градуировочной таблице резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой
подземный сварной металлический сосуд в форме горизонтального цилиндра, оборудованный
приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства.
Резервуар стальной горизонтальный цилиндрическийРГС-12,5 расположен на
территории НГДУ «Альметьевнефть» ПСП «Калейкино».
Эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлен
на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не
предусмотрено.

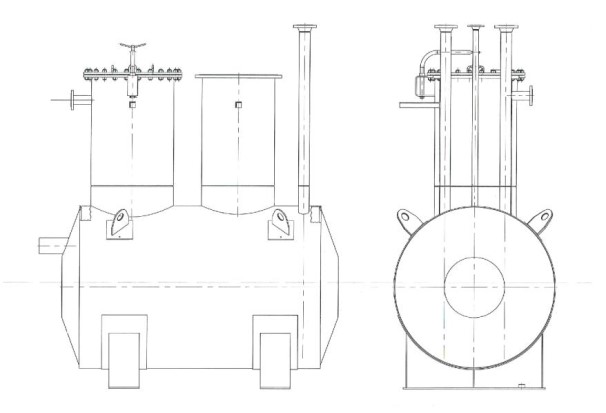

Рисунок 1 – Эскиз резервуара стального горизонтального цилиндрического РГС-12,5.
Программное обеспечение
отсутствует
2
Метрологические и технические характеристики
0,20
Значение
12,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара, %
Значение
нефть по ГОСТ Р 52858-2002
Таблица 2 – Основные технические характеристики
Наименование характеристики
Рабочая среда
Габаритные размеры, мм
- базовая высота
- диаметр
Диапазон температуры окружающего воздуха, °С
Средний срок службы, лет, не более
4280
2000
от - 40 до + 40
30
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Обозначение
-
Количество
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование и условные обозначения
Резервуар стальной горизонтальный цилиндрический
РГС-12,5, зав. № 48
Паспорт
Градуировочная таблица
-
-
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
металлический
образцовый 1-го
разряда
М1р-10-01
(регистрационный
- мерник
№ 5189-88);
- мерник
металлический
образцовый 1-го
разряда
М1р-50-01
(регистрационный
№ 5189-88);
- мерник металлический образцовый 1-го разряда М1р-200-01 (регистрационный
№ 5189-88);
-рабочий эталон 2 разряда по ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема
для средств измерений уровня жидкости» в диапазоне значений от 0,001 до 20 м
(регистрационный №3.2.ВЦВ.0119.2016);
- рулетка измерительная металлическая Р30Н2Г (регистрационный № 51171-12);
- термометр ртутный стеклянный лабораторный ТЛ – 4 (регистрационный №303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологическиххарактеристикповеряемогорезервуарастальногогоризонтального
цилиндрического РГС-12,5 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной
таблице на листах в местах подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют
3
Нормативныедокументы, устанавливающие требованиякрезервуару стальному
горизонтальному цилиндрическому РГС-12,5
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Изготовитель
Обществосограниченнойответственностью«Производственнаякомпания
«Металлист» (ООО «ПК «Металлист»)
Адрес: 144000, Московская обл., г. Электросталь, ул. Красная, д. 13
Заявитель
Публичное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть»
им. В.Д. Шашина)
ИНН 1644003838
Адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75
Телефон: +7 (8553) 37-11-11
E-mail: tnr@tatneft.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10; +7-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
