Номер госреестра:
80368-20
Наименование СИ:
Вибропреобразователи
Обозначение типа:
VSP
Производитель:
IFM Electronic GmbH, Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 5
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «30» декабря 2020 г. № 2289
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи серии VSP
Назначение средства измерений
Вибропреобразователи серии VSP (далее - вибропреобразователи) предназначены для
измерений виброускорения.
Описание средства измерений
Принцип действия вибропреобразователей основан на прямом пьезоэлектрическом
эффекте: при вибрации объекта, на котором жестко закреплен вибропреобразователь, основной
груз под действием сил инерции деформирует пьезоэлементы, на рабочих поверхностях
которых вырабатывается электрический заряд, пропорциональный деформации пьезоэлементов
и действующему значению виброускорения. Измерительным узлом вибропреобразователей
серии VSP является чувствительный элемент, представляющий из себя биморфный диск с
центральным закреплением, нагруженный массой.
Вибропреобразователи серии VSP выпускаются в следующих модификациях: VSP001,
VSP01A, VSP02A, VSP003, которые отличаются вариантом исполнения, диапазоном рабочих
частот и степенью взрывозащиты. Исполнения VSP01A и VSP02A имеют взрывозащищенный
корпус. Исполнение VSP01А соответствует маркировке 0Ех ia IIC Т4/Т6 Ga Х по ГОСТ Р МЭК
60079-0-2011. Исполнение VSP02А соответствует маркировке РОЕх ia I Мa Х по ГОСТ Р МЭК
60079-0-2011.
Для автоматической обработки выходного сигнала от вибропреобразователей серии
VSP могут применяться преобразователи вторичные виброизмерительные серии VSE фирмы
IFM Electronic GmbH, Германия.
Опломбирование вибропреобразователей не предусмотрено.
Общий вид вибропреобразователей серии VSP приведены на рисунках 1-3.

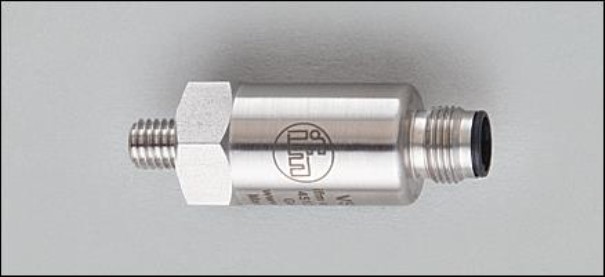

Рисунок 1 - Общий вид вибропреобразователей VSP001
2

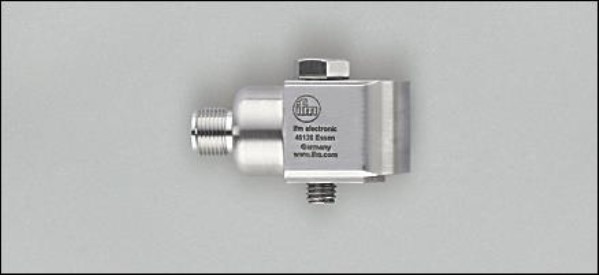

Рисунок 2 - Общий вид вибропреобразователей VSP01A, VSP02A

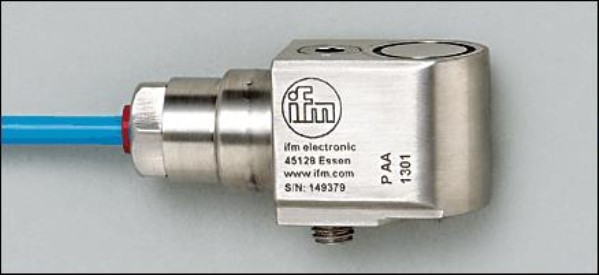

Рисунок 3 - Общий вид вибропреобразователей VSP003
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
от 1 до 490
от 2 до 10000
±1
Наименование характеристики
Модификация
Значение
10,2
VSP001, VSP01A,
VSP02A,VSP003
VSP001, VSP01A,
VSP02A,VSP003
±10
Номинальное значение коэффициента преобразования,
мВ/(м·с
-2
)
Пределы допускаемого отклонения коэффициента
преобразования от номинального значения в
нормальных условиях измерений, %
Диапазон измерений виброускорения, м/с
2
±5
Нелинейность амплитудной характеристики на базовой
частоте 80 Гц, %
Диапазон рабочих частот, Гц
от 1,5 до 16000
±10
Неравномерность амплитудно-частотной
характеристики относительно базовой частоты 80 Гц, %
Пределы допускаемого дополнительного отклонения
коэффициента преобразования от номинального
значения при изменении температуры окружающей
среды от нормальных условий измерений в диапазоне
рабочих температур, на каждые 10 ºС, %
VSP001, VSP01A,
VSP02A,VSP003
VSP001, VSP01A,
VSP02A,VSP003
VSP001, VSP01A,
VSP02A
VSP003
VSP001, VSP01A,
VSP02A,VSP003
VSP001, VSP01A,
VSP02A,VSP003
3
Таблица 2 - Основные технические характеристики
Значение
Наименование характеристики
Нормальные условия измерений:
- температура окружающей среды, ºС
Диапазон рабочих температур, ºС
Масса, кг, не более
Габаритные размеры (длина × высота × ширина),
мм, не более
Маркировка взрывозащиты
Модификация
VSP001, VSP01A,
VSP02A,VSP003
VSP01A, VSP02A
VSP001, VSP003
VSP001
VSP01A, VSP02A
VSP003
VSP001
VSP01A, VSP02A
VSP003
VSP01А
VSP02А
23±5
от -55 до +90
от -55 до +125
0,074
0,678
0,144
46,5×19×19
65×35×25,5
53×25×23
0Ех ia IIC Т4/Т6 Ga Х
РОЕх ia I Мa Х
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Вибропреобразователь серии VSP
Паспорт
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими,
индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу Федерального агентства по
техническому регулированию и метрологии от 27 декабря 2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых вибропреобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют
Нормативныеитехническиедокументы,устанавливающиетребованияк
вибропреобразователям серии VSP
Приказ Федерального агентства по техническому регулированию и метрологии от 27
декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация фирмы IFM Electronic GmbH, Германия
Изготовитель
IFM Electronic GmbH, Германия
Адрес: Friedrichstr. 1, 45128 Essen
4
ответственностью «ИФМ - электроник» (ООО «ИФМ -
Заявитель
Общество с ограниченной
электроник»), г. Москва
ИНН 7728285019
Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31
Телефон: +7 (495) 921-44-14, +7 (495) 651-82-92
Факс: +7 (495) 651-82-97
E-mail: info.ru@ifm.com
Web-сайт: www.ifm.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
