Преобразователи вторичные виброизмерительные VSE, ГРСИ 80345-20
Номер госреестра:
80345-20
Наименование СИ:
Преобразователи вторичные виброизмерительные
Обозначение типа:
VSE
Производитель:
IFM Electronic GmbH, Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 16
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2244
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи вторичные виброизмерительные серии VSE
Назначение средства измерений
Преобразователи вторичные виброизмерительные серии VSE (далее - преобразователи)
предназначены для измерения и контроля виброускорения совместно с первичными
вибропреобразователями.
Описание средства измерений
Принципдействияпреобразователейоснованнапреобразованиисигналов,
поступающих от первичных вибропреобразователей, в цифровой код или аналоговый сигнал.
Преобразователи имеют четыре динамических входа, что позволяет подключить одновременно
до четырех вибропреобразователей.
ПреобразователивторичныевиброизмерительныесерииVSEвыпускаютсяв
следующих модификациях: VSE002, VSE003, VSE100, VSE101 VSE150, VSE151, VSE152,
VSE153 и VSE154. Преобразователи модификации VSE100 имеют восемь дополнительных
аналоговых входов/выходов. Преобразователи модификации VSE150, VSE151, VSE152,
VSE153 и VSE154 имеют цифровые интерфейсы: VSE150 - интерфейс передачи данных
ProfiNet, VSE151 - интерфейс передачи данных Ethernet/IP, VSE152 - интерфейс передачи
данных EtherCAT, VSE153 - интерфейс передачи данных ModbusTCP, VSE154 - интерфейс
передачи данных Ethernet Powerlink.
Преобразователи вторичные виброизмерительные серии VSE предназначены для
работы с вибропреобразователями серий VSP и VSA, изготавливаемых IFM Electronic GmbH,
Германия (вибропреобразователи в состав не входят).
Общий вид преобразователей вторичных виброизмерительных серии VSE и места
опломбирования приведены на рисунках 1-3.

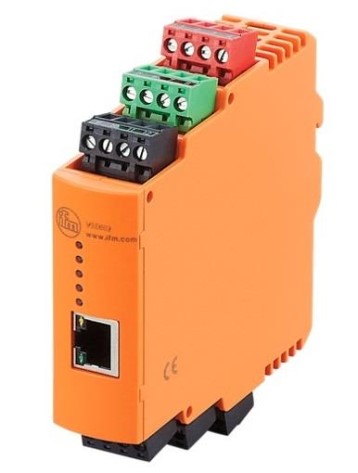

Рисунок 1 - Общий вид преобразователей вторичных виброизмерительных модификаций
VSE002 и VSE003 и место опломбирования
Место
опломбирования
2
Программное обеспечение
ПреобразователивторичныевиброизмерительныесерииVSEимеютвнешнее
программное обеспечение (далее - ПО), предназначенное для обработки измерительной
информации,индикации результатов измеренийприподключении к персональному
компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и
проведения вибродиагностики.
Защита программы от преднамеренного
пользователь не имеет возможности изменять
воздействия обеспечивается тем, что
команды программы, обеспечивающие
управление работой преобразователя и процессом измерений. Метрологически значимая часть
ПО является неизменной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – низкий.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
VES004
V1.30.04 и выше
-

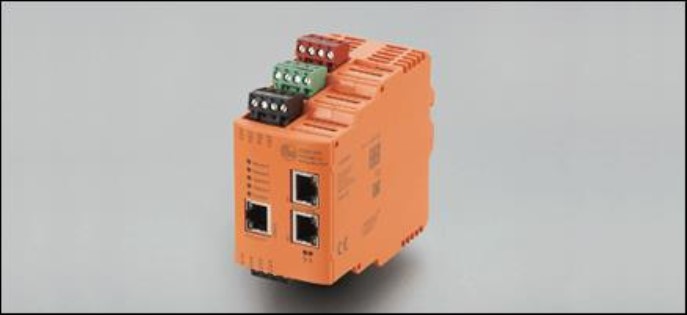

Рисунок 3 - Общий вид преобразователей вторичных виброизмерительных модификаций
VSE150, VSE151, VSE152, VSE153 и VSE154 и место опломбирования
Место
опломбирования

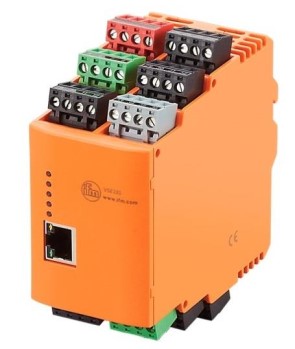

Рисунок 2 - Общий вид преобразователей вторичных виброизмерительных модификаций
VSE100 и VSE101 и место опломбирования
Место
опломбирования
3
Метрологические и технические характеристики
Наименование характеристики
Значение
Таблица 2 – Метрологические характеристики
от 1 до 980
от 2 до 12000
±1
±5
±1
Диапазон измерений виброускорения, м/с
2
Диапазон рабочих частот, Гц
Пределы основной относительной погрешности измерений
виброускорения, %
на базовой частоте 100 Гц
в диапазоне частот от 2 до 12000 Гц
Пределы допускаемой дополнительной относительной
погрешности измерений виброускорения, вызванной изменением
температуры окружающей среды от нормальных условий
измерений, в рабочем диапазоне температур, %
Нормальные условия измерений:
- температура окружающей среды, ºС
20±5
__________________
Примечание:
- характеристики указаны без учета погрешностей первичных вибропреобразователей
- характеристики указаны при коэффициенте преобразования вибропреобразователей равном
10,2 мВ/(м·с
-2
)
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Условия эксплуатации:
- рабочий диапазон температур, ºС
-VSE002, VSE003, VSE100, VSE101
-VSE150, VSE151, VSE152, VSE153, VSE154
от 0 до +70
от 0 до +60
Габаритные размеры (длина×ширина×высота), мм, не более:
-VSE002, VSE003
-VSE100, VSE101
103,4×25,4×100
105×50×114
-VSE150, VSE151, VSE152, VSE153, VSE154105,3×50×114,2
Масса, г, не более:
-VSE002, VSE003238
-VSE100, VSE101357
-VSE150, VSE151, VSE152, VSE153, VSE154297
Знак утверждения типа
наносится в паспорт методом наклейки или печати.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Количество
Преобразователь вторичный виброизмерительный серии VSE
Паспорт
Методика поверки МП 204/3-03-2018
1 шт.
1 экз.
1 экз.
4
Поверка
осуществляетсяпо документуМП204/3-03-2018«ГСИ.Преобразователивторичные
виброизмерительные серии VSE. Методика поверки», утвержденному ФГУП «ВНИИМС» 06
сентября 2018 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким
уровнем искажений DS360 (рег. № 45344-10); мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям вторичным виброизмерительным серии VSE
Техническая документация IFM Electronic GmbH, Германия
Изготовитель
IFM Electronic GmbH, Германия
Адрес: Friedrichstr. 1, 45128 Essen
Заявитель
Общество с ограниченной ответственностью «ИФМ - электроник» (ООО «ИФМ -
электроник»), г. Москва
ИНН 7806151791
Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31
Телефон: +7 (495) 921-44-14, +7 (495) 651-82-92
Факс: +7 (495) 651-82-97
E-mail: info.ru@ifm.com
Web-сайт: www.ifm.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
