Счетчики холодной и горячей воды крыльчатые АКВА-ВОСТОК, ГРСИ 80344-20
Номер госреестра:
80344-20
Наименование СИ:
Счетчики холодной и горячей воды крыльчатые
Обозначение типа:
АКВА-ВОСТОК
Производитель:
Общество с ограниченной ответственностью "ЦУРОГ1" (ООО "ЦУРОГ-1"), г. Хабаровск
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2244
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды крыльчатые типа АКВА-ВОСТОК
Назначение средства измерений
Счетчики холодной и горячей воды крыльчатые типа АКВА-ВОСТОК
счетчики) предназначены для измерений объема холодной и горячей питьевой
(далее –
воды по
СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения, в
жилых домах, а также в промышленных зданиях при учетных операциях.
Описание средства измерений
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки,
вращающейсясоскоростью,пропорциональнойрасходужидкости,протекающейв
трубопроводе. Вода из трубопровода через защитную сетку поступает внутрь измерительной
камеры и приводит во вращение крыльчатку. Число оборотов крыльчатки учитывается счетным
механизмом и отображается в виде единиц объема жидкости. Передача вращения крыльчатки в
счетный механизм осуществляется при помощи магнитной муфты. Счетный механизм имеет
датчик электронного преобразования количества оборотов крыльчатки в импульс. Импульсы
поступают на микропроцессорное устройство, которое вычисляет объем воды, прошедшей
через счетчик. Значение объема индицируется на жидкокристаллическом индикаторе.
Конструктивно счетчики состоят из:
- проточной части;
- счетного механизма с индикаторным устройством.
Проточная часть счетчика выполнена из латуни, основные узлы счетчика изготовлены
из пластмассы.
Счетчики могут иметь следующие исполнения:
- исполнение в котором счетный механизм крепится к проточной части с помощью
прозрачной крышки, запрессованной на проточную часть;
- исполнение в котором счетный механизм крепится к проточной части с помощью
защитного кольца.
Счетчики измеряют и отображают на жидкокристаллическом индикаторе следующие
параметры: накопленное значение измеренного объемаводы с начала эксплуатации,
идентификационное наименование и версию встроенного ПО, серийный номер счетчика.
Для передачи результатов измерений во внешние информационные системы счетчики
компонуются радиопередатчиком нелицензируемого диапазона частот для дистанционной
передачи данных о потреблении воды. Радиопередатчик встроен в счетчик в виде
дополнительных электронных компонентов и антенны на единой печатной плате устройства.
Радиопередатчик обеспечивает передачу данных в программно-технический комплекс.
Программно-технический комплекс обеспечивает отображение данных в личном кабинете
пользователя.
2
Счетчики выпускаются в различных модификациях и исполнениях.
Структура обозначения счетчиков:
АКВА
ВОСТОК
L
D
Соответствие метрологическому классу по
ГОСТ Р 50193.1-92
Варианты значений:
В – соответствие метрологическому классу В
С – соответствие метрологическому классу С
Диаметр условного прохода в мм
Варианты значений:
D15– 15 мм
D20– 20 мм
D25– 25 мм
D32– 32 мм
D40– 40 мм
Длина счетчика воды в мм
Варианты значений:
L80– 80 мм
L110 – 110 мм
L130 – 130 мм
L165 – 165 мм
L170 – 170 мм
L190 – 190 мм
L260 – 260 мм
L300 – 300 мм
Буквенный шифр –
название счетчика воды
Защита от несанкционированного доступа к внутренним элементамсчетчика
обеспечивается неразборной конструкцией счетного механизма, в которой прозрачная крышка
счетного механизма запрессовывается на корпус измерительной камеры и не может быть снята
без разрушения, либо предусмотрено защитное кольцо, с помощью которого счетный механизм
крепиться к корпусу измерительной камеры. Кольцо препятствует получению доступа к
внутренним элементам счетчика без видимого повреждения.
Общий вид счетчиков холодной и горячей воды крыльчатых типа АКВА-ВОСТОК
представлен на рисунке 1.
Схема пломбировки счетчиков с защитным кольцом приведена на рисунке 2.
3

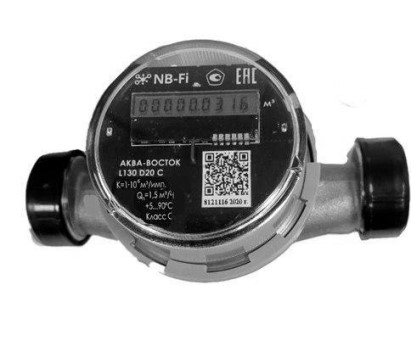

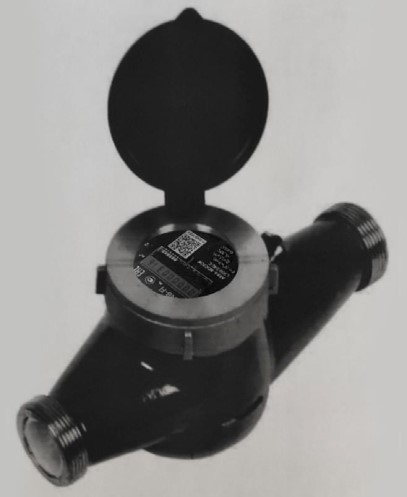

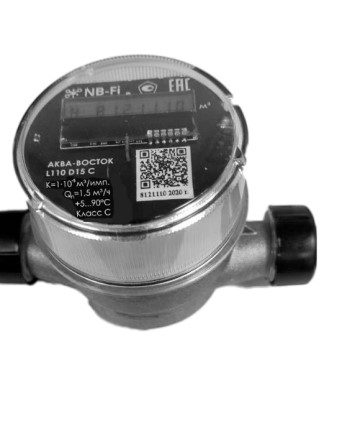

Рисунок 1 – Общий вид счетчиков холодной и горячей воды крыльчатых типа АКВА-ВОСТОК
Пломба

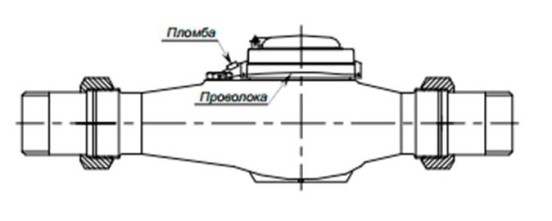

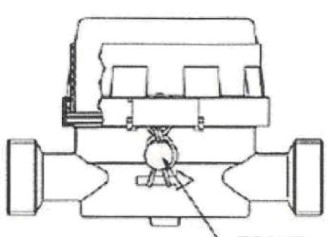

Рисунок 2 – Схема пломбировки счетчиков, обозначение места нанесения знака поверки
4
Программное обеспечение
Программное обеспечение (далее – ПО) не разделено на метрологически значимую
часть и метрологически незначимую часть. ПО в счетчиках является встроенным и
устанавливается в энергонезависимую память при изготовлении и не может быть изменено в
процессе эксплуатации.
Уровень защиты программного обеспечения счетчиков холодной и горячей воды
крыльчатых типа АКВА-ВОСТОК – «высокий» в соответствии с Р 50.2.077 – 2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии ПО, не ниже
Значение
1
15
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диаметр условного прохода, Ду, мм15
Значение
20253240
ВСВ
СВСВС
ВС
0,03 0,015 0,05
0,12 0,0225 0,2
1,5 1,5 2,5
3 3 5
0,025 0,07 0,035 0,12 0,06
0,0375 0,28 0,0525 0,48 0,09
2,5 3,5 3,5 6 6
5771212
0,2 0,1
0,8 0,15
1010
2020
Метрологический класс по
ГОСТ Р 50193.1-92
Расход воды, м
3
/ч:
-минимальный (q
min
)
-переходный (q
t
)
-номинальный (q
n
)
-максимальный (q
max
)
Максимальный объем воды, м
3
:
37,5 62,5
1125 1875
87,5
2625
150 250
4500 7500
- за сутки
- за месяц
Пределы допускаемой
относительной погрешности
измерения объема в диапазоне
расходов, %:
- от q
min
(вкл.) до q
t
(искл.)
- от q
t
(вкл.) до q
max
(вкл.)
Порог чувствительности, м
3
/ч
5
2
0,5·q
min
Таблица 3 – Основные технические характеристики
1
0,1
3
Наименование характеристики
Диаметр условного прохода, Ду, мм15
Значение
20253240
горизонтальная, вертикальная
от +5 до +90
99999,999
Вариант установки счетчика
Температура измеряемой среды, ºС
Максимальное рабочее избыточное давление
воды, МПа, не более
Потеря давления при максимальном расходе,
МПа, не более
Емкость счетного механизма, м
3
Напряжение элемента питания постоянного тока,
В, не менее
5
Значение
20253240
от +5 до +50
80
от 84 до 106,7
Продолжение таблицы 3
Наименование характеристики
Диаметр условного прохода, Ду, мм15
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Присоединительная резьба по ГОСТ 6357-81
-BB- B
G1 - BG2 - B
G G1 - G1
Габаритные размеры счетчиков, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
300
210
375
0,751,52,02,53
12
110000
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на лицевую часть счетного
механизмасчетчиковхолоднойигорячейводыкрыльчатыхтипаАКВА-ВОСТОК
тампопечатным способом.
1 шт.
Обозначение
Количество
ПС 26.51.63-001-88507126-2020
Комплектность средства измерений
Таблица 4 – Комплектность счетчиков
Наименование
Счетчик холодной и горячей воды
крыльчатый АКВА-ВОСТОК
Паспорт
Комплект монтажных частей
*
1 шт.
1 шт.
Методика поверкиМП 208-007-20201 экз. на партию
*
Поставляется по заказу в соответствии с исполнением счетчика. По требованию заказчика
допускается поставка без обратного клапана и комплекта монтажных частей.
Поверка
осуществляется по документу МП 208-007-2020 «ГСИ. Счетчики холодной и горячей воды
крыльчатые типа АКВА-ВОСТОК. Методика поверки» утвержденному ФГУП «ВНИИМС»
08.04.2020 г.
Основные средства поверки:
установка поверочная 3-го разряда согласно ГПС (часть 1) утвержденной приказом
Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от
0,01 до 10,0 м
3
/ч, пределы допускаемой относительной погрешности измерений ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений, и
на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной
настройки.
6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной и горячей воды крыльчатым типа АКВА-ВОСТОК
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ТУ 26.51.63-001-88507126-2020 Счетчики холодной и горячей воды крыльчатые типа
АКВА-ВОСТОК. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «ЦУРОГ-1» (ООО «ЦУРОГ-1»)
ИНН: 2723114194
Адрес: 680051, г. Хабаровск, ул. Ворошилова, 48-Б
Телефон: 8-(4212)-380-381
Е-mail: priborucheta_dv@mail.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8-(495)-437-55-77, 8-(495)-437-56-66
Web-сайт:
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа №30004-13 выдан 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28094-04 | Счетчики-расходомеры массовые | RHM | Фирма "Rheonik Messgerate GmbH", Германия | 2 года | Перейти |
| 8155-81 | Счетчики миллиампер-часов | СКП | СПП "Союзэнергоавтоматика", Украина, г.Киев | Нет данных | Перейти |
| 33226-06 | Счетчики электрической энергии статические | СЭО-1.18 | ФГУП "Нижегородский завод им.М.В.Фрунзе" (НЗиФ), г.Нижний Новгород | 16 лет | Перейти |
| 13451-98 | Счетчики электрической энергии трехфазные статические | ПСЧ-4, ПСЧ-4Р | ГУП "Нижегородский завод им.М.В.Фрунзе", г.Нижний Новгород | 6 лет | Перейти |
| 14409-95 | Счетчики газа | ГС4 (GS4) | ЗАО "ТАТЭ", г.Тюмень | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
