Термометры цифровые многофункциональные , ГРСИ 80343-20
Номер госреестра:
80343-20
Наименование СИ:
Термометры цифровые многофункциональные
Обозначение типа:
Производитель:
Компания "Emerson Electric Co.", США; Заводизготовитель "Cooper-Atkins Corporation", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 14
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2244
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры цифровые многофункциональные
Назначение средства измерений
Термометры цифровые многофункциональные (далее
комплекте с первичными термопреобразователями (зондами)
по тексту – термометры) в
предназначены для измерений
температуры жидких, газообразных, сыпучих сред, а также для измерений температуры
поверхности твердых тел.
Описание средства измерений
Принцип действия термометров основан на измерении электрических сигналов (trial-
ЭДС) и преобразовании их в значения температуры с последующей индикацией на дисплее или
передачей данных по беспроводно
Bluetooth на мобильное устройство или ПК.
Термометры состоят из электронного блока модели 20200 с автономным питанием и
подключаемыхкнемусменныхдатчиковтемпературы(измерительныхзондов)-
термоэлектрических преобразователей (ТП) с НСХ типа «K» по ГОСТ Р 8.585-2001.
Принципработытермопреобразователейоснованнаявлениивозникновения
термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных
металлов или сплавов, места соединений (спаи) которых находятся при разной температуре.
Величина термоэлектродвижущей силы определяется типом материалов чувствительных
элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термометрымогуткомплектоватьсяпятьюсменнымиизмерительнымизондами
следующих моделей: 50208-К, 50207-К, 50306-К, 50014-К, 50004-К. Сменные измерительные
зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также
по конструктивному исполнению.
Измерительный зонд 50208-К предназначен для измерений температуры жидких сред и
состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, удлинительных
термоэлектродных проводов в металлической армированной защитной оболочке со штекерным
соединением с плоскими разъемами.
Измерительный зонд 50207-К используется для измерений температуры жидких и
твердых сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали со
штекерным соединением с плоскими разъемами.
Измерительный зонд 50306-К предназначен для измерений температуры газообразных
сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, снабженный
защитной арматурой в виде пустотелого цилиндрического перфорированного корпуса,
зажимногокреплениядлямонтажазонданаобъектизмеренийиудлинительных
термоэлектродных проводов в металлической армированной защитной оболочке со штекерным
соединением с плоскими разъемами.
Зонды 50014-К и 50004-К предназначены для измерений температуры поверхностей.
2
Измерительный зонд 50014-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей
стали, который интегрирован в корпус держателя, выполненного из тефлона (фторопласта),
удлинительных термоэлектродных проводов в металлической армированной защитной
оболочке со штекерным соединением с плоскими разъемами. Держатель обладает прижимной
ручкой и утяжелителем, вес которого достаточен для плотного прижима термочувствительной
зоны зонда к измеряемому объекту.
Измерительный зонд 50004-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей
стали, который размещен во фторопластовом держателе, закрепленном на выносную штангу
для ручного удержания, удлинительных термоэлектродных проводов в защитной оболочке со
штекерным соединением с плоскими разъемами.
Электронный блок термометра конструктивно выполнен в компактном корпусе из
пластика и имеет на передней панели трехразрядный жидкокристаллический дисплей и кнопки
управления. Внутри корпуса блока размещена электронная схема на печатной плате и отсек для
одной щелочной батареи размера АА. В верхней части корпуса электронного блока находится
разъем для подключения измерительного зонда.
Фотографии внешнего вида электронного блока термометра, транспортировочного
чемодана с электронным блоком термометра и измерительными зондами представлены на
рисунках 1 и 2. Внешний вид измерительных зондов приведен на рисунке 3.
3

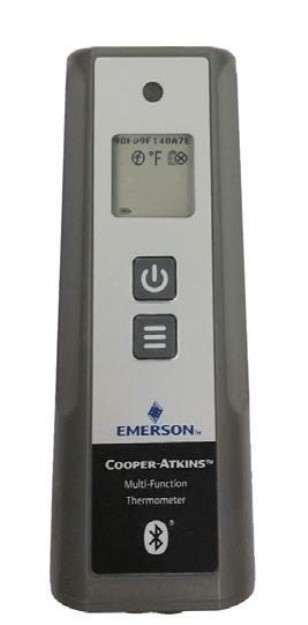

Рисунок 1 - Внешний
вид электронного блока
термометра цифрового
многофункционального

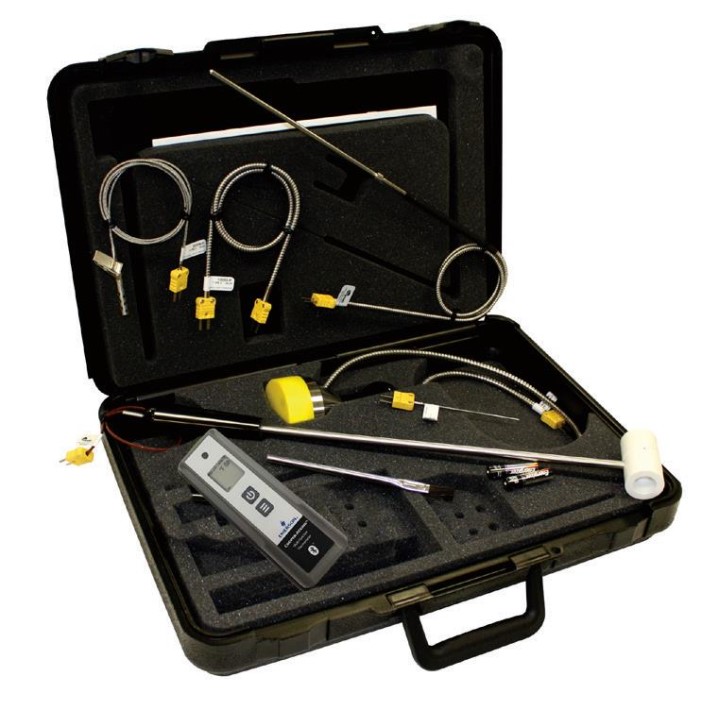

Рисунок 2 - Общий вид поставляемого комплекта: переносной
чемодан для транспортировки термометра с измерительными
зондами

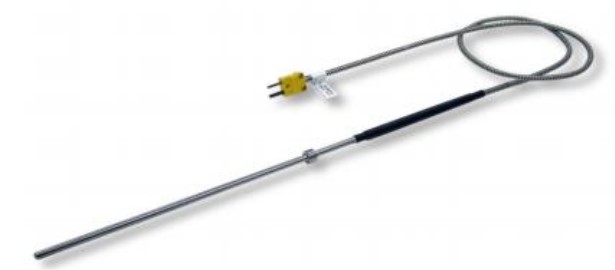

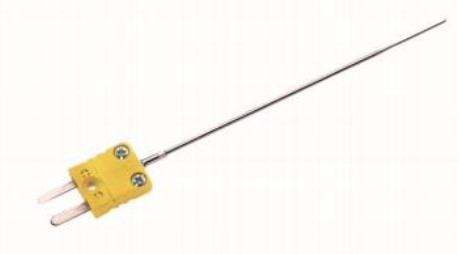

а) 50208-К
б) 50207-К

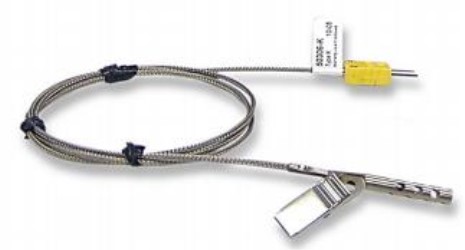

в) 50306-К

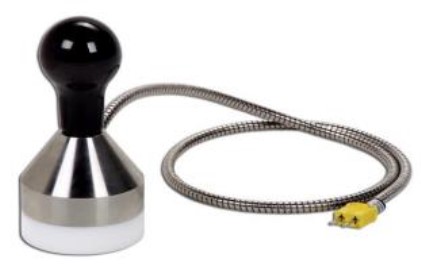

г) 50014-К
4

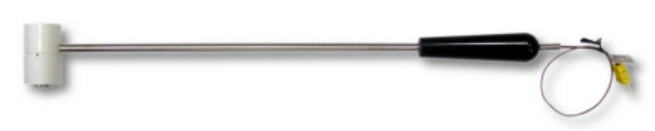

д) 50004-К
Рисунок 3 - Общий вид измерительных зондов (датчиков температуры)
Пломбирование термометров не предусмотрено.
Программное обеспечение
Термометры trial встроенное, метрологически значимое программное обеспечение (ПО),
предназначенное для обработки измерительной информации и индикации результатов измерений
на дисплее. ПО устанавливается в термометр на заводе-изготовителе во время производственного
цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция
термометра исключает возможность несанкционированного влияния на ПО и измерительную
информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего
времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты
встроенного ПО от непреднамеренных и преднамеренных изменений – «высокий».
Идентификационные данные встроенного ПО – отсутствуют.
от -73 до +538
±0,8
К
Метрологические и технические характеристики
Метрологические и основные технические характеристики термометров приведены в
таблицах 1 и 2.
Таблица 1 - Метрологические характеристики термометров
Значение
от -40 до +149
от -40 до +260
от -73 до +260
от -40 до +205
от -73 до +316
Наименование характеристики
Диапазон измерений и преобразования температуры
электронного блока, ºС
Пределы допускаемой основной абсолютной
погрешности измерений и преобразования
температуры электронного блока, ºС
Диапазон измерений температуры термометром (в
зависимости от используемого измерительного зонда),
ºС
-50004-К
-50014-К
-50207-К
-50208-К
-50306-К
Условноеобозначениеноминальной статической
характеристики ЧЭпо ГОСТ Р 8.585-2001 (МЭК 60584-
1:2013)
Пределы допускаемой основной абсолютной
погрешности измерений температуры термометром (в
зависимости от используемого измерительного зонда),
ºС
-50004-К
±3,0
(*)
(от -40 до 0 °С включ.),
±2,0
(*)
(св 0 до +70 °С включ.),
±4,0
(*)
(св +70 до +100 °С включ.)
-50014-К
-50207-К
-50208-К
±3,0
(*)
(от -40 до 0 °С включ.),
±2,0
(*)
(св 0 до +70 °С включ.),
±4,0
(*)
(св +70 до +149 °С включ.)
±5,0
(*)
(св +149 до +260 °С включ.)
(**)
5
Наименование характеристики
-50306-К
Значение
±5,0
(*)
(св +100 до +149 °С включ.)
(**)
±2,0
(*)
±2,0
(*)
±3,0
(*)
±0,07
0,1
Значение
6
Наименование характеристики
Пределы допускаемой дополнительной абсолютной
погрешности электронного блока термометра при
изменении температуры окружающей среды от
нормальных условий в диапазоне от -20 до +50 ºС,
ºС/1 ºС
Разрешающая способность дисплея электронного
блока, °С
Нормальные условия:
- температура окружающей среды, °С
от +20 до +30
Примечания к таблице 1:
(*)
– погрешность нормирована вместе с электронным блоком.
(**)
– при измерении температуры поверхности твердых тел с применением специальной
теплопроводящей пасты.
134×47×46
Значение
135
1,5
9,0
18,5
1,5
5,0
770
825
130
6,0
16,0
16,5
32,0
63,5
Таблица 2 - Основные технические характеристики термометров
Наименование характеристики
Масса электронного блока, г, не более
Габаритные размеры электронного блока (Д×Ш×Г),
мм, не более
Напряжение питания, В
Длина монтажной части зонда, мм, не более
-50207-К
-50208-К
Диаметр монтажной части зонда, мм, не более
-50207-К
-50208-К
Длина зонда, мм, не более
-50004-К
- 50014-К
- 50306-К
Диаметр защитной арматуры зонда, мм, не более
-50306-К
Диаметр измерительной площадки зонда, мм, не более
-50004-К
-50014-К
Диаметр прижимной площадки зонда, мм, не более
-50004-К
-50014-К
Рабочие условия эксплуатации:
- температура окружающей среды, °С:
- относительная влажности воздуха, %
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
от -20 до +50
до 90
40000
5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
7
Первичный термопреобразователь (зонд)
1 экз.
Примечание
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Электронный блок термометра MFT
Кол-во
1 шт.
модель и количество в
соответствии с заказом
по
дополнительному
заказу
Руководство по эксплуатации (на русском
языке)
Методика поверки МП 207-052-2020
Переносной чемодан для транспортировки
Удлинительный кабель
Кисточка для очистки поверхностей
Щелочная батарейка типа АА
1 экз.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляетсяподокументуМП207-052-2020«ГСИ.Термометрыцифровые
многофункциональные. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.09.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный
ЭТС-100 (Регистрационный №19916-10);
ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.15(М)
(Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Калибратор температуры поверхностный КТП-2 (Регистрационный № 53247-13);
Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный
№ 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических
характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам
цифровым многофункциональным
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация компании изготовителя.
8
Изготовитель
Компания «Emerson Electric Co.», США
Адрес: 8000 West Florissant Avenue, P.O. Box 4100, St. Louis MO 63136, USA
Web-сайт:
Завод-изготовитель
«Cooper-Atkins Corporation», США
Адрес: 33 Reeds Gap Road Middlefield, CT 06455-0450, USA
Телефон: +1 (860) 347-22-56
Web-сайт:
е-mail:
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5, эт. 4, ком 7б
Телефон:
факс: +7 (495) 424-88-50
Web-сайт: www.emerson.ru, е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
е-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6055-77 | Вольтметры постоянного тока дифференциальные цифровые | В2-34 | Завод радиоизмерительных приборов, г.Краснодар | Нет данных | Перейти |
| 43158-09 | Счетчики электрической энергии трехфазные статические многофункциональные | РиМ 889 исп. РиМ 889.00, РиМ 889.01, РиМ 889.02, РиМ 889.10, РиМ 889.11, РиМ 889.12 | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 10 лет | Перейти |
| 26724-04 | Миллиомметры цифровые | GOM-802 | Фирма "Good Will Instrument Co., Ltd.", Тайвань | 1 год | Перейти |
| 29096-05 | Преобразователи измерительные цифровые постоянного тока | ЦА 9056 | ООО "Энерго-Союз", Беларусь, г.Витебск | 1 год | Перейти |
| 18837-99 | Мультиметры цифровые | Крейтовая система LTC-002 | ЗАО "Л-Кард", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
