Номер госреестра:
80342-20
Наименование СИ:
Детекторы горючих газов
Обозначение типа:
JTFPH07A/TCM
Производитель:
Tianjin Puhai New Technology Co., Ltd., Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 13
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2244
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Детекторы горючих газов JTF-PH07A/TCM
Назначение средства измерений
Детекторы горючих газов JTF-PH07A/TCM (далее – детекторы) предназначены для не-
прерывного измерения содержания метана и оксида углерода и выдачи сигнализации о пре-
вышении установленных пороговых значений в воздухе.
Описание средства измерений
Детекторы горючих газов JTF-PH07A/TCM являются стационарными двухканальными
приборами непрерывного действия. Способ отбора проб – диффузионный. Анализируемый
воздух поступает к сенсору через отверстия в корпусе. Общий вид детекторов представлен на
рис. 1.
Конструктивно детекторы выполнены в едином пластмассовом корпусе, внутри которого
расположены электронный блок и устройство сигнализации. На передней панели корпуса рас-
положены светодиоды: светодиод зеленого цвета сигнализирует о включении в сеть, светоди-
од красного цвета - о превышении порогового значения концентрации загазованности, свето-
диод желтого цвета – о неисправности.
Детекторы оснащены токовым выходом для управления внешними устройствами (отсеч-
ным клапаном). При срабатывании сигнализации одновременно через токовый выход подается
сигнал для переключения клапана.
Принцип действия детекторов – электрохимический, основанный на изменении сопро-
тивления полупроводникового чувствительного элемента в зависимости от содержания кон-
тролируемого компонента в окружающем воздухе. Выходной сигнал подается на усилитель
тока и далее на компаратор, где сравнивается с опорным сигналом, соответствующим порогу
срабатывания. При превышении уровня выходного сигнала уровня опорного сигнала компара-
тор выдает сигнал на срабатывание сигнализации.
2

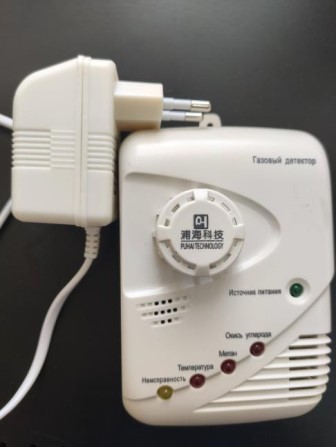

Рис. 1 – Фотография общего вида детекторов горючих газов JTF-PH07A/TCM
Пломбирование от несанкционированного доступа проводят с помощью наклейки, нане-
сенной на заднюю панель корпуса детектора на винт крепления.

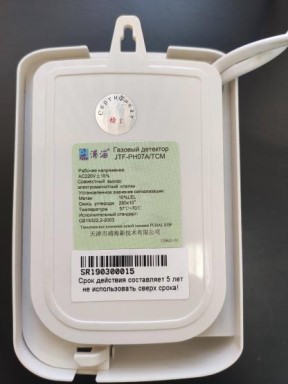

Схема пломбирования от несанкционированного доступа детекторов представлена на
рисунке 2.
Рисунок 2 – Схема пломбирования от несанкционированного доступа
Программное обеспечение
отсутствует.
детекторов горючих газов JTF-
Метрологические и технические характеристики
Основные метрологические и технические характеристики
PH07A/TCM приведены в таблице 1.
Таблица 1
Наименование параметра
Значение
Порог срабатывания сигнализации, % НКПР (по метану СН
4
)10
Пределы допускаемой абсолютной погрешности, % НКПР ± 5
Порог срабатывания сигнализации, массовая концентрация,
мг/м
3
(по оксиду углерода СО)300
Пределы допускаемой абсолютной погрешности, мг/м
3
± 60
Время срабатывания сигнализации, с, не более 60
Время выхода на режим, мин, не более 3
Потребляемая мощность, ВА, не более 4
Уровень звукового сигнала сигнализации, дБ, не менее 70
Габаритные размеры, мм, не более
- длина136
- ширина 85
- высота 49
Масса, кг, не более0,4
Средний срок службы, лет 5
Средняя наработка на отказ, ч 10 000
Место пломбировки
3
от 0 до плюс 40
от 86 до 106
95
220 ± 33
50 ± 1
Значение
Продолжение таблицы 1
Наименование параметра
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
- относительная влажность воздуха при 40˚С, %, не более:
- напряжение переменного тока, В
- частота переменного тока, Гц
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2 – Комплектность средства измерений
Наименование
Детектор горючих газов JTF-PH07A/TCM
Руководство по эксплуатации
Методика поверки
Комплект крепежа
Обозначение
–
–
МП 205-14-2020
–
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-14-2020 «ГСИ. Детекторы горючих газов JTF-
PH07A/TCM. Методика поверки», утверждённому ФГУП «ВНИИМС» « 28 » июля 2020 г.
Основные средства поверки:
- ГСО № 10532-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метро-
логических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к детекторам
горючих газов JTF-PH07A/TCM
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах»
ГОСТ Р 50194-1-2012. Сигнализаторы горючих газов для жилых помещений. Часть 1.
Общие технические требования и методы испытаний
ГОСТ Р 52084-2003. Приборы электрические бытовые. Общие технические условия
Техническая документация фирмы-изготовителя.
Изготовитель
Tianjin Puhai New Technology Co., Ltd, Китай
Адрес: Ltd,3-4F.BuildingB .,No.6 ZiyuanRoad,HuayuanIndustryDevelopment Area,Tian-
jin.300384.Китай
Тел./факс: 86-22-83711961
Web-сайт: http://www.globalsources.com/puhai.co
4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 29.03.2018 г.
