Счетчики воды крыльчатые универсальные САПФИР, ГРСИ 80332-20
Номер госреестра:
80332-20
Наименование СИ:
Счетчики воды крыльчатые универсальные
Обозначение типа:
САПФИР
Производитель:
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 2
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2244
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды крыльчатые универсальные САПФИР
Назначение средства измерений
Счетчики воды крыльчатые универсальные САПФИР (далее – счетчики) предназна-
чены для измерений объема воды в трубопроводах систем водоснабжения и теплоснабжения.
Описание средства измерений
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки,
вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки
пропорционально объему воды, протекающей через счетчик.
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного
механизма и индикаторного устройства. Вода подается во входной патрубок проточной части
счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патру-
бок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индика-
торном устройстве, выраженное в единицах измерения объема.
Счетчики выпускаются в следующих модификациях в зависимости от диаметра
условного прохода (ДУ): САПФИР-15, САПФИР-20, САПФИР-25, САПФИР-32, САПФИР-
40 и САПФИР-50 (ДУ соответственно 15, 20, 25, 32, 40 и 50 мм).
Счетчики, имеющие механизм, через который протекает жидкость являются мокро-
ходными и имеют в обозначении букву «М». Счетчики, имеющие изолированный от воды
счетный механизм, являются сухоходными (буква «М» в обозначении отсутствует).
Счетчики, предназначенные для измерения объема воды с температурой в диапазоне
(5 – 90) °С имеют корпус красного цвета или наклейку красного цвета, или красное зажимное
кольцо, или в обозначении букву «Г»; счетчики, предназначенные для измерения объема во-
ды с температурой в диапазоне (5 – 40) °С имеют корпус синего цвета или наклейку синего
цвета, или синее зажимное кольцо, или букву «Х» в обозначении.
Счетчики выпускаются под логотипом «ЭКО-М». Логотип может быть изменен по
решению изготовителя.
Счетчики имеют метрологический класс А, В или С по ГОСТ Р 50601-93.
Счетчики trial иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм³/имп.
При оснащении счетчика импульсными датчиками в обозначении счетчика указывается буква
«И».
Счетчики могут дополнительно комплектоваться системой дистанционной передачи
данных через интерфейсы типа RS-485, RS-232C и через каналы беспроводной связи (радио-
каналы) посредством радиомодуля и энергоэффективных сетей дальнего радиуса действия.
Счетчики, использующие канал передачи данных RS-485, имеют в обозначении
«RS-485».
Счетчики, использующие канал передачи данных RS-232C, имеют в обозначении
«RS-232C».
Счетчики, использующие канал передачи данных MBus, имеют в обозначении «MB».
2
Счетчики, использующие канал передачи данных в сети Lora Wan и Lora, имеют в
обозначении «L».
Счетчики, использующие канал передачи данных в сети Wi-Fi и Bluetooth, имеют
в обозначении «W».
Счетчики, использующие канал передачи данных в сети сотовой связи (IoT), имеют в
обозначении «N».
Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики с неразборным зажимным кольцом не пломбируются, с разборным зажим-
ным кольцом – пломбируются на кольце.

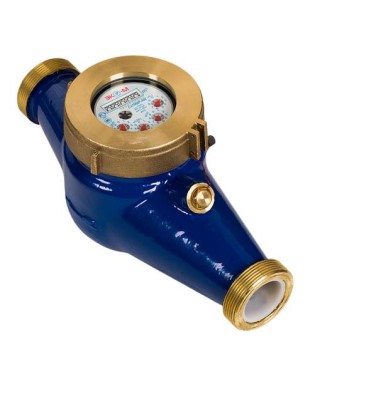

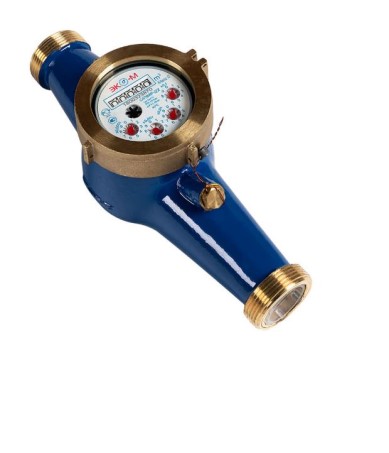

Общий вид счетчиков с указанием места пломбирования представлен на рисунках
1–8.

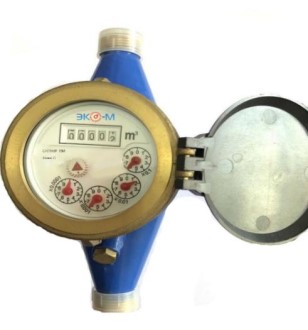

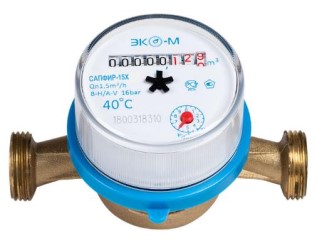

Рисунок 1 – Общий вид счетчиков (САПФИР-15)
место пломбирования
3

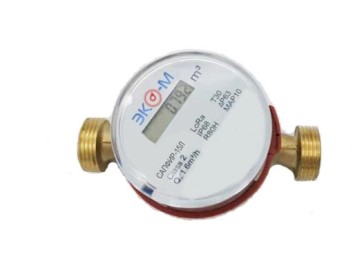

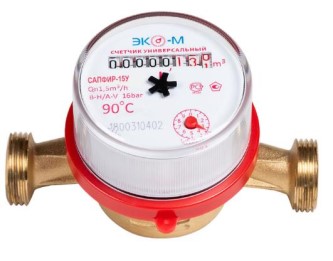

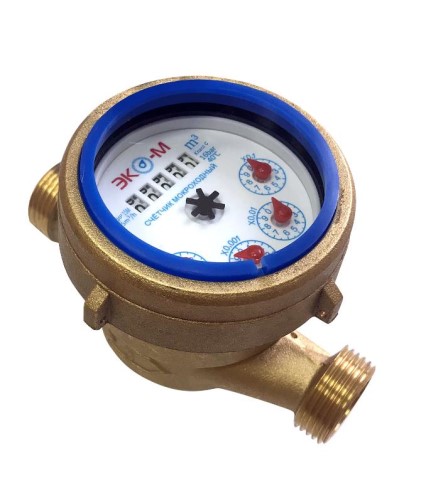

Рисунок 2 – Общий вид счетчиков (САПФИР-15 мокроходный)

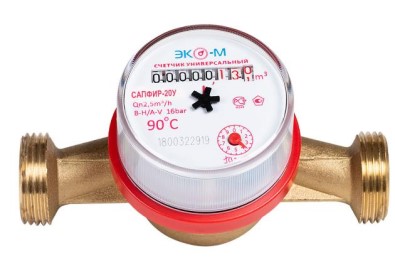

Рисунок 3 – Общий вид счетчиков (САПФИР-20)
место пломбирования
место пломбирования
4

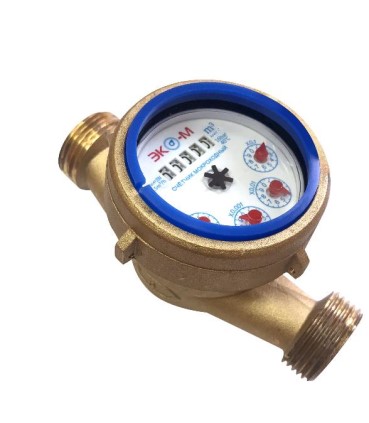

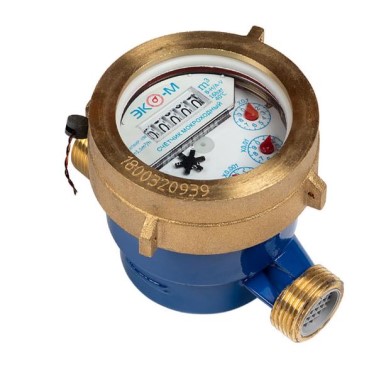

Рисунок 4 – Общий вид счетчиков (САПФИР-20 мокроходный)

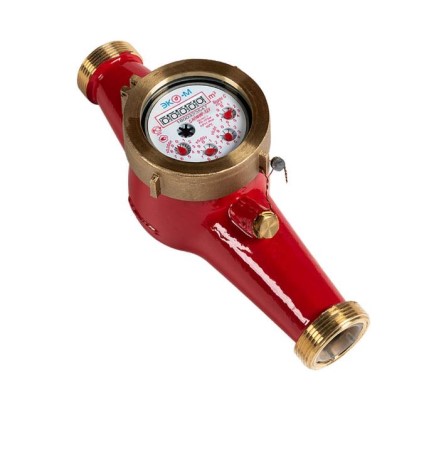

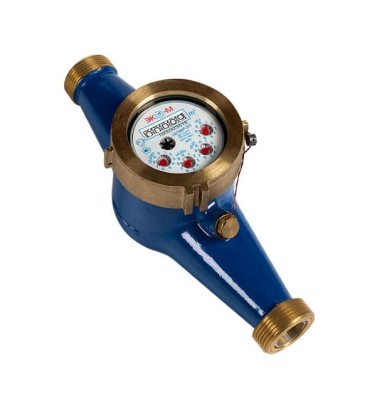

Рисунок 5 – Общий вид счетчиков (САПФИР-32)
место пломбирования
место пломбирования
5

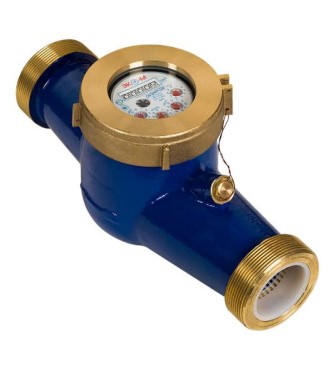

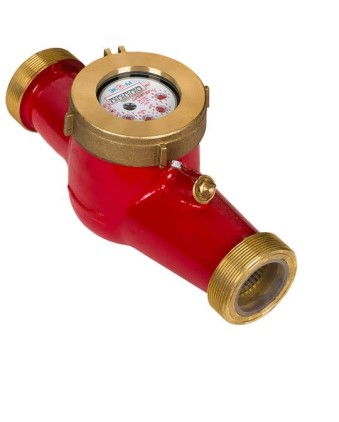

Рисунок 6 – Общий вид счетчиков (САПФИР-40)

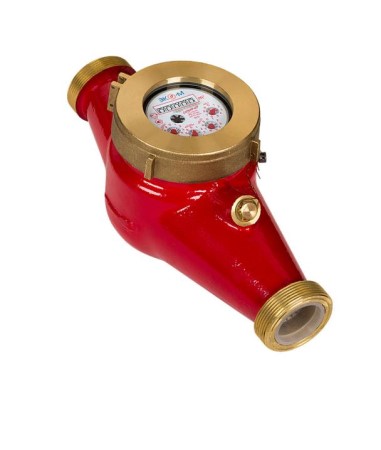

Рисунок 7 – Общий вид счетчиков (САПФИР-50)
место пломбирования
место пломбирования
6

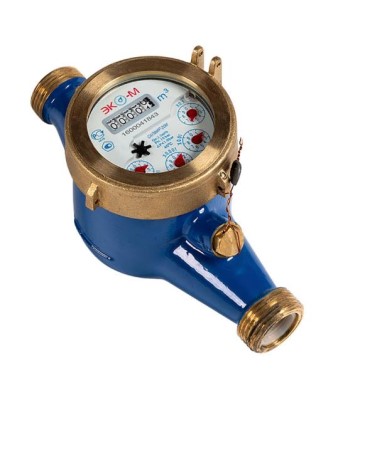

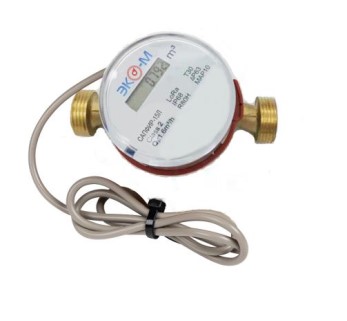

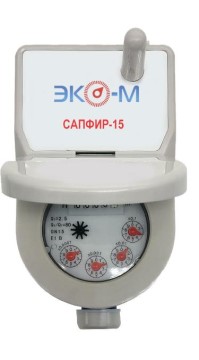

Рисунок 8 – Общий вид счетчиков САПФИР с каналами передачи данных
7
Программное обеспечение
Счетчики имеют встроенное, неперезагружаемое программное обеспечение (ПО),
устанавливаемое в энергонезависимую память при изготовлении. Метрологические характе-
ристики счетчиков нормированы с учетом влияния программного обеспечения.
ПО счетчика разделено на метрологически значимую и метрологически незначимую
части. К метрологически значимой части относятся программные модули, выполняющие
функции сбора, передачи, обработки и представления измерительной информации. К метро-
логически незначимой части относятся программные модули меню, формата отображения
данных, структуры коммуникационного протокола.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Значение
MB
RS
L
N
W
Ekomera_MBus
Ekomera_RS
Lora_868
Ekomera_Serv
Ekomera_Serv
Не ниже
1.0хх*
Не ниже
1.0хх*
Не ниже
1.0хх*
Не ниже
1.0хх*
Не ниже
1.0хх*
–
–
–
–
–
Таблица 1 – Идентификационные данные ПО
Идентификацион-
ные данные (при-
знаки)
Канал передачи
данных
Идентификацион-
ное наименование
ПО
Номер версии
(идентификаци-
онный номер) ПО
Цифровой иден-
тификатор ПО
* обозначение «х» в записи номера версии заменяет элементы, отвечает за метрологически
незначимую часть.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
152025324050
0,06 0,1 0,14 0,24 0,4 0,6
0,03 0,05 0,07 0,12 0,2 0,3
0,015 0,025 0,035 0,06 0,1 0,15
Диаметр условного прохода (ДУ), мм
Минимальный расход Q
min
, м
3
/ч:
– класс А
– класс В
– класс С
Переходный расход Q
t
, м
3
/ч:
– класс А
– класс В
0,15 0,25 0,35 0,6 1,0 1,5
0,12 0,2 0,28 0,48 0,8 1,2
0,0225 0,0375 0,0525 0,09
1,5 2,5 3,5 6
35712
0,15 0,225
10 15
20 30
– класс С
Номинальный расход Q
n
, м
3
/ч
Максимальный расход Q
max
, м
3
/ч
Порог чувствительности м
3
/ч, не более
– для класса А, В
– для класса С
0,5·Q
min
0,012 0,0150,020,03
0,050,1
Пределы допускаемой относительной погреш-
8
Значение
±5
±2
Наименование характеристики
ности при измерении объёма, %
в диапазонах: от Q
min
до Q
t
от Q
t
(включ.) до Q
max
Цена наименьшего деления индикаторного
устройства, м³
Емкость индикаторного устройства, м³
0,00010,001
99999
от 5 до 50
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
Диаметр условного прохода (ДУ), мм152025324050
Максимальное рабочее давление, МПа 1,6
Габаритные размеры, мм, не более
– длина
– ширина
– высота
Масса, кг, не более
110195260260300300
(80)
82106190190250280
76 99120120150180
0,7 1,5 2,1 2,4 4,3 12
Рабочие условия эксплуатации:
- температура окружающего воздуха,
С
- относительная влажность при температуре
35
С, %
Средняя наработка на отказ, ч
Средний срок службы, лет
до 95
75 000
12
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также на лицевую панель
счетчика методом флексографии.
–
1
–
1
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Кол-во,
шт.
Примечание
–
МП 31-221-2020
1
1
на партию
по отдельному
заказу
по отдельному
заказу
Счетчик воды крыльчатый универсаль-
ный САПФИР
Руководство по эксплуатации (паспорт)
Методика поверки
Комплект монтажных частей
и принадлежностей
Упаковка
Датчик импульсов
Обратный клапан
–
–
–
1
1
1
Поверка
осуществляется по документу МП 31-221-2020 «ГСИ. Счетчики воды крыльчатые универ-
сальные САПФИР. Методика поверки», утвержденному УНИИМ – филиалом ФГУП
«ВНИИМ им.Д.И.Менделеева» 31.07.2020 г.
Основное средство поверки:
9
– эталон единицы объёмного расхода жидкости 3 разряда в соответствии с ГПС
(часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне значений
от 0,012 до 200 м
3
/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации (паспорт) и (или) в свиде-
тельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
воды крыльчатым универсальным САПФИР
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной пове-
рочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 4213-005-42847680-2020 Счетчики воды крыльчатые универсальные САПФИР.
Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА»
(ООО «СК «ЭКОМЕРА»), ИНН 7724311892
Адрес: 121471, г. Москва, ул. Рябиновая, д. 55, строение 3, пом.2-3
Тел.: (495) 66-96-726, e-mail: d.stepanov@ekomera.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального государ-
ственного унитарного предприятия «Всероссийский научно-исследовательский институт
метрологии им.Д.И.Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения
типа № RA.RU.311373 от 19.10.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13400-92 | Счетчики крыльчатые холодной воды | СВ-15 | ГНЦ РФ "НИИТеплоприбор", г.Москва | 2 года | Перейти |
| 13966-94 | Счетчики холодной воды | СКВ-7/25 | АП "Смоленский опытный завод НИИТеплоприбора", г.Смоленск | 6 лет | Перейти |
| 14415-95 | Счетчики электрической энергии однофазные одно и двухтарифные | А1-5, А1-5Д | Завод "ЕЛИА" ЕООД, Болгария | 16 лет | Перейти |
| 18720-99 | Счетчики холодной и горячей воды крыльчатые | WFU | ГУП "НПО автоматики - Региональный центр энергосбережений", г.Екатеринбург | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 9226-83 | Измерители крутящего момента на быстроходном валу ротора буровых установок универсальные | ИМ-1 | Завод средств автоматизации ПО "Союзнефтеавтоматика", г.Лениногорск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
