Преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-Ni-5-68450-BB1382A-03, ГРСИ 80326-20
Номер госреестра:
80326-20
Наименование СИ:
Преобразователи термоэлектрические с унифицированным выходным сигналом
Обозначение типа:
2хNiCr-Ni-5-68450-BB1382A-03
Производитель:
Фирма "Dittmer Temperaturfuhler GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
00MAW40CT010, 00MAW40CT011, 00MAW40CT012
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 12
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2243
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические с унифицированным выходным сигналом
2хNiCr-Ni-5-68450-BB1382A-03
Назначение средства измерений
Преобразователитермоэлектрическиесунифицированнымвыходным
2хNiCr-Ni-5-68450-BB1382A-03(далеепо тексту–термопреобразователи
предназначены для измерений температуры на выходе из пароохладителя
сигналом
или ТП)
в составе
паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемой на ПАО
«Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.
Описание средства измерений
Принцип действия термопреобразователей основан на термоэлектрическом эффекте -
генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур
между двумя соединениями различных металлов или сплавов, образующих часть одной и той
же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20
мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу
HART).
ТП имеют разборную конструкцию и конструктивно выполнены в виде измерительной
вставки, измерительного преобразователя (ИП) типа PR 5335A (Регистрационный № 70943-18)
и защитной арматуры с монтажными элементами, которая соединена с защитной головкой
формы DA-B с кабельным выводом.
Измерительная вставка состоит из двух чувствительных элементов (ЧЭ) - термопар
кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К»
по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией
термоэлектродов.Материалтрубкиизмерительнойвставкиизащитнойарматуры-
нержавеющая сталь.
Общий вид ТП представлен на рисунках 1 и 2.

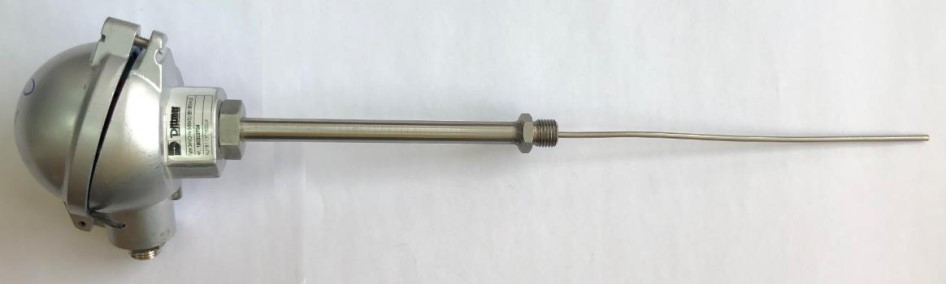

Рисунок 1 – Общий вид ТП в сборе
2

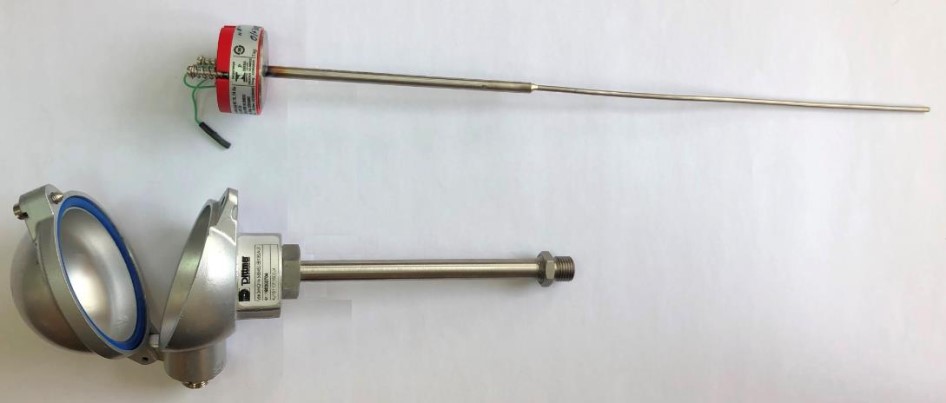

Рисунок 2 – Общий вид ТП в разобранном виде
Пломбирование преобразователей термоэлектрических с унифицированным выходным
сигналом 2хNiCr-Ni-5-68450-BB1382A-03 не предусмотрено.
Программное обеспечение
Метрологически значимым является только встроенное программное обеспечение (ПО),
которое устанавливается в электронный блокИП на заводе-изготовителе во время
производственного цикла. ПО недоступно пользователю и не подлежит изменению на
протяжении всего времени функционирования изделия. Структура ПО исключает возможность
несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные встроенного ПО отсутствуют.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологическиеиосновныетехническиехарактеристикипреобразователей
термоэлектрических с унифицированным выходным сигналом 2хNiCr-Ni-5-68450-BB1382A-03
приведены в таблицах 1, 2.
K
±0,025
Значение
от 0 до +300
1
±1,5
±2,5
Таблица 1 - Метрологические характеристики ТП
Наименование характеристики
Диапазон измерений температуры,
С
Условное обозначение номинальной статической характеристики
(НСХ) ЧЭ ТП по ГОСТ Р 8.585-2001
Класс допуска ЧЭ ТП по ГОСТ 8.585-2001
Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ,
°
С
Пределы допускаемой основной абсолютной погрешности ТП, °C
Пределы допускаемой дополнительной абсолютной погрешности
ТП, вызванной отклонением температуры окружающей среды от
нормальных условий (от +18 до +22 °С) в рабочем диапазоне
температур, °C/1 °C
3
100
Значение
от 4 до 20 мА/HART
от 8 до 35
200
3
380
от 3 до 6 (переходный)
0,48
Таблица 2 - Основные технические характеристики ТП
Наименование характеристики
ЭлектрическоесопротивлениеизоляцииТПмеждуцепью
чувствительного элемента и металлической частью защитной
арматуры при температуре от +15 до +35 °С и относительной
влажности от 30 до 80 %, МОм, не менее
Выходной сигнал
Напряжение питания постоянного тока, В
Длина монтажной части ТП, мм
Диаметр монтажной части ТП, мм
Габаритные размеры измерительной вставки, мм:
- длина
- диаметр
Масса, кг
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Средний срок службы, лет
от -40 до +85
95
10
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
2хNiCr-Ni-5-68450-BB1382A-03
3 шт.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Обозначение
Количество
Наименование
Преобразователь термоэлектрический с
унифицированным выходным сигналом
Паспорт (на русском языке)
Методика поверки
-
МП 207-049-2020
3 экз.
1 экз.
Поверка
осуществляется по документу МП 207-049-2020 «ГСИ. Преобразователи термоэлектрические с
унифицированным выходным сигналом 2хNiCr-Ni-5-68450-BB1382A-03. Методика поверки»,
утверждённому ФГУП «ВНИИМС» 13.08.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 ‒ термометр сопротивления эталонный
ЭТС-100/1 (Регистрационный № 19916-10);
ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.15(М)
(Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
4
Co. KG»,
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическимсунифицированнымвыходнымсигналом
2хNiCr-Ni-5-68450-BB1382A-03
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски.
измерений
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств
температуры.
Техническая документация фирмы «Dittmer Temperaturfuhler GmbH &
Германия.
Изготовитель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия
Адрес: Carl-Zeiss-Straße, 19, D-47475 Kamp-Lintfort
Тел.: +49 (0) 2841-92135-0
Web-сайт: www.dittmer-temperatur.de
E-mail: team@tematec.de
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин»
(ООО «Сименс Технологии Газовых Турбин»)
ИНН: 7804027534
Адрес: Россия, 188508, область Ленинградская, район Ломоносовский, улица Сименса
(Южная часть промзоны Горелово тер), дом 1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
