Установка измерительно-вычислительная УИВ 109, ГРСИ 80315-20
Номер госреестра:
80315-20
Наименование СИ:
Установка измерительно-вычислительная
Обозначение типа:
УИВ 109
Производитель:
Hewlett-Packard Company, Test and Measurement Organization, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
1
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2243
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка измерительно-вычислительная УИВ 109
Назначение средства измерений
Установка измерительно-вычислительная УИВ 109 (далее У 109) предназначена для из-
мерения электрических сигналов, поступающих с первичных преобразователей, а именно: дат-
чиков силы и момента (тензометрических весов), термометров сопротивления, датчиков давле-
ния, датчиков углового положения моделей летательных аппаратов (тензометрические датчики
уровня, акселерометров, потенциометров), перемещения, и обеспечивает перевод их в цифро-
вой сигнал, поступающий в обработку на персональном компьютере.
Описание средства измерений
Принцип действия УИВ 109 основан на питании датчиков постоянным напряжением,
преобразовании входных сигналов от датчиков в цифровую форму с помощью быстродейству-
ющего аналого-цифрового преобразователя, синхронного цифрового детектирования измерен-
ного сигнала и дальнейшей его обработке и отображении результатов измерений на дисплее.
УИВ 109 позволяет осуществлять запуск аэродинамической трубы в автоматическом ре-
жиме, поддержание заданных параметров аэродинамической трубы во время эксперимента,
своевременное обнаружение отказов в работе систем. Визуализация на экран, сбор и запись ин-
формации в протокол в память персонального компьютера происходят в режиме реального
времени с заданным квантом (частотой) отсчётов.
Основным измерительным модулем УИВ 109 является сканирующий высокопроизводи-
тельный 64-х канальный аналого-цифровой преобразователь, внутри которого размещается во-
семь 8-ми канальных модулей комплексного преобразования сигналов с различным набором
опций (цифровых фильтров, коэффициентов усиления).
Общий вид и место пломбирования представлены на рисунке 1.
2

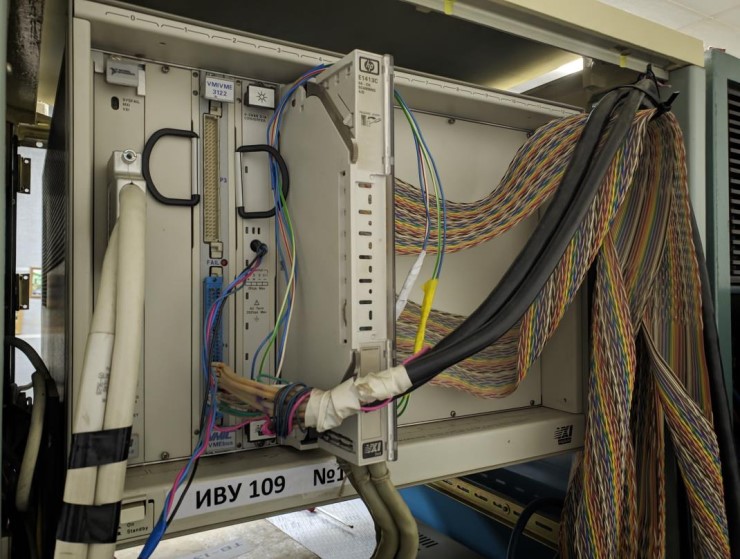

Рисунок 1 – Общий вид УИВ 109 и место пломбирования
Программное обеспечение
Программное обеспечение УИВ 109 (далее - ПО) является автономным и используется
на ПК.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077–2014.
Значение
Таблица 1–Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
«AdcXP»
4.0.0.0
Наименование характеристики
Значение
Метрологические и технические характеристики
Таблица 2– Основные метрологические характеристики
Число каналов
3232
Диапазон измерения напряжения постоянного токаот -250 мВ до +250 мВ от -10 В до +10 В
Пределы допускаемой приведенной погрешности из-
мерения напряжения постоянного тока к верхней гра-
нице диапазона измерений, %± 0,05± 0,05
Место пломбирования от несанкционированного доступа
3
Наименование характеристики
Значение
1690
24,8
-относительная влажность, не более, %
Таблица 3 – Основные технические характеристики
Общее число каналов
64
Параметры электрического питания:
-напряжение переменного тока, В
- частота напряжения переменного тока, Гц
220 ± 22
50 ± 1
Потребляемая мощность, В∙А, не более
Габаритные размеры средства измерений, мм, не более
-высота
-ширина
-длина
323
425
602
Масса, кг, не более
Условия эксплуатации:
-температура окружающей среды, ºС
от 15 до 25
80
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Версия не ниже 4.0.0.0
Таблица 4 – Комплектность
Количество,
шт. /экз.
1
1
Установка измерительно-вычислительная
Руководство по эксплуатации
Формуляр
Методика поверки
1
1
Программное обеспечение
УИВ 109
1685.000.00 РЭ
1685.000.00 ФО
МП 4.34.013-2020
AdcXP
1
Поверка
осуществляется по документу МП 4.34.013-2020 «ГСИ. Установка измерительно-вычислительная
УИВ 109. Методика поверки», утверждённому ФГУП «ЦАГИ» 27.05.2020 г.
Основные средства поверки:
рабочий эталон 3-ого разряда по ГОСТ 8.027-2001 (калибратор Fluke 9100E, регистраци-
онный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
4
Нормативныедокументы,устанавливающиетребованиякизмерительно-
вычислительной установке УИВ 109
ГОСТ 22261–94 Средства измерения электрических и магнитных величин. Общие тех-
нические условия
ГОСТ 8.027–2001 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы.
Изготовитель
Hewlett-Packard Company, Test and Measurement Organization, США
Адрес: United States, 5301 Stevens Creek Blvd. Bldg. 51L-SC, Santa Clara, CA 95052-8059
Телефон: 1 800 452 4844
Web-сайт: www.hp.cpm
Заявитель
Общество с ограниченной ответственностью «Глобал Строй» (ООО «Глобал Строй»)
ИНН 5040135733
Адрес: 140185, Московская область, г. Жуковский, ул. Пушкина, д.4, офис № 1
Телефон (факс): +7(498)484-20-94, +7(498)484-89-16
Испытательный центр
Федеральное государственное унитарное предприятие «Центральный аэрогидродина-
мический институт имени профессора Н.Е. Жуковского» (ФГУП «ЦАГИ»)
Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1
Телефон: +7(495)556-42-05
E-mail:
Аттестат аккредитации ФГУП «ЦАГИ» по проведению испытаний средств измерений в
целях утверждения типа № РОСС ОБ 1.00164.2014 от 28.09.2015 г.
