Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090, ГРСИ 80312-20
Номер госреестра:
80312-20
Наименование СИ:
Расходомеры крыльчатые
Обозначение типа:
HMP 25-SC-W.PN40.E.V-090
Производитель:
Фирма "KEM Kuppers Elektromechanik GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
01MBU25CF101, 02MBU25CF101
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 19
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «25» декабря 2020 г. № 2238
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090
Назначение средства измерений
Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090 (далее – расходомеры) предна-
значены для измерений объемного расхода и объема жидкости.
Описание средства измерений
Принцип действия расходомеров основан на взаимодействии крыльчатки первичного
преобразователя с движущимся по нему потоком жидкости. Частота вращения крыльчатки про-
порциональна объемному расходу жидкости, а число импульсов, генерируемое вращением
крыльчатки – объему жидкости, прошедшему через первичный преобразователь. Дальнейшая
обработка сигнала с первичного преобразователя производится вторичным преобразователем.
Расходомеры состоят из первичного преобразователя: HMP 25-SC-W.PN40.E.V-090 и
вторичного преобразователя: VTC-K-K-N-P.
Первичный преобразователь представляет собой отрезок стальной трубы, в проточной
части которой установлена крыльчатка, свободно вращающаяся под действием проходящего
потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердеч-
ником, двухпроводной преобразователь частоты вращения в пропорциональную частоту пере-
менного напряжения. Вторичный преобразователь предназначен для усиления и преобразова-
ния сигнала первичного преобразователя, отображения результатов измерений на встроенном
дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы по-
стоянного тока от 4 до 20 мА.
Общий вид средства измерений представлен на рисунке 1.

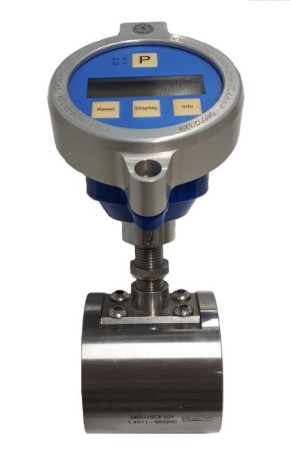

Рисунок 1 – Общий вид расходомеров крыльчатых HMP 25-SC-W.PN40.E.V-090
2
Пломбирование расходомеров крыльчатых HMP 25-SC-W.PN40.E.V-090 не предусмот-
рено
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее – ПО), предназна-
ченное для обработки измерительной информации, индикации результатов измерений, форми-
рования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационныеданные(признаки)
ИндентификационноенаименованиеПО
Номер версии (идентификационный номер) ПО, нениже
Значение
VTC
V1.ХХ
±3
Метрологические и технические характеристики
Таблица 2- Метрологические характеристики
Наименование характеристики
Значение
25
от 1,68 до 16,8
Диаметр условного прохода, Ду, мм
Диапазон измерения объемного расхода, м
3
/час
Пределы допускаемой относительной погреш-
ности измерений объемного расхода и объема
жидкости, %
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
от -20 до +120
2,0
от 15 до 30
0,75
от -20 до +50
95
от 84,0 до 106,7
Диапазон температуры измеряемой среды, С°
Наибольшее давление измеряемой среды, МПа
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- температура окружающей среды, С°
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
Габаритные размеры, не более, мм
- высота
- ширина
- длина
Масса, не более, кг
Средняя наработка на отказ, ч
Средний срок службы, лет
205
116
82
1,5
20000
12
Знак утверждения типа
наносится на вторичный преобразователь расходомера методом наклейки и на титульный лист
паспорта типографским способом.
2 шт.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Обозначение
Количество
Зав. №№: 01MBU25CF101,
02MBU25CF101
Расходомер крыльчатый HMP 25-SC-
W.PN40.E.V-090
Паспорт
Методика поверки
МП 208-027-2020
2 экз.
1 экз.
3
Поверка
осуществляется по документу МП 208-027-2020 «ГСИ. Расходомеры крыльчатые HMP 25-SC-
W.PN40.E.V-090. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.09.2020 г.
Основные средства поверки:
Установка поверочная 3 разряда согласно ГПС (часть 1) утвержденной приказом Рос-
стандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды
от 1,5 до 17,0 м
3
/ч, пределы допускаемой относительной погрешности измерений ±1 %.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам
крыльчатым HMP 25-SC-W.PN40.E.V-090
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной пове-
рочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расхода жидкости
Изготовитель
Фирма «KEM Kuppers Elektromechanik GmbH», Германия
Адрес: Liebigstrasse 5, D-85757 Karlsfeld, Germany
Тел./факс: +49 8131 59391 0 / +49 8131 58870
Web-сайт:
E-mail: info@kem-kueppers.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин»
(ООО «Сименс Технологии Газовых Турбин»)
ИНН 7804027534
Адрес: 198323 Ленинградская обл., Ломоносовский р-н, ул. Сименса (Южная часть
промзоны Горелово тер.), д. 1
Телефон/факс: 8 (812) 643-73-00 / 8 (812) 643-59-57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт:
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
