Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2179
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы модульные U2701A, U2702A
Назначение средства измерений
Осциллографы модульные U2701A, U2702A (далее по тексту – осциллографы)
предназначены для исследования формы и измерений амплитудных и временных параметров
электрических сигналов.
Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом
преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и
записи в память. В результате обработки сигнала выделяется его часть, отображаемая на
дисплее. В качестве дисплея у осциллографов используется внешний персональный компьютер
(ПК) с предустановленным специализированным программным обеспечением (BenchVue USB
Modular Oscilloscope Control Pro).
Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме
иавтоматическое иликурсорное измерение амплитудных ивременных параметров
электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую
обработкуизапоминаниесигналов.Такжеосциллографы позволяютпроводить
математическую обработку сигналов, быстрое преобразование Фурье с выводом результатов
измерений на экран.
Осциллографы оснащены функциями автокалибровки и самодиагностики.
Осциллографы выпускаются в двух модификациях: U2701A и U2702A, отличающихся
полосой пропускания.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, аналого-
цифровой преобразователь (АЦП), микропроцессор, устройство управления, запоминающее
устройство, усилитель, схема синхронизации, генератор развертки, блок питания.
Питание осциллографов осуществляется от внешнего адаптера сетевого питания.
Конструктивно осциллографы выполнены в портативном моноблочном металлическом
корпусе. Осциллографы могут применяться как автономно (с резиновыми амортизаторами), так и
в виде сменного модуля в составе шасси для модульных приборов U2781A (без резиновых
амортизаторов).
На передней панели осциллографов расположены: индикаторы состояния сети питания
и интерфейса USB, входы аналоговых каналов (тип BNC, розетка), вход внешней
синхронизации (тип BNC, розетка), выход компенсатора пробника.
Назаднейпанелиосциллографоврасположены:55-контактныйразъемдля
подключения к базовому блоку, разъем интерфейса USB, разъем для подключения адаптера
сетевого питания, вентилятор охлаждения.
Trial вид осциллографов представлен на рисунках 1 – 3.
Пломбирование осциллографов модульных U2701A, U2702A не предусмотрено.
2

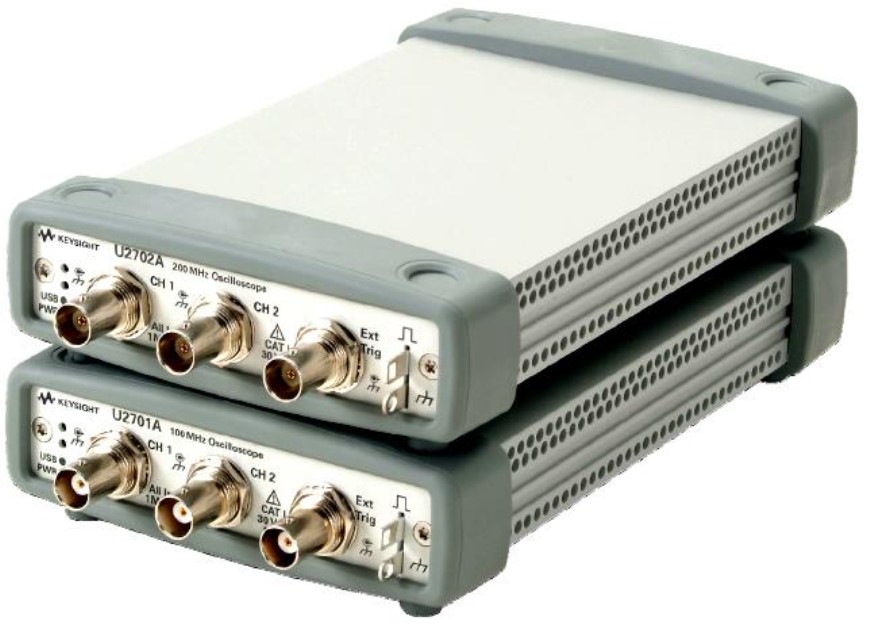

Рисунок 1 – Общий вид осциллографов модульных U2701A, U2702A

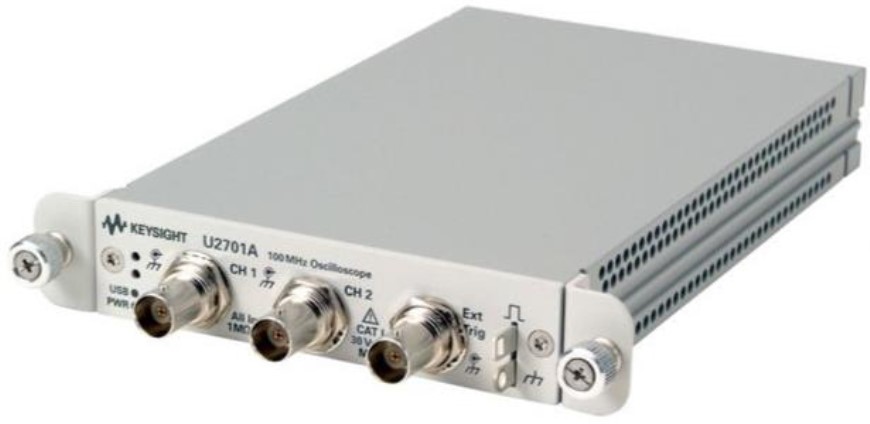

Рисунок 2 – Общий вид осциллографов модульных U2701A. Вид спереди
3

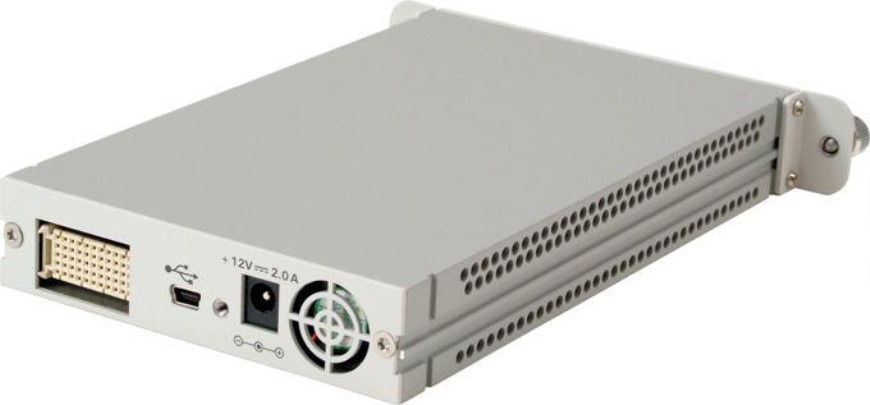

Рисунок 3 – Общий вид осциллографов модульных U2701A. Вид сзади
Программное обеспечение
Программноеобеспечение(ПО)осциллографовустанавливаетсянавнешний
персональный компьютер и служит для дистанционного управления работой осциллографов,
задания режимов работы и отображения формы исследуемого сигнала, выбора встроенных
измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с Р 50.2.077-2014.
Идентификационное наименование ПО
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
BenchVue USB Modular Oscilloscope
Control Pro
Не ниже 2019.1215
–
Метрологические и технические характеристики
Объем памяти, МБ
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
U2701A
Значение
U2702A
Максимальнаячастота
дискретизации, ГГц
0,5 на каждый канал;
1 на каждый канал в режиме чередования
16 на каждый канал
32 на каждый канал в режиме чередования
Разрешение по вертикали, бит8
Канал вертикального отклонения
Числовходныханалоговых
каналов
100200
Полоса пропускания по уровню
минус 3 дБ, МГц, не менее
Время нарастания переходной
характеристики, нс, не более
3,51,75
4
от 2∙10
-3
до 5
±(0,04∙8[дел]∙К
О
[В/дел])
30 (среднеквадратическое значение); 42 (пиковое)
±0,002
1 деление шкалы при К
О
от 2 мВ/дел до 5 мВ/дел,
0,6 деления шкалы при К
О
от 10 мВ/дел до 5 В/дел
Продолжение таблицы 2
Наименование характеристики
Значение
U2701AU2702A
(1,00±0,01) МОм; (16±3) пФ
Входной импеданс
Диапазон установки
коэффициента отклонения (К
О
),
В/дел
Пределыдопускаемой
абсолютнойпогрешности
коэффициента отклонения, В
Максимальное входное
напряжение, В
Канал горизонтального отклонения
Диапазон
коэффициента
с/дел
установки
развертки (К
Р
),от 1∙10
-9
до 50
Пределыдопускаемой
относительной погрешности
коэффициента развертки, %
Синхронизация
Виды запуска
Источники синхросигнала
автоматический, ждущий, однократный, принудительный
любой из входных каналов, сеть, внешний
Диапазонуровнявходного
сигналавнутренней±4
синхронизации, делений
уровень
внутренней
Минимальный
входного сигнала
синхронизации
Диапазон
сигнала
уровнявходного
внешней±1,25 или ±2,5
синхронизации, В
МинимальныйуровеньПри уровне входного сигнала внешней синхронизации
входногосигнала внешней ±1,25±2,5
синхронизации при частоте, мВ
от 0 до 100 МГц
100 250
св. 100 до 200 МГц
200 500
Значение
12
175×105×25
0,482
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры, мм, (длина×ширина×высота)
Масса, кг
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +50
от 20 до 85 без конденсации
10
10 000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
5
–
1 шт.
Обозначение
Количество
–
–
–
N2862A
N2863A
L-Mount kit
–
МП 206.1-042-2020
1 шт.
1 шт.
1 шт.
2 шт.
1)
2 шт.
2)
1 шт.
1 экз.
1 экз.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Осциллограф модульный U2701A, U2702A
(модификация по заказу)
Адаптер сетевого питания 12 В, 2 А
Кабель питания
Кабель интерфейса USB
Пробник 10:1, 150 МГц
Пробник 10:1, 300 МГц
Комплект уголковых держателей
Руководство по эксплуатации
Методика поверки
Примечания
1)
– для модификации U2701A;
2)
– для модификации U2702A
Поверка
осуществляется по документу МП 206.1-042-2020 «ГСИ. Осциллографы модульные U2701A,
U2702A. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2020 г.
Основные средства поверки: калибратор осциллографов 9500В (регистрационный
номер в Федеральном информационном фонде № 30374-13); стандарт частоты рубидиевый
FS 725 (регистрационный номер в Федеральном информационном фонде № 31222-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам модульным
U2701A, U2702A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт:
6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
