Приложение № 3
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2179
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы информационно-управляющие «Сириус»
Назначение средства измерений
Системыинформационно-управляющие«Сириус»(далее–системы)
предназначены для измерений и преобразований аналоговых сигналов от первичных
измерительных преобразователей(унифицированныеэлектрические сигналысилы
постоянного тока, сигналы термопреобразователей сопротивления, сигналы напряжения
постоянного тока, сигналы напряжения переменного тока, сигналы частоты), приема и
обработкидискретныхсигналов,формирования управляющих аналоговых
(унифицированные электрические сигналы силы постоянного тока) и дискретных сигналов
по командам оператора и по алгоритмам управления на основе полученных измерений
параметров технологических процессов.
Описание средства измерений
Принцип действия систем основан на непрерывном измерении и преобразовании
входныханалоговыхсигналов,поступающихотпервичныхизмерительных
преобразователей, в значения технологических параметров. Системы осуществляют приём
дискретных сигналов, информирующих о состоянии контролируемого оборудования. На
основе полученных сигналов системы формируют управляющие аналоговые и дискретные
сигналы для управления исполнительными механизмами. Представление оперативной и
архивной информации, визуализацию технологических процессов и задание режимов
системы производят на устройствах отображения.
Конфигурация систем по составу оборудования, его количеству, требованиям к
функциям формируется с учётом особенностей каждого управляемого технологического
процесса и определяется проектом.
В системы, в зависимости от заказа, может входить следующее оборудование:
шкафы управления, в которых размещаются процессорные модули, модули связи,
станции и модули ввода/вывода, измерительные преобразователи (искробезопасные
барьеры), панели управления, блоки питания, релейные модули и клеммы;
шкафы силовые управления, в которых размещается все оборудование, указанное
в предыдущем пункте, а также размещаются силовые автоматические выключатели,
контакторы, устройства плавного пуска, преобразователи частоты и элементы их
управления;
шкафы устройств связи с объектом;
автоматизированное рабочее место оператора;
пульт резервного управления;
серверное и коммуникационное оборудование.
Системыреализуютфункциивторичнойчастиизмерительныхканалов
измерительных систем в соответствии с ГОСТ Р 8.596–2002 и позволяют на своей базе
создаватьсистемыавтоматического управления и автоматизированные системы
управления технологическими процессами.
Состав систем указан в таблице 1.
2
Тип сигнала
Измерительный преобразователь
(искробезопасный барьер)
Аналоговый вход
(сигналы силы
постоянного тока)
–
Модуль ввода аналоговых
сигналов 6ES7134-6GF00-
0AA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7134-6GF00-
0AA1) (регистрационный
номер 74165-19)
–
Модуль ввода аналоговых
сигналов 6ES7134-6GD00-
0BA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7134-6GF00-
0AA1) (регистрационный
номер 74165-19)
ACT20X-2HAI-2SAO-S
(регистрационный номер 69025-17)
НБИ-21П
(регистрационный номер 59512-14)
Аналоговый вход
(сигналы силы
постоянного тока)
–
Модуль ввода аналоговых
сигналов 6ES7134-6TD00-
0CA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7134-6TD00-
0CA1) (регистрационный
номер 74165-19)
ACT20X-2HAI-2SAO-S
(регистрационный номер 69025-17)
НБИ-21П
(регистрационный номер 59512-14)
–
Модуль ввода аналоговых
сигналов 6ES7134-6HB00-
0CA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7134-6HB00-
0CA1) (регистрационный
номер 74165-19)
ACT20X-2HAI-2SAO-S
(регистрационный номер 69025-17)
НБИ-21П
(регистрационный номер 59512-14)
Таблица 1 – Состав систем
Модули ввода/вывода
аналоговых сигналов и
обработки данных
Преобразователь измерительный
ввода-вывода серии ACT20 модели
ACT20X-2HAI-2SAO-S (далее –
ACT20X-2HAI-2SAO-S)
(регистрационный номер в
Федеральном информационном фонде
по обеспечению единства измерений
(далее – регистрационный номер)
69025-17)
Барьер искробезопасности
НБИ модификации НБИ-21П (далее –
НБИ-21П) (регистрационный номер
59512-14)
Барьер искробезопасности ЛПА-042
(далее – ЛПА-042)
3
Тип сигнала
Измерительный преобразователь
(искробезопасный барьер)
Аналоговый вход
(сигналы
напряжения
постоянного тока)
–
Барьер искробезопасности KFD2-VR4-
Ex1.26 (далее – KFD2-VR4-Ex1.26)
–
3500/42 (регистрационный
номер 72684-18)
KFD2-VR4-Ex1.26
Аналоговый вход
(сигналы частоты)
–
KFD2-VR4-Ex1.26
Аналоговый вход
(сигналы
термопреобра-
зователей
сопротивления)
–
Барьер искробезопасности БИ-001-А
(далее – БИ-001-А)
–
Преобразователь измерительный
серий S, К, Н модели KCD2-RR-Ex1
(далее – KCD2-RR-Ex1)
(регистрационный номер 65857-16)
Продолжение таблицы 1
Модули ввода/вывода
аналоговых сигналов и
обработки данных
Измерительный модуль
3500/42 комплекса
измерительно-
вычислительного для
мониторинга работающих
механизмов серии 3500
(далее – 3500/42)
(регистрационный номер
72684-18)
Аналоговый вход
(сигналы
напряжения
переменного тока)
Измерительный модуль
3500/25 комплекса
измерительно-
вычислительного для
мониторинга работающих
механизмов серии 3500
(далее – 3500/25)
(регистрационный номер
72684-18)
Модуль ввода аналоговых
сигналов 6ES7134-6JD00-
0CA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7134-6JD00-
0CA1) (регистрационный
номер 74165-19)
Измерительный модуль
3500/65 комплекса
измерительно-
вычислительного для
мониторинга работающих
механизмов серии 3500
(далее – 3500/65)
(регистрационный номер
72684-18)
4
Тип сигнала
Измерительный преобразователь
(искробезопасный барьер)
Аналоговый выход
(сигналы силы
постоянного тока)
–
Барьер искробезопасности
НБИ модификации НБИ-21У (далее –
НБИ-21У) (регистрационный номер
59512-14)
–
НБИ-21У (регистрационный номер
59512-14)
Продолжение таблицы 1
Модули ввода/вывода
аналоговых сигналов и
обработки данных
Модуль вывода аналоговых
сигналов 6ES7135-6HD00-
0BA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7135-6HD00-
0BA1) (регистрационный
номер 74165-19)
Модуль вывода аналоговых
сигналов 6ES7135-6HB00-
0CA1 устройства
распределенного ввода-
вывода SIMATIC ET200SP
(далее – 6ES7135-6HB00-
0CA1) (регистрационный
номер 74165-19)
Примечание – Указана максимально возможная комплектация систем. В зависимости от заказа в
состав систем могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и
модулейввода/выводааналоговыхсигналов.Количествоитипыиспользуемыхизмерительных
преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в
паспорте.
Общий вид систем представлен на рисунках 1 и 2.

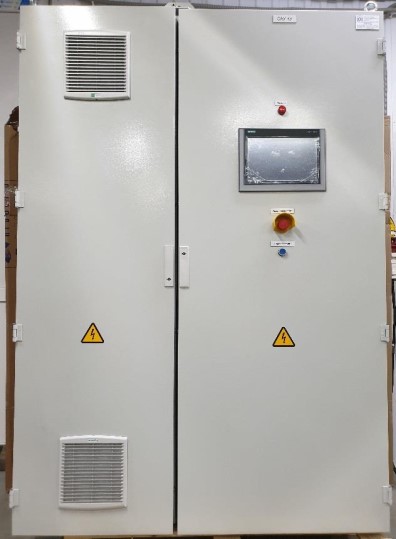

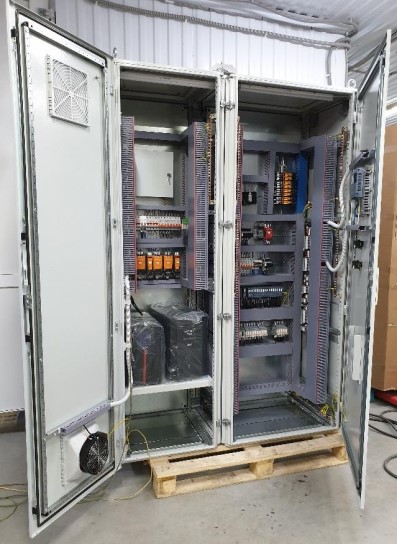

Рисунок 1 – Общий вид систем
5
Рисунок 2 – Общий вид систем
Системы обеспечивают выполнение следующих основных функций:
измерение и преобразование аналоговых сигналов от первичных измерительных
преобразователей;
сбор и обработку дискретных сигналов;
формирование управляющих аналоговых и дискретных сигналов;
отображение оперативной информации о текущих значениях технологических
параметров, значений уставок, предупредительной и аварийной сигнализации, состояний
исполнительных механизмов, мнемосхем и графиков;
архивирование заданных технологических параметров, событий и действий
оперативно-диспетчерского персонала;
обмен информацией с вышестоящими системами управления по цифровым
каналам связи;
защитусистемнойинформацииотнесанкционированногодоступак
программным средствам и изменения установленных параметров.
Пломбирование систем не предусмотрено.
Программное обеспечение
Программное обеспечение (далее – ПО) систем можно разделить на две группы:
встроенное ПО и внешнее, устанавливаемое на персональном компьютере.
Внешнее ПО предназначено для отображения параметров работы систем и
визуализацииизмерительнойинформациинаперсональномкомпьютере.
Идентификационные данные внешнего ПО систем приведены в таблице 2. ПО систем
защищено от несанкционированного доступа путем разграничения прав доступа (вход по
логину и паролю), ведения доступного только для чтения журнала событий.
ВстроенноеПОустанавливаетсявэнергонезависимуюпамятьмодулей
центрального процессора в производственном цикле на заводе-изготовителе и в процессе
эксплуатацииизменению неподлежит. Метрологическиехарактеристики систем,
указанные в таблице 3, нормированы с учетом внутреннего ПО.
Уровень защиты ПО систем «средний» в соответствии с Р 50.2.077–2014.
6
Значение
SIMATIC PCS 7
3500/25
3500/42
3500/65
не ниже V15.1
не ниже V9.0
не ниже
3.51
не ниже
5.20
не ниже
1.40
–
–
–
–
–
Примечание – Указаны максимально возможные идентификационные данные ПО систем. В
зависимости от заказа системы могут включать не все идентификационные данные ПО, указанные в таблице.
Идентификационные данные ПО указываются в паспорте.
Таблица 2 – Идентификационные данные внешнего ПО систем
Идентификационное
наименование ПО
Идентификационные
данные (признаки)
Totally
Integrated
Automation
Portal
Номерверсии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
Метрологические и технические характеристики
Метрологические характеристики систем представлены в таблице 3.
7
Тип сигнала
Диапазон измерений
Аналоговый вход
(сигналы силы
постоянного тока)
от 4 до 20 мА
6ES7134-6GF00-0AA1
6ES7134-6GD00-0BA1
6ES7134-6TD00-0CA1
6ES7134-6HB00-0CA1
от 0 до 24 В
1)
–
3500/42
: ±1 %
KFD2-VR4-Ex1.26
от 0 до 14 В (пик-пик)
2)
–
3500/42
: ±1 %
KFD2-VR4-Ex1.26
Аналоговый вход
(сигналы частоты)
от 0,017 до 19800 Гц
3)
–
3500/25
KFD2-VR4-Ex1.26
Таблица 3 – Метрологические характеристики систем
Тип модулей
ввода/вывода
аналоговых сигналов и
обработки данных
Пределы допускаемой погрешности
измерений
основнойв рабочих условиях
Тип измерительного
преобразователя
(искробезопасного
барьера)
–
ACT20X-2HAI-2SAO-S
НБИ-21П
ЛПА-042
–
ACT20X-2HAI-2SAO-S
НБИ-21П
–
ACT20X-2HAI-2SAO-S
НБИ-21П
–
ACT20X-2HAI-2SAO-S
НБИ-21П
: ±0,30 %
: ±0,50 %
: ±0,32 %
: ±0,52 %
: ±0,32 %
: ±0,57 %
: ±0,30 %
: ±0,50 %
: ±0,30 %
: ±0,50 %
: ±0,32 %
: ±0,52 %
: ±0,32 %
: ±0,57 %
: ±0,30 %
: ±0,50 %
: ±0,32 %
: ±0,52 %
: ±0,32 %
: ±0,57 %
: ±0,05 %
: ±0,10 %
: ±0,12 %
: ±0,15 %
: ±0,12 %
: ±0,29 %
Аналоговый вход
(сигналы
напряжения
постоянного тока)
Аналоговый вход
(сигналы
напряжения
переменного тока)
∆: ±0,017 Гц в диапазоне измерений от
0,017 до 100 Гц включительно;
δ: ±1 % в диапазоне измерений свыше 100
до 19800 Гц включительно
8
Аналоговый вход
(сигналы
термопреобразо-
вателей
сопротивления)
–
6ES7134-6JD00-0CA1
∆: ±0,6 °C для
Pt100, Pt200
(α=0,00385 °C
-1
) и
Pt100, Pt200
(α=0,00391 °C
-1
);
∆: ±0,2 °C для
Ni100, Ni120, Ni200
(α=0,00617 °C
-1
)
∆: ±1,0 °C для
Pt100, Pt200
(α=0,00385 °C
-1
) и
Pt100, Pt200
(α=0,00391 °C
-1
);
∆: ±0,4 °C для
Ni100, Ni120, Ni200
(α=0,00617 °C
-1
)
БИ-001-А
Продолжение таблицы 3
Тип сигналаДиапазон измерений
Тип измерительного
преобразователя
(искробезопасного
барьера)
Тип модулей
ввода/вывода
аналоговых сигналов и
обработки данных
Пределы допускаемой погрешности
измерений
основнойв рабочих условиях
Pt100, Pt200
(α=0,00385 °C
-1
)
от -200 до +850 °С
4)
;
Pt100, Pt200
(α=0,00391 °C
-1
)
от -200 до +850 °С
4)
;
Ni100, Ni120, Ni200
(α=0,00617 °C
-1
)
от -60 до +250 °С
4)
-1
max
min
Сигналы (Ом)
термопреобразователей
Аналоговый входсопротивления
–∆: ±3,0 °C∆: ±3,0 °C
(сигналы Pt100 (α=0,00385 °C
-1
)
термопреобразо-от -200 до +850 °С
4)
;3500/65
вателей Pt100 (α=0,00392 °C
-1
)
сопротивления)от -200 до +700 °С
4)
;
KC
D
2-RR-Ex1
:
9
0,000001
Т
Т
2
С
:
9
0,00001225
Т
max
Т
min
2
С
Ni120 (α=0,00672 °C )
от -80 до +260 °С
4)
Аналоговый
тока)
от 4 до 20 мА
–
: ±0,30 %
: ±0,50 %
–
: ±0,15 %
: ±0,34 %
выход (сигналы
НБИ-21У
6ES7135-6HD00-0BA1
: ±0,32 %
: ±0,57 %
силы постоянного
НБИ-21У
6ES7135-6HB00-0CA1
: ±0,10 %
: ±0,20 %
1)
Диапазон измерений сигналов напряжения постоянного тока зависит то типа подключаемого датчика и настроек измерительного канала. При подключении
датчика может использоваться обратная полярность.
2)
Диапазон измерений сигналов напряжения переменного тока зависит то типа подключаемого датчика и настроек измерительного канала.
3)
Диапазон измерений сигналов частоты зависит то типа подключаемого датчика и настроек измерительного канала.
4)
Диапазон измерений сигналов термопреобразователей сопротивления зависит то типа подключаемого датчика и настроек измерительного канала.
Примечания
9
Продолжение таблицы 3
Тип сигналаДиапазон измерений
Тип измерительного
преобразователя
(искробезопасного
барьера)
Тип модулей
ввода/вывода
аналоговых сигналов и
обработки данных
Пределы допускаемой погрешности
измерений
основнойв рабочих условиях
1 Пределы допускаемой основной погрешности систем нормированы для диапазона температуры окружающей среды от +15 до +25 °С.
2 Приняты следующие обозначения:
– приведенная к диапазону измерений погрешность, %;
∆ – абсолютная погрешность, в единицах измеряемой величины;
δ – относительная погрешность, %.
10
Основные технические характеристики систем представлены в таблице 4.
напряжение переменного тока, В
Примечания – Потребляемая мощность, габаритные размеры и масса каждой сборочной
единицы, входящей в состав систем, зависят от конкретной комплектации систем применительно к
конкретному объекту автоматизации.
Значение
Таблица 4 – Основные технические характеристики систем
Наименование характеристики
Параметры электрического питания:
2340
20
,4
2
230
23
; 400
40
220
20
;
24
2,4
50±1
3
2200
4010
810
950
напряжение постоянного тока, В
частота переменного тока, Гц
Потребляемая мощность, кВ·А, не более
Габаритные размеры отдельного шкафа, мм, не более:
высота
ширина
длина
Масса отдельного шкафа, кг, не более
Условия эксплуатации:
температура окружающей среды, °С
относительная влажность, %
атмосферное давление, кПа
Средний срок службы, лет, не менее
от +5 до +50
до 90, без конденсации влаги
от 84,0 до 106,0
15
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 5 – Комплектность систем
Наименование
Система информационно-управляющая
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
«Сириус»
0201.0220.700 ПС
0201.0220.700 РЭ
МП 2207/1-311229-2020
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуМП 2207/1-311229-2020«Государственнаясистема
обеспечения единства измерений. Системы информационно-управляющие «Сириус».
Методика поверки», утвержденному ООО Центр Метрологии «СТП» 22 июля 2020 г.
Основные средства поверки:
калибратормногофункциональныйикоммуникаторBEAMEXMC6 (-R)
(регистрационный номер 52489-13);
вольтметр универсальный В7-78/1, В7-78/2, В7-78/3 модификации В7-78/1
(регистрационный номер 52147-12);
генератор сигналов специальной формы AWG-4105 (регистрационный номер
53406-13).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке систем.
11
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
информационно-управляющим «Сириус»
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»
«Об утверждении
силы постоянного
ПриказРосстандартаот1октября2018 г.№ 2091
государственной поверочной схемыдлясредствизмерений
электрического тока в диапазоне от 1·10
-16
до 100 А»
ПриказРосстандартаот30декабря2019 г.№ 3456«Обутверждении
Государственной поверочной схемы для средств измерений электрического сопротивления
постоянного и переменного тока»
декабря 2019 г. № 3457 «Об утверждении
средств измерений постоянного электрического
ПриказРосстандартаот30
государственной поверочной схемы для
напряжения и электродвижущей силы»
ГОСТ Р 8.596–2002 Государственная система обеспечения единства измерений.
Метрологическое обеспечение измерительных систем. Основные положения
ТУ 27.12.31-005-38915469–2020 Системы информационно-управляющие «Сириус».
Технические условия
Изготовитель
Общество с ограниченной ответственностью «ИНГК-ПРОМТЕХ»
(ООО «ИНГК-ПРОМТЕХ»)
ИНН 5907051253
Адрес: 614030, Российская Федерация, Пермский край, г. Пермь, ул. Ново-
Гайвинская, д. 92
Телефон: (342) 205-79-50
Web-сайт: http://ingc.ru
E-mail: info.perm@ingc.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
Адрес:420107, Российская Федерация,РеспубликаТатарстан,г. Казань,
ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail:
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
