Номер госреестра:
80245-20
Наименование СИ:
Осциллографыанализаторы спектра
Обозначение типа:
MDO3
Производитель:
Компания "Tektronix (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2179
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы-анализаторы спектра серии MDO3
Назначение средства измерений
Осциллографы-анализаторы спектра серии MDO3 предназначены для измерения и
анализа амплитудных, временных и спектральных параметров электрических сигналов.
Описание средства измерений
Осциллографы-анализаторы спектра серии MDO3 представляют собой объединенные в
одномконструктивецифровойосциллограф,анализаторспектра,цифровой
вольтметр/частотомер, логический анализатор и генератор сигналов произвольной формы.
Принцип действия цифрового осциллографа основан на применении высокоскоростных
аналого-цифровых преобразователейнапряжения входных электрических сигналовв
цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на
цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм,
эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений амплитудных и
временных параметров. Входные каналы управляются независимо.
Цифровой вольтметр/частотомер и логический анализатор являются функциональным
расширением аппаратной части осциллографа. Цифровой вольтметр/частотомер позволяет
отображать значения частоты, постоянного и переменного напряжения входного сигнала.
Логический анализатор используется для контроля параметров цифровых сигналов, для
чего к входным разъемам осциллографа подключаются 16-ти канальные логические пробники
P6316.
Принцип действия анализатора спектра основан на технике быстрого преобразования
Фурьесотображениеминформациивспектральномивременномпредставлении.
Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во
времени.
Генератор сигналов произвольной формы выполнен по схеме прямого цифрового
синтеза сигналов с использованием внутреннего устройства памяти, цифро-аналогового
преобразователя, программируемых аттенюаторов, и позволяет воспроизводить сигналы
стандартных форм, а также сигналы произвольной формы, параметры которых задаются
пользователем.
Серия MDO3 включает в себя две модификации, отличающиеся количеством каналов
цифрового осциллографа: модификацию MDO32 с двумя каналами и модификацию MDO34 с
четырьмя каналами.
Каждая модификация имеет 5 частотных опций: 3-BW-100; 3-BW-200; 3-BW-350;
3-BW-500; 3-BW-1000 (цифры после букв BW указывают верхнюю частоту полосы
пропускания в МГц).
Стандартнаяконфигурацияосциллографов-анализаторовспектрасерииMDO3
включает в себя цифровой осциллограф и анализатор спектра с диапазоном частот до 1 ГГц
(опция 3-SA1), а также цифровой вольтметр/частотомер.
2
По заказу могут быть установлены опции 3-SA3 (расширение диапазона частот
анализатора спектра до 3 ГГц), 3-MSO (логический анализатор), 3-AFG (генератор сигналов
произвольной формы).
Программные опции, устанавливаемые по заказу, позволяют выполнять анализ
сигналов в телекоммуникационных и автомобильных системах.
Управление режимами работы и параметрами измерений производится вручную
органами на лицевой панели и через сенсорный дисплей, либо дистанционно по интерфейсам
USB, LAN (Ethernet).
Конструктивно осциллографы-анализаторы спектра серии MDO3 выполнены в виде
моноблока в настольном исполнении. Общий вид (передняя и задняя панели) показан на
рисунках 1 и 2, общий вид логических пробников P6316 – на рисунке 3, место нанесения знака
утверждения типа – на рисунке 4. Схема пломбирования указана на рисунке 2.
На передней панели расположены входные разъемы каналов цифрового осциллографа,
входной разъем анализатора спектра и органы управления.
На задней панели находятся выходной разъем генератора сигналов произвольной
формы, разъем дополнительного выхода “AUX OUT” (вывод сигнала прямоугольной формы с
частотой триггера осциллографа либо генератора сигналов произвольной формы), а также
разъемы интерфейсов.

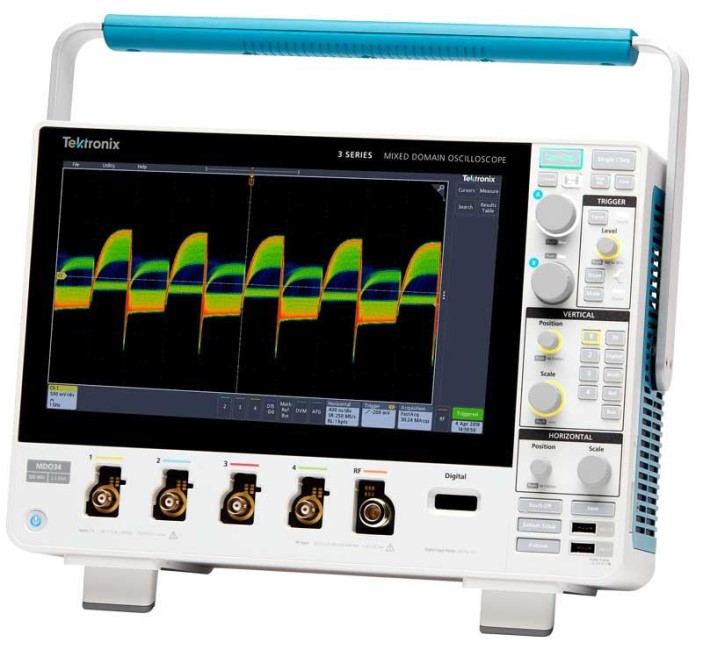

Рисунок 1 – Общий вид серии MDO3 (передняя панель)

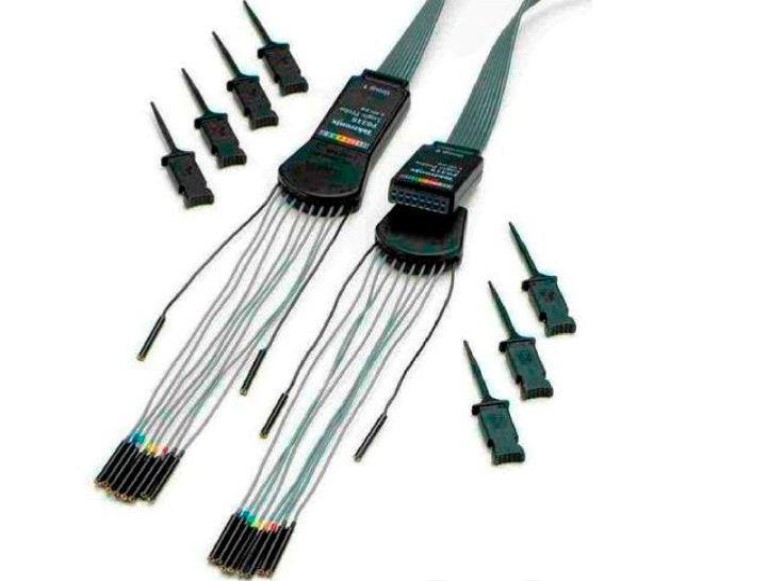

Рисунок 3 – Общий вид логических пробников P6316
3
Схема пломбирования (стикер-наклейка)

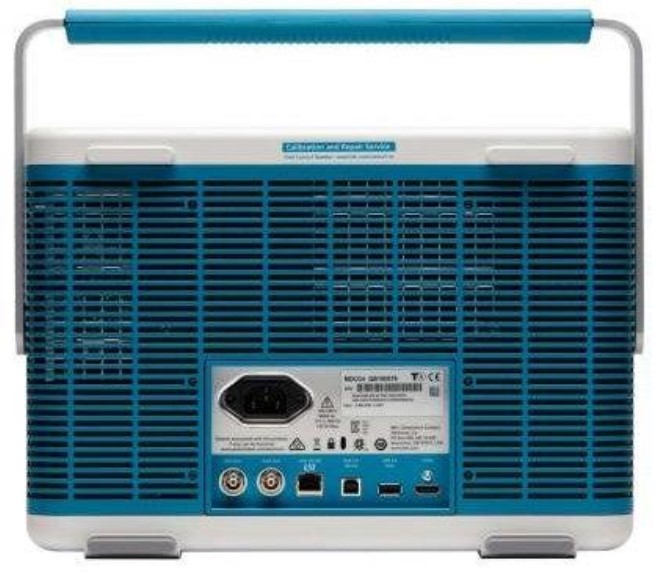

Рисунок 2 – Общий вид серии MDO3 (задняя панель)
4
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для
управления режимами работы, его метрологически значимая часть выполняет функции
обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование
Номер версии (идентификационный номер)
Значение
3 Series Firmware
не ниже v1.6.0
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Значение
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
ЦИФРОВОЙ ОСЦИЛЛОГРАФ
Количество каналов
модификация MSO32 2
модификация MSO34 4
Максимальная скорость выборки (частота дискретизации), ГГц
частотная опция 3-BW-10005,0
прочие частотные опции2,5
Разрешение АЦП, бит8
Максимальное количество записи отсчетов в память10·10
6
Коэффициент развертки
частотная опция 3-BW-1000от 400 пс/дел до 1000 с/дел

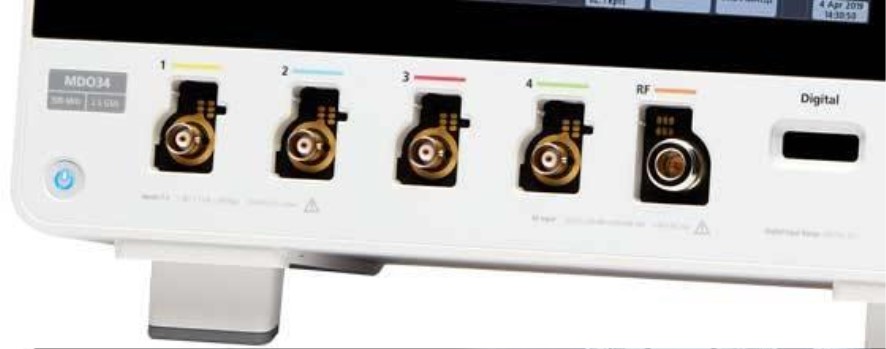

Рисунок 4 – Место нанесения знака утверждения типа
5
прочие частотные опцииот 1 нс/дел до 1000 с/дел
Продолжение таблицы 2
1
Входное сопротивление Rвх
2
(1 ±0,01) МОм; (50 ±0,5) Ом
Количество делений вертикальной шкалы8 (±4 от центра)
Коэффициент отклонения Kо, в последовательности 1-2-5, или произвольно по выбору
Rвх = 1 МОм
Rвх = 50 Ом
от 1 мВ/дел до 10 В/дел
от 1 мВ/дел до 1 В/дел
Пределы допускаемой относительной погрешности коэффициента отклонения, %
1)
±2,5
±2,0
±1,5
±3,0
Kо = 1 мВ/дел
Kо = 2 мВ/дел
Kо ≥ 5 мВ/дел
произвольное значение Kо
Остаточное смещение вертикальной шкалы Uо, не более, мВ
2)
Kо = 1 мВ/дел, Rвх = 1 МОм
Kо = 1 мВ/дел, Rвх = 50 Ом
Kо = 2 мВ/дел, Rвх = 50 Ом
Kо ≥ 1 мВ/дел, Rвх = 1 МОм
Kо ≥ 5 мВ/дел, Rвх = 50 Ом
±(0,3 дел·Ko)
±(0,5 дел·Ko)
±(0,25 дел·Ko)
±(0,2 дел·Ko)
±(0,2 дел·Ko)
Диапазон установки постоянного напряжения смещения Uсм, В
±1,0
±0,5
±10,0
±5,0
±5,0
±100
±5,0
1 мВ/дел ≤ Kо ≤ 50 мВ/дел
50,5 мВ/дел ≤ Kо ≤ 99,5 мВ/дел
100 мВ/дел ≤ Kо ≤ 500 мВ/дел, Rвх = 1 МОм
100 мВ/дел ≤ Kо ≤ 500 мВ/дел, Rвх = 50 Ом
505 мВ/дел ≤ Kо ≤ 995 мВ/дел
1 В/дел ≤ Kо ≤ 10 В/дел, Rвх = 1 МОм
1 В/дел, Rвх = 50 Ом
Пределы допускаемой абсолютной погрешности установки
постоянного напряжения смещения, В
±(0,005∙Uсм + Uо)
Верхняя частота полосы пропускания (Rвх = 50 Ом, по уровню напряжения 0,707), МГц
100
200
150
350
150
500
350
150
1000
500
350
150
±1·10
-5
опция 3-BW-100
опция 3-BW-200, Kо ≥ 2 мВ/дел
опция 3-BW-200, Kо ˂ 2 мВ/дел
опция 3-BW-350, Kо ≥ 2 мВ/дел
опция 3-BW-350, Kо ˂ 2 мВ/дел
опция 3-BW-500, Kо ≥ 5 мВ/дел
опция 3-BW-500, 2 мВ/дел ≤ Kо ≤ 4,98 мВ/дел
опция 3-BW-500, Kо ˂ 2 мВ/дел
опция 3-BW-1000, Kо ≥ 10 мВ/дел
опция 3-BW-1000, 5 мВ/дел ≤ Kо ≤ 9,98 мВ/дел
опция 3-BW-1000, 2 мВ/дел ≤ Kо ≤ 4,98 мВ/дел
опция 3-BW-1000, Kо ˂ 2 мВ/дел
Пределы допускаемой относительной погрешности измерения
временных интервалов от 1 мс и более
________________
6
1) При температуре окружающей среды не более 30 °C после выполнения процедуры
компенсации сигнального тракта (SPC).
2) При температуре окружающей среды не более 40 °C после выполнения процедуры
компенсации сигнального тракта (SPC).
Продолжение таблицы 2
12
АНАЛИЗАТОР СПЕКТРА
Диапазон частот
стандартная конфигурация (опция 3-SA1)
опция 3-SA3
Разрешение по частоте
Полоса пропускания (дискретно в последовательности 1-2-3-5)
Максимальный уровень измеряемой мощности, дБм
1)
Диапазон установки опорного уровня (ступенями по 5 дБ), дБм
от 9 кГц до 1 ГГц
от 9 кГц до 3 ГГц
1 Гц
от 20 Гц до 150 МГц
+20
от
–
140 до +20
Диапазон установки аттенюатора (ступенями по 5 дБ), дБ от 10 до 30
Относительный уровень фазовых шумов на частоте 1 ГГц, не более, дБ/Гц
2)
при отстройке на 10 кГц–85
при отстройке на 100 кГц–101
при отстройке на 1 МГц–122
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц,
на частотах F, не более, дБм/Гц
на частотах 9 кГц ≤ F ≤ 50 кГц
–
109
на частотах 50 кГц ˂ F ≤ 5 МГц
–
126
на частотах 5 МГц ˂ F ≤ 2 ГГц
–
136
на частотах 2 ГГц ˂ F ≤ 3 ГГц
–
136
Пределы допускаемой относительной погрешности измерений уровня мощности
3)
на частотах 9 кГц ≤ F ≤ 1,5 ГГц±1,0
на частотах 1,5 ГГц ˂ F ≤ 2,5 ГГц ±1,3
на частотах 2,5 ГГц ˂ F ≤ 3,0 ГГц ±1,5
ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИЯ 3-MSO)
16
от –15 до +25
Количество каналов (пробник P6316)
Диапазон установки порогов срабатыванияпонапряжению Uп, В
Пределы допускаемой абсолютной погрешности установки
порогов срабатывания по напряжению, В
4)
±(0,03∙Uп + 0,13)
ЦИФРОВОЙ ВОЛЬТМЕТР-ЧАСТОТОМЕР
Диапазон измерения напряжения±5∙Kо∙дел
5)
4
±[0,002 + 0,01∙(4∙Kо∙дел/ǀUǀ
+ 1)∙ǀUǀ + 0,005∙Uсм]
5)
Количество разрядов индикации напряжения
Пределы допускаемой абсолютной погрешности измерения
постоянного напряжения U, В
Пределы допускаемой относительной погрешности измерения
переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %
±2
6,7)
________________
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.
2) Типовые справочные значения.
3) При температуре окружающей среды (23 ±5) °C. Опорный уровень от
–
15 до 10 дБм,
измеряемый уровень мощности не менее
–
40 дБ относительно опорного уровня.
4) После выполнения процедуры компенсации сигнального тракта (SPC).
7
5) Обозначения параметров те же, что для цифрового осциллографа (указаны на листе 5).
6) Амплитуда напряжения должна быть в пределах от 4 до 8 делений вертикальной шкалы.
7) Типовое справочное значение на частотах 20 Гц ≤ F ˂ 40 Гц и 1 кГц ˂ F ≤ 10 кГц.
Окончание таблицы 2
12
Диапазон измерений частоты, МГц
частотная опция 3-BW-100 100
прочие частотные опции 150
Количество разрядов индикации частоты5
Пределы допускаемой абсолютной погрешности измерения
частоты±(1·10
-5
∙F + 1 е.м.р.)
1)
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 3-AFG)
Формы сигнала: произвольная, синусоидальная, прямоугольная, импульсная, пилообразная,
треугольная, постоянное напряжение, сигнал функции Гаусса, сигнал функции Лоренца,
импульсы с экспоненциальной формой фронта/спада, сигнал функции Sin(x)/x, случайный
шум, сигнал функции хаверсинус, кардиосигнал, сигнал с амплитудной/частотной
модуляцией
250
1,28·10
5
от 0,1 Гц до 50 МГц
от 0,1 Гц до 25 МГц
от 0,1 Гц до 500 кГц
до 5 МГц
до 2 МГц
Максимальная частота дискретизации, МГц
Максимальное количество точек сигнала произвольной формы
Диапазон частот сигналов
синусоидальная форма
прямоугольная, импульсная формы
пилообразная, треугольная формы
сигналы функции Гаусса, Лоренца, хаверсинус,
импульсы с экспоненциальной формой фронта/спада
сигнал функции Sin(x)/x
Пределы допускаемой относительной погрешности частоты F
F ≤ 10 кГц
F > 10 кГц
Сопротивление нагрузки (по выбору)
±1,3·10
-4
±5·10
-5
50 Ом; ≥ 1 МОм (Hi-Z)
Диапазон установки амплитуды напряжения (п-п) сигнала синусоидальной формы, В
сопротивление нагрузки ≥ 1 МОм
сопротивление нагрузки 50 Ом
от 0,02 до 5
от 0,01 до 2,5
Диапазон установки постоянного напряжения смещения Uсм, В
±2,5
±1,25
±(0,015∙Uсм + 0,001)
±(0,015∙U+0,015∙Uсм+0,001)
сопротивление нагрузки ≥ 1 МОм
сопротивление нагрузки 50 Ом
Пределы допускаемой абсолютной погрешности установки
постоянного напряжения смещения Uсм, В
Пределы допускаемой абсолютной погрешности установки
амплитуды напряжения U (п-п) на частоте 1 кГц, В
ВЫХОД “AUX OUT”
Верхний уровень сигнала, В, не менее
сопротивление нагрузки ≥ 1 МОм
2,25
1,0
0,7
0,25
8
сопротивление нагрузки 50 Ом
Нижний уровень сигнала, В, не более
сила тока в нагрузке не более 4 мА
сопротивление нагрузки 50 Ом
________________
1) е.м.р.- единица младшего разряда индикации.
50; 400
от 90 до 264
115 (номинальное значение)
130
370
149
252
5,26
5,31
Таблица 3 – Основные технические характеристики
Частота сети питания, Гц
Напряжение сети питания, В
частота 50 Гц
частота 400 Гц
Потребляемая мощность, Вт, не более
Габаритные размеры, мм
ширина
глубина
высота
Масса, кг, не более
модификация MDO32
модификация MDO34
Рабочие условия применения
температура окружающего воздуха, °C
относительная влажность воздуха, %
от 0 до +55
от 5 до 90 при температуре до +40 °C
Знак утверждения типа
наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 4.
1 шт. на
канал
Кол-во
1 шт.
по заказу
по заказу
по заказу
по заказу
Таблица 4 – Комплектность осциллографов-анализаторов спектра серии MDO3
Наименование и обозначение
Осциллограф-анализатор спектра серии MDO3, модификация MDO32/MDO34
Частотная опция 3-BW-100 / 3-BW-200 / 3-BW-350 / 3-BW-500 / 3-BW-1000
Опция 3-SA3 (расширение диапазона частот анализатора спектра до 3 ГГц)
Опция 3-MSO (логический анализатор)
Опция 3-AFG (генератор сигналов произвольной формы)
Аналоговые пассивные пробники
TPP250 для опций 3-BW-100 и 3-BW-200
TPP500 для опций 3-BW-350 и 3-BW-500
TPP1000 для опции 3-BW-1000
Пробники логического анализатора P6316 для опции 3-MSO
Программные опции
Кабель сетевой
Сумка для принадлежностей 016-2144
по заказу
по заказу
1 шт.
1 шт.
9
Руководство по эксплуатации 077-1557-00R 1 шт.
Методика поверки MDO3/МП-2020 1 шт.
Поверка
осуществляется по документу MDO3/МП-2020 «ГСИ. Осциллографы-анализаторы серии
MDO3. Методика поверки», утвержденному АО «АКТИ-Мастер» 17.08.2020 г.
Основные средства поверки:
- калибратор осциллографов 9500B с активной головкой 9530, регистрационный номер в
Федеральном информационном фонде 30374-13;
- мультиметр Keithley 2000; регистрационный номер в Федеральном информационном
фонде 75241-19;
- стандарт частоты рубидиевый FS 725, регистрационный номер в Федеральном
информационном фонде 31222-06;
-частотомеруниверсальныйTektronixFCA3000,регистрационныйномерв
Федеральном информационном фонде 51532-12;
- генератор сигналов E8257D с опцией 520; регистрационный номер в Федеральном
информационном фонде 53941-13;
- ваттметр проходящей мощности СВЧ NRP-Z28; регистрационный номер в
Федеральном информационном фонде 43643-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса в виде наклейки и/или на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
осциллографам-анализаторам спектра серии MDO3
ГОСТ 8.027-2001. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений времени и частоты (приказ
Росстандарта от 31.07.2018 г. № 1621)
Государственнаяповерочнаясхемадлясредствизмерениймощности
электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от
30.12.2019 г. № 3461)
Государственная поверочная схема для средств измерений переменного электрического
напряжения до 1000 В в диапазоне частот от 1∙10
-1
до 2∙10
9
Гц
(
приказ Росстандарта от
29.05.2018 г. № 1053)
Техническая документация изготовителя
Изготовитель
Компания «Tektronix (China) Co., Ltd.», Китай
Адрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.
Тел. (8621)38960893, Факс (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Представительство компании «Тектроникс Интернэшнл, Инк.» в России
Адрес: 125167, Москва, Ленинградский проспект, д. 37, к. 9
10
Тел. (495)664-75-64 Факс: (495)664-75-65
Web: www.tektronix.ru; E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85
Web-сайт: http://www.actimaster.ru; E-mail: post@actimaster.ru
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.311824 от 14.10.2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24701-03 | Анализатор спектра | Agilent 8563EC | Фирма "Agilent Technologies", США | 2 года | Перейти |
| 25898-03 | Анализаторы спектра и измерители радиопомех | E7401A, E7402A, E7403A, E7404A, E7405A | Фирма "Agilent Technologies, Inc.", США | 1 год | Перейти |
| 25399-03 | Анализаторы спектра | FSH 3 | Фирма "Rohde & Schwarz", Германия | 1 год | Перейти |
| 36131-07 | Анализаторы спектра | N9320A | Фирма "Agilent-Qianfeng Electronic Technologies (Chengdu) Co., Ltd.", Китай | 1 год | Перейти |
| 40545-09 | Шумомеры-анализаторы спектра | 2250 | Фирма "Bruel & Kjaer", Дания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
