Номер госреестра:
80236-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LZZBJ9-12/185h/2
Производитель:
ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
121282003, 121292003, 121302003, 121312003, 121322003, 121332003, 121342003, 121352003, 121362003, 121372003, 121382003, 121392003, 121402003, 121412003, 121422003, 121432003, 121442003, 121452003, 121462003, 121472003, 121482003, 121492003, 121502003, 121512003, 121522003, 121532003, 121542003
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 25
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2175
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока LZZBJ9-12/185h/2
Назначение средства измерений
Трансформаторы тока LZZBJ9-12/185h/2 (далее - трансформаторы) предназначены для
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с несколькими вторичными обмотками,
которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены
в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у
основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет
возможность пломбировки для исключения несанкционированного доступа.
Рабочееположениетрансформатороввпространстве-любое.Крепление
осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите
трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических
данных.
Общийвидсредстваизмеренийиобозначениеместапломбировкиот
несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
А
В
2

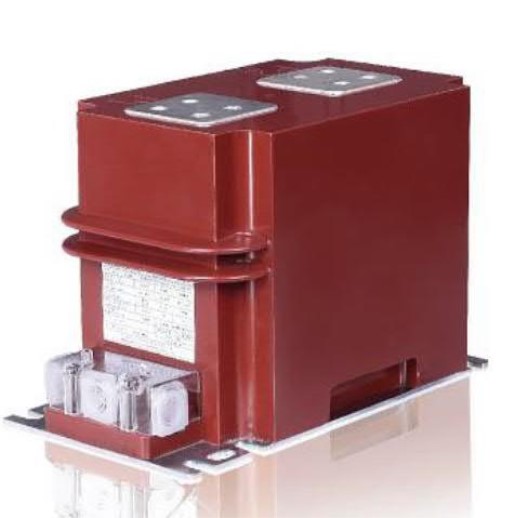

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
121322003,
121502003,
10P
5/5
3/5/5
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Значение
6
7,2
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
- для зав.№ 121542003, 121522003, 121532003, 121282003,
121312003,121302003,121332003,121292003,121492003,
121512003, 121462003, 121472003, 121482003
зав.№ 121392003, 121422003, 121372003, 121432003,
121362003, 121382003, 121352003, 121402003,
- для
121342003,
121412003
1600
121452003,
121442003,
400
Номинальный вторичный ток, А5
Номинальная частота переменного тока, Гц 50
Класс точности обмоток для измерений и учета ГОСТ 7746-2015
- для
121292003,
121342003,
зав.№ 121282003, 121322003, 121312003, 121302003,
121392003, 121422003, 121372003, 121432003,
121362003, 121382003, 121352003, 121402003,
121332003,
121452003,
121442003,
0,5S/0,5
0,5
121412003,121492003,121502003,121512003,121462003,121472003,
121482003
- для зав.№ 121542003, 121522003, 121532003
Класс точности обмотки для защиты ГОСТ 7746-2015
- для
121492003,
121362003,
зав.№ 121482003, 121472003, 121462003, 121512003,
121412003, 121442003, 121402003, 121352003,
121342003, 121452003, 121432003, 121372003,
121502003,
121382003,
121422003,
10P/10P
121392003, 121532003, 121522003, 121542003
- для зав.№ 121292003, 121332003, 121302003, 121312003, 121322003,
121282003
Номинальная вторичная нагрузка, В·А
- для зав.№ 121532003, 121522003, 121542003
- для
121492003,
121362003,
зав.№ 121482003, 121472003, 121462003, 121512003,
121412003, 121442003, 121402003, 121352003,
121342003, 121452003, 121432003, 121372003,
121502003,
121382003,
121422003,
121392003
- для зав.№ 121292003, 121332003, 121302003, 121312003, 121322003,
121282003
3/5/5/5
Номинальный коэффициент безопасности приборов вторичной обмотки для
измерений, не более10
Номинальная предельная кратность вторичной обмотки для защиты, не менее
- для зав.№ 121542003, 121522003, 121532003, 121282003, 121322003,
121312003,121302003,121332003,121292003,121492003,
121512003, 121462003, 121472003, 121482003
- для зав.№ 121392003, 121422003, 121372003, 121432003,
121502003,
20
121452003,
121342003,121362003,121382003,121352003,121402003,121442003,
121412003 30
3
Значение
220
184
336
42
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры трансформатора, мм, не более
- Высота
- Ширина
- Глубина
Масса трансформатора, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от -25 до +40
30
262800
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока (зав. №№ 121282003, 121292003,
121302003, 121312003, 121322003, 121332003,
121352003,
121392003,
121432003,
121472003,
121512003,
121362003,
121402003,
121442003,
121482003,
121522003,
121372003,
121412003,
121452003,
121492003,
121532003,
Обозначение
LZZBJ9-12/185h/2
Количество
27 шт.
121342003,
121382003,
121422003,
121462003,
121502003,
121542003)
Паспорт
-27 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения
единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный
№ 19457-00;
- прибор сравнения КНТ-05, регистрационный № 37854-08;
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока
LZZBJ9-12/185h/2
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений коэффициента и угла масштабного
преобразования синусоидального тока
4
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Адрес: No. 885 FangShanXiEr Road, Xiang’An Industrial Area 361101, Xiamen, Fujian,
Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
Телефон: +7 (495) 777-22-20
Web-сайт: new.abb.com/ru
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
