Источники питания постоянного тока U8001A, U8002A, ГРСИ 80220-20
Номер госреестра:
80220-20
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
U8001A, U8002A
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 8
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2175
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока U8001A, U8002A
Назначение средства измерений
Источники питания постоянного тока U8001A, U8002A (далее по тексту – источники)
предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Описание средства измерений
По принципу действия источники относятся к непрограммируемым линейным
источникам питания и формируют на выходе из напряжения сети питания регулируемые
стабилизированные напряжения и силу постоянного тока. При этом напряжение сети
выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и
отображаются на жидкокристаллическом дисплее с подсветкой.
Источники выпускаются в двух модификациях: U8001A и U8002A, отличающихся
между собой значениями выходного тока.
Источники снабжены защитой от перегрузки и короткого замыкания на выходе.
Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр,
стабилизатор, дисплей.
Конструктивно источники выполнены в виде моноблока.
На передней панели расположены: кнопка включения/выключения, дисплей, кнопки
управления, поворотный регулятор выходных напряжения и силы тока, выходные клеммы.
На задней панели расположены: вентилятор охлаждения, разъем сети питания,
предохранитель.
На левой боковой панели корпуса размещена ручка для переноски
Общий вид источников представлен на рисунках 1 – 3. Обозначение места нанесения
знака поверки представлено на рисунке 1.
ПломбированиеисточниковпитанияпостоянноготокаU8001A,U8002Aне
предусмотрено.
0
2

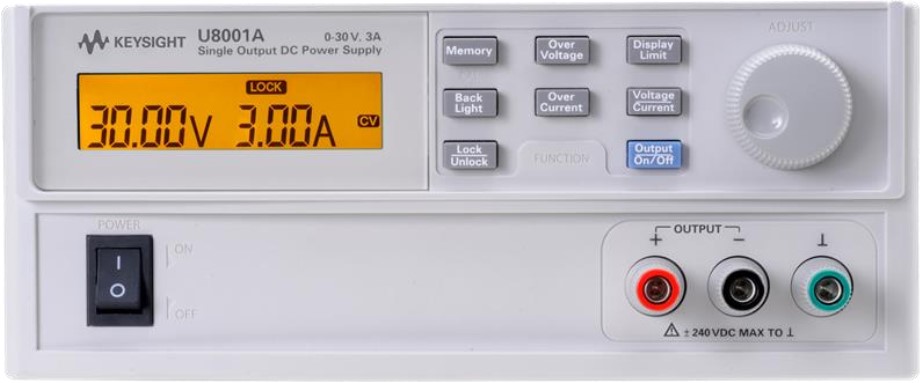

Рисунок 1 – Общий вид источников питания постоянного тока U8001A

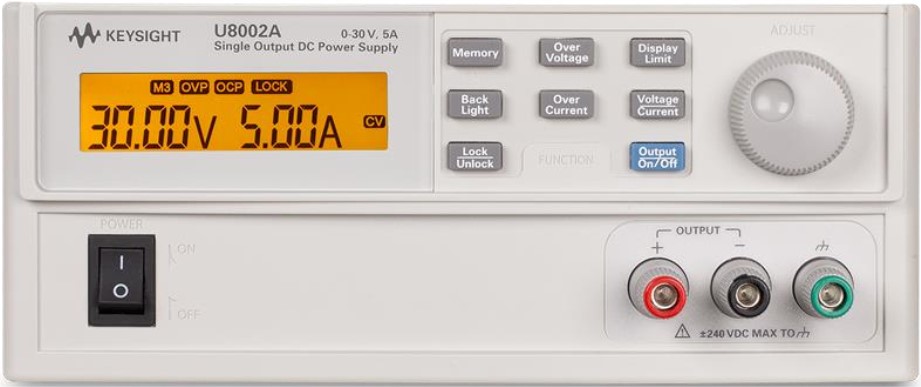

Рисунок 2 – Общий вид источников питания постоянного тока U8002A

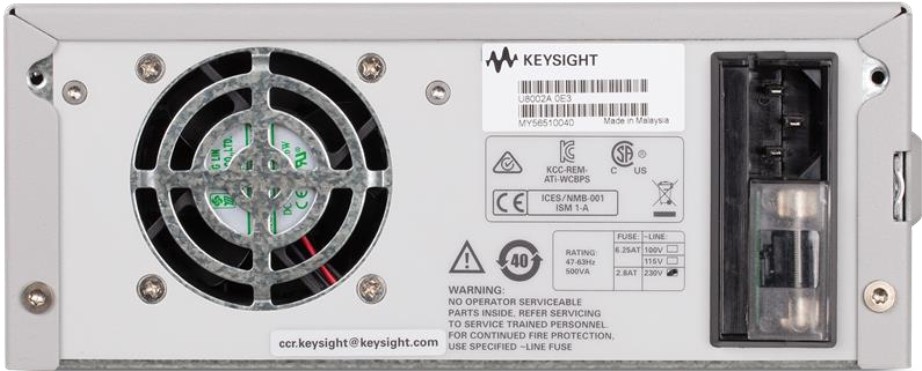

Рисунок 3 – Общий вид источников питания постоянного тока U8002A, U8002A. Вид сзади.
Место нанесения
знака поверки
3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Выходные параметры источников U8001A (метрологические характеристики)
Максимальное
выходное
напряжение
постоянного тока, В
Максимальная
выходная сила
постоянного тока, А
Разрешение(единица
младшего разряда
(е.м.р.)) по силе
постоянного тока, А
30
Разрешение(единица
младшего разряда
(е.м.р.)) по
напряжению
постоянного тока, В
0,01
3
0,01
Таблица 2 – Выходные параметры источников U8002A (метрологические характеристики)
Максимальное
выходное
напряжение
постоянного тока, В
Максимальная
выходная сила
постоянного тока, А
Разрешение(единица
младшего разряда
(е.м.р.)) по силе
постоянного тока, А
30
Разрешение(единица
младшего разряда
(е.м.р.)) по
напряжению
постоянного тока, В
0,01
5
0,01
Таблица 3 – Метрологические характеристики источников U8001A, U8002A в режиме
стабилизации напряжения
Пределы допускаемой
основной абсолютной
погрешности
воспроизведения /
измерений напряжения
постоянного тока, В
Уровень пульсаций
выходного напряжения
постоянного тока, мВ,
не более
Нестабильность выходного напряжения
постоянного тока, В
при изменениипри изменении тока
напряжения питания нагрузки от I
макс
до
на ±10 % от0,1∙I
макс
номинального
±(0,0001∙U+0,002)±(0,0001∙U+0,002)1
±(0,0035∙U+0,02) /
±(0,0035∙U+0,02)
Примечания
I
макс
– максимальная сила постоянного тока на выходе источника, А;
U – воспроизводимое/измеренное значение напряжения постоянного тока, В
±(0,0002∙I+0,002)
±(0,0002∙I+0,002)
3
Таблица 4 – Метрологические характеристики источников U8001A, U8002A в режиме
стабилизации силы тока
Пределы допускаемой
основной абсолютной
Нестабильность выходной силы
постоянного тока, А
Уровень пульсаций
выходной силы
постоянного тока, мА,
не более
при изменении
напряжения питания
на ±10 % от
номинального
при изменении
напряжения на
нагрузке от U
макс
до
0,1∙U
макс
погрешности
воспроизведения /
измерений силы
постоянного тока, А
±(0,0035∙I+0,02) /
±(0,0035∙I+0,02)
Примечания
U
макс
– максимальное напряжение постоянного тока на выходе источника, В;
I – воспроизводимое/измеренное значение силы постоянного тока, А
4
0,0001
Таблица 5 – Температурные коэффициенты
МодификацияТемпературный коэффициент, /°С
В режиме стабилизации напряжения
U8001A
U8002A
В режиме стабилизации силы тока
0,00038
0,0003
Значение
Таблица 6 – Общие технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры (длина
ширина
высота), мм
от 90 до 110; от 103,5 до 126,5;
от 207 до 253
от 47 до 63
394,3
212,3
88,1
Продолжение таблицы 6
Наименование характеристикиЗначение
Масса, кг:
7,3
8,3
от +20 до +30
до 80
- модификация U8001A
- модификация U8002A
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +40
до80
10
10 000
Знак утверждения типа
наносится на лицевую панель источников способом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
–
1 шт.
Обозначение
Количество
Таблица 7 – Комплектность средства измерений
Наименование
Источник питания постоянного тока U8001A, U8002A
(модификация по заказу)
Кабель питания
Руководство по эксплуатации
Методика поверки
–
–
ИЦРМ-МП-071-20
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-071-20 «ГСИ. Источники питания постоянного тока
U8001A, U8002A. Методика поверки», утвержденному ООО «ИЦРМ» 09.04.2020 г.
Основныесредстваповерки:мультиметр3458А(регистрационныйномерв
Федеральном информационном фонде № 77012-19); катушки электрического сопротивления
измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном
фонде № 1162-58); микровольтметр В3-57 (регистрационныйномер вФедеральном
информационном фонде № 7657-80).
5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока U8001A, U8002A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация изготовителя
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
