Источники питания постоянного тока E3620A, E3630A, ГРСИ 80219-20
Номер госреестра:
80219-20
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
E3620A, E3630A
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 7
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2175
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока E3620A, E3630A
Назначение средства измерений
Источники питания постоянного тока E3620A, E3630A (далее по тексту – источники)
предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Описание средства измерений
По принципу действия источники относятся к непрограммируемым линейным
источникам питания и формируют на выходе из напряжения сети питания регулируемое
стабилизированное напряжение. При этом напряжение сети выпрямляется и фильтруется.
Полученное напряжение измеряется и отображается на светодиодном дисплее.
Источники выпускаются в двух модификациях: E3620A и E3630A, отличающихся
между собой количеством выходных каналов, а также значениями выходного напряжения и
тока нагрузки.
Источники питания модификации E3620A имеют два выходных канала, источники
питания модификации E3630A – три выходных канала. Каналы полностью независимы и
изолированы друг от друга. Каналы 2, 3 модификации E3630A совместно представляют собой
один биполярный регулируемый выход.
Источники снабжены защитой от перегрузки и короткого замыкания.
Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр,
стабилизатор, дисплей.
Конструктивно источники выполнены в виде моноблока.
На передней панели расположены: дисплей, индикаторы, регуляторы выходного
напряжения, кнопка включения/выключения, кнопки управления выходами, выходные клеммы.
На задней панели расположен разъем сети питания.
Общий вид источников представлен на рисунках 1 – 2. Обозначение места нанесения
знака поверки представлено на рисунке 1.
ПломбированиеисточниковпитанияпостоянноготокаE3620A,E3630Aне
предусмотрено.
2
Рисунок 1 – Общий вид источников питания постоянного тока E3620A

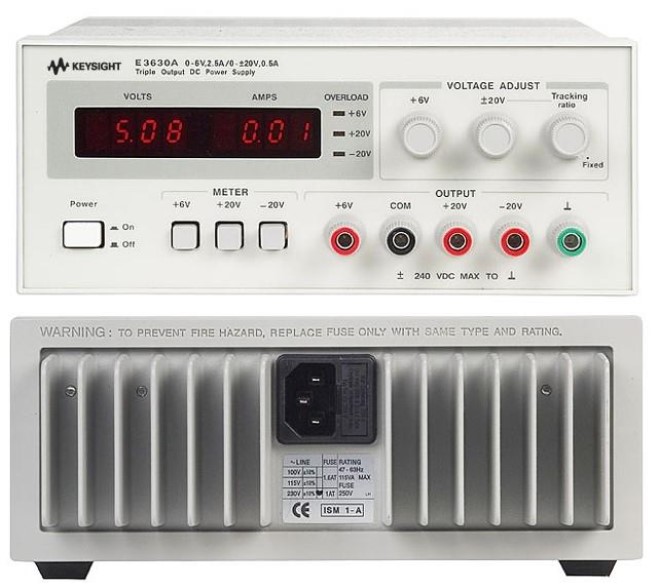

Рисунок 2 – Общий вид источников питания постоянного тока E3630A
Место
нанесения
знака
поверки
3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Выходные параметры источников E3620A (метрологические характеристики)
Ток
нагрузки,
А
КаналМаксимальное
выходное
напряжение
постоянного тока, В
1; 225
Разрешение(единица
младшего разряда
(е.м.р.)) по напряжению
постоянного тока, В
0,01
1)
/0,1
2)
1
Разрешение(единица
младшего разряда
(е.м.р.)) по силе
постоянного тока, А
0,001
Примечания
1)
– в диапазоне выходного напряжения до 20 В;
2)
– в диапазоне выходного напряжения свыше 20 В
0,01
0,01
Таблица 2 – Выходные параметры источников E3630A (метрологические характеристики)
Разрешение(единица
младшего разряда
(е.м.р.)) по напряжению
постоянного тока, В
Ток
нагрузки,
А
Разрешение(единица
младшего разряда
(е.м.р.)) по силе
постоянного тока, А
КаналМаксимальное
выходное
напряжение
постоянного тока, В
1 +6
2 +20
3 –20
2,5
0,5
0,5
Таблица 3 – Метрологические характеристики источников
Модификация Пределы допускаемой
основной абсолютной
погрешности
воспроизведения
напряжения постоянного
тока/измерений силы
постоянного тока, В, А
Уровень
пульсаций
выходного
напряжения
постоянного
тока, мВ
1)
, не
более
Нестабильность выходного
напряжения постоянного тока, В
при изменении при изменении
напряжениятока нагрузки от
питания на ±10 % от I
макс
до
от номинального0,1∙I
макс
E3620A,
E3630A
±(0,005∙U+2 е.м.р.) /
±(0,005∙I+2 е.м.р.)
±(0,0001∙U+0,002) ±(0,0001∙U+0,002)0,35/1,5
Примечания
1)
– среднеквадратическое значение/размах сигнала;
I
макс
– максимальная сила постоянного тока на выходе источника, А;
U – воспроизводимое значение напряжения постоянного тока, В;
I – измеренное значение силы постоянного тока, А;
е.м.р. – единиц младшего разряда
±(0,0002∙U+0,001)
–
Таблица 4 – Дополнительные погрешности
Модификация
Пределы допускаемой
дополнительной абсолютной
погрешности воспроизведения
напряжения постоянного тока, В/
С
Пределы допускаемой
дополнительной абсолютной
погрешности измерений силы
постоянного тока, А/
С
E3620A,
E3630A
Примечание – U - воспроизводимое значение напряжения постоянного тока, В
4
Значение
Таблица 5 – Общие технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
от 90 до 110; от 103,5 до 126,5;
от 207 до 253
от 47 до 63
392,4
212,3
88,1
318,4
212,3
88,1
5,0
3,8
от +20 до +30
до 80
- частота переменного тока, Гц
Габаритные размеры (длина
ширина
высота), мм:
- модификация E3620A
- модификация E3630A
Масса, кг:
- модификация E3620A
- модификация E3630A
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +40
до80
10
10 000
Знак утверждения типа
наносится на лицевую панель источников способом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
–
1 шт.
Обозначение
Количество
Таблица 6 – Комплектность средства измерений
Наименование
Источник питания постоянного тока E3620A, E3630A
(модификация по заказу)
Кабель питания
Руководство по эксплуатации
Методика поверки
–
–
ИЦРМ-МП-009-20
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-009-20 «ГСИ. Источники питания постоянного тока
E3620A, E3630A. Методика поверки», утвержденному ООО «ИЦРМ» 28.01.2020 г.
Основныесредстваповерки:мультиметр3458А(регистрационныйномерв
Федеральном информационном фонде № 77012-19); катушки электрического сопротивления
измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном
фонде № 1162-58); микровольтметр В3-57 (регистрационныйномер вФедеральном
информационном фонде № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
5
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока E3620A, E3630A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация изготовителя
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
