Источники питания постоянного тока E3640, ГРСИ 80216-20
Номер госреестра:
80216-20
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
E3640
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 4
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2175
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока серии E3640
Назначение средства измерений
Источники питания постоянного тока серии E3640 (далее по тексту – источники)
предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Описание средства измерений
По принципу действияисточникиотносятсякпрограммируемымлинейным
источникам питания и формируют на выходе из напряжения сети питания регулируемые
стабилизированные напряжения и силу постоянного тока. При этом напряжение сети
выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и
отображаются на дисплее.
Источники выпускаются в десяти модификациях: Е3640А, Е3641А, Е3642А, Е3643А,
Е3644А, Е3645А, Е3646А, Е3647А, Е3648А, Е3649А, отличающихся между собой количеством
выходных каналов, а также значениями выходных напряжения, силы тока, мощности.
Источники модификаций Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А имеют
один выходной канал.
Источники модификаций Е3646А, Е3647А, Е3648А, Е3649А имеют два выходных
канала.
Все модификации источников имеют два выходных диапазона напряжения и силы тока.
Источники могут функционировать в режимах стабилизации напряжения,
стабилизации тока.
Регулировка выходных напряжения и силы тока осуществляется независимо.
Источники имеют возможность сохранения во встроенной энергонезависимой памяти
до пяти полных наборов выходных параметров напряжения и силы тока для последующего
воспроизведения.
Источники снабжены защитой от перегрева, защитой от перегрузки по напряжению,
защитой от перегрузки по току.
Всемодификацииисточниковоборудованыдополнительнымиклеммамидля
подключения нагрузки по четырехзажимной схеме, исключающей влияние сопротивления
соединительных проводов.
Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр,
стабилизатор, дисплей.
Конструктивно источники выполнены в виде моноблока.
На передней панели расположены: кнопка включения/выключения, дисплей, кнопки
управления, поворотный регулятор выходных напряжения и силы тока, выходные клеммы.
На задней панели расположены: разъемы интерфейсов GPIB и RS-232, вентилятор
охлаждения, дополнительные выходные клеммы, разъем сети питания, предохранитель.
Общий вид источников представлен на рисунках 1 – 4. Обозначение места нанесения
знака поверки представлено на рисунках 1 и 3.
Пломбирование источников питания постоянного тока серии E3640 не предусмотрено.
2

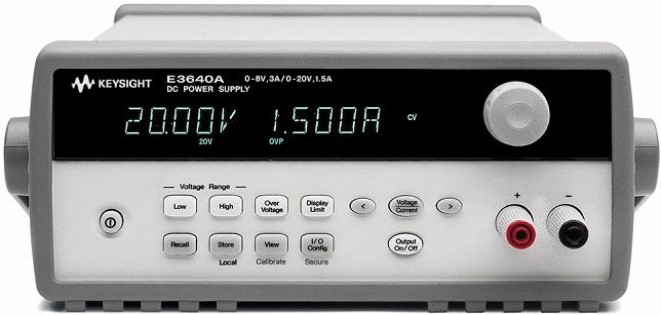

Рисунок 1 – Общий вид источников питания постоянного тока модификаций
Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А

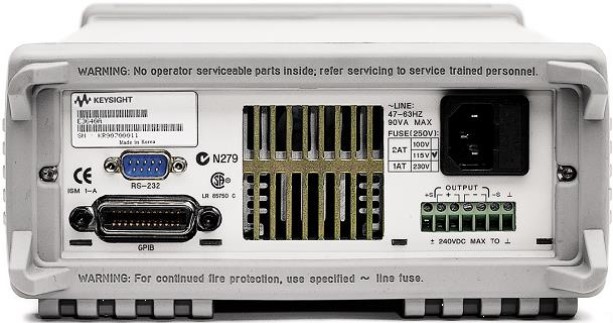

Рисунок 2 – Общий вид источников питания постоянного тока модификаций
Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А. Вид сзади

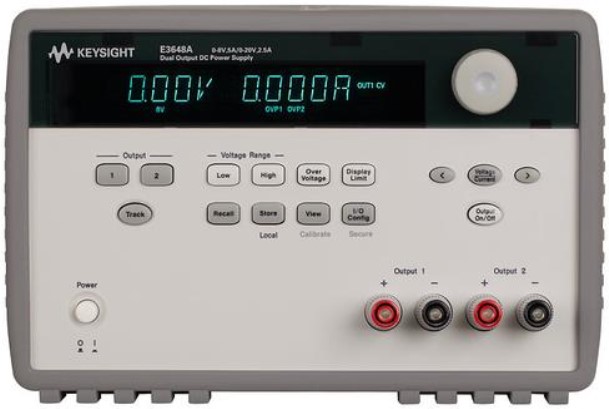

Рисунок 3 – Общий вид источников питания постоянного тока модификаций
Е3646А, Е3647А, Е3648А, Е3649А
Место
нанесения
знака
поверки
Место
нанесения
знака
поверки
3

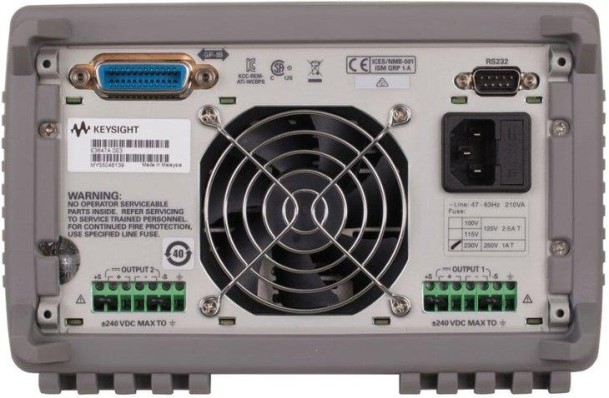

Рисунок 4 – Общий вид источников питания постоянного тока модификаций
Е3646А, Е3647А, Е3648А, Е3649А. Вид сзади
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Выходные параметры (метрологические характеристики)
Модификация
E3640A
E3641A
E3642A
E3643A
E3644A
E3645A
E3646A
E3647A
E3648A
E3649A
Количество
выходных
каналов
1
1
1
1
1
1
2
2
2
2
Диапазон установки
выходного напряжения
постоянного тока, В
от 0 до 8/от 0 до 20
от 0 до 35/от 0 до 60
от 0 до 8/от 0 до 20
от 0 до 35/от 0 до 60
от 0 до 8/от 0 до 20
от 0 до 35/от 0 до 60
от 0 до 8/от 0 до 20
от 0 до 35/от 0 до 60
от 0 до 8/от 0 до 20
от 0 до 35/от 0 до 60
Диапазон установки
выходной силы
постоянного тока, А
от 0 до 3/от 0 до 1,5
от 0 до 0,8/от 0 до 0,5
от 0 до 5/от 0 до 2,5
от 0 до 1,4/от 0 до 0,8
от 0 до 8/от 0 до 4
от 0 до 2,2/от 0 до 1,3
от 0 до 3/от 0 до 1,5
от 0 до 0,8/от 0 до 0,5
от 0 до 5/от 0 до 2,5
от 0 до 1,4/от 0 до 0,8
Максимальная
выходная
мощность, Вт
30
30
50
50
80
80
60
60
100
100
4
±(0,0005∙U+0,01) /
±(0,0005∙U+0,005)
Таблица 2 – Метрологические характеристики в режиме стабилизации напряжения
Модификация
Пределы допускаемой
основной абсолютной
погрешности
воспроизведения /
измерений напряжения
постоянного тока, В
Нестабильность выходного
напряжения постоянного тока, В
при изменении при изменении
напряжениятока нагрузки от
питания на ±10 % от I
макс
до
от номинального0,1∙I
макс
±(0,0001∙U+0,003) ±(0,0001∙U+0,003)
E3640A
E3641A
E3642A
E3643A
E3644A
E3645A
E3646A
±(0,0005∙U+0,01) /
±(0,0005∙U+0,005)
для канала 2:
±(0,001∙U+0,025) /
±(0,001∙U+0,025)
E3647A
E3648A
E3649A
Уровень
пульсаций
выходного
напряжения
постоянного
тока, мВ
1)
, не
более
0,5/5
1/8
0,5/5
1/8
0,5/5
1/8
0,5/5
1/8
0,5/5
1/8
Примечания
1)
– среднеквадратическое значение/размах сигнала;
I
макс
– максимальная сила постоянного тока на выходе источника, А;
U – воспроизводимое/измеренное значение напряжения постоянного тока, В
±(0,002∙I+0,01) /
±(0,0015∙I+0,005)
±(0,0001∙I+
+0,00025)
±(0,0001∙I+
+0,00025)
4
Таблица 3 – Метрологические характеристики в режиме стабилизации тока
Модификация Пределы допускаемой
основной абсолютной
погрешности
воспроизведения /
измерений силы
постоянного тока, А
Нестабильность выходной силы
постоянного тока, А
Уровень
пульсаций
выходной
силы
постоянного
тока, мА
1)
, не
более
при изменении
напряжения
питания на ±10 %
от номинального
при изменении
напряжения на
нагрузке от U
макс
до 0,1∙U
макс
E3640A
E3641A
E3642A
E3643A
E3644A
E3645A
E3646A
±(0,002∙I+0,01) /
±(0,0015∙I+0,005)
для канала 2:
±(0,002∙I+0,01) /
±(0,0015∙I+0,01)
E3647A
E3648A
E3649A
Примечания
1)
– среднеквадратическое значение;
U
макс
– максимальное напряжение постоянного тока на выходе источника, В;
I – воспроизводимое/измеренное значение силы постоянного тока, А
5
в режиме воспроизведения/измерений выходных
±(0,0001∙U+0,003)
±(0,0002∙I+0,003)
±(0,0001∙U+0,003)
для канала 2:
±(0,0002∙U+0,005)
Таблица 4 – Дополнительные погрешности
величин
Модификация
Пределы допускаемой
дополнительной абсолютной
погрешности
воспроизведения/измерений
напряжения постоянного тока, В/
С
Пределы допускаемой
дополнительной абсолютной
погрешности
воспроизведения/измерений силы
постоянного тока, А/
С
E3640A
E3641A
E3642A
E3643A
E3644A
E3645A
E3646A
E3647A
E3648A
E3649A
Примечания
U – воспроизводимое/измеренное значение напряжения постоянного тока, В;
I – воспроизводимое/измеренное значение силы постоянного тока, А
Значение
Таблица 5 – Общие технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
от 90 до 110; от 103,5 до 126,5;
от 207 до 253
от 47 до 63
348,3
212,6
88,5
348,3
212,6
133
5,3
5,2
6,3
6,2
6,6
6,7
8,2
8,0
9,2
9,1
от +20 до +30
до 80
- частота переменного тока, Гц
Габаритные размеры (длина
ширина
высота), мм:
- модификации Е3640А, Е3641А, Е3642А, Е3643А,
Е3644А, Е3645А
- модификации Е3646А, Е3647А, Е3648А, Е3649А
Масса, кг:
- модификация Е3640А
- модификация Е3641А
- модификация Е3642А
- модификация Е3643А
- модификация Е3644А
- модификация Е3645А
- модификация Е3646А
- модификация Е3647А
- модификация Е3648А
- модификация Е3649А
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +40
до80
10
10 000
6
Знак утверждения типа
наносится на лицевую панель источников способом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
–
1 шт.
Обозначение
Количество
Таблица 6 – Комплектность средства измерений
Наименование
Источник питания постоянного тока серии E3640
(модификация по заказу)
Кабель питания
Руководство по эксплуатации
Методика поверки
–
–
ИЦРМ-МП-073-20
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-073-20 «ГСИ. Источники питания постоянного тока
серии E3640. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2020 г.
Основныесредстваповерки:мультиметр3458А(регистрационныйномерв
Федеральном информационном фонде № 77012-19); катушки электрического сопротивления
измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном
фонде № 1162-58); микровольтметр В3-57 (регистрационныйномер вФедеральном
информационном фонде № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока серии E3640
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация изготовителя
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт:
7
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27431-04 | Счетчики ватт-часов активной энергии переменного тока статические | Гранит-1 | ООО "СП "Электроприбор-Энерго", г.Владимир | 8 лет | Перейти |
| 62153-15 | Трансформаторы тока | EXK-CTO | Фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария | 4 года | Перейти |
| 9219-83 | Трансформаторы напряжения | НОЛ.08-6УХЛ3, НОЛ.08-10УХЛ3 | Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург) | 5 лет | Перейти |
| 36790-08 | Трансформаторы тока | INA-24 | Фирма "KONCAR - Instrument transformers Inc.", Хорватия | 8 лет | Перейти |
| 20177-00 | Счетчики ватт-часов активной энергии переменного тока статические | Меркурий 200 | ОАО "Владимирский завод "Электроприбор", г.Владимир | 10 лет; с 2002 г. - 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
