Преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15, ГРСИ 80172-20
Номер госреестра:
80172-20
Наименование СИ:
Преобразователи термоэлектрические с одной термопарой
Обозначение типа:
AL-KB-1,5-870-0,15
Производитель:
Фирма "Rössel-Messtechnik GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
01MBM12CT101, 01MBM12CT102, 01MBM12CT103, 01MBM12CT104, 01MBM12CT105, 01MBM12CT106, 01MBM12CT107, 01MBM12CT108, 01MBM12CT109, 01MBM12CT110, 01MBM12CT111, 01MBM12CT112, 01MBM12CT113, 01MBM12CT114, 01MBM12CT115, 01MBM12CT116, 01MBM22CT101, 01MBM22CT102, 01MBM22CT103, 01MBM22CT104, 01MBM22CT105, 01MBM22CT106, 01MBM22CT107, 01MBM22CT108, 01MBM22CT109, 01MBM22CT110, 01MBM22CT111, 01MBM22CT112, 01MBM22CT113, 01MBM22CT114, 01MBM22CT115, 01MBM22CT116, 02MBM12CT101, 02MBM12CT102, 02MBM12CT103, 02MBM12CT104, 02MBM12CT105, 02MBM12CT106, 02MBM12CT107, 02MBM12CT108, 02MBM12CT109, 02MBM12CT110, 02MBM12CT111, 02MBM12CT112, 02MBM12CT113, 02MBM12CT114, 02MBM12CT115, 02MBM12CT116, 02MBM22CT101, 02MBM22CT102, 02MBM22CT103, 02MBM22CT104, 02MBM22CT105, 02MBM22CT106, 02MBM22CT107, 02MBM22CT108, 02MBM22CT109, 02MBM22CT110, 02MBM22CT111, 02MBM22CT112, 02MBM22CT113, 02MBM22CT114, 02MBM22CT115, 02MBM22CT116
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 18
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «18» декабря 2020 г. № 2144
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователитермоэлектрическиесоднойтермопарой
AL-KB-1,5-870-0,15
Назначение средства измерений
Преобразователи термоэлектрические
(далее по тексту – термопреобразователи
с одной термопарой AL-KB-1,5-870-0,15
или ТП) предназначены для измерений
газотурбинной установки с двумя
эксплуатируемых на ПАО
температуры воздуха в камере сгорания в составе
газовымитурбинамисерииSGT5-2000E,
«Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -
генерировании термоэлектродвижущей силы, возникающей из-за разности температур
между двумя соединениями различных металлов или сплавов, образующих часть одной и
той же цепи.
Термопреобразователи конструктивно выполнены в виде измерительной вставки
кабельного типа, помещенную в гибкую тонкостенную оболочку, завальцованную со
стороны рабочего спая термопреобразователя, и кабеля с удлинительными проводами в
металлической оплетке. Измерительная вставка состоит из одного чувствительного
элемента–термопарысноминальнойстатическойхарактеристикой(НСХ)
преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) с минеральной
(MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем.
Материал оболочки ТП – сплав Inconel.
После установки термопреобразователей в камеру сгорания их дальнейший
демонтаж невозможен в связи с особенностями их применения и конструкции.

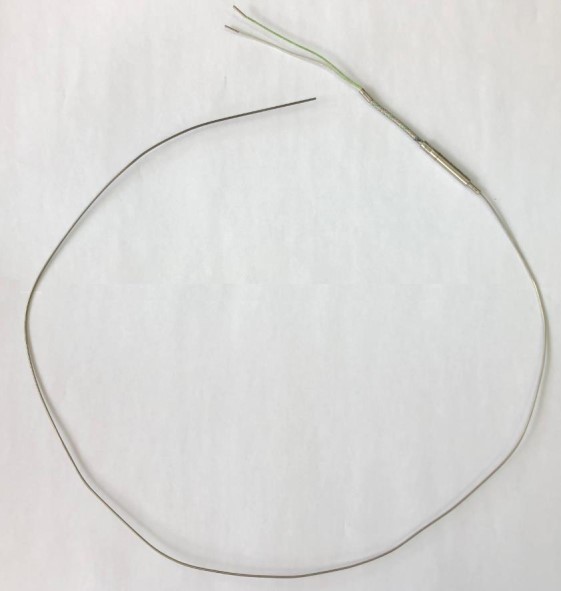

Общий вид ТП представлен на рисунке 1.
2
Рисунок 1 – Общий вид ТП
Пломбирование преобразователейтермоэлектрическихсоднойтермопарой
AL-KB-1,5-870-0,15 не предусмотрено.
Программное обеспечение
отсутствует.
Класс
допуска
К
2
+420
±2,5
±0,0075·t
Метрологические и технические характеристики
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от
НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в
таблице 1.
Таблица 1
Условное
обозначение
НСХ
Диапазон
измерений
температуры, °С
Номинальная
температура
применения, °С
Пределы допускаемых
отклонений ТЭДС ТП
от НСХ,
°
С
от 0 до +333 включ.
св. +333 до +1100
100
Технические характеристики преобразователей термоэлектрических с одной
термопарой AL-KB-1,5-870-0,15 приведены в таблице 2.
Таблица 2
Значение
870
1,5
150
15
Наименование характеристики
Длина монтажной части ТП, мм
Диаметр монтажной части ТП, мм
Длина удлинительных проводов, мм
Масса, г
Электрическое сопротивление изоляции ТП при температуре
окружающей среды от +15 до +35 °С иотносительной влажности
воздуха от 30 до 80 %, МОм (при 100 В), не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от +5 до +85
95
3
Наименование характеристики
Назначенный срок службы, лет
Значение
10
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
AL-KB-1,5-870-0,15
64 шт.
Обозначение
Количество
Комплектность средства измерений
Таблица 3 ‒ Комплектность средства измерений
Наименование
Преобразователь термоэлектрический с
одной термопарой
Паспорт (на русском языке)
-
64 экз.
Поверка
осуществляетсяподокументуГОСТ8.338-2002«ГСИ.Преобразователи
термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления
эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочийэталон2-горазрядапоГОСТ8.558-2009-преобразователь
термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.15
(Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-
11);
КалибратормногофункциональныйикоммуникаторBEAMEXMC6(-R)
(Регистрационный № 52489-13).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы, устанавливающиетребованиякпреобразователям
термоэлектрическим с одной термопарой AL-KB-1,5-870-0,15
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия.
МеждународныйстандартМЭКtrial-1:2013Термопары.Часть1.
Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
Фирма «Rössel-Messtechnik GmbH», Германия
Адрес: Seidnitzer Weg 9 01237 Dresden
Тел.: +49 (0)351 31225-0, факс: +49 (0)351 31225-25
E-mail:
Web-сайт: www.roesseldresden.de
4
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых
Турбин» (ООО «Сименс Технологии Газовых Турбин»)
ИНН: 7804027534
Trial: Россия, 188508, область Ленинградская, район Ломоносовский, улица
Сименса (Южная часть промзоны Горелово тер), дом 1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
