Номер госреестра:
80161-20
Наименование СИ:
Мерники металлические
Обозначение типа:
OGS Baltia
Производитель:
Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия"), г. Калининград
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 7
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «18» декабря 2020 г. № 2144
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические OGS Baltia
Назначение средства измерений
МерникиметаллическиеOGSBaltia(далее-мерники)предназначеныдля
воспроизведения, хранения и передачи единиц объема жидкости.
Описание средства измерений
Принцип работы мерников металлических основан на измерении объема жидкости. При
измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник
металлический через горловину (мерники с верхним наливом) или через наливной кран
(мерники с нижним наливом). Конструктивно мерники состоят из цилиндрического резервуара
и горловины.
Конструкция горловины может иметь следующие исполнения:
- горловину с прозрачными окнами и шкалой, с отметками вместимости;
- непрозрачную горловину с уровнемерной трубкой и шкалой, расположенными рядом,
параллельно оси горловины.
В середину конического днища мерников вварен трубопровод с кранами для заполнения
и слива жидкости (мерники с нижним наливом) или трубопроводом с краном для слива
жидкости (мерники с верхним наливом). На верхней конической крышке цилиндрического
резервуара располагается пузырьковый уровнемер для установки мерников в вертикальном
положении. К нижнему ребру жесткости мерников приварены ножки, обеспечивающие
устойчивое положение мерников, снабженные регулировочными винтами, а при необходимости
колёсиками (опция). Горловина мерников закреплена на цилиндрическом резервуаре с
помощью фланцевого соединения (в исполнении мерника с нижним наливом), либо приварена
к конической крышке (в исполнении мерника с верхним наливом). Мерники снабжены
термокарманами для установки термометров.
Градуированная часть горловины мерника не превышает 1,0 % вместимости мерника
выше и ниже отметки номинальной вместимости. Начальное и конечное значения шкалы могут
иметь любые промежуточные числовые значения (отметки) в пределах указанного для каждого
типоразмера мерника диапазона, кроме этого, градуированная часть горловины мерника может
быть асимметричной по отношению к отметке номинальной вместимости в зависимости от
назначения конкретного мерника.
2

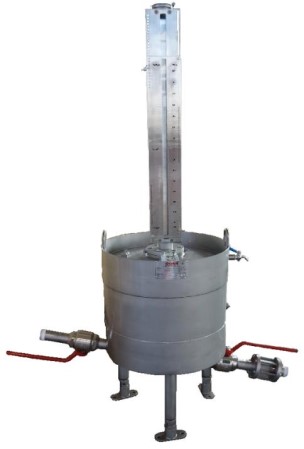

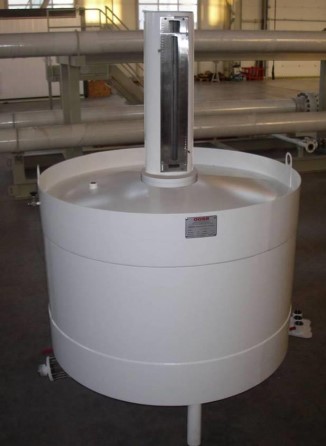

Рисунок 1 - Общий вид мерников

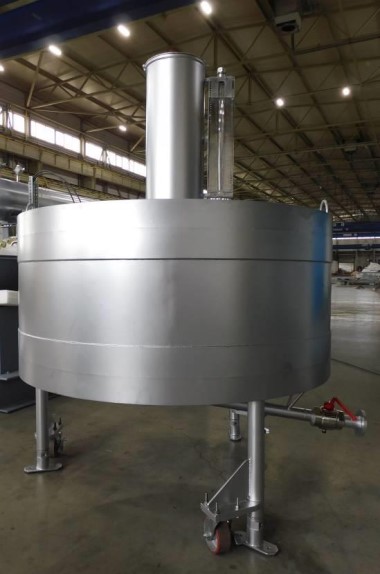

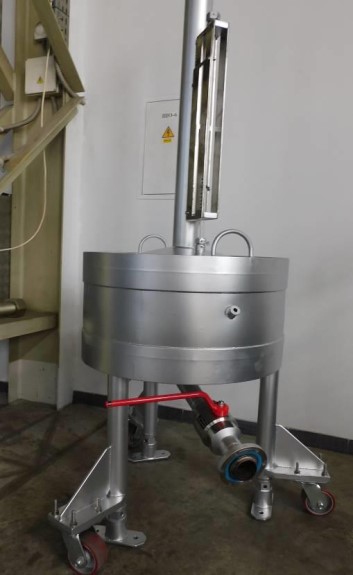

Рисунок 2 - Общий вид мерников
Схема пломбирования мерников от несанкционированного доступа приведена на
рисунках 3-4.
3

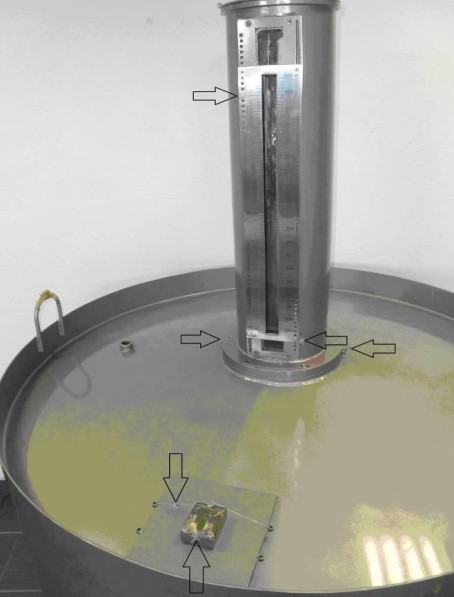

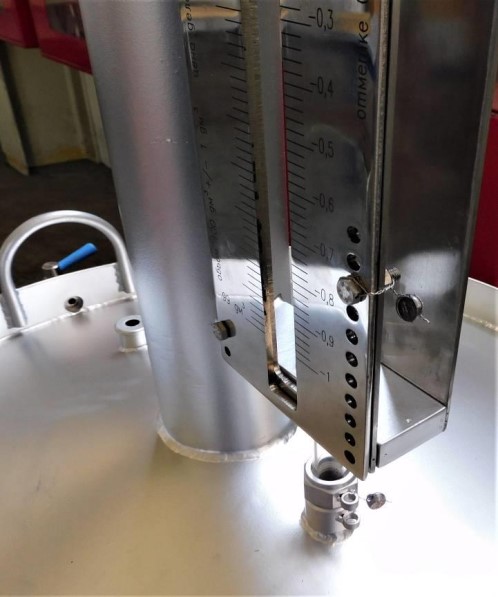

Рисунок 3 - Места пломбировки от несанкционированного доступа

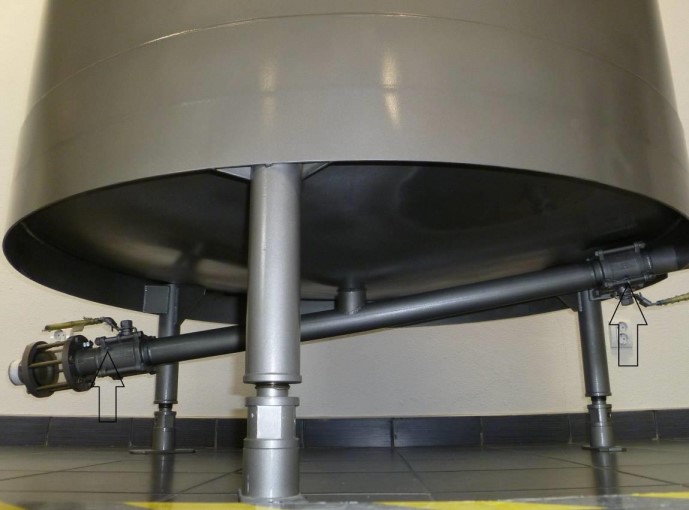

Рисунок 4 - Места пломбировки от несанкционированного доступа
Пломбировке подлежат следующие элементы конструкции:
- шкала мерника;
- элементы крепления уровнемерной трубки;
- фланцевое соединение горловины мерника;
- ампулы уровня мерника;
- краны для наполнения и слива жидкости;
В случае применения приварных кранов для наполнения или слива жидкости
пломбировка кранов не производится.
4
Программное обеспечение
отсутствует
Значение
от 18,9 до 1000,0
±0,02 (±0,01)
2)
2)
по заказу
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость при температуре 20
о
С, дм
3 1)
Пределы допускаемой относительной погрешности мерников, %
1)
в зависимости от заказа
Таблица 2 – Основные технические характеристики
Значение
от +10 до +30
от +10 до +30
от 30 до 80
от 84 до 106,7
Масса, кг,
1)
от 30 до 400
Средний срок службы, лет
25
Средняя наработка на отказ, ч
10000
1)
габаритные размеры и масса мерника указаны в паспорте
Наименование характеристики
Температура рабочей среды,
С
Температура окружающего воздуха,
С
Относительная влажность окружающего воздуха, %
Атмосферное давление, кПа
Габаритные размеры, мм,
1)
- диаметр
- высота
от 250 до 1600
от 1200 до 2400
Знак утверждения типа
наносится лазерным способом на специальную табличку, которая крепится, на торцевую часть
мерника, и на титульный лист Руководства по эксплуатации печатным способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Мерник в сборе
Руководство по эксплуатации
Габаритный чертеж
Ящик упаковочный
Упаковочные листы
Паспорт
ОбозначениеКоличествоПримечание
1 ед.
1 экз.
1 экз.
1 ед.
1 ед.
1 экз.
Поверка
осуществляется по документу МИ 3604-2018 «ГСИ. Мерники металлические эталонные.
Методика поверки».
Основные средства поверки:
- эталонные гири класса F2 по
2009;
5
- весы высокого/специального класса точности по ГОСТ OIML R-76-1-2011 с
относительным значением размаха от 0,005 % до 0,01 % или компараторы массы с СКО от
0,002 % до 0,004 %.
- термометры жидкостные лабораторные с ценой деления 0,01 °С по ГОСТ 29224 или
термометры сопротивления эталонные ЭТС100 3 разряда по ГОСТ 8.558.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерникам
металлическим OGS Baltia
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 26.51.66-006-95715144-2020 Мерники металлические OGS Baltia. Технические
условия
ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика поверки (в части
Приложения А)
Изготовитель
Обществосограниченнойответственностью«СистемыНефтьиГазБалтия»
(ООО «Системы Нефть и Газ Балтия»)
ИНН 3908036487
Адрес: г. Калининград, 236039, ул. Портовая, 41
Телефон: +7 (4012) 47 22 47, факс: +7 (4012) 47 41 84
Е-mail:
Web-сайт: www.ogsb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский
институтметрологииим.Д.И.Менделеева»
Адрес:190005,Санкт-Петербург,Московскийпр.,19
Телефон:+7 (812)251-76-01,факс:+7 (812)713-01-14
Web-сайт:www.vniim.ru
E-mail
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
Готовы поверить данное средство измерений.
