Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-ЛЕх, ТСПУ-Л-Ех, ТХАУ-Л-Ех, ГРСИ 80155-20
Номер госреестра:
80155-20
Наименование СИ:
Термопреобразователи с унифицированным выходным сигналом
Обозначение типа:
ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-ЛЕх, ТСПУ-Л-Ех, ТХАУ-Л-Ех
Производитель:
Общество с ограниченной ответственностью "Теплоприбор-Сенсор" (ООО "ТеплоприборСенсор"), г. Челябинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «18» декабря 2020 г. № 2144
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л,
ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех
Назначение средства измерений
Термопреобразователис унифицированнымвыходнымсигналомТСМУ-Л, ТСПУ-Л,
ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех (далее по тексту – термопреобразователи)
предназначены для измерений и преобразования температуры жидких, газообразных и сыпучих
сред в унифицированный токовый выходной сигнал по ГОСТ 26.011-80, в т.ч. и во взрывоопасных
зонах помещений и наружных установок.
Описание средства измерений
Принцип действия термопреобразователей основан на преобразовании температуры в
электрическое сопротивление (при использовании в качестве первичных преобразователей (ПП)
термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками
(НСХ) по ГОСТ 6651-2009) или в термоэлектродвижущую силу (при использовании в качестве ПП
преобразователей термоэлектрических (ТП) с НСХ по ГОСТ Р 8.585-2001) и последующим
преобразованием сигнала от ПП в унифицированный токовый выходной сигнал.
Термопреобразователи конструктивно состоят из измерительной вставки, защитной арматуры
и измерительного преобразователя (ИП). ИП размещен в металлическом корпусе соединительной
головки. Соединительная головка имеет съемную крышку, электрический разъем или кабельный
вывод (для исполнений ТСМУ-Л-Ехd, ТСПУ-Л-Ехd, ТХАУ-Л-Ехd), и винт защитного заземления.
ПП размещен в защитной арматуре с различными видами присоединения к объекту измерений и с
помощью резьбового соединения крепится к соединительной головке.
Термопреобразователи ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех
различаются между собой по метрологическим и техническим характеристикам, а также по
конструктивному исполнению.
Термопреобразователи ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех имеют взрывозащищенные
исполнения ТСМУ-Л-Ехi, ТСПУ-Л-Ехi, ТХАУ-Л-Ехi с видом взрывозащиты «Искробезопасная
цепь» и маркировкой 0Ех ia IIC Т4…Т6 Ga X, а также исполнения ТСМУ-Л-Ехd, ТСПУ-Л-Ехd,
ТХАУ-Л-Ехd с видом взрывозащиты «Взрывонепроницаемая оболочка» и маркировкой и
маркировкой 1Ех db IIC T6 Gb Х.
Обозначения исполнений термопреобразователей представлены в таблице 1.
2
Таблица 1
ТСПУ-Л,
ТСМУ-Л,
ТХАУ-Л
Термопреобразователи с унифицированным выходным сигналом
Предел допускаемой основной приведенной погрешности, %
2 ± 0,25
3 ± 0,5
4 ± 1,0
5 ± 0,1
Выходной сигнал
24-20 мА
320-4 мА
Конструктивное исполнение головки
1Кабельный ввод муфта
2Кабельный ввод G 3/4
3Кабельный ввод G &fraq12; (для исполнений Exd); штуцерное соединение (для
остальных)
4Разъемное соединение
Конструктивное исполнение термозонда
1Установка в гнездо d10 мм (для исп. Exd - d8 мм)
2C передвижным штуцером (для исп. Exd – c приварным штуцером)
3С передвижным штуцером и утонением (для исп. Exd – фланцевое
крепление)
4С приваренным штуцером (для исп. Exd – штуцер с конической
резьбой
5Установка в гнездо d6 мм (для исп. Exd – с приварным штуцером и
утонением)
6С передвижным штуцером (только для исп.Exd)
Трансмиттер
1 ТМТ 180L
2 ТМТ 181L
3ТМТ 181L-Eх
4ТТ
5ТТ-Ех
Вид взрывозащиты
-Общепромышленное исполнение
ExiИскробезопасная цепь
ExdВзрывонепроницаемая оболочка
Диапазон настройки преобразователя (по заказу), °С
0+100 (для примера)
Монтажная длина, мм
от 250 мм до 2000 мм
Материал защитной арматуры
12Х18Н10Т
по заказу
Климатическое исполнение
Д3
3

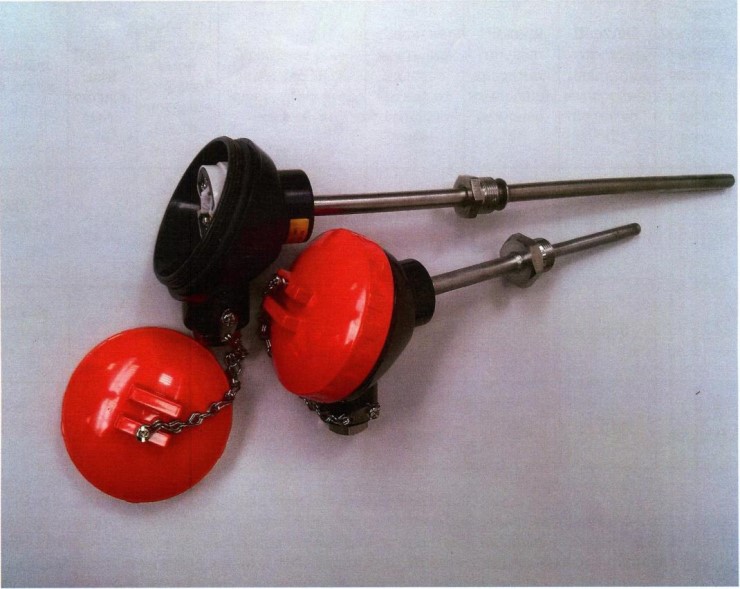

На рисунке 1 представлены фотографии общего вида термопреобразователей.
Рисунок 1 – Общий вид термопреобразователей с унифицированным выходным сигналом ТСМУ-Л,
ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение
В термопреобразователях предусмотрено только внутреннее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в микропроцессорный модуль ИП метрологически
значимой части ПО. Данное ПО устанавливается на предприятии-изготовителе во время
производственного цикла, недоступно пользователю и не подлежит изменению на протяжении
всего времени функционирования изделия.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор ПО
Значение
ТТ-HART Firmware
1.01
Не используется
Таблица 3
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор ПО
Значение
ТMT-18x
1.01.00
Не используется
4
Δ
Метрологические и технические характеристики
Таблица 4 – Метрологические характеристики термопреобразователей
Наименование характеристикиЗначение характеристики
Диапазон измерений температуры
(1)
, °С:
от -50 до +180
от -196 до +650
от -40 до +1100
- ТСМУ-Л, ТСМУ-Л-Ех
- ТСПУ-Л, ТСПУ-Л-Ех
- ТХАУ-Л, ТХАУ-Л-Ех
Тип НСХ первичного преобразователя (α, °С
-1
)
- ТСМУ-Л, ТСМУ-Л-Ех
- ТСПУ-Л, ТСПУ-Л-Ех
- ТХАУ-Л, ТХАУ-Л-Ех
50М (0,00428), 100М (0,00428)
Pt100 (0,00385), 100П (0,00391)
К
±0,1; ±0,25; ±0,5
±0,1
(2)
; ±0,25; ±0,5
±0,25; ±0,5; ±1,0
Пределы допускаемой основной приведенной погрешности (Δ), %
(от диапазона измерений)
- ТСМУ-Л, ТСМУ-Л-Ех
- ТСПУ-Л, ТСПУ-Л-Ех
- ТХАУ-Л, ТХАУ-Л-Ех
Пределы допускаемой дополнительной приведенной погрешности от
изменения температуры окружающей среды от нормальных условий
(от +18 до +28 °С включ.), % (от диапазона измерений)/10 °С
Диапазон унифицированного выходного сигнала, мА
от 4 до 20, от 20 до 4
Примечания:
1. Допускается изготовление термопреобразователей с другими диапазонами измерений, входящими
в вышеуказанные. При этом разность верхнего и нижнего пределов диапазона измерений должна
быть:
- для ТСМУ-Л, ТСМУ-Л-Ех не менее 200 °С с пределом основной погрешности ±0,1 %;
- для ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л-Ех не менее 100 °С с пределом основной
погрешности ±0,25 %;
- для ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л не менее 50 °С с пределом основной погрешности
±0,5 %;
- для ТХАУ-Л, ТХАУ-Л-Ех не менее 300 °С с пределом основной погрешности ±0,25 % (и более); не
менее 350 °С с пределом основной погрешности ±0,5 % (и более); не менее 200 °С с пределом
основной погрешности 1 %.
2. Пределы допускаемой основной погрешности ±0,1 % для ТСПУ-Л и ТСПУ-Л-Ех могут быть
обеспечены в диапазонах температур от -196 до +400 °С и от 0 до +500 °С
20
от 0,25 до 30
Таблица 5 – Основные технические характеристики термопреобразователей
Значение характеристики
от 10 до 36
24
1
Наименование характеристики
Напряжение питания постоянного тока, В
- ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ехd, ТСПУ-Л-Ехd,
ТХАУ-Л-Ехd
- ТСМУ-Л-Exi, ТСПУ-Л-Exi, ТХАУ-Л-Ехi
Потребляемая мощность, В∙А, не более
Электрическое сопротивление изоляции (при температуре от +18
до +28 °С и относительной влажности воздуха от 30 до 80 % (при
напряжении 100 В), МОм, не менее
Условное давление рабочей среды, МПа (в зависимости от
исполнения)
Длина погружаемой части, мм
- ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л-Ех
- ТХАУ-Л, ТХАУ-Л-Ех
Диаметр монтажной части, мм
Масса, кг
от 250 до 2000
от 250 до 2000
от 6 до 20
от 0,3 до 4
5
Значение характеристики
Д3
32 000
12
Наименование характеристики
Группа климатического исполнения в соответствии с ГОСТ 52931-
2008 при работе в диапазоне температур от -50 до +85 °С
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
Устойчивость к механическим воздействиям по ГОСТ 52931-2008
от -50 до +85
95
F3
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и Руководства по эксплуатации, а
такженапаспортнуютабличку,наклееннуюнаголовкутермопреобразователя,либо
выгравированную на защитной арматуре.
1 экз. (на партию термопреобразователей 10
шт. при поставке в один адрес)
1 экз.
Комплектность средства измерений
Комплектность термопреобразователей приведена в таблице 6.
Количество
1 шт. (в соответствии с заказом)
Таблица 6
Наименование
Термопреобразователь
Руководство по эксплуатации
Методика поверки
Паспорт
Обозначение
-
2.821.129 РЭ
2.821.134 РЭ
207-053-2019
2.821.129 ПС
2.821.134 ПС
Поверка
осуществляется по документу МП 207-053-2019 «ГСИ. Термопреобразователи с унифицированным
выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех.
Методика поверки», утвержденному ФГУП «ВНИИМС» 26.12.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические
эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные
ЭТС-100 (Регистрационный № 19916-10);
ИзмерителитемпературымногоканальныепрецизионныеМИТ8(Регистрационный
№ 19736-11);
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ MC6 (-R) (Регистрационный
№ 52489-13);
Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-650» (Регистрационный № 45032-10);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
6
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л,
ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие
технические требования
ГОСТР 8.585-2001ГСИ.Термопары.Номинальныестатическиехарактеристики
преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные
измерений
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств
температуры
ТУ4211-062-00226253-2007Термопреобразователисунифицированным
выходным
сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Еx. Технические
условия.
Изготовитель
Общество с ограниченной ответственностью «Теплоприбор-Сенсор»
(ООО «Теплоприбор-Сенсор»)
ИНН: 7450031562
Адрес: Россия, 454047, г. Челябинск, ул.2-я Павелецкая, 36
Телефон/факс: +7 (351) 725-75-64 / 725-89-59
Web-сайт: www.tpchel.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail:
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32723-06 | Термопреобразователи сопротивления | Pt100 мод. F | Фирма "ERCIAT", Франция | 2 года | Перейти |
| 67091-17 | Термопреобразователи сопротивления платиновые | L16Pt100-100-15-3122 | Фирма "Shenzhen Testeck Technology Co. Ltd.", Китай | 2 года | Перейти |
| 14453-03 | Термопреобразователи сопротивления | ТСМ-05 | ФГУП НИИ НПО "Луч" отделение "Техно-Луч", г.Подольск | 2 года | Перейти |
| 32083-06 | Термопреобразователи сопротивления платиновые | 7000 | Фирма "WIKA Instruments Ltd.", Канада | 2 года | Перейти |
| 62337-15 | Термопреобразователи сопротивления платиновые | K63BH4400.2000R | Фирма "GUILCOR CAPTEURS", Франция | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
