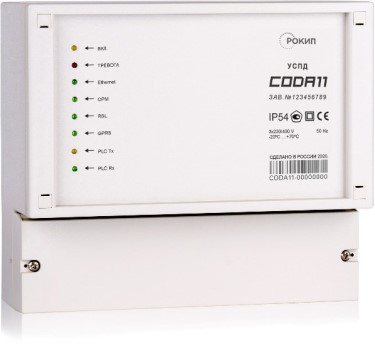

Устройства сбора и передачи данных CODA11, ГРСИ 80146-20
Номер госреестра:
80146-20
Наименование СИ:
Устройства сбора и передачи данных
Обозначение типа:
CODA11
Производитель:
ООО "РОКИП", Московская обл., г. Долгопрудный
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «07» декабря 2020 г. № 2009
ОПИСАНИЕТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных CODA11
Назначение средства измерений
Устройства сбора и передачи данных CODA11 (далее – УСПД) предназначены для
синхронизации времени, а также для сбора и передачи данных между центром сбора
информации (далее – ЦСИ) и территориально удаленными приборами учета электроэнергии
(далее – счетчиками), подключенными по цифровым интерфейсам.
Описание средства измерений
Принцип действия УСПД основан на получении, хранении и передаче данных со
счетчиков, подключенных к УСПД по цифровым интерфейсам связи.
УСПД применяются в составе комплексов и систем автоматизации технологических
процессов в электроэнергетике и других отраслях промышленности: автоматизированных
системах управления технологическими процессами (АСУ ТП), системах сбора и передачи
информации(ССПИ),автоматизированныхинформационно-измерительныхсистемах
коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ) и других системах в
качестве УСПД.
УСПД являются многофункциональными, восстанавливаемыми, ремонтопригодными
изделиями,предназначеннымидлянепрерывнойкруглосуточнойэксплуатациибез
обслуживающего персонала в стационарных условиях в закрытых помещениях либо в шкафах
наружной установки.
УСПД обеспечивают:
- организацию связи с ЦСИ (автоматическим рабочим местом оператора, сервером
сбора данных) по интерфейсам связи RF, RS-485, GSM и Ethernet;
- организацию связи со счетчиками по интерфейсам связи RF, RS-485, GSM и Ethernet,
PLC;
- автоматическое обнаружение счетчиков электроэнергии в сетях RF и/или PLC и
ведение журнала обнаруженных счетчиков в энергонезависимой памяти;
- ретрансляцию и маршрутизацию данных в сетях RF и/или PLC;
- автоматический сбор и хранение журналов событий, обнаруженных в сетях счетчиков
RF и/или PLC;
- автоматический сбор и хранение журналов суточных и месячных показаний
счетчиков;
- ведение системного времени и синхронизацию системного времени от ЦСИ с
формированием событий;
- автоматический сбор данных о текущем времени счетчиков, ведение журнала
отклонений времени счетчиков;
- синхронизацию времени счетчиков от системного времени коммуникатора;
- непрерывную диагностику и самодиагностику;
- информационную безопасность, защиту от несанкционированного доступа.
Встроенные часы УСПД являются энергонезависимыми. При пропадании напряжения
электрического питания основного источника питания встроенные часы автоматически
переходят на питание от встроенной литиевой батареи.
2
Общий вид УСПД, схема пломбировки от несанкционированного доступа и
обозначение места нанесения знака поверки представлены на рисунке 1.
Помимо пломб обслуживающей организации, отсек для внешних соединений снабжён
датчиками вскрытия крышки отсека. Факт и время вскрытия крышки отсека фиксируются в
журнале событий.
Программное обеспечение
УСПД имеют встроенное и прикладное программные обеспечения (далее – ПО).
Встроенное ПО осуществляет выполнение системных функций УСПД. Встроенное
ПО не может быть считано без применения специальных программно-технических устройств.
Встроенное ПО является метрологически значимым.
ПрикладноеПО–программаCWC,предоставляющаяинтерфейсдля
конфигурирования УСПД, просмотра текущих данных, получаемых и обрабатываемых
УСПД.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с рекомендациями Р 50.2.077-2014. Защита реализована паролем.
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
CODA11
3.4.14.0
-
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Допускаемый ход часов (без коррекции от источника точного времени), с/сут
Значение
±3
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры (высота×ширина×глубина), мм, не более
Масса, кг, не более
от 180 до 265,4
от 49 до 51
30
220×215×95
1,5
Рисунок 1 – Общий вид УСПД, схема пломбировки от несанкционированного доступа и
обозначение места нанесения знака поверки
Пломбы
обслуживающей
организации
Место
нанесения знака
поверки
3
от -40 до +60
Значение
Наименование характеристики
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре окружающей среды
+40 °С, %, не более
Среднее время восстановления работоспособности, ч, не более
Среднее время наработки на отказ, ч
Средний срок службы, лет
93
1
250000
20
Знак утверждения типа
наносится на панель УСПД любым технологическим способом, а также на титульные листы
руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Устройство сбора и передачи данных CODA11
Руководство по эксплуатации
Формуляр
Методика поверки
Обозначение
-
-
-
ИЦРМ-МП-201-20
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-201-20 «ГСИ. Устройства сбора и передачи данных
CODA11. Методика поверки», утвержденному ООО «ИЦРМ» 11.09.2020 г.
Основное средство поверки:
− устройствосинхронизирующиеМетроном-PTP(регистрационныйномерв
Федеральном информационном фонде 66731-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки по заявлению владельца наносится на корпус УСПД, как показано на
рисунке 1, и на свидетельство о поверке и (или) в формуляр.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
сбора и передачи данных CODA11
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ 26.20.30-003-44180167-2020Устройства сбора и передачи данных CODA11.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «РОКИП» (ООО «РОКИП»)
ИНН 7714460197
Адрес: 141727, Московская область, г. Долгопрудный, ул. 25-го съезда, д. 2
Юридический адрес: 125040, г. Москва, ул. Ямского Поля 5-Я, д. 7 корп. 2, этаж
антресоль 1 пом. I ком. 1, 2
Телефон: +7 (495) 228 70 38
E-mail: rokip.moscow@gmail.com
4
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
