Комплекты волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН , ГРСИ 80144-20
Номер госреестра:
80144-20
Наименование СИ:
Комплекты волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН
Обозначение типа:
Производитель:
Общество с ограниченной ответственностью "Полюс-М" (ООО "Полюс-М"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
3, 4
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 13
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «10» декабря 2020 г. № 2073
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты волоконно-оптических линий преобразования медленно изменяю-
щихся импульсных напряжений ПМИН
Назначение средства измерений
Комплекты волоконно-оптических линий преобразования медленно изменяющихся
импульсных напряжений ПМИН (далее – ПМИН) предназначены для измерения, преобразова-
ния и усиления амплитудно-временных параметров импульсного напряжения.
Описание средства измерений
Принцип действия ПМИН основан на преобразовании сигналов импульсного напря-
жения, в световой поток, при помощи первичного измерительного преобразователя, и даль-
нейшей передачи по волоконно-оптической линии связи на блок фотоприёмника для обратного
преобразования в электрический сигнал, доступный для регистрации.
Конструктивно ПМИН состоит из:
- первичного измерительного преобразователя (далее – ПИП);
- волоконно-оптической линии связи (далее – ВОЛС);
- блока фотоприёмника (далее – БФП).
Для исключения сетевых наводок питание ПИП осуществляется от встроенного акку-
муляторного блока питания. Для исключения наводок на электронные платы, ПИП смонтиро-
ван в металлическом запаянном корпусе. Передача сигнала по оптоволокну исключает искаже-
ние сигнала, вследствие электрических наводок.
ВОЛС изготовлена из двойного оптического волокна (канал СВ-И и СВ-П) типа кварц-
полимер КП-1000/1 с диаметром сердечника 1 мм длиной 50 м, помещённого в светозащитную
оболочку с оптическими разъёмами.
Внешний вид ПМИН представлен на рисунке 1.
Места пломбировки от несанкционированного доступа представлены на рисунке 2.

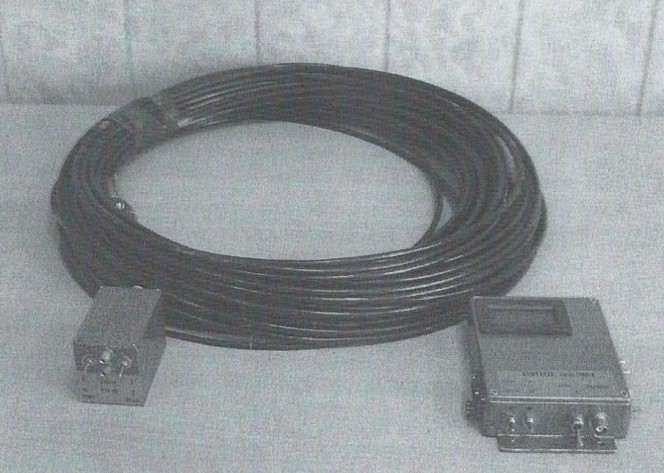

Рисунок 1 – Внешний вид комплекта ПМИН
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 3 до 200
от 200 до 20000
10000
100
±15
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон амплитуды входного напряжения, мкВ
1 диапазон
2 диапазон
Коэффициент преобразования входного напряжения, В/мкВ
1 диапазон
2 диапазон
Пределы допускаемой относительной погрешности коэффициента
преобразования, %
Время нарастания переходной характеристики по уровню от 0,1 до
0,9 от установившегося значения амплитуды сигнала, мс, не более
12,3
Значение
50,0 ± 0,1
150×100×40
70×45×50
0,2
0,3
Таблица 2 – Основные технические характеристики
Наименование характеристики
Длина ВОЛС, м
Габаритные размеры (глубина×ширина×высота), мм, не более:
БФП
ПИП
Масса, кг, не более:
БФП
ПИП
Условия эксплуатации:
температура окружающей среды,
С
относительная влажность, %
напряжение питающей сети, В
частота питающей сети, Гц
от +18 до +28
до 80
от 207 до 253
50,0±0,5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.

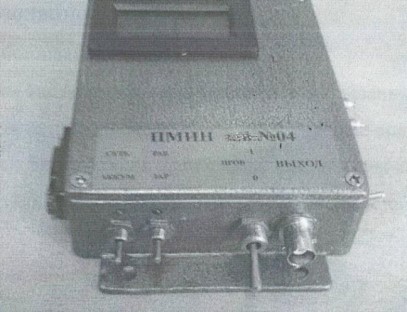

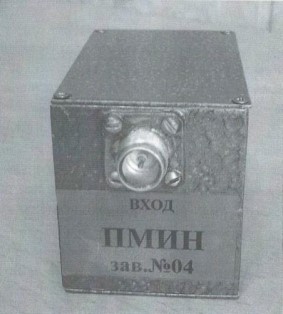

Рисунок 2 – Места нанесения пломб - этикеток
Места пломбировки от
несанкционированного
доступа
3
Комплектность средства измерений
–
1
Обозначение
Количество, шт.
Таблица 3 – Комплектность средства измерений
Наименование
Комплект волоконно-оптической линии преоб-
разования медленно изменяющихся импульсных
напряжений ПМИН, зав. №№ 3, 4
Руководство по эксплуатации
Методика поверки
–
А3009.0299.МП-2019
1
1
Поверка
осуществляется по документу А3009.0299.МП-2019 «Комплект волоконно-оптической линии
преобразования медленно изменяющихся импульсных напряжений ПМИН. Методика повер-
ки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 18.06.2019 г.
Основные средства поверки:
- осциллограф цифровой запоминающий WaveRunner HRO 66Zi (рег. №49275-12);
- калибратор многофункциональный Fluke 5522A (рег. № 51160-12);
- калибратор осциллографов 9500B (рег. № 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплектам волоконно-
оптических линий преобразования медленно изменяющихся импульсных напряжений
ПМИН
Приказ Федерального агентства по техническому регулированию и метрологии от 31
июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств изме-
рений времени и частоты».
ГОСТ Р 8.761-2011 Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений импульсного электрического напряже-
ния.
Изготовитель
Общество с ограниченной ответственностью «Полюс-М» (ООО «Полюс-М»)
ИНН 7711041053
Адрес: 111250, г. Москва, Краснокурсантский 1-й проезд, д. 5/7.
Заявитель
Федеральное государственное унитарное предприятие «Российский Федеральный
ядерный центр – Всероссийский научно-исследовательский институт экспериментальной фи-
зики» (ФГУП «РФЯЦ-ВНИИЭФ»)
ИНН 5254001230
Адрес: 607188, г. Саров, Нижегородской обл., пр. Мира, д. 37
Телефон (83130) 22224. Факс (83130) 22232
E-mail:
4
Испытательный центр
Федеральное государственное унитарное предприятие «Российский Федеральный
ядерный центр – Всероссийский научно-исследовательский институт экспериментальной фи-
зики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22253, 23367. Факс (83130) 22232
E-mail:
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311769 от 23.08.2016 г.
