ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики деформации струнные SVWG
Назначение средства измерений
Датчики деформации струнные SVWG (далее по тексту - датчики) предназначены для
измерений относительной деформации стальных, бетонных и железобетонных конструкций.
Описание средства измерений
Принцип действия датчиков основан на изменении собственной частоты колебаний
струны в зависимости от осевой деформации его базы.
Конструктивно датчики состоят из следующих основных компонентов: трубка из
нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки
на концах датчиков.
Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на
концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит
либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к
изменению ее резонансной частоты колебаний, считываемой электрокатушкой. Частота
колебаний струны пропорциональна величине измеряемой деформации.
Также внутри тел датчиков находится термочувствительный элемент (термистор),
позволяющий автоматически корректировать показания в зависимости от температуры
окружающей среды.
Датчики выполнены в восемнадцати модификациях, которые отличаются типом
выходного сигнала, наличием электронного блока преобразования, длиной измерительной базы
и способом монтажа на объекте. Модификация датчиков определяется в соответствии со
следующей кодировкой: SVWG-X-Y-Z-Z.
где X – тип выходного сигнала: 01 – аналоговый выходной сигнал, D01 – цифровой
выходной сигнал;
Y – длина измерительной базы: 07 – длина измерительной базы 70 мм, 12 – длина
измерительной базы 120 мм;
Z – способ монтажа датчика и тип корпуса электронного блока, не влияющие на
метрологические характеристики.

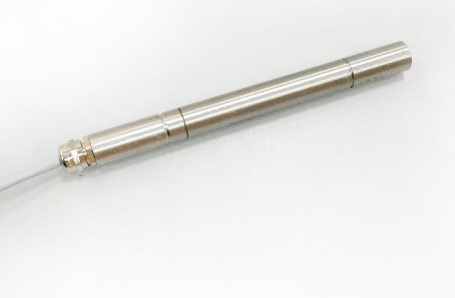

Общий внешний вид датчиков представлен на рисунках 1, 2, 3.
2
Рисунок 1 – Общий вид датчиков деформации
струнных SVWG-01

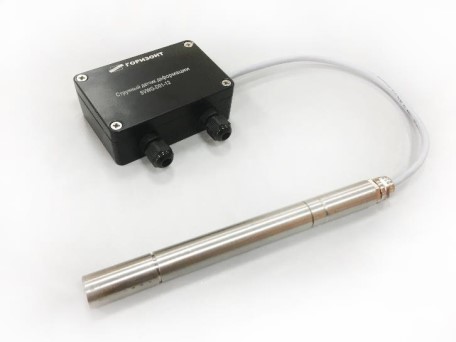

Рисунок 2 - Общий вид датчиков деформации
струнных SVWG-D01

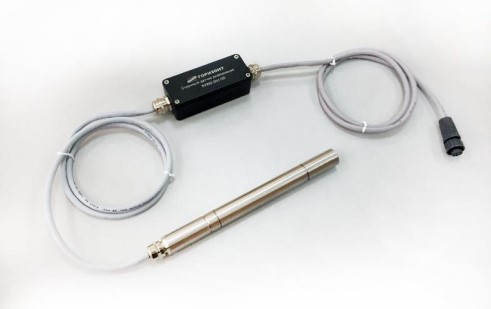

Рисунок 3 – Общий вид датчиков деформации струнных SVWG-D01
Предотвращение несанкционированного доступа к узлам датчиков достигается
герметичной заливкой измерительного блока компаундом.
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее – ВПО). ВПО служит
также для обработки результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства датчиков,
доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не
подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО
датчиков и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и
преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 –
2014.
Идентификационные данные встроенного программного обеспечения приборов
представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
ВПО
не ниже 5.91
Метрологические и технические характеристики
Модификация
от 0 до 3300
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение
SVWG- SVWG- SVWG- SVWG-
01-12 D01-12 01-07 D01-07
Диапазон измерений относительной
деформации на 1 м, мкм
Предел допускаемой приведенной к полному
диапазону измерений погрешности измерений
относительной деформации, %
±1
3
4
Модификация
Тип выходного сигнала
Диапазон выходного сигнала, Гц
-
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
SVWG-01- SVWG-
12 D01-12
аналоговый
цифровой
RS-485
SVWG-01- SVWG-
07 D01-07
аналоговый
цифровой
RS-485
Длина измерительной базы, мм
120±0,3
70±0,3
от 400 до
1440
-
Диапазон рабочих температур, °С
от 480 до
2400
от минус -52 до +60
Габаритные размеры (длина ×
диаметр), мм, не более
Масса, кг, не более
205×18 205×18
0,30 0,60
155×18 155×18
0,25 0,55
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
SVWG-01
1 шт.
1 шт.
1
1 шт.
2
-
1 экз.
2
1 экз.
1
1 экз.
2
SVWG-D01
1 шт.
1 шт.
1
1 шт.
2
1 шт.
2
1 экз.
2
1 экз.
1
1 экз.
2
Таблица 4– Комплектность средства измерений
НаименованиеОбозначение
Датчик деформации струнный SVWG-
Комплект крепежных изделий-
Шаблон установочный-
Программное обеспечениеГоризонт Мастер
Руководство по эксплуатации МПГТ 401261.08.01РЭ
Паспорт МПГТ 401261.08.01ПС
Методика поверки МП-ТМС-034/20
______________
Примечание
1
– поставляются для каждого датчика;
2
– поставляются на партию датчиков.
Поверка
осуществляется по документу МП-ТМС-034/20 «ГСИ. Датчики деформации струнные SVWG.
Методика поверки», утвержденному ООО «ТМС РУС» 13.03.2020 г.
Основные средства поверки:
-ПреобразовательлинейныхперемещенийфотоэлектрическийЛИР-14
(рег. № 54714-13);
- Регистратор данных портативный VWANALYZER (рег. № 66170-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
деформации струнным SVWG
МПГТ 401261.08.01ТУ. Технические условия. Датчики деформации струнные SVWG
5
Изготовитель
Общество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Адрес: 129626, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 14
Юридический адрес: 143026, г. Москва, Большой бульвар, д. 42, стр. 1, офис 334
Телефон: +7 (495) 517-03-72
Web-сайт: www.ntpgorizont.ru
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)
Web-сайт: www.tms-cs.ru
Е-mail:
Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.
Готовы поверить данное средство измерений.
