Гайковерты электрические моментные MV-RAD, ГРСИ 80137-20
Номер госреестра:
80137-20
Наименование СИ:
Гайковерты электрические моментные
Обозначение типа:
MV-RAD
Производитель:
"NEW WORLD TEHNOLOGIES INC", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «10» декабря 2020 г. № 2073
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гайковерты электрические моментные серии MV-RAD
Назначение средства измерений
Гайковерты электрические моментные серии MV-RAD предназначены для воспроизве-
дения крутящего момента силы с установленной погрешностью при затяжке резьбовых соеди-
нений.
Описание средства измерений
Принцип действия гайковертов электрических моментных серии MV-RAD (далее -
гайковерты) основан на измерении электрического сигнала разбаланса тензорезисторов,
соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редук-
тора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка за-
пуска и кнопка выбора направления вращения при создании крутящего момента силы. На са-
мом корпусе расположен потенциометр, с помощью которого устанавливается необходимый
крутящий момент силы. Внутри корпуса расположен механизм регулировки значения крутяще-
го момента силы и механизм, который срабатывает при достижении установленного значения
крутящего момента силы. Гайковерты воспроизводят крутящий момент силы по часовой стрел-
ке
.
Гайковерты работают по часовой и против часовой стрелки, при этом контроль момента за-
тяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против
часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при ра-
боте гайковертами против часовой стрелки отсутствует. Гайковерты работают от электрической
сети.
Обозначение модификации: MV-RAD Х-Y: MV-RAD – обозначение гайковертов по ка-
талогу производителя, Х – цифра, обозначающая модель гайковерта, Y – комбинация знаков,
обозначающая дополнительные признаки (угловое исполнение и/или размер приводного квад-
рата).
Гайковерты отличаются диапазонами воспроизведений крутящего момента силы,
габаритными размерами и массы.

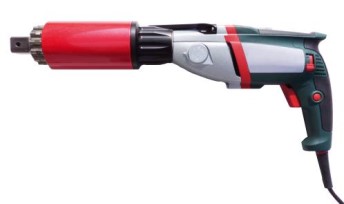

Общий вид гайковертов электрических моментных серии MV-RAD представлен на
рисунке 1.
Рисунок 1
–
Общий вид Гайковертов электрических моментных серии MV-RAD
2
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
±3,5
Таблица 1 – Метрологические характеристики
Модификация
Диапазон воспроизведения
крутящего момента силы, Н·м
Пределы допускаемой относительной
погрешности воспроизведения кру-
тящего момента силы, %
от 65 до 650
от 140 до 1400
от 140 до 1400
от 200 до 2000
от 340 до 3400
от 340 до 3400
от 400 до 4000
от 450 до 4500
от 450 до 4500
от 450 до 4500
от 450 до 4500
от 700 до 7000
от 700 до 7000
от 800 до 8000
от 2100 до 11000
MV-RAD 6
MV-RAD 14
MV-RAD 14-90°
MV-RAD 20
MV-RAD 34
MV-RAD 34-90°
MV-RAD 40
MV-RAD 45-1
MV-RAD 45-90°-1
MV-RAD 45-1.1/2
MV-RAD 45-90°-1.1/2
MV-RAD 70
MV-RAD 70-90°
MV-RAD 80
MV-RAD 110
MV-RAD 110-90°
от 2100 до 11000
Модификация
Масса, кг,
не более
Таблица 2 – Основные технические характеристики
Размер присоедини-
тельных элементов,
мм
19,05 × 19,05
MV-RAD 6
MV-RAD 14
MV-RAD 14-90°
MV-RAD 20
MV-RAD 34
MV-RAD 34-90°
MV-RAD 40
MV-RAD 45-1
MV-RAD 45-90°-1
MV-RAD 45-1.1/2
MV-RAD 45-90°-1.1/2
MV-RAD 70
MV-RAD 70-90°
MV-RAD 80
MV-RAD 110
MV-RAD 110-90°
Цена деле-
ния шкалы,
Н∙м
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
19,05 × 19,05
19,05 × 19,05
25,4 × 25,4
25,4 × 25,4
25,4 × 25,4
25,4 × 25,4
25,4 × 25,4
25,4 × 25,4
38,1 × 38,1
38,1 × 38,1
38,1 × 38,1
38,1 × 38,1
38,1 × 38,1
38,1 × 38,1
38,1 × 38,1
Габаритные раз-
меры (длина) мм,
не более
360
350
180
290
460
230
320
500
260
500
260
440
250
510
520
280
4,5
5,5
5,5
4,5
7,5
8,0
7,0
9,0
10,0
9,0
10,0
10,0
11,0
12,0
17,5
14,0
3
Значение
220
+22
-22
50±1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- рабочий диапазон температур, ºС
- относительная влажность воздуха, %
Средний срок службы, лет
от -20 до +70
60±20
5
Знак утверждения типа
наносится на корпус гайковерта в виде наклейки и/или на титульный лист руководства по
эксплуатации типографическим способом
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Гайковерт электрический моментный
Количество
1 шт.
Обозначение
MV-RAD (модификация
по заказу)
--
1 шт.
1 комплект*
-
МП АПМ 85-19
1 экз.
1 экз.
Реакционный упор
Дополнительные комплектующие элементы
(насадки, удлинители, вставки приварочные
кольца, головки, упоры)
Руководство по эксплуатации
Методика поверки
_________
*
–
поставляется по отдельному заказу
Поверка
осуществляется по документу МП АПМ 85-19 «ГСИ. Гайковерты электрические моментные
серии MV-RAD. Методика поверки», утверждённому ООО «Автопрогресс-М» 16 марта 2020 г.
Основные средства поверки:
- измерители (моментомеры) крутящего момента силы 2-го разряда по Государственной
поверочной схеме для средств измерений крутящего момента силы в диапазоне измерений от
5·10
-2
до 2·10
4
Н·м, ПГ ±1%, утвержденной
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к гайковертам
электрическим моментным серии MV-RAD
Техническая документация изготовителя «NEW WORLD TEHNOLOGIES INC».
4
Изготовитель
«NEW WORLD TEHNOLOGIES INC», Канада
Адрес: 30580 Progressive Way, Abbotsford, B.C., V2T 6Z2, Canada
Телефон:(+1)-800-983-0044
Факс: (+1)-604-852-4633
Web-сайт:
E-mail: inf
Заявитель
Общество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
ИНН: 7727159340
Адрес: 119421, г. Москва, ул. Новаторов, д.1
Юридический адрес: 119421, г. Москва, ул. Новаторов, д.1
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
Web-сайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа № RA.RU.311195.
