Резервуары стальные горизонтальные цилиндрические РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40, ГРСИ 80120-20
Номер госреестра:
80120-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40
Производитель:
Открытое акционерное общество "Сибнефтемаш" (ОАО "Сибнефтемаш"), Тюменская область, Тюменский район, 15 километр Тобольского тракта
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РГС-8 зав.№ 163; РГС-12,5 зав.№№ ДЕ-85, ДЕ-90; РГС16 зав.№ 184; РГС-40 зав.№№ 210, 282
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 12
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «18» декабря 2020 г. № 2145
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС мод. РГС-8, РГС-12,5
РГС-16, РГС-40
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС мод. РГС-8, РГС-12,5
РГС-16, РГС-40 (далее – РГС) предназначены для измерения объема жидкости.
Описание средства измерений
Резервуары стальные горизонтальные цилиндрические РГС мод. РГС-8, РГС-12,5
РГС-16, РГС-40 представляют собой закрытые подземные горизонтальные цилиндрические
сосуды днищами в форме усеченного конуса, оснащенный люками и патрубками.
Место расположения РГС, заводские номера РГС-8 – 163, РГС-12,5 – ДЕ-85 и ДЕ-90,
РГС16 – 184, РГС-40 – 210 и 282: ПАО «Сургутнефтегаз», НГДУ «Федоровскнефть», ЦКПН.

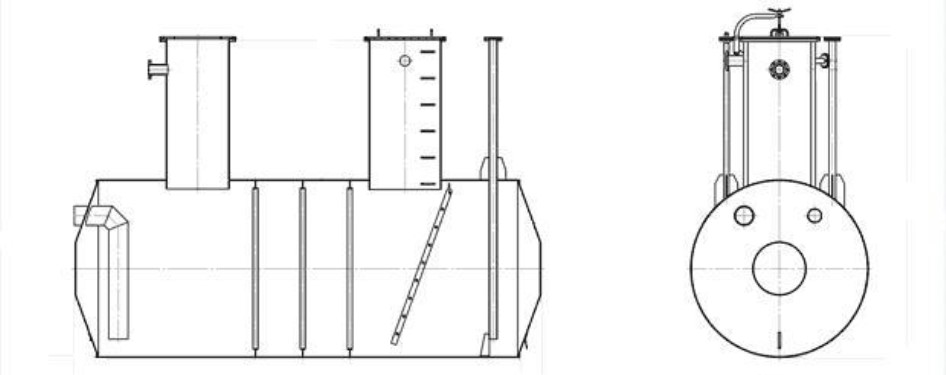

Эскиз общего вида РГС представлен на рисунке 1.
Рисунок 1 – Эскиз общего вида РГС
ПломбированиерезервуаровстальныхгоризонтальныхцилиндрическихРГС
мод. РГС-8, РГС-12,5 РГС-16, РГС-40 не предусмотрено.
Программное обеспечение
отсутствует
2
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Модификация
Заводской номер
Номинальная вместимость, м
3
РГС-8РГС-12,5
163 ДЕ-85ДЕ-90
8,0 12,5
РГС-16РГС-40
184 210282
16,0 40,0
Пределы допускаемой относительной
погрешности определения вместимости, %
±0,25
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температуры окружающего воздуха, °С
– атмосферное давление, кПа
Срок службы, лет
от -50 до +50
от 84,0 до 106,7
15
Знак утверждения типа
наносится на титульные листы паспортов резервуаров типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный
цилиндрический
Обозначение
РГС-8 зав. № 163
РГС-12,5 зав. №№ ДЕ-85 и ДЕ-90
РГС16 зав. № 184
РГС-40 зав. №№ 210 и 282
Количество
6 экз.
Паспорт
6 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки» объемным методом.
Основные средства поверки:
Комплекс градуировки резервуаров «ЗОНД», регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 17906-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на
месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40
ГОСТ 8.346-2000ГСИ.Резервуарыгоризонтальныестальныецилиндрические.
Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости»
3
Изготовитель
Открытое акционерное общество «Сибнефтемаш» (ОАО «Сибнефтемаш»)
ИНН 7224009228
Адрес: 625511, Тюменская обл., Тюменский район, 15 километр Тобольского тракта
Телефон: (3452) 65-93-72
Факс: (3452) 76-23-00
Web-сайт: https://www.sibneftemash.ru
E-mail: snm@sibneftemash.ru
Заявитель
Нефтегазодобывающееуправление «Федоровскнефть»Публичноеакционерное
общество «Сургутнефтегаз» (НГДУ «Федоровскнефть» ПАО «Сургутнефтегаз»)
ИНН 8602060555
Адрес: 628404, Ханты-Мансийский автономный округ – Югра, г. Сургут, ул. Григория
Кукуевицкого, д. 1, корпус 1
Телефон: (3462) 42-87-11
Факс: (3462) 42-86-68
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе – Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»),
Адрес: 625027, г. Тюмень, ул. Минская, д. 88,
Телефон: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311495 от 14 декабря 2015 г.
