Анализаторы спектра оптического Bristol 771B-NIR-FC/APC, ГРСИ 80097-20
Номер госреестра:
80097-20
Наименование СИ:
Анализаторы спектра оптического
Обозначение типа:
Bristol 771B-NIR-FC/APC
Производитель:
Bristol Instruments, Inc., США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 17
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2012
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра оптического Bristol 771В-NIR-FC/APC
Назначение средства измерений
Анализаторы спектра оптического Bristol 771В-NIR-FC/APC (далее – анализаторы)
предназначены для измерений длины волны и уровня средней мощности оптического
излучения, а также проведения анализа оптического спектра в волоконно-оптических системах
передачи информации, в том числе со спектральным уплотнением каналов (WDM-системах).
Описание средства измерений
Принцип действия анализаторов основан на вычислении спектра оптического сигнала,
регистрируемогонавыходеинтерферометраМайкельсона,припомощибыстрого
преобразования Фурье. Результатом быстрого преобразования Фурье является спектр
исходного оптического сигнала, выраженный в виде зависимости мощности сигнала от длины
волны.
Анализаторы представляют собой оптический прибор в прямоугольном корпусе
настольно-переносного типа.
Управлениеработойанализатора,отображениеихранениеинформациипо
измеряемым параметрам, осуществляется с помощью персонального компьютера (ПК), связь с
которым осуществляется через соединительный кабель, входящий в комплект поставки.

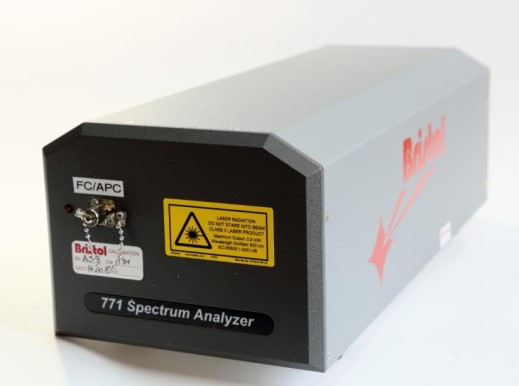

Общий вид анализаторов, схема пломбировки от несанкционированного доступа,
обозначения места нанесения маркировки и знака поверки представлены на рисунке 1.
Рисунок 1 – Общий вид анализаторов
Место нанесения маркировкиМесто пломбирования
Место нанесения
знака поверки
2
Программное обеспечение
Программное обеспечение (далее – ПО), входящее в состав анализаторов, служит для
выполненияфункцийопределенияпараметровоптическогосигнала,сохраненияи
отображения на экране ПК информации в удобном для оператора виде.
Метрологически значимая часть ПО системы представляет программный продукт
«NuView».Идентификационныеданные(признаки)метрологическизначимойчасти
программного обеспечения указаны в таблице 1.
Метрологически значимая часть ПО располагается в аппаратной части анализаторов.
Имеетсязащитаизмеренныхданныхотудаленияилиизмененияпутемвыдачи
предупреждающего сообщении о возможности удаления данного файла, содержащего
результаты измерений. Внесение изменений в файл, содержащий результаты измерений,
функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к
аппаратной части анализаторов исключен конструктивно. Замена версии ПО с целью
расширениясервисныхвозможностей анализаторов может производитьсятольков
аккредитованных сервис-центрах изготовителя.
ПО защищено от несанкционированного доступа путем пломбирования в области
крепежных винтов корпуса прибора.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
NuView
2.9.1 и выше
-
Метрологические и технические характеристики
Значение
от 600 до 1700
± 0,001
от - 20 до + 8
Таблица 2 – Метрологические характеристики анализаторов
Наименование характеристики
Диапазон измерений длины волны, нм
Пределы допускаемой абсолютной погрешности
измерений длины волны, нм
Диапазон измерений уровня средней мощности (на длине
волны 1550 нм), дБм
Пределы допускаемой относительной погрешности
измерений уровня средней мощности оптического
излучения, дБ
± 0,5
Тип подключаемого оптического волокна
Значение
Таблица 3 – Основные технические характеристики анализаторов
Наименование характеристики
Диапазон отображаемых значений длины волны, нм
от 520 до 1700
Тип оптического разъема
АРС
оптические волокна стандарта
G.652 и совместимые с ним
от 90 до 264
от 47 до 63
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры (ширина× высота×глубина), мм, не
более
142×165×381
6,3
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от + 15 до + 25
80
3
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации анализаторов печатным способом.
Комплектность средства измерений
Обозначение
----
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Анализатор спектра оптического Bristol 771В-NIR-FC/APC
Сетевой шнур
Кабель USB 2.0
USB флеш-носитель с программным обеспечением и
Руководством по эксплуатации
Методика поверки
МП 028.Ф3-20
1 экз.
Поверка
осуществляется по документу МП 028.Ф3-20 «ГСИ. Анализаторы спектра оптического Bristol
771В-NIR-FC/APC.Методикаповерки»,утвержденномуФГУП«ВНИИОФИ»
«14» июля 2020.
Основные средства поверки:
Государственный первичный специальныйэталонединицы длины и времени
распространения сигнала в световоде, средней мощности, ослабления и длины волны
оптического излучения для волоконно-оптических систем связи и передачи информации по
«Государственнойповерочнойсхемедлясредствизмеренийдлиныивремени
распространения сигнала в световоде, средней мощности, ослабления и длины волны
оптического излучения для волоконно-оптических систем связи и передачи информации»,
утвержденной Приказом Федерального агентства по техническому регулированию и
метрологии от 05.12.19 № 2862
Рабочий эталон единиц средней мощности и ослабления оптического излучения в
волоконно-оптических системах передачи в диапазоне значений от 10
-10
до 1 Вт на длинах
волн от 500 до 1700 нм (РЭСМ) по «Государственной поверочной схеме для средств
измерений длины и времени распространения сигнала в световоде, средней мощности,
ослабления и длины волны оптического излучения для волоконно-оптических систем связи и
передачи информации», утвержденной Приказом Федерального агентства по техническому
регулированию и метрологии от 05.12.19 № 2862
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую панель анализатора в соответствии с рисунком 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
спектра оптического Bristol 771В-NIR-FC/APC
Приказ Федерального агентства по техническому регулированию и метрологии
от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств
измерений длины и времени распространения сигнала в световоде, средней мощности,
ослабления и длины волны оптического излучения для волоконно-оптических систем связи и
передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации
от 25 декабря 2009 г. № 184
ТехническаядокументациякомпанииBristolInstruments,США.
4
Изготовитель
Bristol Instruments, Inc., США
Адрес: 770 Canning Parkway Victor, NY 14564, USA
Телефон: (585) 924-2620
Факс: (585) 924-2623
E-mail: info@bristol-inst.com
Web-сайт: http: www.bristol-inst.com.
Заявитель
Общество с ограниченной ответственностью «Специальные Системы. Фотоника»
(OOO «Специальные Системы. Фотоника»)
ИНН 7802570752
Адрес: 194044, г. Санкт-Петербург, Большой Сампсониевский пр-кт, д. 32, корп. А,
пом. № 2В 324/1
Телефон: +7 (812) 385-72-97
Факс: +7 (812) 385-76-48
E-mail: info@sphotonics.ru
Web-сайт: www.sphotonics.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
