Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000, ГРСИ 80089-20
Номер госреестра:
80089-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические с понтоном
Обозначение типа:
РВСП-20000
Производитель:
Механический завод, г. Саратов (изготовлены в 1972-1974 гг.)
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
1, 2, 3, 4, 5, 6, 7, 8, 11,12
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 9
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2012
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000
предназначены для измерения объема нефти, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, с
номинальной вместимостью 20000 м
3
.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000
представляют собой металлический сосуд в форме вертикального цилиндра с плоским
днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами,
люками и плавающим покрытием.
Заполнение ивыдачанефтиосуществляется черезприемно-раздаточные
устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000
расположены на территории ТСБ-2 АО «Газпромнефть-ОНПЗ».

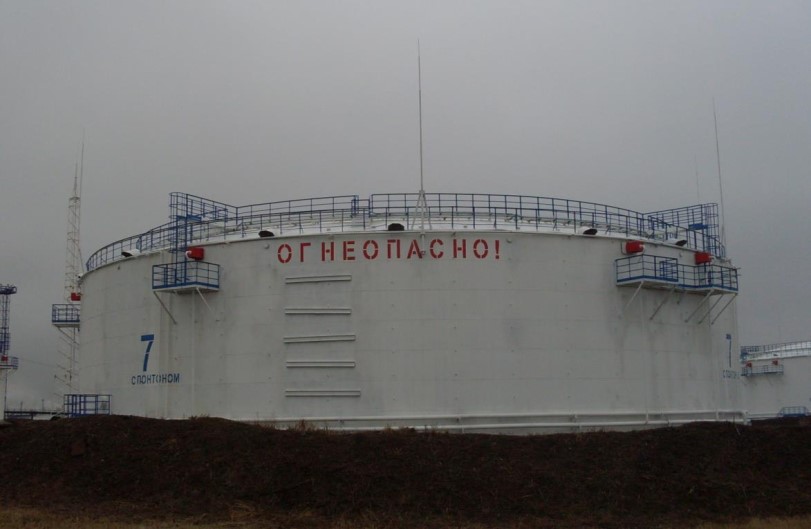

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном
РВСП-20000 представлен на рисунке 1.
Рисунок 1 – Общий вид резервуаров стальных вертикальных цилиндрических с понтоном
РВСП-20000
2
Пломбированиерезервуаровстальныхвертикальныхцилиндрических
с понтоном РВСП-20000 не предусмотрено.
Программное обеспечение
отсутствует
Наименование характеристики
Метрологические и технические характеристики
Таблица 1 –Метрологические характеристики
Номинальная вместимость, м
3
Значение
зав. №№ 1, 2, 3, 4, 5, 6, 7, 8, 11,12
20000
допускаемой
определения
Пределы
погрешности
резервуара, %
относительной
вместимости
0,1
Значение
11920
45600
нефть по ГОСТ Р 51858-2002
Таблица 2 – Технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
- высота резервуара
- диаметр
Рабочая среда
Условия эксплуатации:
- температура окружающей среды, °С
от -50 до +50
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование и условные обозначенияОбозначениеКол-во
Резервуары
цилиндрические
стальные
с понтоном
вертикальныеРВСП-2000010 шт.
РВСП-20000 (зав.
№№ 1, 2, 3, 4, 5, 6, 7, 8, 11, 12)
Паспорт
Градуировочная таблица
- 10 экз.
- 10 экз.
Поверка
осуществляетсяподокументуГОСТ8.570-2000«ГСИ.Резервуарыстальные
вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с
диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный
№ 35278-07) с диапазоном измерения уровня 30 м;
специализированныйУТ-80с
(регистрационный № 14917-95) с
диапазоном
диапазоном
- толщиномерультразвуковой
измерений толщины от 1 до 100 мм;
измерений толщины от 2 до 300 мм;
- теодолит 2Т30П (регистрационный№5305-85)с диапазономизмерения
вертикальных углов -55...+60°;
- динамометр пружинный (регистрационный №1808-63) с диапазоном измерения
до 100Н;
3
- штангенциркуль ШЦ-III (регистрационный №7706-00) с диапазоном 0-500 мм;
металлическая(регистрационный№20048-05)с
- линейкаизмерительная
диапазоном измерений 0-500 мм.
Допускаетсяприменение
аналогичныхсредствповерки,обеспечивающих
метрологических характеристик поверяемого резервуара с требуемой
определение
точностью.
Знак
поверки наносится насвидетельство о поверкерезервуаров ив
градуировочной таблице на листах в местах подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим с понтоном РВСП-20000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические.
Методика поверки»
Изготовитель
Механический завод, г. Саратов (изготовлены в 1972-1974 гг.)
Заявитель
Акционерное общество АО «Газпромнефть-Омский НПЗ»
(АО «Газпромнефть-ОНПЗ»)
ИНН 5501041254
Адрес: 644040, г. Омск, проспект Губкина, 1
Телефон (факс): +7 (3812) 690-222, +7 (3812) 63-11-88
Web-сайт: https://onpz.gazprom-neft.ru/
E-mail: konc@omsk.gazprom-neft.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а
Телефон: +7 (843) 567-20-10; +7-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
