Счетчики жидкости лопастные MKA 3350, MKA 2290, ГРСИ 80040-20
Номер госреестра:
80040-20
Наименование СИ:
Счетчики жидкости лопастные
Обозначение типа:
MKA 3350, MKA 2290
Производитель:
Фирма "Alfons Haar", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
MKA 3350 - 2229065-31218X1, 2212580-30813X1; MKA 2290 - 2460751-25063X1, 2110099-22148X1, 2312743-25449X1, 2199280-23503X1
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 16
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2008
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости лопастные МКА 3350, МКА 2290
Назначение средства измерений
Счетчики жидкости лопастные МКА 3350 и МКА 2290 (далее - счетчики) предназначе-
ны для измерения объема авиатоплива, протекающих по трубопроводу.
Описание средства измерения
Принцип работы счетчиков основан на измерении количества оборотов ротора, враща-
ющегося под действием потока жидкости. Количество оборотов ротора пропорционально объ-
ему жидкости, прошедшему через счетчик.
Счетчики жидкости лопастные МКА 3350 и МКА 2290 состоят из первичного преобра-
зователя расхода, счетного устройства. Первичный преобразователь расхода представляет со-
бой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти
ротора образуют четыре измерительные камеры одинакового объема. При протекании жидко-
сти через первичный преобразователь расхода возникает разность давлений на его входе и вы-
ходе, под действием которой ротор совершает вращательное движение, а жидкость при этом
последовательно вытесняется из измерительных камер. Вращательное движение ротора пере-
дается на счетное устройство. В счетном устройстве значение объема жидкости, прошедшей
через счетчик, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характе-
ристик пломбируются счетное устройство, калибровочный и измерительный механизм.
Общий вид счетчика, схема пломбировки и счетное устройство показаны на рисунке 1.

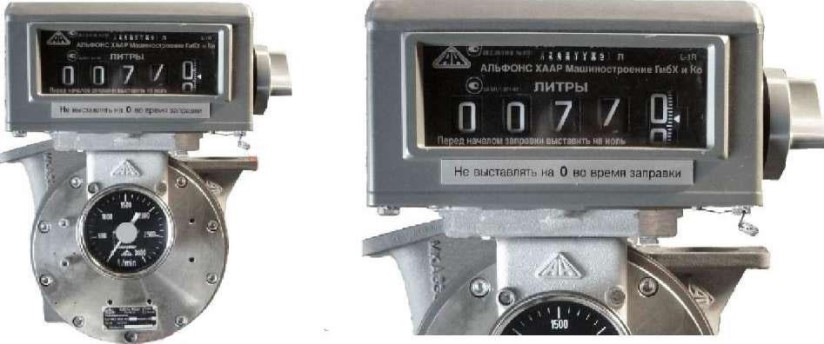

Рисунок 1 – Счетчик жидкости лопастной МКА 3350, МКА 2290
Программное обеспечение
отсутствует.
а)б)
а) Общий вид и схема пломбировки
б) Счетное устройство
Пломба, знак
поверки
2
Наименование характеристики
±0,15
±0,15
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Значения
МКА 2290МКА 3350
Диапазон измерений объемного расхода жидко-
сти, м³/ч
от 4,8 до 120от 6 до 150
Пределы допускаемой относительной погрешно-
сти измерений объема жидкости, %
Циклический объем, дм
3
2,29
3,35
Таблица 2 ‒ Основные технические характеристики
Наименование характеристики
1,0
1,0
от - 55 до +60
от 30 до 80
от 84 до 106,7
от - 55 до +60
от 30 до 80
от 84 до 106,7
Обозначение
Количество
МКА 3350
2 шт.
МКА 2290
4 шт.
Паспорт
-
6 экз.
18-18/035 МП
1 экз.
Диаметр условного прохода, мм
Значения
МКА 2290
80
МКА 3350
100
Максимальное давление измеряемой среды, МПа
Диапазон вязкости жидкости, мм
2
/с
от 0,55 до 2000
от 0,55 до 2000
Габаритные размеры, мм, не более:
высота
ширина
длина
286
283
330
385
335
389
Масса, кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
36
10
25000
Диапазон температуры измеряемой среды,
С
от - 40 до +50
34,5
10
25000
от - 40 до +50
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
Знак утверждения типа
наносится на переднюю панель корпуса методом штамповки на этикетку в виде наклейки и на
титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средств измерений
Наименование
Счетчик жидкости лопастной (заводские
номера № 2212580-3081 3Х1, № 2229065-
31218Х1)
Счетчик жидкости лопастной (заводские
номера № 2199280-23503Х1, № 2312743-
25449Х1, № 2110099-22148Х1, № 2460751-
25063Х1)
«Счетчики жидкости лопастные МКА 3350,
МКА 2290. Методика поверки»
3
Поверка
осуществляется по документу 18-18/035 МП «ГСИ. Счетчики жидкости лопастные МКА 3350,
МКА 2290. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 25.05.2020 г.
Основные средства поверки:
Рабочий эталон 2-го разряда (установки поверочные средств измерений объема и массы
УПМ-2000) по «Государственной поверочной схеме для средств измерений массы и объема
жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и
объемного расходов жидкости», п.5.2.4, утвержденной приказом Росстандарта от 07.02.2018 г.
№ 256, регистрационный№вФИФ45711-10.
Допускается применение других (аналогичных) средств поверки, обеспечивающих
метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в виде оттиска на пломбу, установленную на контровочной проволоке, пропущенной
через специальные отверстия на счетном устройстве;
- в виде оттиска на пломбу, закрывающую винт крепления калибровочного и измери-
тельного механизмов.
Места пломбирования и нанесения знака поверки показаны на рисунке 1.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к счетчикам жидкости лопаст-
ным МКА 3350, МКА 2290
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидко-
сти и вместимости при статических измерениях, массового и объемного расходов жидкости».
Изготовитель
Фирма «Alfons Haar», Германия
Адрес: Hamburg, FangdieckstraBe 67 22547, Germany
Телефон: +49 40833910
Факс: +49 40844910
Web-сайт:
E-mail:
Заявитель
Акционерное общество «Топливно-обеспечивающая компания» (АО «ТОК»)
ИНН 6501110189
Адрес: Россия, 693004, г. Южно-Сахалинск, пр-т Мира, 420, оф. 301
Телефон: (4242) 459000
Факс: (4242) 459009
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Красноярском крае, Республике Хакасия и Республике
Тыва (ФБУ «Красноярский «ЦСМ»)
660064, г. Красноярск, ул. Академика Вавилова, 1А
Телефон (391) 236-30-80
Факс (391) 236-12-94
Web-сайт: www.krascsm.ru
Е-mail:
Аттестат аккредитации ФБУ «Красноярский «ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311536 выдан 26 февраля 2016 г.
Готовы поверить данное средство измерений.
