Датчики силоизмерительные тензорезисторные CLB-5-YN, ГРСИ 80034-20
Номер госреестра:
80034-20
Наименование СИ:
Датчики силоизмерительные тензорезисторные
Обозначение типа:
CLB-5-YN
Производитель:
"TOYO SOKKI CO. LTD", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 11
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2008
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики силоизмерительные тензорезисторные CLB-5-YN
Назначение средства измерений
Датчики силоизмерительные тензорезисторные CLB-5-YN (далее - датчики) предназначены
для преобразования статических и квазистатических (медленно меняющихся) усилий в измеряемую
физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию
под воздействием силы сжатия.
Описание средства измерений
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела
датчиков, возникающей под действием приложенной нагрузки в пропорциональный аналоговый
электрический сигнал. Аналоговый электрический сигнал возникает в тензорезисторах, имплементи-
рованных в упругий элемент, и пропорционален измеряемому усилию, приложенному к телу датчи-
ков.
Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы. Основ-
ным узлом датчиков является упругий элемент, расположенный в корпусе и составляющий с ним
единую деталь. На оси упругого элемента наклеены тензорезисторы, соединенные в мостовую схему.
Электрическое подсоединение датчиков к измерительным усилителям осуществляется через
специальный электрический разъем.
Общий вид датчиков представлен на рисунке 1.

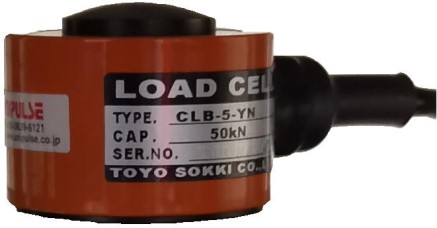

Рисунок 1 – Общий вид датчиков силоизмерительных тензорезисторных CLB-5-YN
Маркировка датчиков производится путём наклеивания идентификационной таблички на ци-
линдрическую панель датчиков. Пример идентификационной таблички представлен на рисунке 2.
2

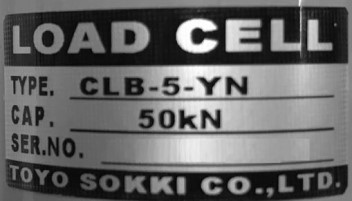

Рисунок 2 – Пример идентификационной таблички датчиков
Пломбирование датчиков силоизмерительных тензорезисторных CLB-5-YN не предусмотре-
но.
Программное обеспечение
отсутствует.
Значение
50
от 0,675 до 0,825
0,5
0,5
0,5
0,5
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное усилие F
ном
, кН
Номинальный выходной сигнал при F
ном
, мВ/В
Нижний предел измерений, кН
Пределы допускаемой относительной погрешности, связанной с вос-
производимостью показаний b, %
Пределы допускаемой относительной погрешности, связанной с повто-
ряемостью показаний b’, %
Пределы допускаемой относительной погрешности, связанной с гисте-
резисом ν, %
Пределы допускаемой приведенной к разнице между выходным сигна-
лом датчика под номинальной нагрузкой и выходным сигналом датчика
без нагрузки погрешности, связанной с нелинейностью γ, %
±2
Значение
от 343 до 357
от 343 до 357
св. 300
60
от 5 до 10
40×30
0,22
Таблица 2 – Основные технические характеристики
Наименование характеристики
Входное сопротивление, Ом
Выходное сопротивление, Ом
Сопротивление изоляции, МОм
Предельно допустимая нагрузка, кН
Напряжение питания постоянного тока, В
Габаритные размеры (диаметр×высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
от +15 до +25
от 20 до 80
Знак утверждения типа
наносится на корпус датчика методом наклеивания и на титульный лист эксплуатационной докумен-
тации методом печати.
3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Датчиксилоизмерительный тензорезисторный
CLB-5-YN-1 шт.
Комплект соединительных кабелей
Чертёж изделия
Руководство по эксплуатации на русском языке
Паспорт
Методика поверки
-
-
CLB-5-YN.00.001.РЭ
CLB-5-YN.00.001.ПС
ИЦРМ-МП-039-20
По заказу
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-039-20 «ГСИ. Датчики силоизмерительные тензорезистор-
ные CLB-5-YN. Методика поверки», утвержденному ООО «ИЦРМ» 19.08.2020 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по государственной поверочной схеме для средств измерений
силы, утверждённой приказом Росстандарта от 22.10.2019 г. № 2498 - машина силовоспроизводящая,
ПГ ±0,15 %;
- мультиметр цифровой 34401А (рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метро-
логических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам силоизме-
рительным тензорезисторным CLB-5-YN
Государственная поверочная схема для средств измерений силы, утверждённой приказом
Росстандарта от 22.10.2019 г. № 2498
Техническая документация «TOYO SOKKI CO., LTD.», Япония
Изготовитель
«TOYO SOKKI CO., LTD.», Япония
Адрес: 964-24 Nippachō, Kohoku Ward, Yokohama, Kanagawa 223-0057, Japan
Телефон: +81-045-540-8353
E-mail:
Заявитель
«MAZDA MOTOR CORPORATION», Япония
Адрес: 3-1 Shinchi, Fuchu-cho, Aki-gun, Hiroshima 730-8670, Japan
Тел.: +81 82-287-4316
E-mail: ueda.naok@mazda.co.jp
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.311390 от 18.11.2015 г.
