Система измерения массы и длины труб СИМДТ, ГРСИ 80033-20
Номер госреестра:
80033-20
Наименование СИ:
Система измерения массы и длины труб
Обозначение типа:
СИМДТ
Производитель:
ООО Научно-производственная фирма "Металлургическое машиностроение" (ООО НПФ "Метмаш"), г. Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
1
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 10
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2008
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерения массы и длины труб СИМДТ
Назначение средства измерений
Система измерения массы и длины труб СИМДТ (далее- система)
предназначена для измерений массы и длины труб.
Описание средства измерений
Принцип действия системы при измерении массы основан на преобразовании
деформацииупругихэлементоввесоизмерительныхтензорезисторныхдатчиков,
возникающей под действием силы тяжести трубы в момент ее остановки, в аналоговый
электрическийсигнал. Комплексныйсигнализмеренноймассыс четырех
тензорезисторных датчиков поступает в модуль многофункциональный SIWAREX
WP2x1, в котором они преобразуются в цифровой код, и измеренное значение массы
трубы отображается на мониторе персонального компьютера (далее - ПК).
Принцип действия системы при измерении длины основан на перемещении
трубы вдоль измерителя скорости и длины ИСД-5, дополнительно к которому
установлены лазерные датчики начала и конца отсчета, которые фиксируют момент
прохождения переднего и заднего торцов трубы. Данные с лазерного датчика измерения
длины поступают в шкаф измерительный и далее на ПК.
Система состоит из грузоприемного устройства (далее - ГПУ), линии измерения
длины,шкафаизмерительногоиПКсустановленнымспециализированным
программным обеспечением.
ГПУ представляет собой две весоизмерительные стойки, на каждой из которых
закреплен ролик, опирающийся на два датчика весоизмерительных тензорезисторных Т4
(рег. №53838-13). ГПУ встроено в линию перемещения труб. Трубы транспортируются
по технологической линии до зоны измерения, где производится остановка и передача
нагрузки от взвешиваемого груза к датчикам весоизмерительным.
Линия измерения длины состоит из измерителя скорости и длины ИСД-5 (рег.
№58460-14) и лазерных датчиков начала и конца отсчета.
Шкаф измерительный состоит из блоков питания, контроллера, модуля
исполнение
с ПК через
многофункциональногоSIWAREXWP2x1(рег.№72345-18,
SIWAREX WP231) и коммутатора. Шкаф измерительный соединен
коммутатор.

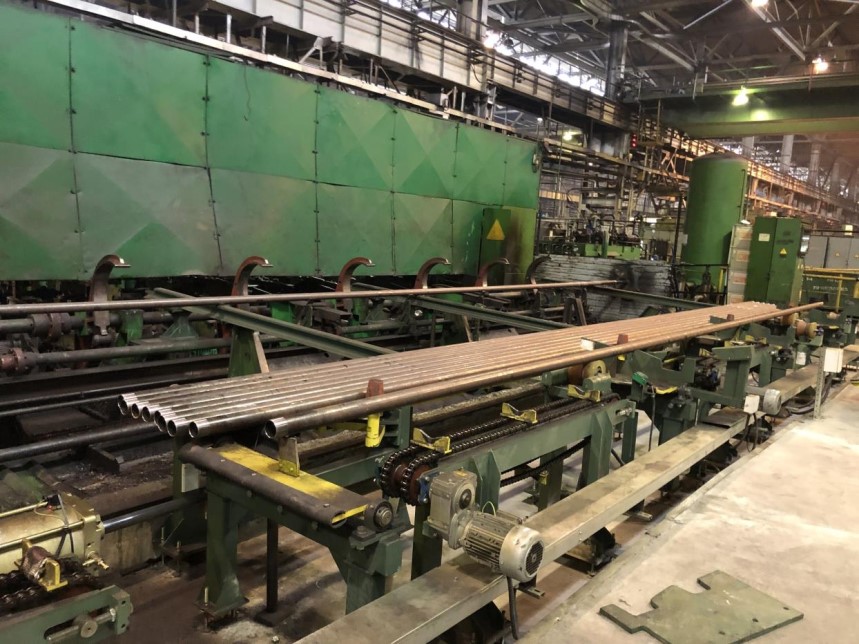

Общий вид системы представлен на рисунке 1.
2
Рисунок 1 – Общий вид системы
Пломбирование системы не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) системы установлено на ПК, входящим в
комплектность системы. ПО системы предназначено для настройки режимов работы,
расчета и отображения результатов измерений на мониторе ПК.
УровеньзащитыПО«низкий»всоответствиис
Р 50.2.077-2014.
Таблица 1 -Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ПО СИМДТ
1.0
-
Метрологические и технические характеристики
±1,0
±5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Минимальная нагрузка, кг
Максимальная нагрузка, кг
Цена деления, кг
Значение
40
400
0,2
Пределыдопускаемойабсолютнойпогрешности
взвешивания, кг
Диапазон измерений длины, ммот 8500 до 11500
Пределыдопускаемойабсолютнойпогрешности
измерений длины, мм
Значение
220 ± 22
50 ± 1
300
900
460
6300
161
3
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры ГПУ, мм, не более
- высота
- ширина
- длина
Масса ГПУ, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
Средний срок службы, лет
от +5 до +40
60
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации системы типографским
способом.
Комплектность средства измерений
Обозначение
—
Количество
1 шт.
Таблица 4 – Комплектность системы
Наименование
Система измерения массы и длины труб
СИМДТ, зав. №1
Руководство по эксплуатации
Методика поверки
101-29.04.00.00.00 РЭ
МП 70-261-2020
1 экз.
1 экз.
Поверка
осуществляется по документу МП 70-261-2020 «ГСИ. Система измерения массы и длины
трубСИМДТ.Методикаповерки»,утвержденномуУНИИМ–филиалом
ФГУП «ВНИИМ им.Д.И.Менделеева» «24» августа 2020 г.
Основные средства поверки:
- рабочий эталон единицы массы 4 разряда по Государственной поверочной схеме
для средств измерений массы, утвержденной приказом Федерального агентства по
техническому регулированию и метрологии от 29.12.2018 г. №2818;
- рабочий эталон единицы длины 3 разряда по Государственной поверочной схеме
для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от
0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому
регулированию и метрологии от 29.12.2018 г. № 2840.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерения
массы и длины труб СИМДТ
Государственная поверочная схема для средств измерений массы, утвержденная
приказом Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. №2818
Государственная поверочная схема для средств измерений длины в диапазоне от
1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом
Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г.
№ 2840
4
Изготовитель
ООО Научно-производственная фирма «Металлургическое машиностроение»
(ООО НПФ «Метмаш»)
ИНН 6673119882
Адрес: 620041, г. Екатеринбург, ул. Маяковского, 25А, офис 1010
Телефон (факс) (343) 211-10-20
Web-сайт: www.metmash.info
E-mail: zakaz@metmash.info
Испытательный центр
Уральскийнаучно-исследовательскийинститутметрологии–филиал
Федерального государственного унитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им.Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
ФГУП «ВНИИМ
измерений в целях
АттестатаккредитацииУНИИМ–филиала
им. Д.И. Менделеева» по проведению испытаний средств
утверждения типа №RA.RU.311373 от 19.10.2015.
