Приложение № 9
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2008
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы температуры Additel серии 875
Назначение средства измерений
Калибраторы температуры Additel серии 875 (далее по тексту – приборы или
калибраторы) предназначены для воспроизведения и поддержания заданной температуры.
Описание средства измерений
Принцип действия калибраторов основан на воспроизведении и поддержании
задаваемой температуры с известной точностью.
Калибраторы температуры Additel серии 875 изготавливаются следующих моделей:
ADT875-155, ADT875PC-155, ADT875-350, ADT875PC-350, ADT875-660, ADT875PC-660 и
представляют собой микропроцессорные цифровые сухоблочные калибраторы температуры со
сменными металлическими блоками с одним или несколькими каналами для размещения
средств измерений температуры погружного типа соответствующего диаметра.
Моделикалибраторовразличаютсяпометрологическимитехническим
характеристикам, а также наличием входа (только для моделей ADT875PC-155, ADT875PC-
350, ADT875PC-660) для подключения внешних термопреобразователей сопротивления
повышенной точности серии AM (ТС) с индивидуальной градуировкой (с коэффициентами
МТШ-90 или Каллендера – Ван Дюзена).
Внешние ТС серии AM изготавливаются следующих моделей: AM1612, AM1710,
AM1730, AM1751, и состоят из платинового чувствительного элемента (ЧЭ), помещенного в
тонкостенную защитную трубку из нержавеющей стали (для моделей AM1612, AM1710) или
инконелевую трубку (для модели AM1730, AM1751), и соединительного кабеля с разъемом
типа LEMO. Схема соединения внутренних проводников ТС с ЧЭ – 4-х проводная. Модели ТС
изготавливаются следующих исполнений: AM1612-ADT (для модели AM1612), AM1710-12-
ADT, AM1710-BEND-ADT (для модели AM1710), AM1730-12-ADT, AM1730-BEND-ADT (для
моделиAM1730),AM1751-12-ADT,AM1751-BEND-ADT(длямоделиAM1751),
различающиеся по метрологическим и техническим характеристикам.
КалибраторымоделейADT875PC-155,ADT875PC-350,ADT875PC-660имеют
встроенные платы, предназначенные для преобразования сигналов, поступающих от
термопреобразователей сопротивления с 2-х, 3-х или 4-х проводной схемой соединения
внутренних проводников ТС с ЧЭ, термоэлектрических преобразователей, омических
устройств, а также от преобразователей с выходным сигналом в виде силы или напряжения
постоянного тока.
Общий вид калибраторов представлен на рисунках 1-2. Общий вид внешних ТС серии
AM представлен на рисунках 3-5.
Пломбирование калибраторов не предусмотрено.
2

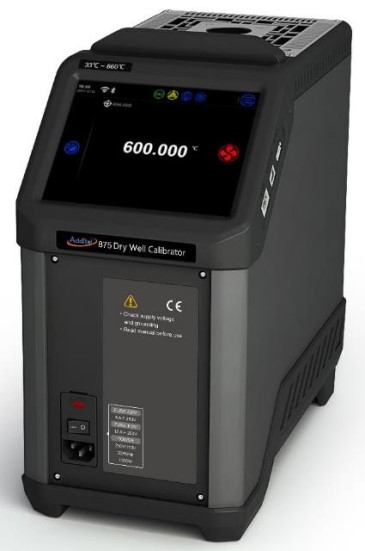

Рисунок 1 - Общий вид калибраторов моделей
ADT875-155, ADT875-350,
ADT875-660

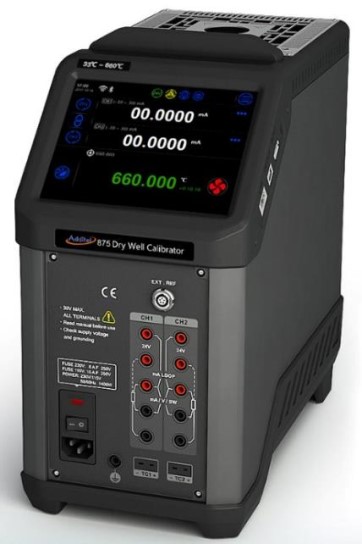

Рисунок 2 - Общий вид калибраторов
моделей ADT875PC-155, ADT875PC-350,
ADT875PC-660

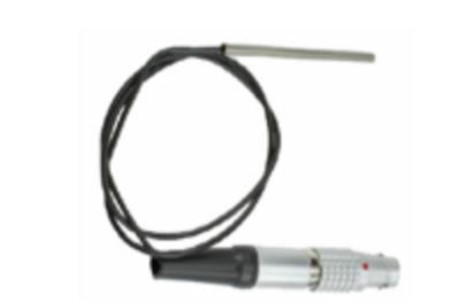

Рисунок 3 - Общий вид внешних ТС
модели AM1612-ADT

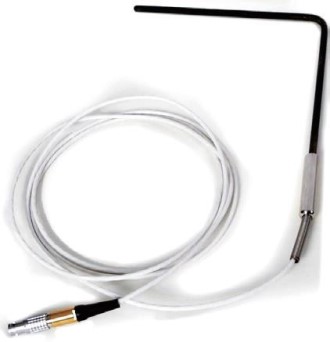

Рисунок 4 - Общий вид внешних ТС
моделей AM1710-BEND-ADT
AM1730-BEND-ADT, AM1751-BEND-
ADT
3

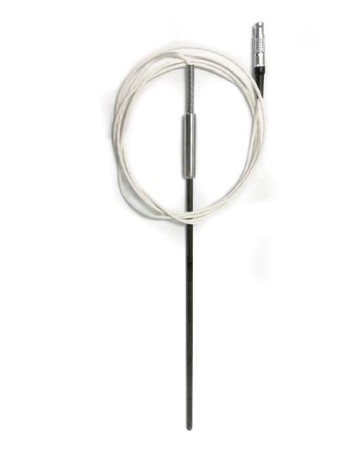

Рисунок 5 - Общий вид внешних ТС
моделей AM1710-12-ADT, AM1730-12-ADT,
AM1751-12-ADT
Программное обеспечение
Программное обеспечение (ПО) калибраторов температуры Additel серии 875 состоит из
метрологически значимой встроенной части ПО, загружаемое в калибраторы на предприятии-
изготовителе во время производственного цикла. Конструкция калибраторов исключает
возможность несанкционированного влияния наПОкалибраторовиизмерительную
информацию.
С помощью встроенной части ПО можно изменять конфигурацию калибраторов, а
именно, осуществлять: выбор частоты питающего напряжения, настройку входа внешнего ТС,
изменение даты калибровки, настройку внутреннего термометра, настройку внешних ТС.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО калибраторов приведены в таблице
1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование встроенного ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
Host
1.0.0.24
отсутствует
4
Метрологические и технические характеристики
Метрологические и основные технические характеристики калибраторов температуры Additel серии 875 моделей ADT875-155, ADT875PC-
155, ADT875-350, ADT875PC-350, ADT875-660, ADT875PC-660 представлены в таблице 2.
Метрологические и основные технические характеристики встроенных плат калибраторов температуры Additel серии 875 моделей ADT875PC-
155, ADT875PC-350, ADT875PC-660 представлены в таблице 3.
Наименование характеристики
- в комплекте с ТС модели AM1612
- в комплекте с ТС модели AM1710
Таблица 2
Диапазон воспроизводимых температур,
°C
(1)
:
Значение характеристики (в зависимости от модели калибратора)
ADT875-155 ADT875PC-155 ADT875-350 ADT875PC-350 ADT875-660 ADT875PC-660
от -40 до +155
(2)
от +33 до +350
(2)
от +33 до +660
(2)
от -13 до +155
(3)
от +60 до +350
(3)
от +60 до +660
(3)
абсолютной погрешности установления
заданной температуры по внутреннему
термометру(INT)притемпературе
окружающей среды от +8 до +38 °С
включ., ºС
±0,18±0,25
Пределыдопускаемойосновной±0,3
(в диапазоне от +33
до +420 ºС не включ.);
±0,5
(в диапазоне от +420
до +660 ºС)
Пределыдопускаемойосновной
абсолютной погрешности установления
заданной температуры по внешнему ТС
при температуре
от +8 до +38 °С
серииAM(EXT)
окружающей среды
включ., ºС:
±0,12
-(в диапазоне от-
-40 до +155 °C)
-±0,07-
±0,12
(в диапазоне от
+33 до +160 °C)
±0,07
(в диапазоне от
+33 до +160 °C)
±0,12
- (в диапазоне от
+33 до +160 °C)
±0,07
- (в диапазоне от
+33 до +160 °C)
5
Наименование характеристики
ADT875-155
Значение характеристики (в зависимости от модели калибратора)
ADT875PC-155ADT875-350ADT875PC-350ADT875-660
ADT875PC-660
- в комплекте с ТС модели AM1730-±0,07
±0,07
(в диапазоне от
+33 до +160 °C
-включ.);
±0,13
(в диапазоне св.
+160 до +350 °C)
±0,07
(в диапазоне от
+33 до +160 °C
-включ.);
±0,13
(в диапазоне св.
+160 до +420 °C)
- в комплекте с ТС модели AM1751-±0,07
±0,07
(в диапазоне от
+33 до +160 °C
-включ.);
±0,13
(в диапазоне св.
+160 до +350 °C)
±0,07
(в диапазоне от
+33 до +160 °C
включ.);
±0,13
- (в диапазоне св.
+160 до +350 °C);
±0,17
(в диапазоне св.
+350 до +660 °C
включ.)
Нестабильность поддержания заданной
температуры±0,015±0,02
(в течение 30 минут), ºС
±0,03
(в диапазоне от +33
до +50 ºС не включ.);
±0,04
(в диапазоне от +50
до +660 ºС)
Пределы допускаемой дополнительной
абсолютной погрешности установления
заданной температуры при температуре±0,005±0,01±0,01
окружающего среды ниже +8 °С или св.
+38 °С, °С/°С
6
±0,1
(в диапазоне от -40
до 0 °С не включ.);
±0,07
(в диапазоне от 0
до +155 °С)
±0,07
(в диапазоне от +33
до +100 °С не включ.);
±0,15
(в диапазоне от +100
до +200 °С не включ.);
±0,25
(в диапазоне от +200
до +350 °С)
±0,015
±0,015
(в диапазоне от +33
до +155 °С не включ.);
±0,02
(в диапазоне от +155
до +350 °С)
Значение единицы младшего разряда, ºС
7
(при нагреве от +33
до +350 °С)
20
(при нагреве от +33
до +650 °С)
Наименование характеристики
ADT875-155
Значение характеристики (в зависимости от модели калибратора)
ADT875PC-155ADT875-350ADT875PC-350ADT875-660ADT875PC-660
Осевая неоднородность температуры, на
расстоянии от 0 до 60 мм (от дна
вставного блока), °С, не более
Радиальная неоднородность
температуры, измеренная в двух каналах
одного диаметра вставного блока, °С, не
более
±0,07
(в диапазоне от +33
до +100 °С не включ.);
±0,15
(в диапазоне от +100
до +200 °С не включ.);
±0,25
(в диапазоне от +200
до +350 °С)
±0,5
(в диапазоне от +350 до +660 °С)
±0,03
(в диапазоне от +33
до +155 °С не включ.);
±0,05
(в диапазоне от +155
до +350 °С не включ.);
±0,1
(в диапазоне от +350
до +660 °С)
0,01 (для показаний калибратора по внутреннему термометру (INT));
0,001 (для показаний калибратора по внешнему ТС (EXT))
15
(при нагреве от -40
до +155 °С);
6
Время нагрева, мин, не более:(при нагреве от -40
до +23 °С);
10
(при нагреве от +23
до +155 °С)
7
Время охлаждения, мин, не более:
Напряжение питания, В
320×170×330
Ø26×120
Pt100 (α=0,00385 °С
-1
)
Pt100 (α=0,003925 °С
-1
)
Ø3×45
Ø6,35×305
Наименование характеристики
ADT875-155
Значение характеристики (в зависимости от модели калибратора)
ADT875PC-155ADT875-350ADT875PC-350ADT875-660ADT875PC-660
30
(при охлаждении от +155
до -40 °С);
10
(при охлаждении от +155
до +23 °С);
22
(при охлаждении от +23
до -40 °С)
25
(при охлаждении от +660
до +100 °С);
15
(при охлаждении от +100
до +50 °С);
15
(при охлаждении от +50
до +33 °С)
Время стабилизации, мин, не более
580
17
(при охлаждении от +350
до +100 °С);
12
(при охлаждении от +100
до +50 °С);
12
(при охлаждении от +50
до +33 °С)
10
от 90 до 127;
от 180 до 254
от 45 до 65
1200
Частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры калибратора
(высота×ширина×глубина), мм, не более
Габаритные размеры скважины для
вставного блока (диаметр×глубина), мм,Ø25×155
не более
Условное обозначение номинальной
статической характеристики (НСХ) ЧЭ
внешнегоТС:
- для ТС модели AM1612
- для ТС моделей AM1710, AM1730,
AM1751
Габаритные размеры внешнего ТС серии
AM (EXT) (диаметр×длина), мм, не
более:
- для ТС модели AM1612
- для ТС моделей AM1710, AM1730,
AM1751
8
от 0 до +50
90 (без конденсации)
Наименование характеристики
ADT875-155
Значение характеристики (в зависимости от модели калибратора)
ADT875PC-155ADT875-350ADT875PC-350ADT875-660ADT875PC-660
8,2
40 000
5
Масса калибратора, кг, не более9,9
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %,
не более
Примечания:
1) Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему
термопреобразователю сопротивления повышенной точности, согласованных с пользователем, но лежащих внутри полного диапазона
воспроизводимых температур используемого калибратора.
2) При температуре окружающего воздуха от 0 до +23 °С включ.
3) При температуре окружающего воздуха св. +23 до +50 °С
9
Таблица 3
Пределы допускаемой основной абсолютной погрешности измерений при
температуре окружающей среды от +8 до +38 °С включ., Ом
±0,000001·X
ди
Пределы допускаемой основной абсолютной погрешности измерений при
температуре окружающей среды от +8 до +38 °С включ., Ом
±0,000002·X
ди
Значение единицы младшего разряда, Ом
Наименование характеристикиЗначение характеристики
(1) (2) (3) (4)
Характеристики канала измерений электрического сопротивления (для подключения внешнего ТС повышенной точности (EXT. REF))
Количество каналов
Диапазон измерений электрического сопротивления, Ом
1
от 1 до 400
±0,002
(в диапазоне от 1 до 50 Ом не включ.);
±0,00004·X
изм
(в диапазоне от 50 до 400 Ом не включ.)
Пределы допускаемой дополнительной абсолютной погрешности измерений при
температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С,
Ом/°С
Значение единицы младшего разряда, Ом
0,001
Характеристики каналов измерений электрического сопротивления (для подключения рабочего ТС)
Количество каналов
Диапазон измерений электрического сопротивления, Ом
2
от 1 до 4000
±0,002
(в диапазоне от 1 до 25 Ом не включ.);
±0,00008·X
изм
(в диапазоне от 25 до 400 Ом не включ.);
±0,00004·X
изм
(в диапазоне от 400 до 4000 Ом)
Пределы допускаемой дополнительной абсолютной погрешности измерений при
температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С,
Ом/°С
0,001 (в диапазоне от 1 до 400 Ом не включ.);
0,01(в диапазоне от 400 до 4000 Ом)
10
Типы номинальных статических характеристик (НСХ) преобразования входных
сигналов подключаемых рабочих термопреобразователей сопротивления
от -200 до +850 °С
от -200 до +850 °С
от -200 до +850 °С
от -200 до +850 °С
от -200 до +850 °С
от -200до +400 °С
от -200 до +850 °С
от -200 до +850 °С
от -200 до +850 °С
от -200 до +850 °С
от -50 до +150°С
от -50 до +150°С
от -50 до +150 °С
от -60 до +180 °С
от -100 до +260 °С
- для Ni120 (α=0,00672°С
-1
)
от -80 до +260 °С
Наименование характеристики
Значение характеристики
(1) (2) (3) (4)
Pt100, Pt10, Pt50, Pt200, Pt400, Pt1000, Pt25
(α=0,00385 °С
-1
по ГОСТ 6651-2009 / IEC 60751);
Pt100 (α=0,003916 °С
-1
по JIS 1604);
Pt100 (α=0,003926 °С
-1
по Minco Application Aid #18);
100П (α=0,00391 °С
-1
по ГОСТ 6651-2009);
100М (α=0,00428 °С
-1
по ГОСТ 6651-2009);
50М (α=0,00428 °С
-1
по ГОСТ 6651-2009);
Cu10 (α=0,00427 °С
-1
по Minco Application Aid #18);
100Н (α=0,00617 °С
-1
по ГОСТ 6651-2009);
Ni100 (α=0,00618°С
-1
по DIN-43760);
Ni120 (α=0,00672°С
-1
по Edison curve #7)
Диапазонизмеренийэлектрическогосопротивлениявтемпературном
эквиваленте (каналов для подключения рабочих ТС), °С:
- для Pt100 (α=0,00385 °С
-1
)
- для Pt10 (α=0,00385 °С
-1
)
- для Pt50 (α=0,00385 °С
-1
)
- для Pt200 (α=0,00385 °С
-1
)
- для Pt400 (α=0,00385 °С
-1
)
- для Pt1000 (α=0,00385 °С
-1
)
- для Pt25 (α=0,00385 °С
-1
)
- для Pt100 (α=0,003916 °С
-1
)
- для Pt100 (α=0,003926 °С
-1
)
- для 100П (α=0,00391 °С
-1
)
- для 100М (α=0,00428 °С
-1
)
- для 50М (α=0,00428 °С
-1
)
- для Cu10 (α=0,00427 °С
-1
)
- для 100Н (α=0,00617 °С
-1
)
- для Ni100 (α=0,00618°С
-1
)
11
±(0,005+0,0002·|X
изм
|)
±0,000005·|X
ди
|
Типы номинальных статических характеристик (НСХ) преобразования входных
сигналов подключаемых рабочих термоэлектрических преобразователей
±0,35
Диапазон измерений напряжения постоянного тока, В
±(0,002+0,0002·|X
изм
|)
Наименование характеристикиЗначение характеристики
(1) (2) (3) (4)
Характеристики каналов измерений напряжения постоянного тока (термо-ЭДС)
Количество каналов
Диапазон измерений напряжения постоянного тока (термо-ЭДС), мВ
2
от -75 до +75
Пределы допускаемой основной абсолютной погрешности измерений при
температуре окружающей среды от +8 до +38 °С включ., мВ
Пределы допускаемой дополнительной абсолютной погрешности измерений при
температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С,
мВ/°С
Значение единицы младшего разряда, мВ
0,0001
S, R, B,К, N, E, J, T (поГОСТ Р 8.585-2001 / МЭК 60584-1:2013);
C, A(по МЭК 60584-1:2013);
L, U(поDIN-43710);
L(ТХК)(по ГОСТ Р 8.585-2001)
Диапазон измерений термо-ЭДС в температурном эквиваленте (каналов для
от -40 до +660 °С
от +250 до +660 °С
от -40 до +400 °С
от 0 до +660 °С
подключения термоэлектрических преобразователей), °С:
- для типов S, R,К, N, E, J, L, U, L(ТХК)
- для типа B
- для типа T
- для типов С, A
Пределы допускаемой абсолютной погрешности внутренней автоматической
компенсации температуры свободных (холодных) концов термопары (КХС), °С
Характеристики каналов измерений напряжения постоянного тока
Количество каналов
2
от -12 до +12;
от -30 до +30
Пределы допускаемой основной абсолютной погрешности измерений при
температуре окружающей среды от +8 до +38 °С включ., В
Пределы допускаемой дополнительной абсолютной погрешности измерений при
температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С,±0,00001·|X
ди
|
В/°С
12
Значение единицы младшего разряда, В
0,0001
±(0,002+0,0002·|X
изм
|)
±0,00001·|X
ди
|
Наименование характеристики
Значение характеристики
(1) (2) (3) (4)
Характеристики каналов измерений силы постоянного тока
2
от -30 до +30
Количество каналов
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой основной абсолютной погрешности измерений при
температуре окружающей среды от +8 до +38 °С включ., мА
0,0001
от 23 до 25
Пределы допускаемой дополнительной абсолютной погрешности измерений при
температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С,
мА/°С
Значение единицы младшего разряда, мА
Напряжение встроенного источника питания постоянного тока, В
Примечания:
1) Допускается использование калибраторов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона
измерений электрических сигналов (в зависимости от используемого измерительного канала);
2) X
изм
- измеряемое значение входного сигнала, °С (Ом, мВ, мА, В);
3) X
ди
-диапазон измерений используемого входного сигнала, °С (Ом, мВ, мА, В)
4) Пределы допускаемой основной абсолютной погрешности каналов измерений электрического сопротивления (термо-ЭДС) в температурном
эквиваленте (∆t, °C) определяются по формуле:
где ΔR(E)
t
- пределы допускаемой основной абсолютной погрешности канала измерений электрического сопротивления (термо-ЭДС), Ом (мВ)
-коэффициент чувствительности (чувствительность) термопреобразователя сопротивления (преобразователя термоэлектрического), Ом/°С,
(мВ/°С)
13
Знак утверждения типа
наносится на корпус прибора при помощи наклейки и/или на титульный лист руководства по
эксплуатации типографским способом или методом штемпелевания.
Внешний ТС серии AM
1 шт.
1 экз.
-
1 шт.
-
1 шт.
-
1 шт.
-
1 экз.
-
Теплоизолирующая заглушка
1 шт.
Тепловой барьер
1 шт.
Комплект силиконовых заглушек для
теплового барьера
1 шт.
1 шт.
По дополнительному заказу
Комплектность средства измерений
Комплектность поставки калибраторов температуры Additel серии 875 приведена в
таблице 4.
Таблица 4
Наименование и обозначение
Количество
Примечание
Калибратор температуры
1 шт.
1 экз.
Модель в соответствии с заказом
Поставляется только для
калибраторов моделей
ADT875PC-155, ADT875PC-350,
ADT875PC-660
по дополнительному заказу
(модель и исполнение в
соответствии с заказом)
-
1 шт.
-
1 шт.
1 шт.
-
-
Методика поверки МП 207-045-2019
Руководство по эксплуатации
(на русском языке)
Сменный металлический блок
Инструмент для извлечения сменного
металлического блока
Компакт-диск или USB накопитель с
руководством по эксплуатации калибратора
(на английском языке)
Кабель питания
USB кабель
Комплект измерительных проводов с
зажимами
Сертификат заводской калибровки
калибратора
1 шт.
1 экз.
Только для калибраторов
моделей ADT875-155,
ADT875PC-155
Только для калибраторов
моделей ADT875-350,
ADT875PC-350, ADT875-660,
ADT875PC-660
Только для калибраторов
моделей ADT875-350,
ADT875PC-350, ADT875-660,
ADT875PC-660
По дополнительному заказу
-
Кейс
Сертификат заводской калибровки
Комплект для калибровки средств измерений
температуры с длиной погружаемой части
менее 100 мм
14
Поверка
осуществляется по документу МП 207-045-2019 «ГСИ. Калибраторы температуры Additel серии
875. Методика поверки», утверждённому ФГУП «ВНИИМС» 17.12.2019 г.
Основные средства поверки:
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления
платиновые эталонные ПТС-10М (Регистрационный номер № 11804-99);
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления
эталонные ЭТС-25 (Регистрационный номер № 19484-00);
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления
платиновые эталонные ЭТС-1С, ЭТС-1К (Регистрационный номер № 73672-18);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 – термометр сопротивления
платиновый вибропрочный эталонный ПТСВ (регистрационный № 57690-14);
Рабочие эталоны 2-го, 3-го разрядов по ГОСТ 8.558-2009 – термометры сопротивления
платиновые вибропрочные эталонные ПТСВ 9-2, ПТСВ 10-2, ПТСВ 11-2, ПТСВ 12-2
(Регистрационный № 65421-16);
Измеритель температуры многоканальный прецизионный МИТ8 (регистрационный №
trial-11);
Мера электрического сопротивления постоянного тока многозначная МС 3070
(регистрационный № 50281-12);
Компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);
Калибратор многофункциональный Fluke 5720A (регистрационный № 52495-13);
Калибратор процессов прецизионный Fluke 7526A (регистрационный № 54934-13);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к калибраторам температуры
Additel серии 875
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные
статические характеристики преобразования.
МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров
сопротивления из платины.
МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Приказ Федерального агентства по техническому регулированию и метрологии от
30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств
измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от
01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А».
Приказ Федерального агентства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления».
Техническая документация фирмы-изготовителя.
15
Изготовитель
Additel Corporation, США
Адрес: 2900 Saturn st #B Brea, CA 92821, USA
Тел.: +1 714-998-6899
E-mail: sales@additel.com
Web-сайт: www.additel.com
Заявитель
Общество с ограниченной ответственностью «ТЭК-Тех» (ООО «ТЭК-Тех»)
ИНН 7716683551
Адрес: 129343, г. Москва, проезд Серебрякова, д.6, офис 3.4.3
Тел.: (495) 646-22-94
Испытательный центр
Федеральное государственноеунитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
