Калибраторы температуры ЭЛЕМЕР-КТ-150К\", \"ЭЛЕМЕР-КТ-200К\", \"ЭЛЕМЕР-КТ-500К\", \"ЭЛЕМЕР-КТ-650К, ГРСИ 80030-20
Номер госреестра:
80030-20
Наименование СИ:
Калибраторы температуры
Обозначение типа:
ЭЛЕМЕР-КТ-150К\", \"ЭЛЕМЕР-КТ-200К\", \"ЭЛЕМЕР-КТ-500К\", \"ЭЛЕМЕР-КТ-650К
Производитель:
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Межповерочный интервал:
1 год; для калибраторов с индексом заказа В - 2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 7
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2008
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторытемпературы«ЭЛЕМЕР-КТ-150К»,«ЭЛЕМЕР-КТ-200К»,
«ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К»
Назначение средства измерений
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-
КТ-500К», «ЭЛЕМЕР-КТ-650К» (далее по тексту – калибраторы или калибратор)
предназначены для воспроизведения и поддержания заданной температуры, для реализации
реперных точек международной температурной шкалы МТШ-90, а также для измерений
электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному
току, измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009,
преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей с
унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей,
использующих HART-протокол для обмена информацией и преобразования измеренных
значений электрических сигналов в значения температуры по номинальным статическим
характеристикам (НСХ) с возможностью подключения внешних эталонных термометров и
обеспечением питания 24 В датчиков с унифицированным сигналом.
Описание средства измерений
Принцип работы калибраторов основан на воспроизведении и поддержании
температуры в термостатирующем trial и/или в блоке сравнения. Температура
контролируется встроенными платиновыми термопреобразователями сопротивления (ТС).
Калибраторы могут использоваться как в режиме калибратора, так и в режиме
высокостабильного термостата с однородным температурным полем в блоке сравнения, а
также в режиме термостата для ампул реперных точек температурной шкалы МТШ-90.
Конструктивно калибраторы выполнены ввиде моноблока. Их основными
функциональными частями являются: термостатирующие блоки, сменные блоки сравнения,
прецизионные измерители-регуляторы температуры и четырехканальные модули измерений
электрических сигналов и цифровых сигналов HART-протокола (далее по тексту – ИМКТ).
Калибраторы имеют сенсорный экран, встроенный компьютер и обеспечивают
возможность автоматической реализации заданной последовательности температур.
Калибраторы изготавливаются следующих модификаций:
-«ЭЛЕМЕР-КТ-150К/М1»,«ЭЛЕМЕР-КТ-200К/М1»,«ЭЛЕМЕР-КТ-500К/М1»,
«ЭЛЕМЕР-КТ-650К/М1» - с термостатирующим блоком;
- «ЭЛЕМЕР-КТ-150К/М1И», «ЭЛЕМЕР-КТ-200К/М1И»; «ЭЛЕМЕР-КТ-500К/М1И»,
«ЭЛЕМЕР-КТ-650К/М1И» - с термостатирующим блоком и ИМКТ;
-«ЭЛЕМЕР-КТ-150К/М2»,«ЭЛЕМЕР-КТ-200К/М2»,«ЭЛЕМЕР-КТ-500К/М2»,
«ЭЛЕМЕР-КТ-650К/М2» – с термостатирующим блоком и центральным каналом для
размещения в нем ампул с металлами для реализации реперных точек плавления галлия и
затвердевания индия, олова и цинка или блока сравнения с набором отверстий под
поверяемые термопреобразователи и эталонный (образцовый) термометр с целью
повышения точности результата измерений, выполняемых при передаче размера единицы
температуры;
2
- «ЭЛЕМЕР-КТ-150К/М2И», «ЭЛЕМЕР-КТ-200К/М2И», «ЭЛЕМЕР-КТ-500К/М2И»,
«ЭЛЕМЕР-КТ-650К/М2И» – с термостатирующим блоком и центральным каналом, и с
ИМКТ.
Термостатирующий блок калибраторов состоит из: основного блока («ЭЛЕМЕР-КТ-
150К», «ЭЛЕМЕР-КТ-200К»); основного блока, верхнего и нижнего охранных блоков
(«ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К»). Верхний и нижний охранные блоки служат
для выравнивания температурного поля основного блока. Вся конструкция окружена
теплоизоляциейиэкранами.Вентиляторомосуществляетсяобдуввоздухом
термостатирующего блока калибраторов «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» и
радиаторов калибраторов «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К».
Каналы в термостатирующем блоке используются для поверки (калибровки) рабочих
средств измерений. В центральный канал термостатирующего блока могут помещаться
сменные блоки сравнения с каналами, предназначенными для эталонного термометра и
поверяемых средств измерений температуры погружного типа, а также ампулы с металлами
для реализации реперных точек затвердевания индия, олова, цинка, алюминия.
Измеритель-регулятор температуры, обеспечивающий задание и поддержание
температуры,являетсямикропроцессорнымприборомсвозможностью
перепрограммирования. Он имеет, в зависимости от конструктивного исполнения
калибраторов, два или три канала регулирования, каждый со своим термопреобразователем
и нагревателем. В качестве термопреобразователя в канале регулирования температуры
основного блока используется платиновый термопреобразователь сопротивления.
Пломбировка корпуса калибраторов не предусмотрена.

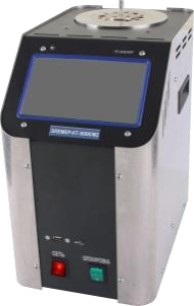

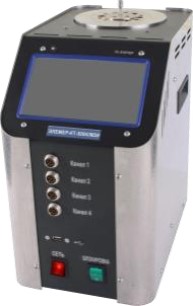

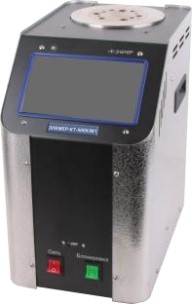

Фотографии общего вида калибраторов представлены на рисунке 1.
«ЭЛЕМЕР-КТ-150К/М1»
«ЭЛЕМЕР-КТ-150К/М1И»
«ЭЛЕМЕР-КТ-150К/М2»
«ЭЛЕМЕР-КТ-150К/М2И»
3
ЭЛЕМЕР-КТ-200К/М1И»
«ЭЛЕМЕР-КТ-200К/М2И»
«ЭЛЕМЕР-КТ-200К/М1»
«ЭЛЕМЕР-КТ-200К/М2»
«ЭЛЕМЕР-КТ-500К/М1»,
«ЭЛЕМЕР-КТ-650К/М1»
«ЭЛЕМЕР-КТ-500К/М1И»,
«ЭЛЕМЕР-КТ-650К/М1И»
«ЭЛЕМЕР-КТ-500К/М2»,
«ЭЛЕМЕР-КТ-650К/М2»
«ЭЛЕМЕР-КТ-500К/М2И»,
«ЭЛЕМЕР-КТ-650К/М2И»
Рисунок 1 – Общий вид калибраторов температуры «ЭЛЕМЕР-КТ-150К»,
«ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К»
Программное обеспечение
В калибраторах предусмотрено внутреннее и внешнее программное обеспечение
(далее - ПО).
Внутреннее ПО состоит из встроенной в калибратор и ИМКТ метрологически
значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может
быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа
соответствует уровню «высокий» согласно Р 50.2.077-2014 – данное ПО защищено от
преднамеренных изменений с помощью специальных программных средств. Не требуется
специальныхсредствзащиты,исключающихвозможностьнесанкционированной
модификации, обновления (загрузки), удаления и иных преднамеренных изменений
метрологически значимой встроенной части ПО СИ и измеренных данных.
4
Внешнее ПО предназначено для взаимодействия калибраторов с компьютером и не
оказывает влияния на метрологические характеристики калибраторов. Внешнее ПО служит
для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и
получения данных измерения в процессе эксплуатации калибраторов. Конфигурирование
включает в себя установку параметров связи калибраторов с компьютером. ПО также
предусматривает возможность выдачи текстовых сообщений о состоянии калибраторов и
возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные
(признаки)
ИМКТ
Таблица 1 – Идентификационные данные внутреннего программного обеспечения
Значение
«ЭЛЕМЕР-КТ-150К»,
«ЭЛЕМЕР-КТ-200К»,
«ЭЛЕМЕР-КТ-500К»,
«ЭЛЕМЕР-КТ-650К»
ELEMER-KT
IMKT_3.16.hex
3.16
Идентификационное наименование ПО
Номерверсии(идентификационный
номер) ПО, не ниже
Цифровой идентификатор ПО
1.11
отсутствует
Таблица 2 – Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
KTconfigАРМ ПТП
1.41 3.4
Цифровой идентификатор ПОотсутствует
Значение
от -54
(*)
до +150
±0,01
-
±0,005
±(0,02+3·10
-
4
·
t
)
-
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики калибраторов «ЭЛЕМЕР-КТ-150К»
Наименование
характеристики
Модификация
калибратора
«ЭЛЕМЕР-КТ-150К/М1»
«ЭЛЕМЕР-КТ-150К/М1И»
«ЭЛЕМЕР-КТ-150К/М2»
«ЭЛЕМЕР-КТ-150К/М2И»
Диапазон воспроизво-
димых температур, °С
Индекс заказа
АВ
Индекс заказа
АВ
±(0,02+2·10
-4
·
t
) ±(0,03+3·10
-
4
·
t
)
-±(0,03+3·10
-
4
·
t
)
-±0,01
-±(0,03 + 4·10
-
4
·
t
)
Пределы допускаемой
абсолютной погрешно-
сти воспроизведения за-
данной температуры, °С
Нестабильность под-
держания температуры в
термостатирующем бло-
ке за 30 мин, °С
Нестабильность под-
держания температуры в
сменном блоке сравне-
ния за 30 мин, °С
Неравномерность
температуры по высоте
рабочей зоны от 0 до 60
мм в термостатирующем
блоке, °С
Неравномерность тем-
пературы по высоте ра-
бочей зоны от 0 до
60 мм в сменном блоке
сравнения, °С:
-
±(0,03+10
-3
·
t
)
±(0,03+3·10
-
4
·
t
)
5
Значение
±(0,02+10
-
4
·
t
)
-
Наименование
характеристики
«ЭЛЕМЕР-КТ-150К/М1»
«ЭЛЕМЕР-КТ-150К/М1И»
«ЭЛЕМЕР-КТ-150К/М2»
«ЭЛЕМЕР-КТ-150К/М2И»
Модификация
калибратора
-
от -54 до 0 °С включ.
-
св. 0 до +150 °С
-
±(0,02+10
-
4
·
t
)
Разность воспроизводи-
мых температур в кана-
лах термостатирующего
блока, °С
Разность воспроизводи-
мых температур в кана-
лах сменного блока
сравнения, °С
-±(0,005+5·10
-
5
·
t
)
Примечание:
(*)
При температуре окружающего воздуха не выше +20 °С.
Значение
от -10
(*)
до +200
±0,01
-
±(0,03+4·10
-
4
·
t
)
±(0,03+4·10
-
4
·
t
)
-
±(0,02+3·10
-
4
·
t
)
-
Таблица 4 - Метрологические характеристики калибраторов «ЭЛЕМЕР-КТ-200К»
Наименование
характеристики
Модификация
калибратора
«ЭЛЕМЕР-КТ-200К/М1»
«ЭЛЕМЕР-КТ-200К/М1И»
«ЭЛЕМЕР-КТ-200К/М2»
«ЭЛЕМЕР-КТ-200К/М2И»
Диапазон воспроизво-
димых температур, °С
Индекс заказа
АВ
Индекс заказа
АВ
±(0,02+2·10
-4
·
t
) ±(0,03+3·10
-
4
·
t
)
-
±(0,03+3·10
-
4
·
t
)
-±0,01
-±0,005
±(0,02+3·10
-
4
·
t
)
±(0,03+4·10
-
4
·
t
)
-
-
-±(0,03+3·10
-
4
·
t
)
-
±(0,03+4·10
-
4
·
t
)
Пределы допускаемой
Абсолютной погрешно-
сти воспроизведения за-
данной температуры, °С
Нестабильность под-
держания температуры в
термостатирующем бло-
ке за 30 мин, °С
Нестабильность под-
держания температуры в
сменном блоке сравне-
ния за 30 мин, °С
Неравномерность
температуры по высоте
рабочей зоны от 0 до 60
мм в термостатирующем
блоке, °С:
-
от -10 до +110 °Свключ.
-
св. +110 до +200 °С
Неравномерность темпе-
ратуры по высоте рабо-
чей зоны от 0 до
60 мм в сменном блоке
сравнения, °С
Разность воспроизводи-
мых температур в кана-
лах термостатирующего
блока, °С
Разность воспроизводи-
мых температур в кана-
-±(0,005+3·10
-
5
·
t
)
6
Значение
Значение
от +28
(*)
до +500
±(0,005+2·10
-5
·t)
±(0,005+2·10
-5
·t)
-
±(0,003+10
-5
·t)
-
±2,5·10
-4
·t
±3·10
-4
·t
-
± (0,005 + 3·10
-5
·t)
Наименование
характеристики
«ЭЛЕМЕР-КТ-200К/М1»
«ЭЛЕМЕР-КТ-200К/М1И»
«ЭЛЕМЕР-КТ-200К/М2»
«ЭЛЕМЕР-КТ-200К/М2И»
Модификация
калибратора
лах сменного блока
сравнения, °С
Примечание:
(*)
При температуре окружающего воздуха не выше +20 °С.
Таблица 5 - Метрологические характеристики калибраторов «ЭЛЕМЕР-КТ-500К»
«ЭЛЕМЕР-КТ-500К/М1» «ЭЛЕМЕР-КТ-500К/М2»
«ЭЛЕМЕР-КТ-500К/М1И» «ЭЛЕМЕР-КТ-500К/М2И»
Наименование
характеристики
Модификация
калибратора
Диапазон воспроизво-
димых температур, °С
Индекс заказа
АВ
Индекс заказа
АВ
±(0,02+2·10
-4
·t) ±(0,03+3·10
-4
·t)
±(0,02+2·10
-4
·t) ±(0,03+3·10
-4
·t)
Пределы допускаемой
абсолютной погрешно-
сти воспроизведения за-
данной температуры, °С
Нестабильность под-
держания температуры в
термостатирующем бло-
ке за 30 мин, °С
Нестабильность под-
держания температуры в
сменном блоке сравне-
ния за 30 мин, °С
Неравномерность темпе-
ратурыв термостатирую-
щемблокеповысотера-
бочейзоны, °С:
-
от 0 до 60 мм
-
от 0 до 80 мм
±(0,01+10
-4
·t)
±(0,02+1,5·10
-4
·t)
±(0,01+10
-4
·t)
±(0,02+1,5·10
-4
·t)
Неравномерность тем-
пературы в сменном
блоке сравнения по вы-
соте рабочей зоны, °С:
-
от 0 до 60 мм
-
от 0 до 80 мм
±(0,005+5·10
-5
·t)
±(0,02 + 5·10
-5
·t)
±(0,01+3·10
-4
·t)
-
Разность воспроизводи-
мых температур в кана-
лах термостатирующего
блока, °С
Разность воспроизводи-
мых температур в кана-
лах сменного блока
сравнения, °С
Примечание:
(*)
При температуре окружающего воздуха не выше +23 °С.
Значение
Таблица 6 - Метрологические характеристики калибраторов «ЭЛЕМЕР-КТ-650К»
Наименование
характеристики
7
от +28
(*)
до +650
±(0,005+2·10
-5
·t)
±(0,005+2·10
-5
·t)
-
±(0,003+10
-5
·t)
-
±2,5·10
-4
·t
±3·10
-4
·t
-
± (0,005+3·10
-5
·t)
Модификация
калибратора
«ЭЛЕМЕР-КТ-650К/М1»
«ЭЛЕМЕР-КТ-650К/М1И»
«ЭЛЕМЕР-КТ-650К/М2»
«ЭЛЕМЕР-КТ-650К/М2И»
Диапазон воспроизво-
димых температур, °С
Индекс заказа
АВ
Индекс заказа
АВ
±(0,03+3·10
-4
·t) ±(0,05+3·10
-4
·t)
±(0,03+3·10
-4
·t) ±(0,05+3·10
-4
·t)
±(0,01+10
-4
·t)
±(0,02+1,5·10
-4
·t)
±(0,01+10
-4
·t)
±(0,02+1,5·10
-4
·t)
Пределы допускаемой
абсолютной погрешно-
сти воспроизведения за-
данной температуры, °С
Нестабильность под-
держания температуры в
термостатирующем бло-
ке за 30 мин, °С
Нестабильность под-
держания температуры в
сменном блоке сравне-
ния за 30 мин, °С
Неравномерность темпе-
ратуры в термостатиру-
ющем блоке по высоте
рабочей зоны, °С:
-
от 0 до 60 мм
-
от 0 до 80 мм
Неравномерность тем-
пературы в сменном
блоке сравнения по вы-
соте рабочей зоны, °С:
-
от 0 до 60 мм
-
от 0 до 80 мм
±(0,005+5·10
-5
·t)
±(0,02+5·10
-5
·t)
±(0,01+3·10
-4
·t)
-
Разность воспроизводи-
мых температур в кана-
лах термостатирующего
блока, °С
Разность воспроизводи-
мых температур в кана-
лах сменного блока
сравнения, °С
Примечание:
(*)
При температуре окружающего воздуха не выше +23 °С.
Измеряемая
величина
Диапазон
измерений
ГОСТ
6651-2009
±0,015
С
св. 0 до +600
С
±(7
10
-5
t+0,015)
С
Таблица 7 – Метрологические характеристики ИМКТ
В соот-
ветствии
с ГОСТ
от -50 до 0
С включ.
св. 0 до +200
С
Пределы допускаемой
абсолютной погреш-
ности измерений
±0,015
С
±(7
10
-5
t+0,015)
С
от -200 до 0
С включ.
Температура
Тип НСХ
первичного
преобразователя
10М, 50М, 53М,
100М
10П, 50П, 100П,
от 0 до +250
С
от -50 до +250
С включ.
±(7
10
-5
t+0,015)
С ±0,5
С
500П, 1000П;
Pt10, Pt50, Pt100,
Pt500, Pt1000
10П, 50П, 100П,
500П; Pt10, Pt50,
Pt100, Pt500
1000П, Pt1000
S, R
ГОСТ Р
8
св. +250 до +1768,1
С±0,3
С
8.585-2001
Измеряемая
величина
Диапазон
измерений
Ток
от 0 до 25 мА
Температура
B
L
E
T
от+250 до+700
С включ.
св. +700 до +1820
С
от -200 до 0
С включ.
св. 0 до +800
С
от -200 до 0
С включ.
св. 0 до +1000
С
от -200 до 0
С включ.
св. 0 до +500
С включ.
св. +500 до +1372
С
от -200 до 0
С включ.
св. 0 до +600
С включ.
св. +600 до +1300
С
от -200 до 0
С включ.
св. 0 до +400
С
от -200 до 0
С включ.
св. 0 до +760
С включ.
св. +760 до +1200
С
от -200 до +100
С
от 0 до +2500
С
от 0 до +1800
С
сигналом
ГОСТ
Пределы допускаемойТип НСХВ соот-
абсолютной погреш- первичного ветствии
ности измеренийпреобразователяс ГОСТ
±0,8
С
±0,3
С
±0,1
С
±0,1
С
±0,1
С
±0,1
С
±0,15
С
±0,1
С
K
±0,1
С
±0,25
СГОСТ Р
±0,1
С
N
8.585-2001
±0,15
С
±0,15
С
±0,1
С
±0,15
С
±0,1
С
J
±0,1
С
±0,15
СM
±0,5
С A-1
±0,3
С
A-2, A-3
с унифицирован-
±(5·10
-5
I+1) мкА
ным выходным
26.011-80
ГОСТ Р
Напряжениеот -100 до 100 мВ±(5
10
-5
│U│+2) мкВ−
8.585-2001
от 0 до 10 Ом включ.
2)
±6
10
-4
Ом
Сопротив-
св. 10 до 400 Ом
2)
±6
10
-5
R ОмГОСТ
ление
от 100 до 500 Ом включ.
3)
±3
10
-2
Ом
6651-2009
св. 500 до 2000 Ом
3)
±6
10
-5
R
Ом Примечания:
1)
Пределы допускаемой дополнительной абсолютной погрешности канала измерений
сигналов преобразователей термоэлектрических при использовании компенсационных
кабелей (из комплекта поставки) № 03 и № 04: ±0,2 °С.
2)
Номинальное значение сопротивления термопреобразователя сопротивления при 0 °С:
10; 50; 100 Ом.
3)
Номинальное значение сопротивления термопреобразователя сопротивления при 0 °С:
500; 1000 Ом
9
Таблица 8 – Основные технические характеристики калибраторов
Наименование характеристики
Значение
Параметры электрического питания:
- номинальная частота переменного тока, Гц
- номинальное напряжение переменного тока, В
22
50±1
220
33
300
2500
1000
360
330
290
380
220
370
380
220
400
16
20
24
Потребляемаямощностьпри номинальном напряжении сети, В·А,не более
- «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К»
- «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» в режиме нагрева
в рабочем режиме
Габаритные размеры, мм, не более
- «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К»
-
длина (глубина)
-
ширина
-
высота
- «ЭЛЕМЕР-КТ-500К/М1(И)», «ЭЛЕМЕР-КТ-650К/М1(И)»
-
длина (глубина)
-
ширина
-
высота
- «ЭЛЕМЕР-КТ-500К/М2(И)», «ЭЛЕМЕР-КТ-650К/М2(И)»
-
длина (глубина)
-
ширина
-
высота
Масса, кг, не более
- «ЭЛЕМЕР-КТ-150К»
- «ЭЛЕМЕР-КТ-200К»
- «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К»
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре
30
С, %, не более
- атмосферное давление, кПа
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от +10 до +35
75
от 86 до 106,7
5
15000
Знак утверждения типа
наносится на переднюю панель калибраторов термотрансферным способом, а также на
титульныелистыпаспортовНКГЖ.405173.003-01ПС,НКГЖ.405173.004-01ПС,
НКГЖ.405173.005-02ПС, НКГЖ.405173.005-01ПС - типографским способом.
В соответствии
с заказом
-
1 компл.
Комплектность средства измерений
Таблица 9 – Комплектность поставки калибраторов
№
п/п
НаименованиеОбозначениеКол-воПримечание
Калибраторы температуры
«ЭЛЕМЕР-КТ-150К»
1«ЭЛЕМЕР-КТ-200К»
«ЭЛЕМЕР-КТ-500К»
«ЭЛЕМЕР-КТ-650К»
2Сетевой кабель
3Интерфейсный кабель
НКГЖ.405173.003-01
НКГЖ.405173.004-01
НКГЖ.405173.005-02
НКГЖ.405173.005-01
--
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
4Набор заглушек
5Кабели соединительные
6Диск с программным
-
-
1 компл.
1 шт.
-
-
для «ЭЛЕМЕР-КТ-150К»,
«ЭЛЕМЕР-КТ-200К»
--
10
НКГЖ.00155-01 34 011 экз.-
обеспечением
7Руководство оператора
8Паспорт
«ЭЛЕМЕР-КТ-150К»
«ЭЛЕМЕР-КТ-200К»
«ЭЛЕМЕР-КТ-500К»
«ЭЛЕМЕР-КТ-650К»
9Методика поверки
НКГЖ.405173.003-01ПС1 экз.
НКГЖ.405173.004-01ПС1 экз.-
НКГЖ.405173.005-02ПС1 экз.
НКГЖ.405173.005-01ПС1 экз.
НКГЖ.405173.003-01МП1 экз.-
Поверка
осуществляется по документуНКГЖ.405173.003-01МП «Калибраторы температуры
«ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К».
Методика поверки», утвержденному ФГУП «ВНИИМС» 10.07.2020 г.
Основные средства поверки:
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления
платиновые эталонные ЭТС-1С, ЭТС-1К (Регистрационный № 73672-18);
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - термометр сопротивления
платиновый эталонный ПТС-10М (Регистрационный № 11804-99);
СистемаповеркитермопреобразователейавтоматизированнаяАСПТ
(Регистрационный номер № 19973-06);
Термометр цифровой эталонный ТЦЭ-005/М2 (Регистрационный номер № 40719-15);
Меры электрического сопротивления однозначные МС 3050М (Регистрационный
номер № 46843-11);
Компаратор напряжений Р3003 (Регистрационный номер № 7476-91);
Вольтметр универсальный В7-78 (Регистрационный номер № 52147-12);
Термопреобразователи сопротивления ТС-1388/14, ТС-1388 (Регистрационный
номер № 58808-14);
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-
ИКСУ-2012» (Регистрационный номер № 56318-14).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие к калибраторам температуры
«ЭЛЕМЕР-КТ-150К»,«ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К»,«ЭЛЕМЕР-КТ-650К»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные
статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Приказ Федерального агентства по техническому регулированию и метрологии от
30.12.2019 г. № 3457
постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от
1 октября 2018 года № 2091
.
11
Приказ Федерального агентства по техническому регулированию и метрологии от от
30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для
средств измерений электрического сопротивления постоянного и переменного тока».
ТУ4381-125-13282997-2014Калибраторытемпературы«ЭЛЕМЕР-КТ-150К»,
«ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К». Технические условия.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1
Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 68835-17 | Датчики температуры термисторного типа | ПТБ 10К | ООО "МЦ КИТ", г.Москва | 1 год | Перейти |
| 66103-16 | Датчики температуры | ТН-Т | Фирма "Roctest Ltd.", Канада | Первичная поверка до ввода в эксплуатацию | Перейти |
| 2575-85 | Термометры ртутные стеклянные для измерения температуры при анализе чистоты стирола | ТР-5 | ОАО "Термоприбор", г.Клин | 1 год | Перейти |
| 28811-05 | Калибраторы температуры | КТ-2 | ООО "ИзТех", г.Москва | 1 год | Перейти |
| 11022-87 | Приборы электрические для измерения и регулирования температуры | Ш454 | АООТ "Электроточприбор", Армения, г.Ереван | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
