Номер госреестра:
80014-20
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ 110-57
Производитель:
МНПО "Электрозавод", г. Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
НКФ 110-57 заводские номера: 1015777, 1005313, 1015768, 1005302, 1005304, 1015769, 1005315, 1005310, 1010160, 13358, 949572, 994325, 1010388, 1010341, 1010335, 1010404, 1010242, 977621, 977612, 1005422, 1024495, 1018964, 1018981, 1018963, 956442, 958358, 956444, 980499, 980508, 942312, 942310, 942317; НКФ 110-57 У1 заводские номера: 1107436, 1125958, 1040943, 1040966, 1041049, 1110256, 1125944, 1119530, 1062163, 1059475, 1062173, 1080721, 1095506, 1095508, 1095532, 1095498, 1095493, 1040944, 1041051, 1040973, 1042441, 1042566, 1042592, 1072551, 1072567, 1072614, 1042389, 1042417, 92267, 1040788, 1040786, 1040761, 1042385, 1042452, 1107544, 1107565, 1125959, 1058716, 1058743, 1054425, 1055321, 1058710, 1058688, 1058749, 1058734, 1058726, 1058709, 1058719, 1058745, 1059302, 1059329, 1059314, 1059341, 1059340, 1062146, 1068404, 1068417, 1068422, 1040932, 1040997, 1040938, 1040961, 1060949, 1040962, 1068537, 1068594, 1041081, 1047271, 1041084, 1107392, 1107398, 1107373, 1484449, 1068307, 1047724, 1054299, 1054311
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 11
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «10» декабря 2020 г. № 2065
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ 110-57
Назначение средства измерений
Трансформаторы напряжения НКФ 110-57 (далее по тексту – трансформаторы
напряжения) предназначены для применения в электрических цепях переменного тока
промышленной частоты с целью передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления.
Описание средства измерений
Принципдействиятрансформаторовнапряженияоснованнаявлении
электромагнитной индукции переменного тока.
Трансформаторынапряжениясостоятизмагнитопровода,выполненного
из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения
вединуюконструкцию. Активная частьтрансформаторовнапряжениянаходится
в изоляционной покрышке, заполненной трансформаторным маслом и установленной
на основание.
Трансформаторы напряжения выпущены в следующих модификациях НКФ 110-57,
НКФ 110-57 У1, которые отличаются друг от друга указанием в обозначении климатического
исполнения У1.

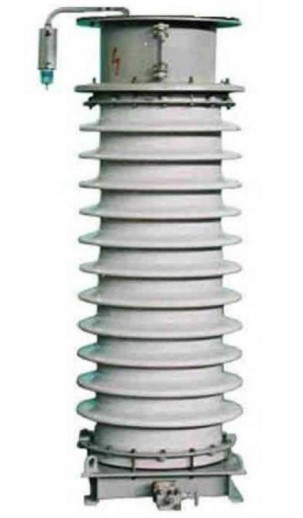

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки по ГОСТ 1983
Номинальная мощность основной вторичной обмотки, В·А
Значение
110/√3
100/√3
50
0,5
400
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
НКФ 110-57
32 шт.
НКФ 110-57 У1
77 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
(заводские номера: 1015777, 1005313, 1015768, 1005302,
1005304, 1015769, 1005315, 1005310, 1010160, 13358, 949572,
994325, 1010388, 1010341, 1010335, 1010404, 1010242,
977621, 977612, 1005422, 1024495, 1018964, 1018981,
1018963, 956442, 958358, 956444, 980499, 980508, 942312,
942310, 942317)
Трансформатор напряжения
(заводские номера: 1107436, 1125958, 1040943, 1040966,
1041049, 1110256, 1125944, 1119530, 1062163, 1059475,
1062173, 1080721, 1095506, 1095508, 1095532, 1095498,
1095493, 1040944, 1041051, 1040973, 1042441, 1042566,
1042592, 1072551, 1072567, 1072614, 1042389, 1042417,
92267, 1040788, 1040786, 1040761, 1042385, 1042452,
1107544, 1107565, 1125959, 1058716, 1058743, 1054425,
1055321, 1058710, 1058688, 1058749, 1058734, 1058726,
1058709, 1058719, 1058745, 1059302, 1059329, 1059314,
1059341, 1059340, 1062146, 1068404, 1068417, 1068422,
1040932, 1040997, 1040938, 1040961, 1060949, 1040962,
1068537, 1068594, 1041081, 1047271, 1041084, 1107392,
1107398, 1107373, 1484449, 1068307, 1047724, 1054299,
1054311)
Паспорт
Паспорт
НКФ 110-57
НКФ 110-57 У1
32 экз.
77 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
3
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НКФ 110-57
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
МНПО «Электрозавод» (изготовлены с 1964 по 1979 гг.)
Адрес: 107023, г. Москва, ул. Электрозаводская, 21
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
региональный центр
Московской области»
Испытательный центр
Федеральноебюджетноеучреждение«Государственный
стандартизации, метрологии и испытаний в г. Москве и
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
