Трансформаторы тока измерительные лабораторные ТТИ-200, ГРСИ 80013-20
Номер госреестра:
80013-20
Наименование СИ:
Трансформаторы тока измерительные лабораторные
Обозначение типа:
ТТИ-200
Производитель:
ООО Предприятие "Техника метрологии для энергетики, Екатеринбург" (ООО Предприятие "ТМЕ"), г. Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
07-07, 10-11, 17-16, 21-17
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 10
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «10» декабря 2020 г. № 2065
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока измерительные лабораторные ТТИ-200
Назначение средства измерений
Трансформаторы тока измерительные лабораторные ТТИ-200 (далее – трансформаторы),
предназначены для использования в цепях переменного тока частотой 50 Гц и номинальным
напряжениемдо0,66кВприэлектрическихизмеренияхиповеркеизмерительных
трансформаторов тока в качестве рабочих эталонов.
Описание средства измерений
Принцип действия трансформаторов основан на явлении электромагнитной индукции, т.е.
на создании электродвижущей силы (далее – ЭДС) переменным магнитным полем. Первичный
ток, протекая по первичной обмотке, создает в магнитопроводе переменный магнитный поток,
который в свою очередь индуцирует во вторичной обмотке ЭДС. При замыкании вторичной
обмотки на нагрузку по ней протекает ток, величина которого определяется коэффициентом
трансформации и пропорциональна первичному току.
Трансформаторыконструктивнопредставляютсобойкольцевоймагнитопровод,
изготовленный из аморфной стали, с намотанной на нем вторичной обмоткой. Магнитопровод
вместе с обмоткой помещен в металлический корпус. На боковой части корпуса расположены
клеммывыводоввторичнойобмотки.Вцентральной частинаходитсяотверстие,
предназначенное для размещения временной первичной обмотки для первичных токов. На
верхней части корпуса расположен зажим для подключения защитного заземления. На верхней
части корпуса расположена ручка для переноски трансформатора.
Общий вид трансформаторов, схема пломбировки от несанкционированного доступа и
обозначение места нанесения знака поверки представлены на рисунке 1.

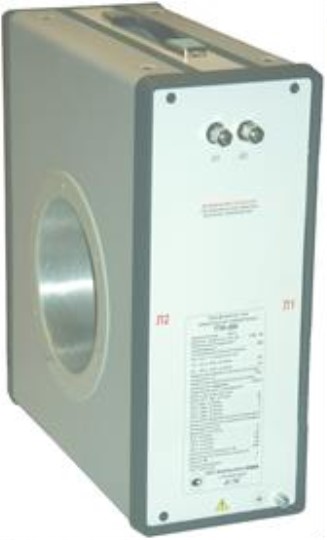

Рисунок 1 - Общий вид трансформаторов, схема пломбировки от несанкционированного
доступа и обозначение места нанесения знака поверки
Место нанесения
знака поверки
Место пломбировки
±0,01
±1
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
0,66
от 0,02 до 48
200
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Диапазон первичного тока, кА
Номинальный коэффициент трансформации
Пределы допускаемой относительной токовой
погрешности, %
Пределы допускаемой абсолютной угловой
погрешности, минут
Сопротивление вторичной нагрузки при cosφ = 1 и
вторичном токе:
от 0,1 до 50 А включ., мОм, не более
св. 50 до 240 А, мОм, не более
Номинальная частота, Гц
35
10
50
Значение
400
200
400
20
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей воздуха, ºС
- относительная влажность, %
от +10 до +35
от 30 до 80
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и методом наклейки
этикетки на корпус трансформатора.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Количество
4 шт.
Обозначение
ТТИ-200
заводские номера: 07-07, 10-11, 17-16, 21-17
-
8 шт.
Наименование
Трансформатор тока
измерительный лабораторный
Кабель медный
(сечение 25 мм
2
, длина 2,25 м)
Формуляр
Методика поверки
АДШП.006.4.728.000 ФО
МП 74-26-2020
4 экз.
1 экз.
Поверка
осуществляется по документу МП 74-26-2020 «ГСИ. Трансформаторы тока измерительные
лабораторныеТТИ-200.Методикаповерки»,утвержденномуУНИИМ-филиалом
ФГУП «ВНИИМ им. Д.И. Менделеева» 18.09.2020 г.
Основные средства поверки:
- государственный первичный эталон по приказу Федерального агентства по техническому
регулированию и метрологии от 27 декабря 2018 г. № 2768 (Государственный первичный эталон
единиц коэффициентов преобразования силы электрического тока ГЭТ 152).
3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на корпус трансформатора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока измерительным лабораторным ТТИ-200
ГОСТ 23624-2001 Трансформаторы тока измерительные лабораторные. Общие технические
условия.
Приказ Федерального агентства по техническому регулированию и метрологии от
27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств
измерений коэффициентов преобразования силы электрического тока»
Изготовитель
ООО Предприятие «Техника метрологии для энергетики, Екатеринбург»
(ООО Предприятие «ТМЕ»)
ИНН 6660068574
Адрес: 620072, г. Екатеринбург, улица Рассветная, 13-209
Телефон (факс): +7 (343) 222-63-13
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Электрощит-Кº»
(ООО «Электрощит-Кº»)
ИНН 4001005954
Адрес: 249210, Калужская область, Бабынинский район, п. Бабынино, ул. Советская, 24
Телефон (факс): +7 (495) 01-10-500
Web-сайт:
Е-mail:
Испытательный центр
Уральскийнаучно-исследовательскийинститутметрологии-филиалФедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский институт
метрологии им.Д.И.Менделеева»
Адрес: 620075, Свердловская область, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39
Web-сайт: http://www.uniim.ru
Е-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа RA.RU.311373 от 19.10.2015 г.
