Датчики давления пьезоэлектрические 601САА, ГРСИ 79998-20
Номер госреестра:
79998-20
Наименование СИ:
Датчики давления пьезоэлектрические
Обозначение типа:
601САА
Производитель:
Компания Kistler Group, Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
5518845, 5518846, 5518847
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 18
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2011
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления пьезоэлектрические 601САА
Назначение средства измерений
Датчики давления пьезоэлектрические 601САА (далее - датчики) предназначены для из-
мерений импульсных и квазистатических давлений газов и жидкостей.
Описание средства измерений
Принципдействиядатчиковоснованнапрямомпьезоэффекте.Вкачестве
чувствительного элемента используется пакет из пьезоэлектрических кристаллов. Измеряемое
давление воздействует на мембрану датчика с жестким центром. Усилие, развиваемое
мембраной, передается на пакет пьезоэлементов, который генерирует электрический заряд,
пропорциональный измеряемому давлению. Электрический заряд с помощью токосъемника
подаетсянамалогабаритныйсоединительдатчика,которыйсоединяется с входом
регистрирующей аппаратуры. Установка датчика на объекте измерений осуществляется в
монтажное отверстие с резьбой с использованием специальных адаптеров.
Конструктивно датчики состоят из металла, имеют сварное соединение и неразборную
конструкцию, пломбированию от несанкционированного доступа не подлежат.

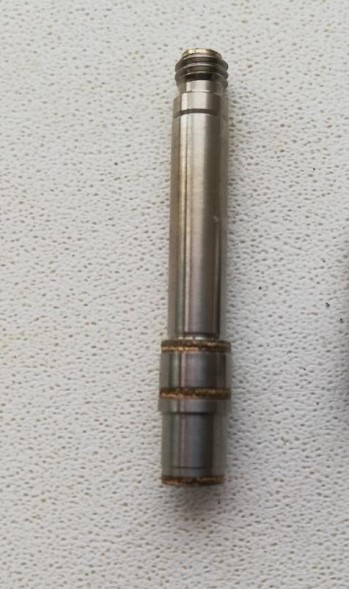

Общий вид датчика представлен на рисунке 1
Рисунок 1 - Общий вид датчика
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Значение
Наименование характеристики
Диапазон измерений давления, МПа
от 0,02 до 25 (поддиапазоны от 0,02 до 0,5;
от 0,5 до 5; от 5 до 25)
±2,5
Пределы допускаемой приведенной погрешно-
сти измерений давления*, %
Полярность выходного сигнала
отрицательная
Длительность нарастания выходного сигнала,
мкс, не более3
______________
* Погрешность измерений давления приведена к верхнему пределу измерений
от +15 до +35
Значение
350
215
от 30 до 80
Таблица 2 – Основные технические характеристики
Наименование характеристики
Чувствительность, пКл/МПа, не менее
Собственная частота, кГц, не менее
Нормальные условия измерений
- температура окружающей среды,
С
- относительная влажность окружающего воз-
духа, %
Габаритные размеры, мм, не более
- длина
- диаметр
Масса, г, не более
38
6,5
5
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Обозначение
601CАА
Таблица 3 – Комплектность датчиков
Наименование
Датчик давления пьезоэлектрический
Коробка упаковочная
Комплект принадлежностей
Руководство по эксплуатации
Количество
1 шт.
1 шт.
1 комплект
1 экз.
Паспорт
1 экз.
Методика поверки
651-20-041 МП
1 экз.
Поверка
осуществляется по документу 651-20-041 МП «ГСИ. Датчики давления пьезоэлектрические
601CAA. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.07.2020 г.
Основные средства поверки:
- государственный вторичный эталон единиц давления в диапазоне значений от 0,02 до
1600 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне
значений от 0,05 до 27 см
2
, единицы импульсного давления в диапазоне значений от 0,02 до
1000 МПа (2.1.ZZT.0286.2018);
3
- аппаратура регистрации давления Нейва 10000, регистрационный номер 68324-17 в Фе-
деральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам дав-
ления пьезоэлектрическим 601CAA
Техническая документация изготовителя.
Изготовитель
Компания Kistler Group, Швейцария
Адрес: Eulachstrasse 22, 8408 Winterthur, Switzerland
Телефон: +41522241111, факс +41522241414
Web-сайт: kistler.com
E-mail:
Заявитель
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
E-mail: office@vniiftri.ru.
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018.
