Номер госреестра:
79948-20
Наименование СИ:
Дифрактометры рентгеновские
Обозначение типа:
Equinox
Производитель:
Фирма Thermo Fisher Scientific (Ecublens) SARL, Швейцария (производственные площадки Thermo Fisher Scientific INEL SAS, Франция и Thermo Fisher Scientific Brno s.r.o., Чешская Республика)
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 9
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2020 г. № 1961
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дифрактометры рентгеновские Equinox
Назначение средства измерений
Дифрактометры рентгеновскиеEquinox предназначены для измерений углов ди-
фракции рентгеновского излучения, рассеянного на кристаллическом объекте и относи-
тельной интенсивности дифракционных пиков (максимумов отражения) при решении за-
дач рентгенодифракционного и рентгеноструктурного анализа материалов.
Описание средства измерений
Принцип действия дифрактометров основан на регистрации дифрагированных рент-
геновских лучей от атомных плоскостей кристаллической решетки исследуемого веще-
ства. В дифрактометре используется асимметричная геометрия с фиксированным углом
,
причем разрешение по углу 2
обеспечивается за счет использования изогнутого газона-
полненного позиционно-чувствительного детектора.
Рентгеновское излучение от рентгеновской трубки попадает на плоский монохрома-
тор (или параболическое зеркало). На выходе формируется пучок с малой угловой расхо-
димостью 0,07 ÷ 0,30
(в зависимости от типа используемого рентгенооптического эле-
мента), ширина которого регулируется щелью. Пучок, попадая на поликристаллический
образец под фиксированным углом
дифрагирует на беспорядочно расположенных кри-
сталлитах, и рассеянное излучение попадает в позиционно-чувствительный детектор
Квант рентгеновского излучения при попадании внутрь камеры детектора обеспечи-
вает возникновения разряда в инертном газе (Ar) под высоким давлением (0,587÷0,608
МПа (5,8 ÷ 6,0 атм)). Разряд происходит между изогнутым катодом, находящимся под
напряжением 9,7 кВ и анодом, представляющим из себя линию задержки (систему с высо-
кой индуктивностью). Разряд гаснет в течение некоторого времени (для его уменьшения, а
также для оптимизации геометрических характеристик плазменного канала используют не
чистый аргон, а его смесь с 15 % этана), при этом в цепи анода регистрируют импульсы
тока, время прихода которых на левую и правую стороны линии задержки различно. Циф-
ровой сигнальный процессор определяет разность во времени и приписывают импульс к
одному из 4096 каналов (диапазонов времени задержки). Таким образом регистрируется
зависимость I/(N
канала
) в режиме реального времени. Управляющий компьютер дифракто-
метра осуществляет пересчет номера канала вугол 2
, обеспечивая вывод дифракто-
граммы.
Дифрактометры представляют собой стационарные настольные лабораторные при-
боры и изготавливаются в виде двух моделей: Equinox 100 и Equinox 1000. Конструктив-
но дифрактометры Equinox 100 и Equinox 1000 выполнены в виде приборного каркаса, в
задней верхней части которых располагаются высоковольтный источник питания рентге-
новской трубки, блок контроля систем безопасности и блок управления и сбора данных. В
передней части каракаса в специальной защите от прямого и отраженного рентгеновского
излучения трубки располагается измерительный блок, вертикально расположенный пози-
ционно-чувствительный детектор, рентгеновскую трубку, монохроматор (или зеркало) с
системой регулировки, щели и держатель образца с регулируемым углом
.
2
Обе модели дифрактометров эквивалентны друг другу с точки зрения конструкции
измерительного блока, отличия заключаются только в используемом источнике рентге-
новского излучения (у Equinox 100 вместо трубки с нормальным фокусом используется
микрофокусный источник). Управление дифрактометрами, сбор данных и их обработка
осуществляются с помощью внешнего персонального компьютера. Пломбирование ди-
фрактометров не предусмотрено.
Общий вид и дифрактометров место нанесения знака поверки представлены на ри-
сунках 1 и 2.

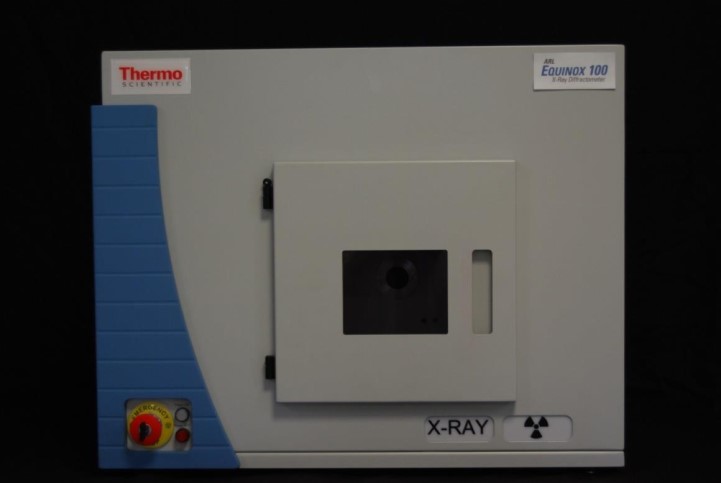

Рисунок 1 – Общий вид дифрактометра Equinox 100

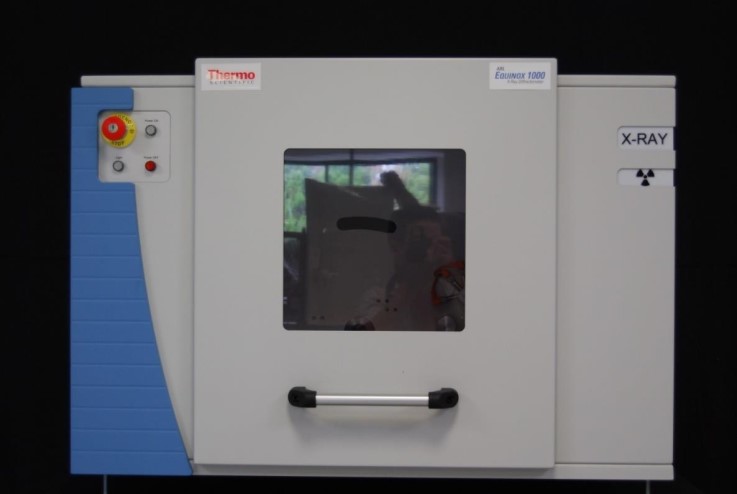

Рисунок 2 – Общий вид дифрактометра Equinox 1000
Место нанесения знака поверки
Место нанесения знака поверки
3
Программное обеспечение
Дифрактометры оснащены встроенным программным обеспечением (прошивкой)
и автономным программным обеспечением Symphonix. К метрологической значимой ча-
сти встроенного ПО относится ПО контроллера позиционно-чувствительного детектора
(модуль CPS). К метрологически значимой части автономного ПО относятся два модуля:
AcqCps и IMAD.
Идентификационные данные ПО приведены в таблице 1.
Встроенное ПО предназначено для сбора данных с детектора, их передачи в авто-
номное ПО и для реализации аппаратных функций детектора.
Метрологически значимые модули автономного ПО выполняют следующие
функции:
- регистрация, обработка и хранение данных, получаемых с детектора;
- настройка режимов работы;
- позиционная калибровка детектора;
- диагностические проверки;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответ-
ствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характе-
ристики учтено при их нормировании.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
CPS
Не ниже CPS 120
Значение
Встроенное программное Автономное программное
обеспечение обеспечение
AcqCpsIMAD
не нижене ниже
1.0.0.0 4.0
Идентификационное наименование
программного обеспечения
Номер версии (идентификационный
номер) программного обеспечения
Цифровой идентификатор
программного обеспечения
Equinox 1000
от 0 до 110
от 33 до 140
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Значение
Наименование характеристики
Equinox
100
Исп.1Исп.2
Диапазон измерений углов дифракции 2
, градусот 0 до 110
от 0 до 110
Пределы допускаемой абсолютной погрешности
при измерении угловых положений дифракцион-±0,15±0,15
ных максимумов, градус
Относительное СКО выходного сигнала
1)
, %, не
более
5,05,0
1)
Выходной сигнал: суммарная интенсивность в максимуме отражения (104) для ГСО 10440-
2014; число измерений=10. Время накопления 600 с.
4
Таблица 3 –Основные технические характеристики
Наименование характеристики
230
+23
-23
230
+23
-23
1,0
8,0
560х750х550
Масса, кг, не более
80
Средний срок службы, лет
10
10
Наработка на отказ, ч, не менее
10000
10000
Значение
Equinox 100
Equinox 1000
180
180
Радиус кривизны гониометра, мм
Напряжение питания от сети переменно-
го токачастотой (50
1)Гц, В
Потребляемая мощность
(без охладителя), кВ∙А, не более
Габаритные размеры (Д
Ш
В), мм,
не более
798х1012х764
191
Условия эксплуатации:
- температура окружающей среды
о
Сот 18 до 30от 18 до 30
-относительная влажность, %, не более8080
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной гра-
фики и на правый верхний угол лицевой панели в виде наклейки или отпечатком от ре-
зинового клише.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Дифрактометр
Компьютер
Руководство по эксплуатации
Методика поверки
Обозначение
Equinox 100 или Equinox 1000
МП 242- 2369-2020
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2369-2020 «ГСИ. Дифрактометры рентгеновские
Equinox. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
16.06.2020 г.
Основные средства поверки:
стандартный образец дифракционных свойств кристаллической решетки ГСО
10440-2014 (SRM 1976b).
Допускается применение аналогичных средств поверки, обеспечивающих опреде-
ление метрологических характеристик поверяемых средств измерений с требуемой точ-
ностью.
Знак поверки наносится на лицевую панель дифрактометра, как показано на ри-
сунках 1, 2 и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе; при использовании в сфере государственного
регулирования обеспечения единства измерений дифрактометр применяется в соответ-
ствии с аттестованными методиками (методами) измерений
5
Нормативные и технические документы, устанавливающие требования к дифракто-
метрам рентгеновским Equinox
Техническая документация изготовителя
Изготовитель
Фирма Thermo Fisher Scientific (Ecublens) SARL, Швейцария
Адрес: En Vallaire Оuest C, Case Postale 1024, Ecublens, Switzerland
Телефон: + 41 21 694 71 11. Факс: + 41 21 694 71 12.
Web-сайт: www.thermoscientific.com
Производственная площадка (1):
Thermo Fisher Scientific INEL SAS, Франция
Адрес: 45410 Artenay, France
Телефон/факс: +33 (0)2 3880 4545
E-mail: info@inel.fr
Web-сайт: www.inel.fr
Производственная площадка (2):
Thermo Fisher Scientific Brno s.r.o., Чешская Республика
Адрес: Vlastimila Pecha 12, Brno, 627 00, Czech Republic
Телефон: +420513245111
E-mail:
Web-сайт: www.thermofisher.jobs.cz
Заявитель
Общество с ограниченной ответственностью «ТТ Аналитика»
(ООО «ТТ Аналитика»), г.Москва
ИНН 7709858627
Адрес: 119017, г. Москва, Кадашёвская наб., д.6/1/2 стр.1, каб.225
Адрес юридический: 129626, Москва, улица Новоалексеевская, дом 20А, строение
1, этаж 1, комн. 34
Телефон: (495) 565-35-72. Факс (495) 621-59-02
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менде-
леева».
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44794-10 | Спектрометры рентгеновские энергодисперсионные | ARL QUANT'X | Фирма "Thermo Fisher Scientific Inc.", США | 1 год | Перейти |
| 6885-78 | Спектрометры рентгеновские многоканальные | СРМ-13 | П/я М-5912 (ЛНПО "Буревестник"), г.С.-Петербург | Нет данных | Перейти |
| 20145-00 | Приборы рентгеновские импульсные | Сарма (B&G) | ЗАО МНПО "Спектр", г.Москва | 2 года | Перейти |
| 83279-21 | Дифрактометры рентгеновские портативные | УРАН | Фирма общество с ограниченной ответственностью "Амтертек" (фирма ООО "Амтертек"), г. Москва | 1 год | Перейти |
| 35586-07 | Дифрактометры настольные рентгеновские | ДНР \"Дифрей | ОАО "Научные приборы", г.С.-Петербург | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
