Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20, ГРСИ 79943-20
Номер госреестра:
79943-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-5, РГС-20
Производитель:
Марийское районное нефтепроводное управление АО "Транснефть-Верхняя Волга" (МРНУ АО "Транснефть-Верхняя Волга"), г. Нижний Новгород
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РГС-5 зав.№ 23021(ЕП-1), РГС-20 зав.№ 368(Е-16К)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 2
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2020 г. № 2011
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20 (далее –
резервуары) предназначены для измерений объема, а также приема, хранения и отпуска
нефти и нефтепродуктов.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной
вместимостью 5 м
3
, 20 м
3
.
Резервуарыпредставляют собой горизонтальные цилиндрические сварные
стальные сосуды, состоящие из цилиндрической стенки и двух днищ, имеющие от одной
до двух камер (секций). Каждая камера может использоваться для хранения различных
видов продуктов.
Конструкциярезервуаровгоризонтальныхстальныхцилиндрическихпо
исполнению одностенных с плоскими днищами предусматривает: для резервуара РГС-5 с
заводским номером 23021(ЕП-1) подземную установку, а для резервуара РГС-20 с
заводским номером 368(Е-16К), конструктивной особенностью которого является
наружная теплоизоляция и наличие двух камер (секций), надземное расположение.
Резервуарыоснащенынеобходимымитехническимиустройствамидля
проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемо-
раздаточными патрубкамис запорной арматурой и технологическими люками;
дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения;
молниезащитой и защитой от статического электричества.
Резервуары РГС-5 с заводским номером 23021(ЕП-1) и РГС-20 с заводским
номером 368(Е-16К) размещены на площадках линейной производственно-диспетчерской
станции «Воротынец» (ЛПДС «Воротынец») Марийского районного нефтепроводного
управления (далее МРНУ) АО «Транснефть-Верхняя Волга».
Общий вид надземного резервуара и эскиз конструкций подземного резервуара
представлены на рисунках 1-2.
2

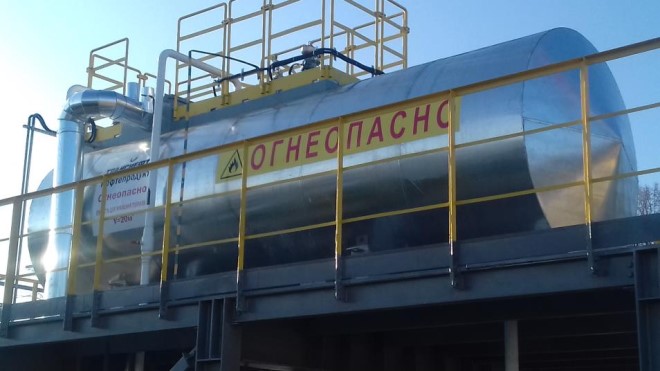

Рисунок 1 – Общий вид резервуара стального горизонтального цилиндрического РГС-20
Рисунок 2 – Эскиз конструкции резервуара стального горизонтального цилиндрического
РГС-5
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5,
РГС-20 не предусмотрено.
Программное обеспечение
отсутствует
3
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 1, 2.
±0,25
Таблица 1 – Метрологические характеристики
Наименование характеристики
Тип резервуара
Значение
РГС-5РГС-20
520(17+3)
Номинальная вместимость, м3
Пределы допускаемой относительной погрешности
определения вместимости (объемный метод), %
Таблица 2 – Технические характеристики
Наименование характеристики
Значение
РГС-5 РГС-20
20
Средний срок службы, лет, не менее
Условия эксплуатации:
Температура окружающей среды,
0
С
Атмосферное давление, кПа
от -40 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Обозначение
РГС-5
РГС-5
Количество,
шт.
1
1
РГС-5
РГС-20
РГС-20
1
1
1
Резервуар стальной горизонтальный цилиндрический
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица.
Резервуар стальной горизонтальный цилиндрический
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица.
РГС-20
2
Поверка
осуществляется в соответствии с ГОСТ 8.346-2000 «ГСИ. Резервуары стальные
горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-03);
- рулетка измерительная металлическая Р20Н2Г 2-го класса точности с верхним
пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р30У2К 2-го класса точности с
верхним пределом измерений 30 м (регистрационный номер 51171-12).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в
месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют
4
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-5, РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
ГСИ. Государственная поверочная схема для средств измерений массы и объема
жидкости в потоке, объема жидкости и вместимости при статических измерениях,
массового и объемного расходов жидкости, приказ № 256 от 07 февраля 2018 г.
Изготовитель
Марийское районное нефтепроводное управление АО «Транснефть-Верхняя
Волга» (МРНУ АО «Транснефть-Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, ГСП 1504, пер. Гранитный,
4/1
Фактический адрес: 424037, Республика Марий Эл, г. Йошкар-Ола, ул.
Анциферова,1а
Телефон (факс): 8-8362-41-82-61 (8-8362-68-22-36)
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Республике Марий Эл»
(ФБУ «Марийский ЦСМ»)
Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3
Телефон (факс): 8-8362-41-20-18 (8-8362-41-16-94)
Web-сайт: www.maricsm.ru
E-mail: gost@maricsm.ru
Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
Готовы поверить данное средство измерений.
