ГРСИ 79937-20: Анализаторы цепей векторные модульные M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A. Поверка

Приложение № 12

к сведениям о типах средств

измерений, прилагаемым

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «2» декабря 2020 г. № 1957

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы цепей векторные модульные M9370А, M9371А, M9372А, M9373А,

M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A,

M9806A, M9807A, M9808A

Назначение средства измерений

Анализаторы цепей векторные модульные M9370А, M9371А, M9372А, M9373А,

M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A,

M9808A (далее - анализаторы) предназначены для измерений S-параметров пассивных и ак-

тивных устройств.

Описание средства измерений

Принцип действия анализаторов основан на воздействии выходных сигналом со встро-

енного синтезатора частоты на исследуемое устройство и раздельном измерении параметров

падающего и отражённого сигнала при помощи направленных ответвителей и фазочувстви-

тельных приёмников. В своём составе анализатор содержит генератор качающейся частоты,

двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров.

Конструктивно анализаторы выполнены в виде PXI модулей.

Функционально анализатор содержит генератор качающейся частоты, двухканальный

приёмник с двумя опорными смесителями, блок измерений S-параметров.

Анализатор обеспечивает измерение амплитудно-частотных и фазо-частотных характе-

ристик различных устройств. В анализаторе реализованы все виды векторной коррекции си-

стематических погрешностей, в том числе поддерживаются модули электронной калибровки.

Управление режимами, задание форматов представления измерительной информации

могут производиться с помощью программного обеспечения (далее – ПО), поставляемого про-

изводителем.

Анализаторы выпускаются (в зависимости от заказа) в вариантах исполнения (опции),

приведенных в таблице 1.

Таблица 1 — Опции анализаторов

ОпцияОписание опцийМодели анализатора

M9370А, M9800A,

M9371А, M9801A,

M9372А, M9802A,

M9373А, M9803A,

M9374А, M9804A

M9805A,

M9806A,

M9807A,

M9808A

M9375А

007 Автоматическое исключение оснастки

+ - -

009 Смещение частоты и скалярные измерения парамет-

+ - -

ров преобразователей частоты

010Анализ во временной области

+

021Импульсный модулятор первого источника зонди-

-++

рующего сигнала

090Аппаратное обеспечения для анализа спектра

-++

2

ОпцияОписание опцийМодели анализатора

M9370А, M9800A,

M9371А, M9801A,

M9372А, M9802A,

M9373А, M9803A,

M9374А, M9804A

M9375А

M9805A,

M9806A,

M9807A,

M9808A

200Два измерительных порта, один источник зондиру-

-++

ющего сигнала, прямой доступ к источнику и при-

емникам сигналов, аттенюаторы на выходе источни-

ка сигналов и на входе измерительных приемников,

тройники подачи смещения по постоянному току

400Четыре измерительных порта, один источник зон-

-+-

дирующего сигнала, прямой доступ к источнику и

приемникам сигналов, аттенюаторы на выходе ис-

точника сигналов и на входе измерительных прием-

ников, тройники подачи смещения по постоянному

току

600Шесть измерительных порта, один источник зонди-

-+-

рующего сигнала, прямой доступ к источнику и

приёмникам сигналов, аттенюаторы на выходе ис-

точника сигналов и на входе измерительных приём-

ников, тройники подачи смещения по постоянному

току

551 Многопортовая калибровка

+ - -

KS8400A Приложение для автоматизации испытаний + + +

S94701A

S94702A

S95007x

S95010x

S95011x

S95025x

S95029x

S95082x

S95083x

S95084x

Модуль разработки последовательности измерений + + +

Модуль выполнения последовательности измерений + + +

Автоматическое исключение оснастки - + +

Анализ во временной области

- + +

Расширенный анализ во временной области с TDR

- - +

Управление встроенными импульсными генерато-

- + +

рами, измерения в импульсном режиме с широкопо-

лосным детектированием

Отображение результатов показаний коэффициента

-++

шума с применением векторной коррекции резуль-

татов измерения

Отображение результатов скалярных показаний па-

-++

раметров преобразователей частоты

Отображение результатов скалярных и векторных

-++

показаний параметров преобразователей частоты

Отображение результатов показаний параметров

-++

преобразователей частоты со встроенным гетероди-

ном

S95086xОтображение результатов показаний компрессии

-++

усиления в панорамном режиме

S95087x

S95090x

S95551x

Отображение результатов показаний интермодуля-

-++

ционных искажений в панорамном режиме

Режим анализатора спектра

- + +

Многопортовая калибровка

- + +

S95552x

S95553x

Расширенная многопортовая калибровка

--+

Многопортовые калиброванные измерения с пере-

--+

ключателями

3

Общий вид анализаторов, место нанесения знака утверждения типа и схемы пломби-

ровки анализаторов от несанкционированного доступа приведены на рисунках 1 и 2.

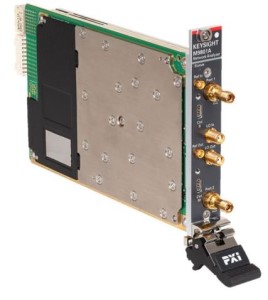

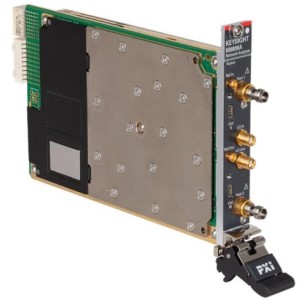

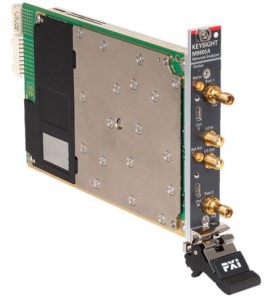

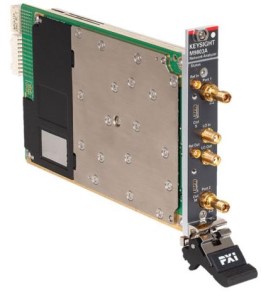

Рисунок 2 – Общий вид анализаторов цепей векторных модульных M9800A, M9801A,

M9802A, M9803A, M9804A, M9805A

Места пломбирования от несанкци-

онированного доступа

Место нанесения знака утверждения

типа

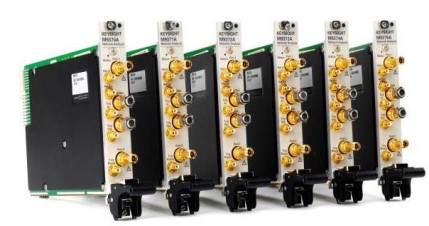

Рисунок 1 – Общий вид анализаторов M9370А, M9371А, M9372А, M9373А, M9374А,

M9375А

Место нанесения знака

утверждения типа

Места пломбирова-

ния от несанкциони-

рованного доступа

4

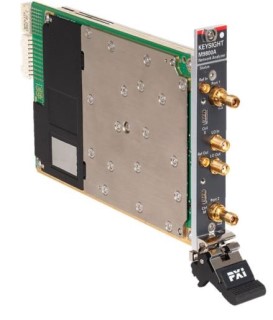

Рисунок 3 – Общий вид анализаторов цепей векторных модульных M9806A, M9807A, M9808A

Программное обеспечение

ПО предназначено для управления работой анализаторов.

Метрологически значимая часть ПО и измеренные данные не требуют специальных

средств защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

PXIe VNA Firmware Revision

PXIe/USB VNA Firmware

Version A.12.60 и выше

Version A.13.70 и выше

Значение

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Идентификационное наименование ПО:

M9370А, M9371А, M9372А, M9373А, M9374А

M9375А, M9800A, M9801A, M9802A, M9803A, M9804A,

M9805A, M9806A, M9807A, M9808A

Номер версии (идентификационный номер) ПО:

M9370А, M9371А, M9372А, M9373А, M9374А

M9375А, M9800A, M9801A, M9802A, M9803A, M9804A,

M9805A, M9806A, M9807A, M9808A

Места пломбирования от несанкци-

онированного доступа

Место нанесения знака утверждения

типа

5

Метрологические и технические характеристики

±1·10

-6

Таблица 3 – Метрологические характеристики анализаторов моделей M9370А, M9371А,

M9372А, M9373А, M9374А, M9375A

Наименование характеристикиЗначение характеристики модели анализатора

M9370A M9371A M9372AM9373AM9374A M9375A

300

6,59142026,5

Нижняя граница диапазона

частот, кГц

Верхняя граница диапазона ча-

стот, ГГц4

Разрешение по частоте, Гц, не

trial

от 300,0 кГц до 2,5 ГГц включ.

св. 2,5 до 5,0 ГГц включ.

св. 5 до 10 ГГц включ.

св. 10 до 20 ГГц включ.

св. 20 ГГц

1

2

3

6

12

2

Пределы допускаемой относи-

тельной погрешности установ-

ки частоты опорного генерато-

ра

Количество измерительных

портов

Дискретность установки часто-

ты, Гц, не более

1

Диапазон установки значений

от 10 до 1,2 ·10

8

тип IX, розетка (3,5 мм)

+20

ширины фильтра промежуточ-

ной частоты приёмника, Гц

Тип коаксиального соединителя

измерительного порта по

ГОСТ 13317-89

Максимально допустимый уро-

веньпеременнойвысокоча-

стотной составляющей сигнала

на входе измерительного порта,

дБм

1)

Максимально допустимый уро-

вень постоянной составляющей

сигнала на входе измеритель-

ного порта, В

±35

6

Продолжение таблицы 3

Наименование характеристи-

Значение характеристики модели анализатора

M9372AM9373AM9374AM9375A

98 98 98 98

115 115 115 115

114 114 114 114

-114114114

- -112112

- -110110

- - - 95

0 0 0 0

7 7 7 7

6 6 6 6

- 6 6 6

- - 4 4

- - 2 2

- -3

киM9370A M9371A

Системный динамический

диапазон

2)

в диапазоне ча-

стот, дБ, не менее

от 10 до 250 МГц включ.9898

св. 0,25 до 1,00 ГГц включ. 115 115

св. 1,0 до 4,5 ГГц включ. 115 115

св. 4,5 до 6,5 ГГц включ. - 115

св. 6,5 до 9,0 ГГц включ. - -

св. 9 до 14 ГГц включ. - -

св. 14 до 18 ГГц включ. - -

св. 18 до 20 ГГц включ. - -

св. 20 до 24 ГГц включ. -

Максимальный уровень ста-

билизированноймощности

сигнала на выходе измери-

тельного порта в диапазоне

частот, дБм, не менее

от 10 до 250 МГц включ.

св. 0,25 МГц до 4,50 ГГц00

включ.77

св. 4,5 до 6,5 ГГц включ. -7

св. 6,5 до 9,0 ГГц включ. - -св. 9

до 14 ГГц включ. - -св. 14 до 18

ГГц включ. - -св. 18 до 20 ГГц

включ. - -св. 20 до 24 ГГц

включ. - -Минимальный

уровень ста-

билизированноймощности

сигнала на выходе измери-

тельного порта в диапазоне

частот от10 МГц до 24

ГГц включ., дБм, не более-40

Дискретностьустановки

уровня мощности на выходе

измерительного порта, дБ, не

более0,01

7

Продолжение таблицы 3

Наименование характеристи-

Значение характеристики модели анализатора

киM9370AM9371A M9372AM9373AM9374AM9375A

Пределы допускаемой абсо-

лютной погрешности уста-

новки уровня выходной

мощности,при

уровне мощности

40 до минус

выходном

от минус

30 дБм

±4,5 ±4,5 ±4,5

±1,5 ±1,5 ±1,5

- ±1,5 ±1,5

- ±3,0

±2,5 ±2,5 ±2,5

±1,5 ±1,5 ±1,5

- ±1,5 ±1,5

- ±3,0

включительно вдиапазоне

частот, дБ

от 10 до 250 МГц включ.±4,5±4,5±4,5

св. 0,25 до 1,00 ГГц включ.±1,5±1,5±1,5

св. 1,0 до 4,5 ГГц включ.±1,5±1,5±1,5

св. 4,5 до 6,5 ГГц включ. - ±,5±1,5

св. 6,5 до 9,0 ГГц включ. - -±1,5

св. 9 до 14 ГГц включ. - - -

св. 14 до 18 ГГц включ. - - -

св. 18 до 20 ГГц включ. - - -

св. 20 до 24 ГГц включ. - -

Пределы допускаемой абсо-

лютной погрешностиуста-

новкиуровнявыходной

мощности,при выходном

уровне свыше минус 30 дБм в

диапазоне частот, дБ

от 10 до 250 МГц включ.±2,5±2,5±2,5

св. 0,25 до 1,00 ГГц включ.±1,5±1,5±1,5

св. 1,0 до 4,5 ГГц включ.±1,5±1,5±1,5

св. 4,5 до 6,5 ГГц включ. -±1,5±1,5

св. 6,5 до 9,0 ГГц включ. - -±1,5

св. 9 до 14 ГГц включ. - - -

св. 14 до 18 ГГц включ. - - -

св. 18 до 20 ГГц включ. - - -

св. 20 до 24 ГГц включ. - -

Средний уровень собствен-

ных шумов приёмного тракта

анализаторов по входу изме-

рительного порта при полосе

пропускания 10 Гц в диапа-

зоне частот, дБм, не более

от 10 до 250 МГц включ. -98 -98 -98

св. 0,25 до 1,00 ГГц включ. -108 -108 -108

св. 1,0 до 4,5 ГГц включ. -108 -108 -108

св. 4,5 до 6,5 ГГц включ. - -108 -108

св. 6,5 до 9,0 ГГц включ. - - -108

св. 9 до 14 ГГц включ. - - -

св. 14 до 18 ГГц включ. - - -

св. 18 до 20 ГГц включ. - - -

св. 20 до 24 ГГц включ. - - -

-98 -98 -98

-108 -108 -108

--108-108

- - -98

8

Продолжение таблицы 3

Наименование характеристики

Значение характеристики модели анализатора

M9370A M9371A M9372AM9373A M9374AM9375A

Неисправленныехарактеристики

7 7 7

20 20 20

18 18 18

15 15 15

10 10 10

9 9 9

- 4 4

- - 3

9 9 9

19 19 19

20 20 20

15 15 15

11 11 11

9 9 9

- 6 6

- - 5

9 9 9

21 21 21

19 19 19

13 13 13

11 11 11

8 8 8

7 7 7

- 6 6

- - 4

Направленность в диапазоне

частот, дБ, не менее

от 300 кГц до 2 МГц включ.777

св. 2 до 1000 МГц включ. 20 20 20

св. 1 до 2 ГГц включ. 20 20 20

св. 2,0 до 4,5 ГГц включ. 18 18 18

св. 4,5 до 6,5 ГГц включ. - 15 15

св. 6,5 до 9,0 ГГц включ. - - 10

св. 9 до 14 ГГц включ. - - -

св. 14 до 20 ГГц включ. - - -

св. 20 до 24 ГГц включ. - - -

Согласование источника в диа-

пазоне частот, дБ, не менее

от 300 кГц до 2 МГц включ.999

св. 2 до 1000 МГц включ. 19 19 19

св. 1 до 2 ГГц включ. 20 20 20

св. 2,0 до 4,5 ГГц включ. 20 20 20

св. 4,5 до 6,5 ГГц включ. - 15 15

св. 6,5 до 9,0 ГГц включ. - - 11

св. 9 до 14 ГГц включ. - - -

св. 14 до 20 ГГц включ. - - -

св. 20 до 24 ГГц включ. - - -

Согласование нагрузки в диапа-

зоне частот, дБ, не менее

от 300 кГц до 2 МГц включ.999

св. 2 до 1000 МГц включ. 21 21 21

св. 1 до 2 ГГц включ. 19 19 19

св. 2,0 до 4,5 ГГц включ. 13 13 13

св. 4,5 до 6,5 ГГц включ. - 11 11

св. 6,5 до 9,0 ГГц включ. - -8

св. 9 до 14 ГГц включ. - - -

св. 14 до 20 ГГц включ. - - -

св. 20 до 24 ГГц включ. - - -

Пределы допускаемого среднего

квадратическогоотклонения

случайнойсоставляющейпо-

грешности измерения амплиту-

ды (шумы трассы) в полосе ча-

стот, при полосе фильтра ПЧ

3)

1 кГц, выходная мощность ми-

нус 5 дБм, дБ СКЗ

4)

от 10,0 МГц до 4,5 ГГц включ.±0,003±0,003±0,003

св. 4,5 до 6,5 ГГц включ. -±0,003±0,003

св. 6,5 до 9,0 ГГц включ. - -±0,003

св. 9 до 14 ГГц включ. - - -св.

14 до 20 ГГц включ. - - -св. 20

до 24 ГГц включ. - - -

±0,003 ±0,003 ±0,003

- ±0,003 ±0,003

--±0,006

9

Продолжение таблицы 3

Наименование характеристики

Значение характеристики модели анализатора

M9370A M9371A M9372A

M9373AM9374AM9375A

±0,03±0,03±0,03

-±0,03±0,03

- -±0,03

- - -

- -

-- -

-

±0,03 ±0,03 ±0,03

- ±0,03 ±0,03

--±0,06

Пределы допускаемого средне-

го квадратического отклонения

случайной составляющей по-

грешностиизмеренияфазы

(шумы трассы) в полосе частот,

при полосе фильтра ПЧ 1 кГц,

выходная мощность минус

5 дБм, градус СКЗ

от 10,0 МГц до 4,5 ГГц включ.

св. 4,5 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 14 ГГц включ.

св. 14 до 20 ГГц включ.

св. 20 до 24 ГГц включ.

Верхняя граница линейности

(точка компрессии по уровню

0,2 дБ) приёмного тракта в диа-

пазоне частот, дБм, не менее

от 10 до 250 МГц включ.

св. 250 до 1000 МГц включ.

св. 1,0 до 4,5 ГГц включ.

св. 4,5 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 14 ГГц включ.

св. 14 до 18 ГГц включ.

св. 18 до 20 ГГц включ.

св. 20 до 24 ГГц включ.

000

777

-77

- -6

- - --

- -- -

-- - -

000

777

666

-44

-22

- - -3

Пределыдопускаемойабсо-Амплитуда, дБФаза, градус

лютной погрешности измере-

ний мощности в динамическом

диапазоне, при опорном уровне

минус 10 дБм в диапазоне ча-

стот от 1 до 4 ГГц при уровне

входной мощности, дБм

10 ±0,180

0 ±0,051

-10

±0,032

-20 ±0,043

-30 ±0,053

-40

±0,066

-50 ±0,085

-60 ±0,122

-70

±0,217

-80 ±0,485

-90 ±1,258

-100

±3,292

±1,424

±0,353

±0,210

±0,283

±0,355

±0,440

±0,564

±0,812

±1,448

±3,297

±8,965

±27,438

10

Продолжение таблицы 3

Наименование

характеристики

Значение характеристики модели анализатора

Исправленные характери-

стики анализатора с ис-

пользованиемкалибро-

вочного набора 85052D в

Направленность,

дБ

Согласование ис-

точника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента

отражения, дБ

Неравномерность

коэффициента

передачи, дБ

диапазонечастотпри

уровне выходной мощно-

сти минус 5 дБм

от 0,3 до 2,0 МГц включ.42

св. 2 до 1000 МГц включ.42

св. 1 до 2 ГГц включ.42

св. 2,0 до 4,5 ГГц включ.38

св. 4,5 до 6,5 ГГц включ.38

св. 6,5 до 9,0 ГГц включ.36

св. 9 до 14 ГГц включ.36

св. 14 до 20 ГГц включ.36

св. 20 до 24 ГГц включ.36

Ампли- Фаза,

туда, дБ градус

3742±0,068±0,450

3742±0,019±0,123

3742±0,021±0,136

3138±0,055±0,361

3138±0,089±0,584

2836±0,155±1,023

2836±0,195±1,286

2836±0,233±1,536

2530±0,442±2,915

Ампли- Фаза,

туда, дБ градус

±0,003±0,020

±0,004±0,027

±0,008±0,052

±0,011±0,072

Исправленныехарактери-

стики анализатора с ис-

пользованием калибровоч-

ного набора N4691B или

Направленность,

дБ

Согласование ис-

точника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента

отражения, дБ

Неравномерность

коэффициента

передачи, дБ

N4691D в диапазоне частот

приуровневыходной

мощности минус 5 дБм

от 0,3 до 2 МГц включ.31

св. 2 до 1000 МГц включ.41

св. 1 до 2 ГГц включ.52

св. 2,0 до 4,5 ГГц включ.48

св. 4,5 до 6,5 ГГц включ.48

св. 6,5 до 9,0 ГГц включ.48

св. 9 до 14 ГГц включ.46

св. 14 до 20 ГГц включ.46

Ампли- Фаза,

туда, дБ градус

2929±0,21±1,4

3641 ±0,021 ±0,14

4752 ±0,007 ±0,044

4548 ±0,015 ±0,095

4548 ±0,020 ±0,14

4545 ±0,033 ±0,22

4243 ±0,053 ±0,35

4242 ±0,067 ±0,44

Ампли- Фаза,

туда, дБ градус

±0,12±0,74

±0,061±0,40

±0,020±0,14

±0,031±0,20

±0,041±0,27

св. 20 до 24 ГГц trial.444040±0,11±0,69±0,051±0,34

1)

дБм – дБ относительно 1 мВт;

2)

Системный динамический диапазон - разность между максимальной мощностью источника

сигнала и средним значением уровня шумов приемника при подключении к измерительным

портам согласованной нагрузки, полосе пропускания фильтра ПЧ 10 Гц, без усреднения, при

выполнении калибровки на изоляцию. Не включает эффектов перекрестных помех.

3)

ПЧ — промежуточная частота;

4)

СКЗ — среднее квадратическое значение.

11

дуля коэффи-

циентаотра-

жения

Таблица 4 – Пределы допускаемой абсолютной погрешности измерений коэффициентов отра-

жения и передачи в диапазоне частот анализаторов моделей M9370А, M9371А, M9372А,

M9373А, M9374А, M9375A

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

частотном диапазоне с использованием калибровочного набора 85052D при уровне выходной

мощности минус 5 дБм

1)

в диапазоне частот

Значение мо-Пределы допускаемой абсолютной погрешности измерений амплитуды

от 300 кГц до

250 МГц включ.

коэффициента отражения, дБ

св. 0,25 досв. 2,0 до

2,00 ГГц включ.4,5 ГГц включ.

св. 4,5 до

8,0 ГГц включ.

0 ±0,008

0,1 ±0,009

0,2 ±0,010

0,4 ±0,013

0,6 ±0,017

0,8 ±0,022

1 ±0,026

св. 8 до

9 ГГц включ.

0±0,016

0,1 ±0,018

0,2 ±0,019

0,4 ±0,025

0,6 ±0,034

0,8 ±0,046

1 ±0,060

±0,008

±0,009

±0,010

±0,012

±0,016

±0,021

±0,026

св. 9 до

14 ГГц включ.

±0,016

±0,018

±0,020

±0,025

±0,034

±0,046

±0,060

±0,013

±0,014

±0,015

±0,020

±0,026

±0,035

±0,046

св. 14 до

20 ГГц включ.

±0,016

±0,018

±0,020

±0,026

±0,035

±0,046

±0,060

±0,013

±0,014

±0,015

±0,020

±0,027

±0,035

±0,046

св. 20 до

24 ГГц включ.

±0,033

±0,035

±0,037

±0,046

±0,058

±0,075

±0,094

Значение мо-

дуля коэффи-

циентаотра-

жения

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 300 кГц досв. 0,25 досв. 2,0 досв. 4,5 до

250 МГц включ. 2,00 ГГц включ. 4,5 ГГц включ. 8,0 ГГц включ.

0,1 ±5,28

0,2 ±3,01

0,4 ±1,95

0,6 ±1,67

0,8 ±1,56

1 ±1,51

св. 8 до

9 ГГц включ.

0,1±10,17

0,2 ±5,60

0,4 ±3,64

0,6 ±3,26

0,8 ±3,29

1 ±3,46

±5,08

±2,81

±1,77

±1,53

±1,48

±1,51

св. 9 до 14 ГГц

включ.

±10,19

±5,62

±3,66

±3,28

±3,29

±3,46

±8,01

±4,41

±2,85

±2,53

±2,65

св. 14 до

20 ГГц включ.

±10,35

±5,77

±3,79

±3,38

±3,35

±3,46

±8,02

±4,43

±2,86

±2,54

±2,53

±2,65

св. 20 до

24 ГГц включ.

±20,30

±10,86

±6,69

±5,66

±5,39

±5,40

12

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в ча-

стотном диапазоне с использованием калибровочного набора 85052D при уровне выходной

мощности минус 5 дБм в диапазоне частот

Значение мо-

дуля коэффи-

циентапере-

дачи, дБ

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента передачи, дБ

от 300 кГц досв. 0,25 досв. 2,0 досв. 4,5 до

250 МГц включ. 2,00 ГГц включ. 4,5 ГГц включ. 8,0 ГГц включ.

10 ±0,38

0 ±0,05

-10 ±0,09

-20 ±0,10

-30 ±0,11

-40 ±0,13

-50 ±0,17

-60 ±0,30

-70 ±0,74

-80 ±2,02

-90 ±5,12

-100 ±10,87

св. 8 до

9 ГГц включ.

10±0,25

0±0,20

-10±0,21

-20±0,22

-30±0,23

-40±0,24

-50±0,27

-60±0,33

-70±0,52

-80±1,11

-90±2,76

-100±6,51

±0,10

±0,05

±0,07

±0,08

±0,09

±0,10

±0,13

±0,20

±0,40

±1,01

±2,68

±6,46

св. 9 до

14 ГГц включ.

±0,32

±0,24

±0,25

±0,26

±0,27

±0,28

±0,31

±0,37

±0,56

±1,14

±2,78

±6,52

±0,17

±0,13

±0,14

±0,15

±0,16

±0,17

±0,20

±0,26

±0,46

±1,06

±2,72

±6,48

св. 14 до

20 ГГц включ.

±0,43

±0,27

±0,29

±0,30

±0,31

±0,33

±0,35

±0,42

±0,60

±1,18

±2,81

±6,54

±0,21

±0,16

±0,17

±0,18

±0,19

±0,20

±0,23

±0,29

±0,49

±1,08

±2,73

±6,49

св. 20 до

24 ГГц включ.

±0,90

±0,50

±0,53

±0,54

±0,55

±0,56

±0,59

±0,67

±1,01

±2,18

±5,21

±10,92

13

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в ча-

стотном диапазоне с использованием калибровочного набора 85052D при уровне выходной

мощности минус 5 дБм в диапазоне частот

Значение мо-

дуля коэффи-

циентапере-

дачи, дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 300 кГц досв. 0,25 досв. 2,0 досв. 4,5 до

250 МГц включ. 2,00 ГГц включ. 4,5 ГГц включ. 8,0 ГГц включ.

10 ±2,93

0 ±0,34

-10 ±0,61

-20 ±0,69

-30 ±0,77

-40 ±0,88

-50 ±1,13

-60 ±2,01

-70 ±5,09

-80 ±15,16

-90 ±53,43

-100 ±180,00

св. 8 до

9 ГГц включ.

10±1,82

0±1,31

-10±1,39

-20±1,46

-30±1,54

-40±1,64

-50±1,81

-60±2,24

-70±3,56

-80±7,87

-90 ±21,95

-100±180,00

±0,54

±0,35

±0,43

±0,50

±0,57

±0,68

±0,86

±1,31

±2,70

±7,08

±21,16

±180,00

св. 9 до

14 ГГц включ.

±2,30

±1,58

±1,68

±1,75

±1,82

±1,92

±2,10

±2,52

±3,83

±8,11

±22,19

±180,00

±1,19

±0,84

±0,91

±0,98

±1,06

±1,16

±1,33

±1,77

±3,13

±7,47

±21,55

±180,00

св. 14 до

20 ГГц включ.

±4,39

±1,84

±2,08

±2,16

±2,24

±2,34

±2,51

±2,93

±4,22

±8,46

±22,53

±180,00

±1,54

±1,03

±1,12

±1,19

±1,27

±1,37

±1,54

±1,98

±3,32

±7,64

±21,72

±180,00

св. 20 до

24 ГГц включ.

±7,60

±3,38

±3,68

±3,76

±3,84

±3,94

±4,14

±4,72

±7,14

±16,64

±55,38

±180,00

14

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

частотном диапазоне с использованием калибровочного набора N4691B или N4691D при

уровне выходной мощности минус 5 дБм в диапазоне частот

Значениемо-

дуля коэффи-

циента отра-

жения

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента отражения, дБ

от 300 кГц досв. 0,25 досв. 2,0 досв. 4,5 до

250 МГц включ. 2,00 ГГц включ. 4,5 ГГц включ. 8,0 ГГц включ.

0 ±0,005

0,1 ±0,007

0,2 ±0,008

0,4 ±0,012

0,6 ±0,016

0,8 ±0,020

1 ±0,024

св. 8 до

9 ГГц включ.

0±0,005

0,1 ±0,006

0,2 ±0,007

0,4 ±0,009

0,6 ±0,012

0,8 ±0,015

1 ±0,019

±0,003

±0,004

±0,006

±0,008

±0,011

±0,013

св. 9 до

14 ГГц включ.

±0,006

±0,007

±0,008

±0,011

±0,015

±0,019

±0,023

±0,004

±0,005

±0,006

±0,009

±0,011

±0,014

±0,018

св. 14 до

20 ГГц включ.

±0,006

±0,007

±0,008

±0,012

±0,015

±0,019

±0,023

±0,004

±0,005

±0,006

±0,009

±0,011

±0,014

±0,018

св. 20 до

24 ГГц включ.

±0,007

±0,009

±0,011

±0,015

±0,020

±0,025

±0,030

дуля коэффи-

циентаотра-

жения

Значениемо-Пределы допускаемой абсолютной погрешности измерений фазы

от 300 кГц до

250 МГц включ.

коэффициента отражения, градус

св. 0,25 досв. 2,0 до

2,00 ГГц включ.4,5 ГГц включ.

св. 4,5 до

8,0 ГГц включ.

0,1 ±3,88

0,2 ±2,42

0,4 ±1,72

0,6 ±1,52

0,8 ±1,42

1 ±1,35

св. 8 до

9 ГГц включ.

0,1±3,28

0,2 ±1,97

0,4 ±1,34

0,6 ±1,17

0,8 ±1,10

1 ±1,08

±2,01

±1,25

±0,89

±0,79

±0,76

св. 9 до

14 ГГц включ.

±3,97

±2,38

±1,63

±1,42

±1,35

±1,34

±3,09

±1,85

±1,26

±1,10

±1,04

±1,02

св. 14 до

20 ГГц включ.

±4,13

±2,53

±1,76

±1,53

±1,41

±1,34

±3,11

±1,87

±1,27

±1,11

±1,04

±1,02

св. 20 до

24 ГГц включ.

±5,39

±3,30

±2,30

±1,99

±1,82

±1,70

15

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи вча-

стотном диапазоне с использованием калибровочного набора N4691B или N4691D при уровне

выходной мощности минус 5 дБм в диапазоне частот

Значение мо-

дуля коэффи-

циентапере-

дачи, дБ

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента передачи, дБ

от 300 кГц досв. 0,25 досв. 2,0 досв. 4,5 до

250 МГц включ. 2,00 ГГц включ. 4,5 ГГц включ. 8,0 ГГц включ.

10 ±0,41

0 ±0,09

-10 ±0,12

-20 ±0,13

-30 ±0,15

-40 ±0,16

-50 ±0,20

-60 ±0,32

-70 ±0,75

-80 ±2,03

-90 ±5,13

-100 ±10,88

св. 8 до

9 ГГц включ.

10±0,13

0±0,08

-10±0,09

-20±0,10

-30±0,12

-40±0,13

-50±0,16

-60±0,22

-70±0,42

-80±1,03

-90±2,69

-100±6,47

±0,10

±0,05

±0,07

±0,08

±0,09

±0,10

±0,13

±0,20

±0,40

±1,01

±2,68

±6,46

св. 9 до

14 ГГц включ.

±0,18

±0,10

±0,11

±0,12

±0,14

±0,15

±0,18

±0,24

±0,44

±1,04

±2,70

±6,47

±0,12

±0,07

±0,09

±0,10

±0,11

±0,12

±0,15

±0,22

±0,42

±1,03

±2,69

±6,46

св. 14 до

20 ГГц включ.

±0,26

±0,10

±0,12

±0,13

±0,14

±0,16

±0,19

±0,25

±0,45

±1,05

±2,71

±6,48

±0,13

±0,08

±0,09

±0,10

±0,11

±0,13

±0,15

±0,22

±0,42

±1,03

±2,69

±6,47

св. 20 до

24 ГГц включ.

±0,55

±0,13

±0,17

±0,18

±0,20

±0,21

±0,24

±0,36

±0,78

±2,04

±5,14

±10,88

16

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

частотном диапазоне с использованием калибровочного набора N4691B или N4691D при

уровне выходной мощности минус 5 дБм в диапазоне частот

Значениемо-

дуля коэффи-

циента пере-

дачи, дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 300 кГц досв. 0,25 досв. 2,0 досв. 4,5 до

250 МГц включ. 2,00 ГГц включ. 4,5 ГГц включ. 8,0 ГГц включ.

10 ±3,17

0 ±0,58

-10 ±0,84

-20 ±0,92

-30 ±1,00

-40 ±1,11

-50 ±1,35

-60 ±2,18

-70 ±5,21

-80 ±15,25

-90 ±53,56

-100 ±180,00

св. 8 до

9 ГГц включ.

10±1,04

0±0,53

-10±0,64

-20±0,71

-30±0,78

-40±0,88

-50±1,06

-60±1,51

-70±2,89

-80±7,25

-90 ±21,33

-100±180,00

±0,54

±0,36

±0,44

±0,51

±0,59

±0,69

±0,87

±1,32

±2,71

±7,09

±21,17

±180,00

св. 9 до

14 ГГц включ.

±1,36

±0,64

±0,77

±0,84

±0,92

±1,02

±1,19

±1,64

±3,00

±7,36

±21,44

±180,00

±0,84

±0,49

±0,59

±0,66

±0,73

±0,83

±1,01

±1,46

±2,84

±7,21

±21,29

±180,00

св. 14 до

20 ГГц включ.

±3,21

±0,66

±0,93

±1,01

±1,09

±1,19

±1,36

±1,80

±3,16

±7,50

±21,58

±180,00

±1,02

±0,51

±0,62

±0,69

±0,76

±0,86

±1,04

±1,49

±2,87

±7,23

±21,31

±180,00

св. 20 до

24 ГГц включ.

±5,07

±0,86

±1,24

±1,33

±1,41

±1,52

±1,74

±2,51

±5,44

±15,42

±53,81

±180,00

17

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 10 досв. 0,5 досв. 2 до

500 МГц включ. 2 ГГц включ. 4 ГГц включ.

эффициентаотраже-

ния

0 ±0,008 ±0,016 ±0,016

0,1 ±0,011 ±0,018 ±0,019

0,2 ±0,013 ±0,021 ±0,022

0,4 ±0,019 ±0,029 ±0,029

0,6 ±0,026 ±0,039 ±0,040

0,8 ±0,033 ±0,052 ±0,052

1 ±0,041 ±0,066 ±0,067

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

0,01±56,395

0,02±25,452

0,05±10,808

0,1 ±6,129

0,2 ±3,851

0,4 ±2,797

0,6 ±2,509

0,8 ±2,400

1 ±2,351

2,0 ГГц включ.

±180,000

±55,257

±20,050

±10,599

±6,122

±4,152

±3,727

±3,690

±3,809

4 ГГц включ.

±180,000

±56,414

±20,347

±10,757

±6,217

±4,217

±3,784

±3,743

±3,858

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

-100±10,564

-90 ±4,880

-80 ±1,888

-70 ±0,707

-60 ±0,351

-50 ±0,270

-40 ±0,245

-30 ±0,229

-20 ±0,215

-10 ±0,203

0 ±0,169

10 ±0,498

2,0 ГГц включ.

±5,058

±1,997

±0,772

±0,383

±0,280

±0,247

±0,228

±0,213

±0,199

±0,190

±0,185

±0,229

4 ГГц включ.

±5,062

±2,002

±0,781

±0,397

±0,297

±0,264

±0,246

±0,231

±0,217

±0,207

±0,202

±0,246

18

эффициента передачи,

дБ

Продолжение таблицы 4

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

10±180,000

0±48,937

-10±14,061

-20 ±4,879

-30 ±2,388

-40 ±1,836

-50 ±1,670

-60 ±1,563

-70 ±1,465

-80 ±1,382

-90 ±1,123

-100±3,747

2,0 ГГц включ.

±52,205

±14,973

±5,324

±2,573

±1,868

±1,642

±1,516

±1,414

±1,318

±1,255

±1,230

±1,420

4 ГГц включ.

±52,271

±15,026

±5,399

±2,680

±1,988

±1,766

±1,640

±1,538

±1,442

±1,379

±1,349

±1,594

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 10 до

500 МГц включ.

0 ±0,008

0,1 ±0,011

0,2 ±0,013

0,4 ±0,019

0,6 ±0,026

0,8 ±0,033

1 ±0,041

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,029

±0,039

±0,052

±0,066

св. 2,0 до

6,5 ГГц включ.

±0,016

±0,019

±0,023

±0,032

±0,043

±0,057

±0,073

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

нияот 10 до

500 МГц включ.

0,01 ±56,395

0,02 ±25,452

0,05 ±10,808

0,1 ±6,129

0,2 ±3,851

0,4 ±2,797

0,6 ±2,509

0,8 ±2,400

1±2,351

св. 0,5 до

2,0 ГГц включ.

±180,000

±55,257

±20,050

±10,599

±6,122

±4,152

±3,727

±3,690

±3,809

св. 2,0 до

6,5 ГГц включ.

±180,000

±57,044

±20,716

±11,109

±6,565

±4,563

±4,127

±4,083

±4,195

19

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 10 досв. 0,5 досв. 2 до

500 МГц включ. 2,0 ГГц включ. 9 ГГц включ.

-100 ±10,564 ±5,058 ±5,073

-90 ±4,880 ±1,997 ±2,022

-80 ±1,888 ±0,772 ±0,815

-70 ±0,707 ±0,383 ±0,447

-60 ±0,351 ±0,280 ±0,353

-50 ±0,270 ±0,247 ±0,321

-40 ±0,245 ±0,228 ±0,303

-30 ±0,229 ±0,213 ±0,288

-20 ±0,215 ±0,199 ±0,274

-10 ±0,203 ±0,190 ±0,264

0 ±0,169 ±0,185 ±0,259

10 ±0,498 ±0,229 ±0,303

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 10 до

500 МГц включ.

10 ±180,000

0 ±48,937

-10 ±14,061

-20 ±4,879

-30 ±2,388

-40 ±1,836

-50 ±1,670

-60 ±1,563

-70 ±1,465

-80 ±1,382

-90 ±1,123

-100±3,747

св. 0,5 до

2,0 ГГц включ.

±52,205

±14,973

±5,324

±2,573

±1,868

±1,642

±1,516

±1,414

±1,318

±1,255

±1,230

±1,420

св. 2 до

9 ГГц включ.

±52,490

±15,201

±5,651

±3,031

±2,379

±2,163

±2,038

±1,936

±1,841

±1,777

±1,738

±2,094

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 10 до

500 МГц включ.

0 ±0,008

0,1 ±0,011

0,2 ±0,013

0,4 ±0,019

0,6 ±0,026

0,8 ±0,033

1 ±0,041

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,029

±0,039

±0,052

±0,066

св. 2 до

9 ГГц включ.

±0,016

±0,020

±0,023

±0,032

±0,044

±0,058

±0,074

20

эффициентаотраже-

ния

Продолжение таблицы 4

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

0,01±56,395

0,02±25,452

0,05±10,808

0,1 ±6,129

0,2 ±3,851

0,4 ±2,797

0,6 ±2,509

0,8 ±2,400

1 ±2,351

2 ГГц включ.

±180,000

±55,257

±20,050

±10,599

±6,122

±4,152

±3,727

±3,690

±3,809

9 ГГц включ.

±180,000

±58,445

±21,064

±11,297

±6,681

±4,644

±4,197

±4,146

±4,251

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

дБот 10 до

500 МГц включ.

-100 ±10,564

-90 ±4,880

-80 ±1,888

-70 ±0,707

-60 ±0,351

-50 ±0,270

-40 ±0,245

-30 ±0,229

-20 ±0,215

-10 ±0,203

0 ±0,169

10 ±0,498

св. 0,5 до

2,0 ГГц включ.

±5,058

±1,997

±0,772

±0,383

±0,280

±0,247

±0,228

±0,213

±0,199

±0,190

±0,185

±0,229

св. 2 до

9 ГГц включ.

±5,076

±2,029

±0,827

±0,464

±0,371

±0,340

±0,322

±0,307

±0,293

±0,284

±0,278

±0,332

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ. 2 ГГц включ. 9 ГГц включ.

10 ±180,000

0 ±48,937

-10 ±14,061

-20 ±4,879

-30 ±2,388

-40 ±1,836

-50 ±1,670

-60 ±1,563

-70 ±1,465

-80 ±1,382

-90 ±1,123

-100±3,747

±52,205

±14,973

±5,324

±2,573

±1,868

±1,642

±1,516

±1,414

±1,318

±1,255

±1,230

±1,420

±52,568

±15,265

±5,744

±3,156

±2,517

±2,303

±2,178

±2,076

±1,980

±1,915

±1,863

±2,378

21

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 10 досв. 0,5 досв. 2 до

500 МГц включ. 2,0 ГГц включ. 14 ГГц включ.

эффициентаотраже-

ния

0 ±0,008 ±0,016 ±0,016

0,1 ±0,011 ±0,018 ±0,021

0,2 ±0,013 ±0,021 ±0,025

0,4 ±0,019 ±0,029 ±0,037

0,6 ±0,026 ±0,039 ±0,052

0,8 ±0,033 ±0,052 ±0,070

1 ±0,041 ±0,066 ±0,091

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

0,01±56,395

0,02±25,452

0,05±10,808

0,1 ±6,129

0,2 ±3,851

0,4 ±2,797

0,6 ±2,509

0,8 ±2,400

1 ±2,351

2,0 ГГц включ.

±180,000

±55,257

±20,050

±10,599

±6,122

±4,152

±3,727

±3,690

±3,809

14 ГГц включ.

±180,000

±59,417

±21,617

±11,847

±7,270

±5,324

±4,967

±5,004

±5,197

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм

Значение модуля ко- Пределы допускаемой абсолютной погрешности измерений амплитуды

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

0

10

от 10 до

500 МГц включ.

±10,564

±4,880

±1,888

±0,707

±0,351

±0,270

±0,245

±0,229

±0,215

±0,203

±0,169

±0,498

коэффициента передачи, дБ

св. 0,5 до

2,0 ГГц включ.

±5,058

±1,997

±0,772

±0,383

±0,280

±0,247

±0,228

±0,213

±0,199

±0,190

±0,185

±0,229

св. 2 до

14 ГГц включ.

±5,092

±2,059

±0,878

±0,534

±0,448

±0,418

±0,400

±0,385

±0,371

±0,362

±0,358

±0,439

22

эффициента передачи,

дБ

Продолжение таблицы 4

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

10±180,000

0±48,937

-10±14,061

-20 ±4,879

-30 ±2,388

-40 ±1,836

-50 ±1,670

-60 ±1,563

-70 ±1,465

-80 ±1,382

-90 ±1,123

-100±3,747

2 ГГц включ.

±52,205

±14,973

±5,324

±2,573

±1,868

±1,642

±1,516

±1,414

±1,318

±1,255

±1,230

±1,420

14 ГГц включ.

±52,876

±15,519

±6,117

±3,649

±3,048

±2,839

±2,715

±2,613

±2,517

±2,454

±2,415

±3,144

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 10 до

500 МГц включ.

0 ±0,008

0,1 ±0,011

0,2 ±0,013

0,4 ±0,019

0,6 ±0,026

0,8 ±0,033

1 ±0,041

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,029

±0,039

±0,052

±0,066

св. 2 до

18 ГГц включ.

±0,016

±0,021

±0,025

±0,037

±0,052

±0,070

±0,091

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

нияот 10 до

500 МГц включ.

0,01 ±56,395

0,02 ±25,452

0,05 ±10,808

0,1 ±6,129

0,2 ±3,851

0,4 ±2,797

0,6 ±2,509

0,8 ±2,400

1±2,351

св. 0,5 до

2,0 ГГц включ.

±180,000

±55,257

±20,050

±10,599

±6,122

±4,152

±3,727

±3,690

±3,809

св. 2 до

18 ГГц включ.

±180,000

±59,536

±21,682

±11,909

±7,329

±5,376

±5,007

±5,027

±5,197

23

Продолжение таблицы 4

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 10 досв. 0,5 досв. 2 до

500 МГц включ. 2,0 ГГц включ. 18 ГГц включ.

-100 ±10,564 ±5,058 ±5,094

-90 ±4,880 ±1,997 ±2,063

-80 ±1,888 ±0,772 ±0,886

-70 ±0,707 ±0,383 ±0,545

-60 ±0,351 ±0,280 ±0,459

-50 ±0,270 ±0,247 ±0,429

-40 ±0,245 ±0,228 ±0,411

-30 ±0,229 ±0,213 ±0,397

-20 ±0,215 ±0,199 ±0,383

-10 ±0,203 ±0,190 ±0,373

0 ±0,169 ±0,185 ±0,366

10 ±0,498 ±0,229 ±0,495

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 10 до

500 МГц включ.

10 ±180,000

0 ±48,937

-10 ±14,061

-20 ±4,879

-30 ±2,388

-40 ±1,836

-50 ±1,670

-60 ±1,563

-70 ±1,465

-80 ±1,382

-90 ±1,123

-100±3,747

св. 0,5 до

2,0 ГГц включ.

±52,205

±14,973

±5,324

±2,573

±1,868

±1,642

±1,516

±1,414

±1,318

±1,255

±1,230

±1,420

св. 2 до

18 ГГц включ.

±52,940

±15,574

±6,196

±3,752

±3,157

±2,949

±2,825

±2,723

±2,627

±2,559

±2,464

±3,888

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений амплиту-

ды коэффициента отражения, дБ

нияот 10 до

500 МГц включ.

0 ±0,008

0,1 ±0,011

0,2 ±0,013

0,4 ±0,019

0,6 ±0,026

0,8 ±0,033

1 ±0,041

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,029

±0,039

±0,052

±0,066

св. 2 до

24 ГГц включ.

±0,016

±0,021

±0,027

±0,040

±0,057

±0,078

±0,101

24

эффициентаотраже-

ния

Продолжение таблицы 4

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ.

0,01±56,395

0,02±25,452

0,05±10,808

0,1 ±6,129

0,2 ±3,851

0,4 ±2,797

0,6 ±2,509

0,8 ±2,400

1 ±2,351

2,0 ГГц включ.

±180,000

±55,257

±20,050

±10,599

±6,122

±4,152

±3,727

±3,690

±3,809

24 ГГц включ.

±180,000

±60,421

±22,168

±12,384

±7,824

±5,914

±5,582

±5,630

±5,819

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

дБот 10 до

500 МГц включ.

-100 ±10,564

-90 ±4,880

-80 ±1,888

-70 ±0,707

-60 ±0,351

-50 ±0,270

-40 ±0,245

-30 ±0,229

-20 ±0,215

-10 ±0,203

0 ±0,169

10 ±0,498

св. 0,5 до

2,0 ГГц включ.

±5,058

±1,997

±0,772

±0,383

±0,280

±0,247

±0,228

±0,213

±0,199

±0,190

±0,185

±0,229

св. 2 до

24 ГГц включ.

±5,105

±2,084

±0,921

±0,592

±0,510

±0,480

±0,463

±0,448

±0,434

±0,425

±0,418

±0,573

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 10 досв. 0,5 досв. 2 до

500 МГц включ. 2,0 ГГц включ. 24 ГГц включ.

10 ±180,000

0 ±48,937

-10 ±14,061

-20 ±4,879

-30 ±2,388

-40 ±1,836

-50 ±1,670

-60 ±1,563

-70 ±1,465

±52,205

±14,973

±5,324

±2,573

±1,868

±1,642

±1,516

±1,414

±1,318

±53,201

±15,795

±6,521

±4,164

±3,591

±3,387

±3,263

±3,161

±3,064

-80 ±1,382 ±1,255 ±2,991

-90 ±1,123 ±1,230 ±2,829

-100 ±3,747 ±1,420 ±5,404

1)

дБм – дБ относительно 1 мВт.

25

Таблица 5 – Метрологические характеристики анализаторов моделей M9800A, M9801A,

M9802A, M9803A, M9804A

Наименование характеристикиЗначение характеристики модели анализатора

M9803AM9804A

1420

M9802A

9

1

±1·10

-6

2

4

6

1

M9800AM9801A

Нижняя граница диапазона частот, кГц

Верхняя граница диапазона частот, ГГц4,56,5

Разрешение по частоте, Гц, не более

Пределы допускаемой относительной

погрешности установки частоты опор-

ного генератора

Количество измерительных портов

опция 200

опция 400

опция 600

Дискретность установки частоты, Гц,

не более

Диапазон установки значений ширины

от 10 до 3·10

8

тип IX, розетка

фильтра промежуточной частоты при-

ёмника, Гц

Тип коаксиального соединителя изме-

рительного порта по ГОСТ 13317-89

Максимальнодопустимыйуровень

переменной высокочастотной состав-

ляющей сигнала на входе измеритель-

ного порта, дБм

1)

+27

Максимально допустимый уровень

постоянной составляющей сигнала на

входе измерительного порта, В±35

Системный динамический диапазон

2)

в

диапазоне частот, дБ, не менее

от 9 до 100 кГц включ.101101101101101

св. 100 до 300 кГц включ.117117117117117

св. 300 кГц до 1 МГц включ.125125125125125

св. 1 до 10 МГц включ.130130130130130

св. 10 до 50 МГц включ.137137137137137

св. 50 МГц до 3 ГГц включ.140140140140140

св. 3,0 до 4,5 ГГц включ.140140140140140

св. 4,5 до 5,0 ГГц включ. -140140140140

св. 5,0 до 6,5 ГГц включ. -140140140140

св. 6,5 до 9,0 ГГц включ. - -136136136

св. 9 до 14 ГГц включ. - - -133133

св. 14 до 16 ГГц включ. - - - -130

св. 16 до 20 ГГц включ. - - - -126

26

Продолжение таблицы 5

Наименование характеристики

Значение характеристики модели анализатора

M9800AM9801AM9802AM9803AM9804A

Неисправленныехарактеристики

Направленность в диапазоне частот,

дБ, не менее

от 300 кГц до 10 МГц включ.2020202020

св. 10,0 МГц до 1,5 ГГц включ.2525252525

св. 1,5 до 3,0 ГГц включ.2525252525

св. 3,0 до 4,5 ГГц включ.2525252525

св. 4,5 до 6,0 ГГц включ. -25252525

св. 6,0 до 6,5 ГГц включ. -20202020

св. 6,5 до 9,0 ГГц включ. - -202020

св. 9 до 10 ГГц включ. - - -2020

св. 10 до 14 ГГц включ. - - -1515

св. 14 до 16 ГГц включ. - - - -15

св. 16 до 20 ГГц включ. - - - -15

Согласование источника в диапазоне

частот, дБ, не менее

от 300 кГц до 10 МГц включ.2020202020

св. 10,0 МГц до 1,5 ГГц включ.2525252525

св. 1,5 до 3,0 ГГц включ.2525252525

св. 3,0 до 4,5 ГГц включ.2525252525

св. 4,5 до 6,0 ГГц включ. -25252525

св. 6,0 до 6,5 ГГц включ. -20202020

св. 6,5 до 9,0 ГГц включ. - -202020

св. 9 до 10 ГГц включ. - - -2020

св. 10 до 14 ГГц включ. - - -1515

св. 14 до 16 ГГц включ. - - - -15

св. 16 до 20 ГГц включ. - - - -15

Согласование нагрузки в диапазоне

частот, дБ, не менее

от 300 кГц до 10 МГц включ.1515151515

св. 10,0 МГц до 1,5 ГГц включ.1717171717

св. 1,5 до 3,0 ГГц включ.1616161616

св. 3,0 до 4,5 ГГц включ.1111111111

св. 4,5 до 6,0 ГГц включ. -11111111

св. 6,0 до 6,5 ГГц включ. -11111111

св. 6,5 до 9,0 ГГц включ. - -111111

св. 9 до 10 ГГц включ. - - -1111

св. 10 до 14 ГГц включ. - - -1111

св. 14 до 16 ГГц включ. - - - -11

св. 16 до 20 ГГц включ. - - - - 8

27

Продолжение таблицы 5

Наименование характеристики

Значение характеристики модели анализатора

M9802AM9803AM9804A

0 0 0

5 5 5

10 10 10

9 9 9

- 7 7

- - 7

- - 4

-60

0,01

±4,0 ±4,0 ±4,0

±1,5 ±1,5 ±1,5

- ±1,5 ±1,5

- - ±1,5

- - ±2,0

M9800AM9801A

Максимальный уровень стабилизиро-

ванной мощности сигнала на выходе

измерительного порта в диапазоне ча-

стот, дБм, не менее

от 9 до 100 кГц включ.00

св. 100 до 300 кГц включ.55

св. 300 кГц до 1 МГц включ.55

св. 1 до 10 МГц включ.55

св. 10 до 50 МГц включ. 10 10

св. 50 МГц до 3 ГГц включ. 10 10

св. 3,0 до 4,5 ГГц включ. 10 10

св. 4,5 до 5,0 ГГц включ. - 10

св. 5,0 до 6,5 ГГц включ. - 10

св. 6,5 до 9,0 ГГц включ. - -

св. 9 до 14 ГГц включ. - -

св. 14 до 16 ГГц включ. - -

св. 16 до 20 ГГц включ. - -

Минимальный уровень стабилизиро-

ванной мощности сигнала на выходе

измерительного порта в диапазоне ча-

стот от 10 МГц до 20 ГГц включ., дБм,

не более

Дискретность установки уровня мощ-

ности, дБ, не более

Пределы допускаемой абсолютной по-

грешности установки уровня выход-

ной мощности, при выходном уровне

мощности 0 дБм в режиме шаговой

развёртки в диапазоне частот, дБ

от 9 до 100 кГц включ.±4,0±4,0

св. 100 кГц до 4,5 ГГц включ.±1,5±1,5

св. 4,5 до 6,5 ГГц включ. -±1,5

св. 6,5 до 9,0 ГГц включ. - -

св. 9 до 14 ГГц включ. - -

св. 14 до 15 ГГц включ. - -

св. 15 до 20 ГГц включ. - -

Линейность установки уровня выход-

ной мощности относительно уровня

при заданной мощности 0 дБм в диа-

пазоне частот, дБ, не более

от 9 кГц до 4,5 ГГц включ.±0,75±0,75

св. 4,5 ГГц до 6,5 ГГц включ. -±0,75

св. 6,5 ГГц до 9,0 ГГц включ. - -св.

9 ГГц до 10 ГГц включ. - -св. 10

ГГц до 14 ГГц включ. - -св. 14

ГГц до 20 ГГц включ. - -

±0,75 ±0,75 ±0,75

- ±0,75 ±0,75

- ±1,00 ±1,00

- - ±1,00

28

Продолжение таблицы 5

Наименование характеристики

Значение характеристики модели анализатора

M9800A

M9801A

M9802A

M9803A

M9804A

-101

-112

-120

-125

-127

-130

-----

-

-101

-112

-120

-125

-127

-130

----

-101

-112

-120

-125

-127

-130

-127

---

-101

-112

-120

-125

-127

-130

-127

-126

--

-101

-112

-120

-125

-127

-130

-127

-126

-123

-122

0,5

0,2

----

-

0,5

0,2

----

0,5

0,2

---

0,5

0,2

--

0,5

0,2

Средний уровень собственных шумов

приёмного тракта анализаторов по

входу измерительного порта при поло-

се пропускания 10 Гц в диапазоне ча-

стот, дБм, не более

от 9 кГц до 100 кГц включ.

св. 100 кГц до 300 кГц включ.

св. 300 кГц до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 50 МГц включ.

св. 50 МГц до 3 ГГц включ.

св. 3,0 до 4,5 ГГц включ.

св. 4,5 до 5,0 ГГц включ.

св. 5,0 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 14 ГГц включ.

св. 14 до 16 ГГц включ.

св. 16 до 20 ГГц включ.

Компрессия усиления приёмников при

входной мощности на измерительных

портах плюс 27 дБм, в диапазоне ча-

стот, дБ, не более

от 9 до 100 кГц включ.

св. 100,0 кГц до 4,5 ГГц включ.

св. 4,5 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 14 ГГц включ.

св. 14 до 15 ГГц включ.

св. 15 до 20 ГГц включ.

Пределы допускаемого среднего квад-

ратическогоотклоненияслучайной

составляющей погрешности измерения

амплитуды (шумы трассы) в полосе

частот,приполосе фильтра

ПЧ

3)

1 кГц, дБ СКЗ

4)

от 9 до 30 кГц включ.

св. 30 до 100 кГц включ.

св. 100,0 кГц до 4,5 ГГц включ.

св. 4,5 до 6,0 ГГц включ.

св. 6,0 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 10 ГГц включ.

св. 10 до 14 ГГц включ.

св. 14 до 20 ГГц включ.

±0,0050

±0,0030

±0,0015

------

±0,0050

±0,0030

±0,0015

±0,0020

----

±0,0050

±0,0030

±0,0015

±0,0020

---

±0,0050

±0,0030

±0,0015

±0,0020

±0,0030

-

±0,0050

±0,0030

±0,0015

±0,0020

±0,0030

29

Продолжение таблицы 5

Наименование характеристики

Значение характеристики модели анализатора

M9802AM9803AM9804A

M9800AM9801A

Пределы допускаемого среднего квад-

ратическогоотклоненияслучайной

составляющей погрешности измерения

фазы (шумы трассы) в полосе частот,

при полосе фильтра ПЧ 1 кГц, градус

СКЗ

от 9 до 30 кГц включ.±0,070±0,070

св. 30 до 100 кГц включ.±0,050±0,050

св. 100 до 300 кГц±0,035±0,035

св. 300 кГц до 4,5 ГГц включ.±0,010±0,010

св. 4,5 до 6 ГГц включ. -±0,010

св. 6 до 6,5 ГГц включ. - -

св. 6,5 до 9 ГГц включ.--

св. 9 до 10 ГГц включ.--

св. 10 до 14 ГГц включ.--

св. 14 до 20 ГГц включ.--

±0,070 ±0,070 ±0,070

±0,050 ±0,050 ±0,050

±0,035 ±0,035 ±0,035

±0,010 ±0,010 ±0,010

±0,020 ±0,020 ±0,020

- ±0,020 ±0,020

- ±0,030 ±0,030

- - ±0,030

30

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом

диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ.

Амплитуда, дБ, не более

Фаза, градус, не более

Уровень мощности на входе

измерительного порта, дБм

10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

±0,222

±0,041

±0,020

±0,016

±0,019

±0,022

±0,025

±0,034

±0,077

±0,120

±0,163

±0,207

±0,250

±0,294

±5,106

±0,219

±0,122

±0,100

±0,121

±0,142

±0,163

±0,219

±0,505

±0,794

±1,083

±1,375

±1,669

±1,967

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом

диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ.

Амплитуда, дБ, не более

Фаза, градус, не более

Уровень мощности на входе

измерительного порта, дБм

10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

±0,222

±0,041

±0,020

±0,016

±0,019

±0,022

±0,025

±0,034

±0,077

±0,120

±0,163

±0,207

±0,250

±0,294

±5,106

±0,219

±0,122

±0,100

±0,121

±0,142

±0,163

±0,219

±0,505

±0,794

±1,083

±1,375

±1,669

±1,967

31

Неравномерность

коэффициента пере-

дачи, дБ

Неравномерность

коэффициента пере-

дачи, дБ

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диапа-

зоне, при опорном уровне минус 20 дБм в диапазоне частот св. 30,6 МГц до 20 ГГц включ.

Амплитуда, дБ, не более

Фаза, градус, не более

Уровень мощности на входе

измерительного порта, дБм

10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

±0,217

±0,036

±0,015

±0,011

±0,014

±0,017

±0,020

±0,028

±0,072

±0,115

±0,158

±0,202

±0,245

±0,289

±5,072

±0,186

±0,089

±0,067

±0,088

±0,109

±0,130

±0,185

±0,472

±0,760

±1,050

±1,341

±1,635

±1,933

Исправленные характеристики анализаторов с использованием калибровочного набора

85032F при уровне выходной мощности минус 10 дБм

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента отра-

Диапазон частот

жения, дБ

Амплитуда, дБАмплитуда, дБ

от 0,009 до 50 МГц включ.494147±0,011±0,082

св. 0,05 до 3,00 ГГц включ.464046±0,021±0,021

св. 3 до 6 ГГц включ.403640±0,032±0,063

св. 6 до 9 ГГц включ.383538±0,054±0,074

Исправленные характеристики анализаторов с использованием калибровочного набора

85052D при уровне выходной мощности минус 10 дБм

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента отра-

Диапазон частот

жения, дБ

Амплитуда, дБАмплитуда, дБ

от 0,009 до 50 МГц включ.423742±0,003±0,136

св. 0,05 до 2,00 ГГц включ.423742±0,003±0,030

св. 2 до 8 ГГц включ.383138±0,004±0,010

св. 8 до 20 ГГц включ.363636±0,008±0,185

32

Неравномерность

коэффициента пере-

дачи, дБ

Продолжение таблицы 5

Исправленные характеристики анализаторов с использованием калибровочного набора

N4691D при уровне выходной мощности минус 10 дБм

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента отра-

Диапазон частот

жения, дБ

Амплитуда, дБАмплитуда, дБ

от 0,009 до 10 МГц включ.464138±0,050±0,081

св. 10 до 500 МГц включ.464140±0,050±0,056

св. 0,5 до 2,0 ГГц включ.474746±0,002±0,026

св. 2 до 8 ГГц включ.464544±0,030±0,042

св. 8 до 20 ГГц включ.434240±0,040±0,064

1)

дБм – дБ относительно 1 мВт;

2)

Системный динамический диапазон - разность между максимальной мощностью источника

сигнала и средним значением уровня шумов приемника при подключении к измерительным

портам согласованной нагрузки, полосе пропускания фильтра ПЧ 10 Гц, без усреднения, при

выполнении калибровки на изоляцию. Не включает эффектов перекрестных помех.

3)

ПЧ — промежуточная частота;

4)

СКЗ — среднее квадратическое значение.

эффициентаотраже-

ния

Таблица 6 – Пределы допускаемой абсолютной погрешности измерений коэффициентов

отражения и передачи в диапазоне частот анализаторов M9800A, M9801A, M9802A, M9803A,

M9804A

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85032F при уровне выходной

мощности минус 10 дБм

1)

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,009 досв. 0,05 досв. 3 досв. 6 до

50 МГц включ.

0±0,0042

0,1 ±0,0047

0,2 ±0,0054

0,4 ±0,0073

0,6 ±0,0099

0,8 ±0,0132

1 ±0,0172

3,00 ГГц включ.

±0,0056

±0,0063

±0,0071

±0,0094

±0,0124

±0,0163

±0,0209

6 ГГц включ.

±0,0106

±0,0115

±0,0126

±0,0158

±0,0203

±0,0260

±0,0330

9 ГГц включ.

±0,0136

±0,0149

±0,0164

±0,0206

±0,0262

±0,0333

±0,0418

33

Значение модуля ко-

эффициента передачи,

дБ

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85032F при уровне выходной

мощности минус 10 дБм

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 досв. 0,05 досв. 3 досв. 6 до

50,000 МГц включ. 3,00 ГГц включ. 6 ГГц включ. 9 ГГц включ.

10 ±0,125

0 ±0,104

-10 ±0,109

-20 ±0,112

-30 ±0,115

-40 ±0,119

-50 ±0,129

-60 ±0,188

-70 ±0,330

-80 ±0,817

-90 ±2,273

-100±5,758

±0,059±0,102±0,112

±0,038±0,082±0,099

±0,043±0,085±0,102

±0,046±0,089±0,105

±0,050±0,092±0,108

±0,053±0,095±0,111

±0,606±0,103±0,120

±0,104±0,146±0,162

±0,147±0,189±0,205

±0,192±0,234±0,251

±0,250±0,289±0,317

±0,395±0,424±0,516

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,009 досв. 0,05 до

50,000 МГц включ. 3,00 ГГц включ.

св. 3 до

6 ГГц включ.

св. 6 до

9 ГГц включ.

10 ±0,786

0 ±0,689

-10 ±0,710

-20 ±0,731

-30 ±0,752

-40 ±0,775

-50 ±0,846

-60 ±1,239

-70 ±2,207

-80 ±5,652

-90 ±17,403

-100 ±70,103

±0,348±0,636±0,748

±0,251±0,539±0,651

±0,271±0,553±0,662

±0,292±0,573±0,682

±0,313±0,594±0,703

±0,334±0,615±0,724

±0,390±0,671±0,780

±0,677±0,958±1,067

±0,967±1,248±1,357

±1,269±1,548±1,667

±1,660±1,925±2,116

±2,653±2,855±3,502

34

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

эффициентаотраже- амплитуды коэффициента отражения, дБ

ния

от 0,009 доcв. 0,05 досв. 2 досв. 8 до

50,000 МГц включ. 2,00 ГГц включ. 8 ГГц включ. 20 ГГц включ.

0 ±0,009

0,1 ±0,009

0,2 ±0,010

0,4 ±0,012

0,6 ±0,015

0,8 ±0,020

1 ±0,025

±0,009±0,014±0,017

±0,009±0,014±0,018

±0,010±0,015±0,019

±0,012±0,019±0,025

±0,015±0,025±0,033

±0,019±0,034±0,044

±0,025±0,044±0,059

эффициентаотраже-

ния

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,009 доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ.

0,01±53,925

0,02±23,954

0,05 ±9,488

0,1 ±4,870

0,2 ±2,630

0,4 ±1,628

0,6 ±1,399

0,8 ±1,365

1 ±1,408

2,00 ГГц включ.

±53,869

±23,918

±9,455

±4,837

±2,597

±1,595

±1,366

±1,332

±1,375

8 ГГц включ.

±180,000

±40,495

±15,235

±7,755

±4,190

±2,655

±2,360

±2,376

±2,516

20 ГГц включ.

±180,000

±55,670

±19,532

±9,899

±5,364

±2,435

±3,084

±3,127

±3,328

погрешности измерений коэффициентов передачи в

калибровочного набора 85052D при уровне выходной

Пределы допускаемой абсолютной

диапазоне частот с использованием

мощности минус 10 дБм

эффициента передачи,

дБ

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 доcв. 0,05 досв. 2 досв. 8 до

50,000 МГц включ. 2,00 ГГц включ.8 ГГц включ.20 ГГц включ.

10 ±0,174

0 ±0,154

-10 ±0,158

-20 ±0,161

-30 ±0,164

-40 ±0,167

-50 ±0,177

-60 ±0,232

-70 ±0,362

-80 ±0,832

-90 ±2,278

-100±5,759

±0,064±0,138±0,227

±0,043±0,117±0,207

±0,047±0,119±0,207

±0,050±0,122±0,210

±0,054±0,125±0,213

±0,057±0,129±0,217

±0,065±0,137±0,225

±0,108±0,180±0,267

±0,151±0,223±0,310

±0,196±0,268±0,360

±0,254±0,333±0,466

±0,397±0,527±0,884

35

Продолжение таблицы 6

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,009 досв. 0,05 досв. 2 досв. 8 до

50,000 МГц включ. 2,00 ГГц включ. 8 ГГц включ. 20 ГГц включ.

10 ±1,117

0 ±1,020

-10 ±1,037

-20 ±1,057

-30 ±1,078

-40 ±1,101

-50 ±1,168

-60 ±1,539

-70 ±2,427

-80 ±5,759

-90 ±17,446

-100 ±70,146

±0,379±0,872±1,478

±0,282±0,775±1,381

±0,298±0,779±1,372

±0,319±0,798±1,389

±0,340±0,818±1,411

±0,361±0,840±1,432

±0,417±0,896±1,488

±0,704±1,183±1,775

±0,994±1,473±2,070

±1,296±1,781±2,414

±1,685±2,223±3,146

±2,672±3,577±6,144

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4691D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

ния от 0,009 до

10,000 МГц

включ.

0±0,006

0,1 ±0,007

0,2 ±0,008

0,4 ±0,010

0,6 ±0,014

0,8 ±0,018

1 ±0,022

cв. 0,01 до

0,50 ГГц

включ.

±0,006

±0,007

±0,008

±0,010

±0,013

±0,017

±0,022

св. 0,5 досв. 2 досв. 8 до

2,0 ГГц 8 ГГц 20 ГГц

включ. включ. включ.

±0,005±0,006±0,008

±0,006±0,007±0,008

±0,006±0,007±0,010

±0,007±0,009±0,012

±0,009±0,011±0,016

±0,011±0,014±0,019

±0,013±0,017±0,024

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

ния от 0,009 до

10,000 МГц

включ.

0,01±31,365

0,02±15,353

0,05 ±6,395

0,1 ±3,468

0,2 ±2,041

0,4 ±1,399

0,6 ±1,250

0,8 ±1,226

1 ±1,251

cв. 0,01 до

0,50 ГГц

включ.

±31,326

±15,319

±6,362

±3,435

±2,008

±1,366

±1,217

±1,193

±1,218

св. 0,5 до

2,0 ГГц

включ.

±27,509

±13,496

±5,521

±2,898

±1,602

±0,987

±0,814

±0,751

±0,733

св. 2 до

8 ГГц

включ.

±32,658

±15,846

±6,494

±3,433

±1,927

±1,218

±1,024

±0,960

±0,947

св. 8 до

20 ГГц

включ.

±50,594

±22,982

±9,273

±4,872

±2,714

±1,703

±1,428

±1,338

±1,321

36

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4691D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

дБ от 0,009 до

10,000 МГц

включ.

10±0,120

0±0,100

-10±0,102

-20±0,105

-30±0,109

-40±0,112

-50±0,123

-60±0,182

-70±0,326

-80±0,815

-90±2,273

-100±5,758

cв. 0,01 до

0,50 ГГц

включ.

±0,090

±0,069

±0,073

±0,076

±0,079

±0,082

±0,091

±0,134

±0,177

±0,221

±0,277

±0,415

св. 0,5 досв. 2 досв. 8 до

2,0 ГГц 8 ГГц 20 ГГц

включ. включ. включ.

±0,059±0,078±0,104

±0,038±0,057±0,084

±0,043±0,062±0,087

±0,046±0,065±0,090

±0,049±0,068±0,093

±0,053±0,071±0,096

±0,061±0,080±0,105

±0,104±0,123±0,148

±0,147±0,166±0,192

±0,192±0,212±0,246

±0,250±0,282±0,373

±0,394±0,493±0,837

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 0,009 доcв. 0,01 досв. 0,5 досв. 2 досв. 8 до

10,000 МГц 0,50 ГГц 2,0 ГГц 8 ГГц 20 ГГц

включ.включ.включ.включ.включ.

10 ±0,756 ±0,554 ±0,347 ±0,474 ±0,650

0 ±0,659 ±0,457 ±0,250 ±0,377 ±0,553

-10 ±0,666 ±0,469 ±0,270 ±0,394 ±0,562

-20 ±0,686 ±0,490 ±0,291 ±0,415 ±0,582

-30 ±0,707 ±0,511 ±0,312 ±0,436 ±0,603

-40 ±0,730 ±0,532 ±0,333 ±0,457 ±0,624

-50 ±0,802 ±0,588 ±0,389 ±0,513 ±0,680

-60 ±1,198 ±0,878 ±0,676 ±0,800 ±0,968

-70 ±2,179 ±1,164 ±0,966 ±1,091 ±1,266

-80 ±5,639 ±1,465 ±1,268 ±1,404 ±1,636

-90 ±17,398 ±1,846 ±1,659 ±1,875 ±2,504

-100±70,097±2,794±2,652±3,338±5,799

37

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,009 досв. 0,05 досв. 3 до

50,000 МГц включ. 3,00 ГГц включ. 4 ГГц включ.

эффициентаотраже-

ния

0 ±0,009 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,021 ±0,021

0,4 ±0,018 ±0,029 ±0,029

0,6 ±0,024 ±0,038 ±0,038

0,8 ±0,031 ±0,051 ±0,051

1 ±0,040 ±0,065 ±0,065

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,009 досв. 0,05 досв. 3 до

50,000 МГц включ.

0,01±55,385

0,02 ±24,882

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,243

0,8 ±2,208

1±2,251

3,00 ГГц включ.

±180,000

±55,796

±20,045

±10,514

±6,006

±4,036

±3,621

±3,596

±3,726

4 ГГц включ.

±180,000

±32,391

±20,045

±10,514

±6,006

±4,036

±3,621

±3,596

±3,726

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 досв. 0,05 досв. 3 до

50,000 МГц включ.

10±0,216

0±0,196

-10±0,199

-20±0,203

-30±0,206

-40±0,209

-50±0,219

-60±0,271

-70±0,392

-80±0,846

-90±2,283

-100±5,760

3,00 ГГц включ.

±0,194

±0,174

±0,171

±0,174

±0,177

±0,180

±0,188

±0,231

±0,273

±0,317

±0,369

±0,488

4 ГГц включ.

±0,211

±0,191

±0,188

±0,190

±0,194

±0,197

±0,205

±0,247

±0,290

±0,333

±0,385

±0,501

38

Продолжение таблицы 6

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,009 до

50,000 МГц включ.

10 ±1,403

0 ±1,305

-10 ±1,318

-20 ±1,338

-30 ±1,359

-40 ±1,381

-50 ±1,446

-60 ±1,805

-70 ±2,636

-80 ±5,864

-90 ±17,489

-100 ±70,188

св. 0,05 до

3,00 ГГц включ.

±1,255

±1,157

±1,128

±1,144

±1,165

±1,186

±1,242

±1,529

±1,818

±2,115

±2,473

±3,302

св. 3 до

4 ГГц включ.

±1,367

±1,269

±1,240

±1,256

±1,277

±1,298

±1,354

±1,641

±1,930

±2,227

±2,582

±3,394

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределыдопускаемойабсолютнойпогрешностиизмерений

амплитуды коэффициента отражения, дБ

нияот 0,009 до

50,000 МГц включ.

0 ±0,009

0,1 ±0,010

0,2 ±0,013

0,4 ±0,018

0,6 ±0,024

0,8 ±0,031

1 ±0,040

св. 0,05 до

3,00 ГГц включ.

±0,017

±0,019

±0,021

±0,029

±0,038

±0,051

±0,065

св. 3,0 до

6,5 ГГц включ.

±0,017

±0,019

±0,023

±0,031

±0,042

±0,055

±0,071

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,009 досв. 0,05 досв. 3,0 до

50,000 МГц включ. 3,00 ГГц включ. 6,5 ГГц включ.

0,01 ±55,385

0,02 ±24,882

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,243

0,8 ±2,208

1±2,251

±180,000

±55,796

±20,045

±10,514

±6,006

±4,036

±3,621

±3,596

±3,726

±180,000

±56,398

±20,403

±10,856

±6,343

±4,372

±3,958

±3,932

±4,062

39

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 досв. 0,05 досв. 3,0 до

50,000 МГц включ. 3,00 ГГц включ. 6,5 ГГц включ.

10 ±0,216 ±0,194 ±0,261

0 ±0,196 ±0,174 ±0,240

-10 ±0,199 ±0,171 ±0,238

-20 ±0,203 ±0,174 ±0,240

-30 ±0,206 ±0,177 ±0,242

-40 ±0,209 ±0,180 ±0,245

-50 ±0,219 ±0,188 ±0,254

-60 ±0,271 ±0,231 ±0,297

-70 ±0,392 ±0,273 ±0,339

-80 ±0,846 ±0,317 ±0,382

-90 ±2,283 ±0,369 ±0,432

-100±5,760±0,488±0,542

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,009 до

50,000 МГц включ.

10 ±1,403

0 ±1,305

-10 ±1,318

-20 ±1,338

-30 ±1,359

-40 ±1,381

-50 ±1,446

-60 ±1,805

-70 ±2,636

-80 ±5,864

-90 ±17,489

-100 ±70,188

св. 0,05 до

3,00 ГГц включ.

±1,255

±1,157

±1,128

±1,144

±1,165

±1,186

±1,242

±1,529

±1,818

±2,115

±2,473

±3,302

св. 3,0 до

6,5 ГГц включ.

±1,703

±1,605

±1,576

±1,592

±1,613

±1,634

±1,690

±1,977

±2,266

±2,562

±2,910

±3,677

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

50,000 МГц

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,009 до

св. 0,05 досв. 3 досв. 6 до

вк

л

юч.

3,00 ГГц включ. 6 ГГц включ. 9 ГГц включ.

±0,017±0,017±0,017

±0,019±0,019±0,020

±0,021±0,023±0,023

±0,029±0,031±0,032

±0,038±0,042±0,043

±0,051±0,055±0,056

±0,065±0,071±0,072

0 ±0,009

0,1 ±0,010

0,2 ±0,013

0,4 ±0,018

0,6 ±0,024

0,8 ±0,031

1 ±0,040

Продолжение таблицы 6

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

40

св. 6 до

9 ГГц включ.

эффициентаотраже-

ния

коэффициента отражения, градус

от 0,009 до

50,000 МГц

включ.

св. 0,05 досв. 3 до

3,00 ГГц включ. 6 ГГц включ.

0,01 ±55,385

0,02 ±24,882

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,243

0,8 ±2,208

1±2,251

±180,000

±55,796

±20,045

±10,514

±6,006

±4,036

±3,621

±3,596

±3,726

±180,000

±56,398

±20,403

±10,856

±6,343

±4,372

±3,958

±3,932

±4,062

±180,000

±57,748

±20,735

±11,030

±6,445

±4,442

±4,018

±3,989

±4,119

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

50,000 МГц

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 до

св. 0,05 досв. 3 до 6 ГГцсв. 6 до 9 ГГц

вк

лю

ч.

3,00 ГГц включ. включ. включ.

10 ±0,216

0 ±0,196

-10 ±0,199

-20 ±0,203

-30 ±0,206

-40 ±0,209

-50 ±0,219

-60 ±0,271

-70 ±0,392

-80 ±0,846

-90 ±2,283

-100±5,760

±0,194±0,261±0,264

±0,174±0,240±0,243

±0,171±0,238±0,241

±0,174±0,240±0,243

±0,177±0,243±0,246

±0,180±0,246±0,249

±0,188±0,255±0,257

±0,231±0,297±0,300

±0,273±0,339±0,342

±0,317±0,382±0,386

±0,369±0,432±0,444

±0,488±0,542±0,610

50,000 МГц

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

эффициента передачи, коэффициента передачи, градус

дБ

от 0,009 до

св. 0,05 досв. 3 досв. 6 до

включ.

3,00 ГГц включ.6 ГГц включ.9 ГГц включ.

10 ±0,264 ±1,255 ±1,703 ±1,723

0 ±0,243 ±1,157 ±1,605 ±1,625

-10 ±0,241 ±1,128 ±1,576 ±1,596

±1,144±1,592±1,612

±1,165±1,613±1,633

±1,186±1,634±1,654

±1,242±1,690±1,710

±1,529±1,977±1,997

±1,818±2,266±2,286

±2,115±2,562±2,589

±2,473±2,910±2,991

±3,302±3,677±4,158

-20 ±0,243

-30 ±0,246

-40 ±0,249

-50 ±0,257

-60 ±0,300

-70 ±0,342

-80 ±0,386

-90 ±0,444

-100 ±0,610

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм

41

св. 0,05 до

2,00 ГГц включ.

св. 2 до

8 ГГц включ.

св. 8 до

14 ГГц включ.

св. 0,05 до

2,00 ГГц включ.

св. 2 до

8 ГГц включ.

св. 8 до

14 ГГц включ.

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

ния от 0,009 до

50,000 МГц

включ.

0±0,009

0,1 ±0,010

0,2 ±0,013

0,4 ±0,018

0,6 ±0,024

0,8 ±0,031

1 ±0,040

±0,016

±0,018

±0,021

±0,028

±0,038

±0,050

±0,065

±0,017

±0,019

±0,023

±0,031

±0,042

±0,055

±0,071

±0,017

±0,021

±0,025

±0,036

±0,050

±0,068

±0,089

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

ния от 0,009 до

50,000 МГц

включ.

0,01±55,443

0,02±24,880

0,05±10,344

0,1 ±5,717

0,2 ±3,474

0,4 ±2,471

0,6 ±2,242

0,8 ±2,208

1 ±2,251

±180,000

±54,664

±19,753

±10,360

±5,915

±3,974

±3,567

±3,545

±3,676

±180,000

±56,396

±20,401

±10,855

±6,342

±4,371

±3,957

±3,931

±4,062

±180,000

±58,661

±21,265

±11,559

±7,015

±5,104

±4,774

±4,840

±5,064

эффициентапереда-

чи, дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 до

50,000 МГц

включ.

св. 0,05 досв. 2 досв. 8 до

2,00 ГГц включ. 8 ГГц включ. 14 ГГц включ.

10 ±0,216 ±0,192 ±0,261 ±0,338

0 ±0,196 ±0,172 ±0,240 ±0,318

-10 ±0,199 ±0,169 ±0,238 ±0,311

-20 ±0,203 ±0,171 ±0,240 ±0,313

-30 ±0,206 ±0,174 ±0,243 ±0,316

-40 ±0,209 ±0,177 ±0,246 ±0,319

-50 ±0,219 ±0,186 ±0,255 ±0,327

-60 ±0,271 ±0,228 ±0,297 ±0,369

-70 ±0,392 ±0,271 ±0,339 ±0,411

-80 ±0,846 ±0,314 ±0,383 ±0,454

-90 ±2,283 ±0,367 ±0,441 ±0,513

-100±5,760±0,486±0,608±0,690

42

св. 0,05 до

2,00 ГГц включ.

св. 2 до

8 ГГц включ.

св. 8 до

14 ГГц включ.

св. 8 до

18 ГГц включ.

Продолжение таблицы 6

Значение модуля ко-

эффициентапереда-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

чи, дБ от 0,009 до

50,000 МГц

включ.

10±1,403

0±1,305

-10±1,318

-20±1,338

-30±1,359

-40±1,381

-50±1,446

-60±1,805

-70±2,636

-80±5,864

-90 ±17,489

-100±70,188

±1,237

±1,140

±1,111

±1,127

±1,147

±1,169

±1,224

±1,511

±1,800

±2,098

±2,456

±3,288

±1,703

±1,605

±1,576

±1,592

±1,613

±1,634

±1,690

±1,977

±2,267

±2,569

±2,972

±4,143

±2,230

±2,132

±2,073

±2,086

±2,106

±2,128

±2,183

±2,470

±2,760

±3,064

±3,475

±4,734

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

50,000 МГц

амплитуды коэффициента отражения, дБ

от 0

,

009 до

cв. 0,05 досв. 2 досв. 8 до

вк

лю

ч.

2,00 ГГц включ. 8 ГГц включ. 18 ГГц включ.

0 ±0,009

0,1 ±0,010

0,2 ±0,013

0,4 ±0,018

0,6 ±0,024

0,8 ±0,031

1 ±0,040

±0,016±0,017±0,017

±0,019±0,019±0,021

±0,021±0,023±0,025

±0,028±0,031±0,036

±0,038±0,042±0,051

±0,050±0,055±0,068

±0,065±0,071±0,089

эффициентаотраже-

ния

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,009 до

50,000 МГц

включ.

cв. 0,05 досв. 2 до

2,00 ГГц включ. 8 ГГц включ.

0,01 ±55,385

0,02 ±24,882

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,243

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,975

±3,568

±3,545

±3,676

±180,000

±56,398

±20,403

±10,856

±6,343

±4,372

±3,958

±3,932

±4,062

±180,000

±58,664

±21,267

±11,560

±7,017

±5,105

±4,775

±4,841

±5,064

43

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм

Значение мо-

дуля коэффи-

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента передачи, дБ

циентапере-от 0,009 до

дачи, дБ 50,000 МГц включ.

св. 0,05 до

2,00 ГГц включ.

св. 2 до 8 ГГц

включ.

св. 8 до 18 ГГц

включ.

10 ±0,216 ±0,192 ±0,261 ±0,356

0 ±0,196 ±0,172 ±0,240 ±0,333

-10 ±0,199 ±0,169 ±0,238 ±0,326

-20 ±0,203 ±0,171 ±0,240 ±0,328

-30 ±0,206 ±0,174 ±0,243 ±0,331

-40 ±0,209 ±0,177 ±0,246 ±0,334

-50 ±0,219 ±0,186 ±0,255 ±0,342

-60 ±0,271 ±0,228 ±0,297 ±0,384

-70 ±0,392 ±0,271 ±0,339 ±0,426

-80 ±0,846 ±0,314 ±0,383 ±0,474

-90 ±2,283 ±0,367 ±0,441 ±0,566

-100±5,760±0,486±0,608±0,942

Значение мо- Пределы допускаемой абсолютной погрешности измерений фазы

дуля коэффи-

циентапере-от 0,009 до

дачи, дБ

50,000 МГц включ.

коэффициента передачи, градус

св. 0,05 досв. 2 до 8 ГГц

2,00 ГГц включ.включ.

св. 8 до 18 ГГц

включ.

эффициентаотраже-

ния

10 ±1,403 ±1,237 ±1,703 ±2,335

0 ±1,305 ±1,140 ±1,605 ±2,238

-10 ±1,318 ±1,111 ±1,576 ±2,179

-20 ±1,338 ±1,127 ±1,592 ±2,192

-30 ±1,359 ±1,147 ±1,613 ±2,212

-40 ±1,381 ±1,169 ±1,634 ±2,233

-50 ±1,446 ±1,224 ±1,69 ±2,289

-60 ±1,805 ±1,511 ±1,977 ±2,576

-70 ±2,636 ±1,800 ±2,267 ±2,869

-80 ±5,864 ±2,098 ±2,569 ±3,200

-90 ±17,489 ±2,456 ±2,972 ±3,845

-100±70,188±3,288±4,143±6,568

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,009 до

50,000 МГц

включ.

cв. 0,05 досв. 2 досв. 8 до

2,00 ГГц включ. 8 ГГц включ. 20 ГГц включ.

0±0,009

0,1 ±0,01

0,2±0,013

0,4±0,018

0,6±0,024

0,8±0,031

1±0,04

±0,016 ±0,017 ±0,017

±0,019 ±0,019 ±0,021

±0,021 ±0,023 ±0,026

±0,028 ±0,031 ±0,039

±0,038 ±0,042 ±0,056

±0,05 ±0,055 ±0,076

±0,065±0,071±0,1

44

св. 8 до

20 ГГц включ.

эффициентаотраже-

ния

Продолжение таблицы 6

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,009 до

50,000 МГц

включ.

cв. 0,05 досв. 2 до

2,00 ГГц включ. 8 ГГц включ.

0,01 ±55,385

0,02 ±24,882

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,243

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,975

±3,568

±3,545

±3,676

±180,000

±56,398

±20,403

±10,856

±6,343

±4,372

±3,958

±3,932

±4,062

±180,000

±59,336

±21,648

±11,936

±7,416

±5,559

±5,284

±5,406

±5,686

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,009 до

50,000 МГц

включ.

св. 0,05 досв. 2 до 8 ГГцсв. 8 до 20 ГГц

2,00 ГГц включ. включ. включ.

50,000 МГц

10 ±0,216 ±0,192 ±0,261 ±0,406

0 ±0,196 ±0,172 ±0,240 ±0,386

-10 ±0,199 ±0,169 ±0,238 ±0,376

-20 ±0,203 ±0,171 ±0,240 ±0,378

-30 ±0,206 ±0,174 ±0,243 ±0,381

-40 ±0,209 ±0,177 ±0,246 ±0,384

-50 ±0,219 ±0,186 ±0,255 ±0,392

-60 ±0,271 ±0,228 ±0,297 ±0,433

-70 ±0,392 ±0,271 ±0,339 ±0,475

-80 ±0,846 ±0,314 ±0,383 ±0,522

-90 ±2,283 ±0,367 ±0,441 ±0,609

-100±5,760±0,486±0,608±0,969

Значение модуля ко- Пределы допускаемой абсолютной погрешности измерений фазы

эффициента передачи, коэффициента передачи, градус

дБ

от 0,009 до

св. 0,05 досв. 2 до 8 ГГцсв. 8 до 20 ГГц

включ.

2,00 ГГц включ.включ.включ.

10 ±1,403 ±1,237 ±1,703 ±2,70

±1,305 ±1,14 ±1,605 ±2,602

±1,318 ±1,111 ±1,576 ±2,522

±1,338 ±1,127 ±1,592 ±2,533

±1,359 ±1,147 ±1,613 ±2,553

±1,381 ±1,169 ±1,634 ±2,574

±1,446 ±1,224 ±1,690 ±2,630

±1,805 ±1,511 ±1,977 ±2,917

±2,636 ±1,800 ±2,267 ±3,210

±5,864 ±2,098 ±2,569 ±3,537

±17,489 ±2,456 ±2,972 ±4,154

±70,188 ±3,288 ±4,143 ±6,769

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

45

cв. 0,5 до

2,0 ГГц включ.

св. 2 до

6 ГГц включ.

св. 6 до

18 ГГц включ.

cв, 0,5 до

2,0 ГГц включ.

св. 2 до

6 ГГц включ.

св. 6 до

18 ГГц включ.

диапазоне частот с использованием калибровочного набора 85054B при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

ния от 0,009 до

500,000 МГц

включ.

0±0,005

0,1 ±0,005

0,2 ±0,006

0,4 ±0,007

0,6 ±0,009

0,8 ±0,011

1 ±0,014

±0,005

±0,006

±0,007

±0,009

±0,011

±0,014

±0,009

±0,010

±0,012

±0,016

±0,021

±0,027

±0,009

±0,010

±0,011

±0,015

±0,021

±0,029

±0,038

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

нияот 0,009 до

500 МГц включ.

0,01±27,315

±0,02±13,388

±0,05 ±5,459

±0,1 ±2,855

±0,2 ±1,576

±0,4 ±0,985

±0,6 ±0,834

±0,8 ±0,793

±1 ±0,796

cв, 0,5 до

2 ГГц включ.

±27,277

±13,354

±5,426

±2,822

±1,543

±0,952

±0,801

±0,760

±0,763

св. 2 до

6 ГГц включ.

±58,750

±25,440

±10,054

±5,168

±2,803

±1,751

±1,517

±1,488

±1,541

св. 6 до

18 ГГц включ.

±64,276

±26,985

±10,714

±5,595

±3,154

±2,142

±1,991

±2,055

±2,205

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85054B при уровне выходной

мощности минус 10 дБм

Значение мо-

дуля коэффи-

циентапере-

дачи, дБ

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента передачи, дБ

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

0

10

от 0,009 до

500,000 МГц

включ.

±5,757

±2,271

±0,811

±0,316

±0,169

±0,108

±0,097

±0,094

±0,091

±0,087

±0,083

±0,103

±0,388

±0,242

±0,184

±0,139

±0,095

±0,052

±0,044

±0,040

±0,037

±0,034

±0,029

±0,050

±0,419

±0,282

±0,227

±0,182

±0,139

±0,096

±0,088

±0,085

±0,081

±0,078

±0,074

±0,095

±0,855

±0,411

±0,295

±0,242

±0,199

±0,156

±0,148

±0,144

±0,141

±0,138

±0,135

±0,155

46

cв, 0,5 до

2,0 ГГц включ.

св. 2 до

6 ГГц включ.

св. 6 до

18 ГГц включ.

cв, 0,5 до

2,0 ГГц включ.

св. 2 до

6 ГГц включ.

св. 6 до

18 ГГц включ.

Продолжение таблицы 6

Значение мо-

дуля коэффи-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

циентапере-

дачи, дБ

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

0

10

от 0,009 до

500 МГц включ.

±70,085

±17,387

±5,611

±2,120

±1,113

±0,708

±0,634

±0,611

±0,589

±0,568

±0,547

±0,644

cв, 0,5 до

2 ГГц включ.

±2,613

±1,607

±1,212

±0,909

±0,620

±0,332

±0,277

±0,256

±0,235

±0,213

±0,192

±0,289

св. 2 до

6 ГГц включ.

±2,822

±1,882

±1,503

±1,202

±0,913

±0,626

±0,570

±0,549

±0,528

±0,507

±0,491

±0,588

св. 6 до

18 ГГц включ.

±5,935

±2,769

±1,966

±1,610

±1,314

±1,026

±0,970

±0,949

±0,928

±0,908

±0,895

±0,992

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85054D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

ния от 0,009 до

500,000 МГц

включ.

0±0,011

±0,1 ±0,011

±0,2 ±0,012

±0,4 ±0,014

±0,6 ±0,017

±0,8 ±0,021

±1 ±0,026

±0,011

±0,012

±0,014

±0,017

±0,021

±0,026

±0,016

±0,017

±0,018

±0,022

±0,027

±0,034

±0,043

±0,021

±0,022

±0,024

±0,030

±0,038

±0,050

±0,065

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

ния от 0,009 до

500,000 МГц

включ.

0,01±180,000

±0,02 ±32,195

±0,05 ±12,475

±0,1 ±6,361

±0,2 ±3,383

±0,4 ±1,998

±0,6 ±1,629

±0,8 ±1,513

±1±1,500

±180,000

±32,156

±12,441

±6,328

±3,350

±1,965

±1,595

±1,480

±1,467

±180,000

±55,635

±19,484

±9,810

±5,191

±3,094

±2,574

±2,449

±2,481

±180,000

±25,352

±12,727

±6,840

±4,246

±3,669

±3,595

±3,723

47

cв, 0,5 до

2,0 ГГц включ.

св. 2 до

6 ГГц включ.

св. 6 до

18 ГГц включ.

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85054D при уровне выходной

мощности минус 10 дБм

Значение мо-

дуля коэффи-

циентапере-

дачи, дБ

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента передачи, дБ

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

0

10

от 0,009 до

500,000 МГц

включ.

±5,759

±2,278

±0,833

±0,364

±0,236

±0,181

±0,171

±0,168

±0,165

±0,161

±0,157

±0,178

±0,400

±0,258

±0,201

±0,156

±0,113

±0,070

±0,062

±0,058

±0,055

±0,052

±0,048

±0,069

±0,447

±0,318

±0,264

±0,220

±0,177

±0,135

±0,126

±0,123

±0,120

±0,117

±0,115

±0,135

±0,892

±0,480

±0,377

±0,328

±0,285

±0,242

±0,234

±0,231

±0,228

±0,225

±0,226

±0,246

Значение мо-

дуля коэффи-

циентапере-

дачи, дБ

500,000 МГц

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 0,009 до

cв, 0,5 досв. 2 досв. 6 до

вк

лю

ч.

2,0 ГГц включ. 6 ГГц включ. 18 ГГц включ.

-100 ±70,150 ±2,696 ±3,017 ±6,204

-90 ±17,450 ±1,718 ±2,128 ±3,249

-80 ±5,769 ±1,331 ±1,759 ±2,533

-70 ±2,448 ±1,029 ±1,460 ±2,192

-60 ±1,565 ±0,739 ±1,170 ±1,898

-50 ±1,195 ±0,452 ±0,883 ±1,610

-40 ±1,129 ±0,396 ±0,828 ±1,554

-30 ±1,106 ±0,375 ±0,807 ±1,533

-20 ±1,085 ±0,354 ±0,786 ±1,512

-10 ±1,064 ±0,333 ±0,766 ±1,495

0 ±1,048 ±0,317 ±0,763 ±1,510

10 ±1,145 ±0,414 ±0,860 ±1,608

1)

дБм – дБ относительно 1 мВт.

48

от 9 до 4,5·10

6

от 9 до 6,5·10

6

от 9 до 9,0·10

6

от 9 до 14,0·10

6

от 9 до 20·,010

6

Таблица 7 – Метрологические характеристики анализаторов моделей M9800A, M9801A,

M9802A, M9803A, M9804A, M9805A при работе в режиме анализатора спектра (характеристи-

ки при работе в режиме анализатора спектра (при установленном аппаратном обеспечении

Значение

анализатора спектра 09x совместно с ПО S95090A))

Наименование характеристики

Диапазон рабочих частот моделей ана-

лизатора, кГц

M9800A

M9801A

M9802A

M9803A

M9804A

Диапазон установки полосы обзора мо-

делей анализатора, кГц

M9800A

M9801A

M9802A

M9803A

M9804A

Дискретность установки частоты, Гц

от 9 до 4,5·10

6

от 9 до 6,5·10

6

от 9 до 9,0·10

6

от 9 до 14,0·10

6

от 9 до 20,0·10

6

1

Диапазон установки количества точек

измерительной трассыот 11 до 100001

Диапазон установки ширины полосы

от 10 до 3·10

6

пропусканияузкополосногофильтра

промежуточной частоты (RBW) с ша-

гом 10 %, по уровню минус 3 дБ, Гц

Диапазон установки ширины полосы

пропускания видеофильтра (VBW) с

шагом 10 %, Гц

Тип запуска

от 10 до 3·10

6

непрерывный, однократный, групповой, вручную,

внешний

Диапазон установки времени задержки

запуска, с

от 0 до 3

Дискретность установки задержки за-

пуска, с3·10

-6

Диапазон измерения

сти, дБм

1)

уровней мощно- от среднего уровня собственных шумов до макси-

мально допустимого уровня переменной высокоча-

стотной составляющей сигнала на входе анализатора

от 0,001 до 500

0,001

Диапазон установки логарифмической

шкалы уровня мощности, дБ/деление

Минимальный шаг установки логариф-

мической шкалы уровня мощности, дБ

Максимально допустимый уровень пе-

ременной высокочастотной составляю-

щей сигнала на входе анализатора, дБм

27

Пределы допускаемой абсолютной по-

грешности измерения уровня мощности

в диапазоне частот, дБ

от 9 кГц до 10 МГц включ.±0,15

св. 10 МГц до 20 ГГц включ. ±0,1

49

Значение

1,433

1,329

1,377

1,785

2,323

-114

-125

-138

-140

-144

-142

-141

-140

-137

-136

Продолжение таблицы 7

Наименование характеристики

Коэффициент стоячей волны по напря-

жению (КСВН) измерительного порта в

диапазоне частот

от 300 кГц до 10 МГц включ.

св. 10,0 МГц до 1,5 ГГц включ.

св. 1,5 до 3,0 ГГц включ.

св. 3,0 до 4,5 ГГц включ.

св. 4,5 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 10 ГГц включ.

св. 10 до 14 ГГц включ.

св. 14 до 16 ГГц включ.

св. 16 до 20 ГГц включ.

Средний уровень собственных шумов

приёмного тракта анализатора по входу

измерительного порта, в диапазоне ча-

стот, дБм/Гц

2)

от 9 кГц до 100 кГц включ.

св. 100 до 300 кГц включ.

св. 0,3 до 1,0 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 100 МГц включ.

св. 0,1 до 4,5 ГГц включ.

св. 4,5 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 14 ГГц включ.

св. 14 до 16 ГГц включ.

св. 16 до 20 ГГц включ.

1)

дБм – дБ относительно 1 мВт;

2)

дБм/Гц - мощность на несущей частоте.

50

±1·10

-6

тип IX, розет-

ка (3,5 мм)

2,4 мм,

розетка

1,85 мм,

розетка

Таблица 8 – Метрологические характеристики анализаторов моделей M9805A, M9806A,

M9807A, M9808A

Наименование характеристикиЗначение характеристики модели анализатора

M9805AM9806AM9807AM9808A

Нижняя граница диапазона ча-

стот, кГц100

Верхняя граница диапазона ча-

стот, ГГц26,5324453

Разрешение по частоте, Гц, не

более1

2

4

6

1

Пределы допускаемой относи-

тельной погрешности установки

частоты опорного генератора

Количество измерительных пор-

тов

опция 200

опция 400

опция 600

Дискретность установки частоты,

Гц, не более

Диапазонустановкизначений

ширины фильтра промежуточной

частоты приёмника, Гц

от 10 до 3·10

-6

МГц

Тип коаксиального соединителя

измерительногопортапо

ГОСТ 13317-89

тип IX,

розетка

(3,5 мм)

Максимально допустимый уро-

вень переменной (ВЧ) составля-

ющей сигнала на входе измери-

тельного порта, дБм

1)

27

Максимально допустимый уро-

вень постоянной составляющей

сигнала на входе измерительного

порта, В±35

51

Продолжение таблицы 8

Наименование характеристики

Значение характеристики модели анализатора

M9807AM9808A

M9805AM9806A

Системный динамический диа-

пазон в диапазоне частот, дБ, не

менее

от 100 до 300 кГц включ.9898

св. 300 кГц до 1 МГц включ. 117 117

св. 1 до 10 МГц включ. 125 125

св. 10 до 50 МГц включ. 137 137

св. 50 МГц до 6,5 ГГц включ. 140 140

св. 6,5 до 8,0 ГГц включ. 138 138

св. 8 до 9 ГГц включ. 138 138

св. 9 до 16 ГГц включ. 137 137

св. 16 до 17 ГГц включ. 137 137

св. 17 до 20 ГГц включ. 132 132

св. 20 до 24 ГГц включ. 130 130

св. 24 до 25 ГГц включ. 130 130

св. 25 до 26 ГГц включ. 127 127

св. 26,0 до 26,5 ГГц включ. 127 127

св. 26,5 до 30,0 ГГц включ. - 127

св. 30 до 32 ГГц включ. - 122

св. 32 до 35 ГГц включ. - -

св. 35 до 40 ГГц включ. - -

св. 40 до 44 ГГц включ. - -

св. 44 до 45 ГГц включ. - -

св. 45 до 50 ГГц включ. - -

св. 50 до 53 ГГц включ. - -

98 98

117 117

125 125

137 137

140 140

138 138

137 137

132 132

130 130

127 127

122 122

-122

-100

- 72

52

Продолжение таблицы 8

Наименование характеристики

Значение характеристики модели анализатора

M9805AM9806AM9807AM9808A

Неисправленныехарактеристики

Направленность в диапазоне

частот, дБ, не менее

от 300 кГц до 1 МГц включ.20202020

св. 1 до 3 МГц включ.20202020

св. 3 до 10 МГц включ.20202020

св. 10 МГц до 4 ГГц включ.25252525

св. 4 до 6 ГГц включ.25252525

св. 6 до 10 ГГц включ.20202020

св. 10 до 20 ГГц включ.15151515

св. 20,0 до 26,5 ГГц включ.15151515

св. 26,5 до 27,0 ГГц включ. -151515

св. 27 до 32 ГГц включ. -151515

св. 32 до 40 ГГц включ. - -1515

св. 40 до 44 ГГц включ. - -1515

св. 44 до 50 ГГц включ. - - -15

св. 50 до 53 ГГц включ. - - -10

Согласование источника в диа-

пазоне частот, дБ, не менее

от 300 кГц до 1 МГц включ.20202020

св. 1 до 3 МГц включ.20202020

св. 3 до 10 МГц включ.20202020

св. 10 МГц до 4 ГГц включ.25252525

св. 4 до 6 ГГц включ.25252525

св. 6 до 10 ГГц включ.20202020

св. 10 до 20 ГГц включ.15151515

св. 20,0 до 26,5 ГГц включ.15151515

св. 26,5 до 27,0 ГГц включ. -151515

св. 27 до 32 ГГц включ. -151515

св. 32 до 40 ГГц включ. - -1515

св. 40 до 44 ГГц включ. - -1515

св. 44 до 50 ГГц включ. - - -15

св. 50 до 53 ГГц включ. - - -10

53

Значение характеристики модели анализатора

Продолжение таблицы 8

Наименование характеристики

Согласование нагрузки в диапа-

зоне частот, дБ, не менее

от 300 кГц до 1 МГц включ.1111

св. 1 до 3 МГц включ. 14 14 14 14

св. 3 до 10 МГц включ. 17 17 17 17

св. 10 МГц до 4 ГГц включ. 17 17 17 17

св. 4 до 6 ГГц включ. 12 12 12 12

св. 6 до 10 ГГц включ. 12 12 12 12

св. 10 до 20 ГГц включ.9999

св. 20,0 до 26,5 ГГц включ.8888

св. 26,5 до 27,0 ГГц включ. -888

св. 27 до 32 ГГц включ. -555

св. 32 до 40 ГГц включ. - -55

св. 40 до 44 ГГц включ. - -88

св. 44 до 50 ГГц включ. - - -8

св. 50 до 53 ГГц включ. - - -5

Максимальный уровень стаби-

лизированной мощности сигна-

ла на выходе измерительного

порта в диапазоне частот, дБм,

не менее

от 100 до 300 кГц включ.-2-2-2-2

св. 300 кГц до 1 МГц включ. 7 7 7 7

св. 1 до 17 ГГц включ.101010 10

св. 17 до 20 ГГц включ. 7 7 7 7

св. 20 до 24 ГГц включ. 5 5 5 5

св. 24,0 до 26,5 ГГц включ. 5 5 5 5

св. 26,5 до 30,0 ГГц включ. - 5 5 5

св. 30 до 32 ГГц включ. - 2 2 2

св. 32 до 44 ГГц включ. - - 2 2

св. 44 до 45 ГГц включ. - - 2 2

св. 45 до 50 ГГц включ. - - --5

св. 50 до 53 ГГц включ. - - - -23

Минимальный уровень стаби-

лизированной мощности сигна-

ла на выходе измерительного

порта в диапазоне частот, дБм,

не более

от 100 кГц до 20 ГГц включ.-60

св. 20 до 53 ГГц включ.-50

Дискретность установки уровня

мощности, дБ, не более0,01

54

Продолжение таблицы 8

Наименование характеристики

Значение характеристики модели анализатора

M9807AM9808A

M9805AM9806A

Пределыдопускаемойабсо-

лютной погрешности установки

уровнявыходноймощности,

при выходном уровне мощно-

сти минус 15 дБм в режиме ша-

говой развёртки в диапазоне

частот, дБ

от. 100 кГц до 10 МГц включ.±3,0±3,0

св. 10 МГц до 15 ГГц включ.±1,5±1,5

св. 15,0 до 26,5 ГГц включ.±2,0±2,0

св. 26,5 до 30,0 ГГц включ. -±2,0

св. 30 до 32 ГГц включ. -±2,5

св. 32 до 40 ГГц включ. - -

св. 40 до 44 ГГц включ. - -

св. 44 до 50 ГГц включ. - -

св. 50 до 53 ГГц включ. - -

±3,0 ±3,0

±1,5 ±1,5

±2,0 ±2,0

±2,5 ±2,5

- ±2,5

--

Линейность установки уровня

выходноймощностиотноси-

тельно уровня при заданной

мощности 0 дБм, в диапазоне

частот, дБ, не более

от. 100 кГц до 10 ГГц включ.±0,75

св. 10 до 20 ГГц включ.±1,00

св. 20,0 до 26,5 ГГц включ.±2,00

св. 26,5 до 30,0 ГГц включ. -св.

30 до 32 ГГц включ. -св. 32

до 40 ГГц включ. -св. 40 до

44 ГГц включ. -св. 44 до 50

ГГц включ. -св. 50 до 53

ГГц включ. -

±0,75 ±0,75 ±0,75

±1,00 ±1,00 ±1,00

±2,00 ±2,00 ±2,00

- ±2,00 ±2,00

-±2,00±2,00

- -±2,00

- - -

55

Продолжение таблицы 8

Наименование характеристики

Значение характеристики модели анализатора

M9807AM9808A

M9805AM9806A

Средний уровень собственных

шумов приёмного тракта анали-

заторов по входу измерительно-

го порта при полосе пропуска-

ния 10 Гц в диапазоне частот,

дБм, не более

-100 -100

-110 -110

-115 -115

-127 -127

-130 -130

-128 -128

-127 -127

-125 -125

-122 -122

-120 -120

- -120

- -105

- -95

св. 300 кГц до 1 МГц включ.-100-100

св. 1 до 10 МГц включ.-110-110

св. 10 до 50 МГц включ.-115-115

св. 50,0 МГц до 6,5 ГГц включ.-127-127

св. 6,5 до 9,0 ГГц включ.-130-130

св. 9 до 17 ГГц включ.-128-128

св. 17 до 25 ГГц включ.-127-127

св. 25 до 26 ГГц включ.-125-125

св. 26,0 до 26,5 ГГц включ.-122-122

св. 26,5 до 30,0 ГГц включ. --122

св. 30 до 32 ГГц включ. --120

св. 32 до 44 ГГц включ. - -

св. 44 до 45 ГГц включ. - -

св. 45 до 50 ГГц включ. - -

св. 50 до 53 ГГц включ. - -

Компрессия усиления приёмни-

ков при входной мощности на

измерительныхпортахплюс

27 дБм в диапазоне частот, дБ,

не более

от 100,0 кГц до 26,5 ГГц включ.0,20,2

св. 26,5 до 32,0 ГГц включ. -0,2

св. 32 до 44 ГГц включ. - -

св. 44 до 53 ГГц включ. - -

0,2 0,2

- 0,2

56

Продолжение таблицы 8

Наименование характеристики

Значение характеристики модели анализатора

M9805A

M9806A

M9807A

M9808A

±0,0050

±0,0030

±0,0015

±0,0020

±0,0030

------

±0,0050

±0,0030

±0,0015

±0,0020

±0,0030

±0,0060

----

±0,0050

±0,0030

±0,0015

±0,0020

±0,0030

±0,0060

---

±0,0050

±0,0030

±0,0015

±0,0020

±0,0030

±0,0060

±0,0180

-

Пределы допускаемого средне-

го квадратического отклонения

случайной составляющей по-

грешности измерения амплиту-

ды (шумы трассы) в полосе ча-

стот, дБ СКЗ

3)

от 100 до 300 кГц включ.

св. 300 кГц до 1 МГц включ.

св. 1 МГц до 10 ГГц включ.

св. 10 до 17 ГГц включ.

св. 17 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц включ.

св. 30 до 32 ГГц включ.

св. 32 до 44 ГГц включ.

св. 44 до 45 ГГц включ.

св. 45 до 50 ГГц включ.

св. 50 до 53 ГГц включ.

Пределы допускаемого средне-

го квадратического отклонения

случайной составляющей по-

грешностиизмеренияфазы

(шумы трассы) в полосе частот,

градус СКЗ

от 100 до 300 кГц включ.

св. 300 кГц до 1 МГц включ.

св. 1 МГц до 10 ГГц включ.

св. 10 до 17 ГГц включ.

св. 17,0 до 26,5 ГГц включ.

св. 26,5 до 30,0 ГГц включ.

св. 30 до 32 ГГц включ.

св. 32 до 44 ГГц включ.

св. 44 до 45 ГГц включ.

св. 45 до 50 ГГц включ.

св. 50 до 53 ГГц включ

±0,07

±0,03

±0,02

------

±0,07

±0,03

±0,02

±0,04

----

±0,07

±0,03

±0,02

±0,04

---

±0,07

±0,03

±0,02

±0,04

±0,18

-

57

Продолжение таблицы 8

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диа-

пазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ.

Амплитуда, дБ, не более

Фаза, градус, не более

Уровень мощности на входе

измерительного порта, дБм

10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

±0,222

±0,041

±0,020

±0,016

±0,019

±0,022

±0,025

±0,034

±0,077

±0,120

±0,163

±0,207

±0,250

±0,294

±5,106

±0,219

±0,122

±0,100

±0,121

±0,142

±0,163

±0,219

±0,505

±0,794

±1,083

±1,375

±1,669

±1,967

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диа-

пазоне, при опорном уровне минус 20 дБм в диапазоне частот св. 30,6 МГц до 53 ГГц включ.

Амплитуда, дБ, не более

Фаза, градус, не более

Уровень мощности на входе

измерительного порта, дБм

10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

±0,217

±0,036

±0,015

±0,011

±0,014

±0,017

±0,020

±0,028

±0,072

±0,115

±0,158

±0,202

±0,245

±0,289

±5,072

±0,186

±0,089

±0,067

±0,088

±0,109

±0,130

±0,185

±0,472

±0,760

±1,050

±1,341

±1,635

±1,933

58

Неравномерность

коэффициента пере-

дачи, дБ

Неравномерность

коэффициента пере-

дачи, дБ

Продолжение таблицы 8

Исправленные характеристики анализаторов с использованием калибровочного набора

85058B при уровне выходной мощности минус 10 дБм

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента отра-

Диапазон частот

жения, дБ

Амплитуда, дБАмплитуда, дБ

от 0,1 до 1,0 МГц включ.353434±0,019±0,302

св. 1 до 50 МГц включ.353435±0,019±0,065

св. 0,05 до 2,00 ГГц включ.353435±0,019±0,046

св. 2 до 10 ГГц включ.414441±0,010±0,033

св. 10 до 20 ГГц включ.384037±0,033±0,073

св. 20 до 35 ГГц включ.374136±0,033±0,122

св. 35 до 50 ГГц включ.374236±0,020±0,079

св. 50 до 53 ГГц включ.344033±0,030±0,154

Исправленные характеристики анализаторов с использованием калибровочного набора

N4694D или N4694A при уровне выходной мощности минус 10 дБм

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента отра-

Диапазон частот

жения, дБ

Амплитуда, дБАмплитуда, дБ

от 0,1 до 1,0 МГц включ.413834±0,08±0,148

св. 1 до 50 МГц включ.413837±0,08±0,095

св. 0,05 до 2,00 ГГц включ.413838±0,04±0,051

св. 2 до 10 ГГц включ.423938±0,04±0,065

св. 10 до 20 ГГц включ.413534±0,05±0,093

св. 20 до 35 ГГц включ.403432±0,06±0,108

св. 35 до 50 ГГц включ.383332±0,08±0,123

св. 50 до 53 ГГц включ.353029±0,08±0,166

1)

дБм – дБ относительно 1 мВт;

2)

Системный динамический диапазон - разность между максимальной мощностью источника

сигнала и средним значением уровня шумов приемника при подключении к измерительным

портам согласованной нагрузки, полосе пропускания фильтра ПЧ 10 Гц, без усреднения, при

выполнении калибровки на изоляцию. Не включает эффектов перекрестных помех.

3)

СКЗ – среднее квадратическое значение.

59

Таблица 9 – Пределы допускаемой абсолютной погрешности измерений коэффициентов отра-

жения и передачи в диапазоне частот анализаторов M9805A, M9806A, M9807A, M9808A

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диа-

пазоне частот с использованием калибровочного набора 85058B при уровне выходной мощно-

сти минус 10 дБм

1)

Значение модуля коэф-

фициента отражения

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 до

1,0 МГц включ.

0±0,018

0,1 ±0,019

0,2 ±0,020

0,4 ±0,023

0,6 ±0,028

0,8 ±0,034

1 ±0,043

св. 1 до

50 МГц включ.

±0,018

±0,019

±0,020

±0,023

±0,028

±0,034

±0,043

св. 50 МГц до

2 ГГц включ.

±0,018

±0,019

±0,020

±0,023

±0,028

±0,034

±0,042

св. 2 до

10 ГГц включ.

±0,010

±0,011

±0,012

±0,014

±0,017

±0,019

Значение модуля коэф-

фициента отражения

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

св. 10 до

20 ГГц включ.

0±0,013

0,1 ±0,014

0,2 ±0,015

0,4 ±0,017

0,6 ±0,021

0,8 ±0,025

1 ±0,030

св. 20 до

35 ГГц включ.

±0,015

±0,016

±0,017

±0,018

±0,021

±0,025

±0,029

св. 35 до

50 ГГц включ.

±0,015

±0,016

±0,017

±0,019

±0,022

±0,026

±0,030

св. 50 до

53 ГГц включ.

±0,022

±0,023

±0,024

±0,027

±0,031

±0,036

±0,042

Значение модуля коэф-

фициента отражения

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 до

1,0 МГц включ.

0,02±64,687

0,05±21,437

0,1±10,758

0,2 ±5,661

0,4 ±3,299

0,6 ±2,664

0,8 ±2,46

1±2,428

св. 1 до

50 МГц включ.

±64,687

±21,437

±10,758

±5,661

±3,299

±2,664

±2,46

±2,428

св. 50 МГц до

2 ГГц включ.

±64,687

±21,437

±10,758

±5,661

±3,299

±2,664

±2,46

±2,428

св. 2 до

10 ГГц включ.

±28,037

±10,99

±5,603

±2,954

±1,684

±1,308

±1,157

±1,095

Значение модуля коэф-

фициента отражения

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

св. 10 до

20 ГГц включ.

±41,042

±15,49

±7,899

±4,204

±2,448

±1,938

±1,742

±1,67

св. 20 до

35 ГГц включ.

±48,203

±17,627

±8,946

±4,73

±2,448

±2,105

±1,856

±1,749

св. 35 до

50 ГГц включ.

±49,746

±18,023

±9,113

±4,785

±2,704

±2,076

±1,811

±1,692

св. 50 до

53 ГГц включ.

±180,000

±26,382

±13,145

±6,875

±3,872

±2,960

±2,570

±2,389

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85058B при уровне выходной

60

Значение модуля ко-

эффициента передачи,

дБ

Значение модуля ко-

эффициента передачи,

дБ

мощности минус 10 дБм

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 1 досв. 50 МГц досв. 2 до

1,0 МГц включ. 50 МГц включ. 2 ГГц включ. 10 ГГц включ.

-100±6,264±1,52

-90±2,534 ±0,568

-80±0,977 ±0,283

-70±0,508 ±0,198

-60±0,393 ±0,149

-50±0,343 ±0,106

-40±0,333 ±0,097

-30 ±0,33 ±0,094

-20±0,327 ±0,091

-10±0,324 ±0,088

0 ±0,322 ±0,086

10 ±0,342 ±0,106

±0,409±0,488

±0,269±0,274

±0,213±0,204

±0,167±0,157

±0,124±0,114

±0,081±0,071

±0,072±0,062

±0,069±0,059

±0,066±0,056

±0,063±0,052

±0,061±0,048

±0,081±0,069

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

св. 10 досв. 20 досв. 35 досв. 50 до

20 ГГц включ. 35 ГГц включ. 50 ГГц включ. 53 ГГц включ.

-100 ±0,591 ±0,939

-90 ±0,323 ±0,434

-80 ±0,244 ±0,303

-70 ±0,197 ±0,249

-60 ±0,154 ±0,205

-50 ±0,111 ±0,162

-40 ±0,102 ±0,154

-30 ±0,099 ±0,150

-20 ±0,096 ±0,147

-10 ±0,093 ±0,144

0 ±0,089 ±0,140

10 ±0,109 ±0,161

±4,050±9,173

±1,515±4,052

±0,556±1,522

±0,263±0,575

±0,174±0,296

±0,125±0,214

±0,115±0,200

±0,112±0,197

±0,109±0,193

±0,106±0,190

±0,102±0,187

±0,122±0,207

61

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85058B при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

эффициента передачи,

дБот 0,1 до

коэффициента передачи, градус

св. 1 досв. 50 МГц досв. 2 до

1 МГц включ.

-100±180,000

-90 ±19,797

-80 ±6,826

-70 ±3,438

-60 ±2,639

-50 ±2,290

-40 ±2,227

-30 ±2,205

-20 ±2,184

-10 ±2,165

0 ±2,160

10 ±2,258

50 МГц включ.

±11,018

±3,867

±1,887

±1,306

±0,979

±0,687

±0,630

±0,609

±0,588

±0,569

±0,565

±0,662

2 ГГц включ.

±2,750

±1,788

±1,405

±1,104

±0,814

±0,527

±0,471

±0,450

±0,429

±0,410

±0,406

±0,503

10 ГГц включ.

±3,306

±1,826

±1,350

±1,037

±0,746

±0,458

±0,403

±0,382

±0,360

±0,340

±0,320

±0,417

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

св. 10 досв. 20 досв. 35 досв. 50 до

20 ГГц включ. 35 ГГц включ. 50 ГГц включ. 53 ГГц включ.

-100 ±4,037

-90 ±2,168

-80 ±1,627

-70 ±1,306

-60 ±1,013

-50 ±0,726

-40 ±0,670

-30 ±0,649

-20 ±0,628

-10 ±0,608

0 ±0,592

10 ±0,689

±6,558 ±36,446

±2,934 ±10,986

±2,027 ±3,790

±1,656 ±1,755

±1,358 ±1,151

±1,070 ±0,819

±1,014 ±0,758

±0,993 ±0,736

±0,972 ±0,715

±0,951 ±0,694

±0,935 ±0,677

±1,032 ±0,775

±180,000

±36,470

±11,040

±3,921

±1,982

±1,420

±1,328

±1,303

±1,281

±1,261

±1,249

±1,346

62

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне

выходной мощности минус 10 дБм

Значение модуля коэф-

фициента отражения

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 до

1,0 МГц включ.

0±0,010

0,1 ±0,011

0,2 ±0,012

0,4 ±0,016

0,6 ±0,021

0,8 ±0,027

1 ±0,034

св. 1 до

50 МГц включ.

±0,010

±0,011

±0,012

±0,016

±0,021

±0,027

±0,034

св. 50 МГц до

2 ГГц включ.

±0,010

±0,011

±0,014

±0,018

±0,023

±0,027

св. 2 до

20 ГГц включ.

±0,009

±0,010

±0,011

±0,013

±0,017

±0,021

±0,027

Значение модуля коэф-Пределы допускаемой абсолютной погрешности измерений

фициента отражения амплитуды коэффициента отражения, дБ

св. 20 до

30 ГГц включ.

0±0,010

0,1 ±0,011

0,2 ±0,012

0,4 ±0,016

0,6 ±0,022

0,8 ±0,028

1 ±0,037

св. 30 до

40 ГГц включ.

±0,011

±0,012

±0,014

±0,019

±0,025

±0,032

±0,042

св. 40 до

50 ГГц включ.

±0,014

±0,016

±0,017

±0,020

±0,030

±0,039

±0,050

св. 50 до

53 ГГц включ.

±0,020

±0,022

±0,024

±0,031

±0,040

±0,052

±0,067

Значение модуля коэф-

фициента отражения

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 до

1 МГц включ.

0,02±27,685

0,05±11,231

0,1 ±5,986

0,2 ±3,433

0,4 ±2,260

0,6 ±1,968

0,8 ±1,891

1 ±1,903

св. 1 до

50 МГц включ.

±27,685

±11,231

±5,986

±3,433

±2,260

±1,968

±1,891

±1,903

св. 50 МГц до

2 ГГц включ.

±27,528

±10,927

±5,686

±3,134

±1,964

±1,669

±1,592

±1,604

св. 2 до

20 ГГц включ.

±25,16

±10,077

±5,273

±2,930

±1,856

±1,583

±1,512

±1,520

Значение модуля коэф-Пределы допускаемой абсолютной погрешности измерений фазы

фициента отражения коэффициента отражения, градус

св. 20 до

30 ГГц включ.

0,02±29,144

0,05±11,593

0,1 ±6,098

0,2 ±3,448

0,4 ±2,277

0,6 ±2,025

0,8 ±2,002

1 ±2,072

св. 30 до

40 ГГц включ.

±33,442

±13,155

±6,919

±3,919

±2,595

±2,310

±2,284

±2,362

св. 40 до

50 ГГц включ.

±43,917

±16,64

±8,708

±4,909

±3,213

±2,825

±2,762

±2,831

св. 50 до

53 ГГц включ.

±83,700

±24,070

±12,338

±6,834

±4,390

±3,830

±3,740

±3,838

63

Значение модуля ко-

эффициента передачи,

дБ

Значение модуля ко-

эффициента передачи,

дБ

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне

выходной мощности минус 10 дБм

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 1 досв. 50 МГц досв. 2 до

1,0 МГц включ. 50 МГц включ. 2 ГГц включ. 20 ГГц включ.

-100 ±6,256 ±1,524

-90 ±2,515 ±0,581

-80 ±0,919 ±0,307

-70 ±0,391 ±0,226

-60 ±0,247 ±0,178

-50 ±0,189 ±0,135

-40 ±0,179 ±0,126

-30 ±0,176 ±0,123

-20 ±0,173 ±0,120

-10 ±0,170 ±0,117

0 ±0,168 ±0,115

10 ±0,188 ±0,136

±0,411±0,587

±0,272±0,316

±0,216±0,236

±0,172±0,188

±0,128±0,145

±0,085±0,102

±0,077±0,093

±0,074±0,090

±0,071±0,087

±0,068±0,084

±0,066±0,083

±0,086±0,103

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

св. 20 досв. 30 досв. 40 досв. 50 до

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

-100 ±0,773 ±0,935

-90 ±0,377 ±0,426

-80 ±0,271 ±0,292

-70 ±0,220 ±0,237

-60 ±0,176 ±0,193

-50 ±0,133 ±0,150

-40 ±0,125 ±0,142

-30 ±0,122 ±0,139

-20 ±0,119 ±0,136

-10 ±0,116 ±0,133

0 ±0,120 ±0,139

10 ±0,140 ±0,160

±4,052±9,173

±1,522±4,052

±0,576±1,524

±0,298±0,580

±0,216±0,306

±0,168±0,225

±0,159±0,211

±0,156±0,208

±0,153±0,205

±0,151±0,205

±0,165±0,238

±0,185±0,259

64

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне

выходной мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

эффициента передачи,

дБот 0,1 до

коэффициента передачи, градус

св. 1 досв. 50 МГц досв. 2 до

1 МГц включ.

-100±180,000

-90 ±19,630

-80 ±6,409

-70 ±2,636

-60 ±1,642

-50 ±1,255

-40 ±1,186

-30 ±1,163

-20 ±1,142

-10 ±1,123

0 ±1,122

10 ±1,219

50 МГц включ.

±11,060

±3,967

±2,055

±1,501

±1,179

±0,887

±0,831

±0,810

±0,789

±0,770

±0,769

±0,866

2 ГГц включ.

±2,772

±1,818

±1,436

±1,135

±0,845

±0,558

±0,502

±0,481

±0,460

±0,441

±0,438

±0,535

20 ГГц включ.

±4,004

±2,115

±1,567

±1,245

±0,953

±0,665

±0,610

±0,589

±0,568

±0,549

±0,552

±0,650

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

св. 20 досв. 30 досв. 40 досв. 50 до

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

-100 ±5,339

-90 ±2,537

-80 ±1,806

-70 ±1,459

-60 ±1,164

-50 ±0,876

-40 ±0,821

-30 ±0,799

-20 ±0,779

-10 ±0,763

0 ±0,797

10 ±0,894

±6,528 ±36,472

±2,875 ±11,043

±1,952 ±3,929

±1,578 ±1,995

±1,279 ±1,433

±0,991 ±1,111

±0,935 ±1,050

±0,914 ±1,029

±0,894 ±1,009

±0,880 ±1,000

±0,930 ±1,100

±1,028 ±1,197

±180,000

±36,477

±11,056

±3,959

±2,046

±1,494

±1,403

±1,378

±1,359

±1,364

±1,598

±1,695

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диа-

пазоне частот с использованием калибровочного набора N7550A при уровне выходной мощ-

ности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2 до

500 МГц включ. 2 ГГц включ. 4 ГГц включ.

0 ±0,008 ±0,016 ±0,016

0,1 ±0,010 ±0,018 ±0,019

0,2 ±0,012 ±0,021 ±0,021

0,4 ±0,017 ±0,028 ±0,028

0,6 ±0,024 ±0,038 ±0,038

0,8 ±0,031 ±0,050 ±0,050

1 ±0,040 ±0,064 ±0,065

65

Продолжение таблицы 9

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2 до

500 МГц включ. 2 ГГц включ. 4 ГГц включ.

0,01 ±55,384

0,02 ±24,881

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,242

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,974

±3,568

±3,545

±3,676

±180,000

±55,796

±20,045

±10,514

±6,006

±4,036

±3,621

±3,596

±3,725

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.

-100±6,257

-90 ±2,520

-80 ±0,932

-70 ±0,420

-60 ±0,285

-50 ±0,230

-40 ±0,220

-30 ±0,217

-20 ±0,214

-10 ±0,211

0 ±0,207

10 ±0,228

2,0 ГГц включ.

±0,483

±0,363

±0,311

±0,268

±0,225

±0,182

±0,174

±0,171

±0,168

±0,165

±0,168

±0,189

4 ГГц включ.

±0,485

±0,366

±0,314

±0,270

±0,227

±0,185

±0,177

±0,174

±0,171

±0,168

±0,171

±0,191

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 0,1 досв. 0,5 досв. 2 до

500 МГц включ. 2 ГГц включ. 4 ГГц включ.

-100 ±180,000 ±3,274 ±3,288

-90 ±19,669 ±2,440 ±2,457

-80 ±6,506 ±2,081 ±2,099

-70 ±2,835 ±1,784 ±1,801

-60 ±1,904 ±1,494 ±1,512

-50 ±1,530 ±1,208 ±1,225

-40 ±1,464 ±1,152 ±1,169

-30 ±1,441 ±1,131 ±1,148

-20 ±1,420 ±1,110 ±1,128

-10 ±1,400 ±1,094 ±1,112

0 ±1,388 ±1,123 ±1,141

10 ±1,485 ±1,220 ±1,238

66

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 до

500 МГц включ.

0 ±0,008

0,1 ±0,010

0,2 ±0,012

0,4 ±0,017

0,6 ±0,024

0,8 ±0,031

1 ±0,040

св. 0,5 до

2 ГГц включ.

±0,016

±0,018

±0,021

±0,028

±0,038

±0,050

±0,064

св. 2 до

4 ГГц включ.

±0,016

±0,019

±0,021

±0,028

±0,038

±0,050

±0,065

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 до

500,0 МГц включ.

0±0,008

0,1 ±0,01

0,2±0,012

0,4±0,017

0,6±0,024

0,8±0,031

1±0,04

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,028

±0,038

±0,05

±0,064

св. 2,0 до

6,5 ГГц включ.

±0,017

±0,019

±0,022

±0,031

±0,042

±0,055

±0,071

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

нияот 0,1 до

500,0 МГц включ.

0,01 ±55,384

0,02 ±24,881

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,242

0,8 ±2,208

1±2,251

св. 0,5 до

2,0 ГГц включ.

±180,000

±54,666

±19,754

±10,362

±5,916

±3,974

±3,568

±3,545

±3,676

св. 2,0 до

6,5 ГГц включ.

±180,000

±56,400

±20,402

±10,856

±6,343

±4,372

±5,958

±3,932

±4,062

67

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диа-

пазоне частот с использованием калибровочного набора N7551A при уровне выходной мощ-

ности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 6,5 ГГц включ.

-100 ±6,257 ±0,483 ±0,537

-90 ±2,520 ±0,363 ±0,427

-80 ±0,932 ±0,311 ±0,377

-70 ±0,420 ±0,268 ±0,334

-60 ±0,285 ±0,225 ±0,292

-50 ±0,230 ±0,182 ±0,249

-40 ±0,220 ±0,174 ±0,241

-30 ±0,217 ±0,171 ±0,238

-20 ±0,214 ±0,168 ±0,235

-10 ±0,211 ±0,165 ±0,233

0 ±0,207 ±0,168 ±0,235

10 ±0,228 ±0,189 ±0,255

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,669

-80 ±6,506

-70 ±2,835

-60 ±1,904

-50 ±1,530

-40 ±1,464

-30 ±1,441

-20 ±1,420

-10 ±1,400

0 ±1,388

10 ±1,485

св. 0,5 до

2,0 ГГц включ.

±3,274

±2,440

±2,081

±1,784

±1,494

±1,208

±1,152

±1,131

±1,110

±1,094

±1,123

±1,220

св. 2,0 до

6,5 ГГц включ.

±3,652

±2,882

±2,533

±2,237

±1,948

±1,661

±1,605

±1,584

±1,563

±1,547

±1,576

±1,674

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 9 ГГц включ.

0 ±0,008 ±0,016 ±0,017

0,1 ±0,010 ±0,018 ±0,019

0,2 ±0,012 ±0,021 ±0,022

0,4 ±0,017 ±0,028 ±0,031

0,6 ±0,024 ±0,038 ±0,042

0,8 ±0,031 ±0,050 ±0,056

1 ±0,040 ±0,064 ±0,072

68

Продолжение таблицы 9

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 9 ГГц включ.

0,01 ±55,384

0,02 ±24,881

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,242

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,974

±3,568

±3,545

±3,676

±180,000

±57,747

±20,734

±11,029

±6,445

±4,441

±4,018

±3,989

±4,118

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.

-100±6,257

-90 ±2,520

-80 ±0,932

-70 ±0,420

-60 ±0,285

-50 ±0,230

-40 ±0,220

-30 ±0,217

-20 ±0,214

-10 ±0,211

0 ±0,207

10 ±0,228

2,0 ГГц включ.

±0,483

±0,363

±0,311

±0,268

±0,225

±0,182

±0,174

±0,171

±0,168

±0,165

±0,168

±0,189

9 ГГц включ.

±0,580

±0,435

±0,380

±0,337

±0,295

±0,252

±0,244

±0,241

±0,238

±0,235

±0,238

±0,258

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 9 ГГц включ.

-100 ±180,000 ±3,274 ±3,950

-90 ±19,669 ±2,440 ±2,938

-80 ±6,506 ±2,081 ±2,557

-70 ±2,835 ±1,784 ±2,257

-60 ±1,904 ±1,494 ±1,968

-50 ±1,530 ±1,208 ±1,681

-40 ±1,464 ±1,152 ±1,625

-30 ±1,441 ±1,131 ±1,604

-20 ±1,420 ±1,110 ±1,583

-10 ±1,400 ±1,094 ±1,567

0 ±1,388 ±1,123 ±1,596

10 ±1,485 ±1,220 ±1,694

69

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 до

500,0 МГц включ.

0 ±0,008

0,1 ±0,010

0,2 ±0,012

0,4 ±0,017

0,6 ±0,024

0,8 ±0,031

1 ±0,040

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,028

±0,038

±0,050

±0,064

св. 2 до

14 ГГц включ.

±0,017

±0,021

±0,025

±0,036

±0,050

±0,068

±0,089

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 14 ГГц включ.

0,01 ±55,384

0,02 ±24,881

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,242

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,974

±3,568

±3,545

±3,676

±180,000

±58,664

±21,267

±11,560

±7,016

±5,105

±4,775

±4,840

±5,064

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 14 ГГц включ.

-100 ±6,257 ±0,483 ±0,668

-90 ±2,520 ±0,363 ±0,518

-80 ±0,932 ±0,311 ±0,462

-70 ±0,420 ±0,268 ±0,419

-60 ±0,285 ±0,225 ±0,377

-50 ±0,230 ±0,182 ±0,336

-40 ±0,220 ±0,174 ±0,327

-30 ±0,217 ±0,171 ±0,324

-20 ±0,214 ±0,168 ±0,321

-10 ±0,211 ±0,165 ±0,319

0 ±0,207 ±0,168 ±0,326

10 ±0,228 ±0,189 ±0,346

70

Продолжение таблицы 9

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,669

-80 ±6,506

-70 ±2,835

-60 ±1,904

-50 ±1,530

-40 ±1,464

-30 ±1,441

-20 ±1,420

-10 ±1,400

0 ±1,388

10 ±1,485

св. 0,5 до

2,0 ГГц включ.

±3,274

±2,440

±2,081

±1,784

±1,494

±1,208

±1,152

±1,131

±1,110

±1,094

±1,123

±1,220

св. 2 до

14 ГГц включ.

±4,582

±3,512

±3,126

±2,825

±2,536

±2,248

±2,193

±2,172

±2,151

±2,138

±2,198

±2,295

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 до

500,0 МГц включ.

0 ±0,008

0,1 ±0,010

0,2 ±0,012

0,4 ±0,017

0,6 ±0,024

0,8 ±0,031

1 ±0,040

св. 0,5 до

2,0 ГГц включ.

±0,016

±0,018

±0,021

±0,028

±0,038

±0,050

±0,064

св. 2 до

18 ГГц включ.

±0,017

±0,020

±0,025

±0,036

±0,050

±0,068

±0,089

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 18 ГГц включ.

0,01 ±55,384

0,02 ±24,881

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,242

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,974

±3,568

±3,545

±3,676

±180,000

±58,664

±21,267

±11,560

±7,016

±5,105

±4,780

±4,840

±5,064

71

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 18 ГГц включ.

-100 ±6,257 ±0,483 ±0,730

-90 ±2,520 ±0,363 ±0,526

-80 ±0,932 ±0,311 ±0,463

-70 ±0,420 ±0,268 ±0,419

-60 ±0,285 ±0,225 ±0,377

-50 ±0,230 ±0,182 ±0,336

-40 ±0,220 ±0,174 ±0,327

-30 ±0,217 ±0,171 ±0,324

-20 ±0,214 ±0,168 ±0,321

-10 ±0,211 ±0,165 ±0,319

0 ±0,207 ±0,168 ±0,326

10 ±0,228 ±0,189 ±0,346

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,669

-80 ±6,506

-70 ±2,835

-60 ±1,904

-50 ±1,530

-40 ±1,464

-30 ±1,441

-20 ±1,420

-10 ±1,400

0 ±1,388

10 ±1,485

св. 0,5 до

2,0 ГГц включ.

±3,274

±2,440

±2,081

±1,784

±1,494

±1,208

±1,152

±1,131

±1,110

±1,094

±1,123

±1,220

св. 2 до

18 ГГц включ.

±5,027

±3,572

±3,133

±2,826

±2,536

±2,248

±2,193

±2,172

±2,151

±2,138

±2,198

±2,295

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

0 ±0,008 ±0,016 ±0,017

0,1 ±0,010 ±0,018 ±0,022

0,2 ±0,012 ±0,021 ±0,027

0,4 ±0,017 ±0,028 ±0,040

0,6 ±0,024 ±0,038 ±0,057

0,8 ±0,031 ±0,050 ±0,077

1 ±0,040 ±0,064 ±0,101

72

Продолжение таблицы 9

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

0,01 ±55,384

0,02 ±24,881

0,05 ±10,345

0,1 ±5,718

0,2 ±3,475

0,4 ±2,472

0,6 ±2,242

0,8 ±2,208

1±2,251

±180,000

±54,666

±19,754

±10,362

±5,916

±3,974

±3,568

±3,545

±3,676

±180,000

±62,000

±22,244

±12,247

±7,598

±5,682

±5,392

±5,507

±5,786

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ.

-100±6,257

-90 ±2,520

-80 ±0,932

-70 ±0,420

-60 ±0,285

-50 ±0,230

-40 ±0,220

-30 ±0,217

-20 ±0,214

-10 ±0,211

0 ±0,207

10 ±0,228

2,0 ГГц включ.

±0,483

±0,363

±0,311

±0,268

±0,225

±0,182

±0,174

±0,171

±0,168

±0,165

±0,168

±0,189

26,5 ГГц включ.

±0,909

±0,603

±0,525

±0,479

±0,437

±0,396

±0,388

±0,385

±0,382

±0,380

±0,390

±0,410

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

-100 ±180,000 ±3,274 ±6,332

-90 ±19,669 ±2,440 ±4,113

-80 ±6,506 ±2,081 ±3,563

-70 ±2,835 ±1,784 ±3,243

-60 ±1,904 ±1,494 ±2,952

-50 ±1,530 ±1,208 ±2,664

-40 ±1,464 ±1,152 ±2,608

-30 ±1,441 ±1,131 ±2,587

-20 ±1,420 ±1,110 ±2,567

-10 ±1,400 ±1,094 ±2,556

0 ±1,388 ±1,123 ±2,637

10 ±1,485 ±1,220 ±2,734

73

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4691D или N4691B при уровне

выходной мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 до

500,0 МГц включ.

0 ±0,005

0,1 ±0,006

0,2 ±0,007

0,4 ±0,010

0,6 ±0,013

0,8 ±0,017

1 ±0,022

св. 0,5 до

2,0 ГГц включ.

±0,005

±0,006

±0,007

±0,010

±0,013

±0,017

±0,022

св. 2,0 до

26,5 ГГц включ.

±0,010

±0,011

±0,013

±0,016

±0,020

±0,024

±0,030

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

0,01 ±31,365

0,02 ±15,352

0,05 ±6,395

0,1 ±3,468

0,2 ±2,040

0,4 ±1,399

0,6 ±1,250

0,8 ±1,226

1±1,251

±31,365

±15,319

±6,362

±3,435

±2,008

±1,366

±1,217

±1,193

±1,218

±180,000

±30,400

±12,047

±6,310

±3,510

±2,202

±1,847

±1,731

±1,710

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4691D или N4691B при уровне

выходной мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

-100 ±6,255 ±0,414 ±0,599

-90 ±2,510 ±0,276 ±0,336

-80 ±0,903 ±0,220 ±0,258

-70 ±0,353 ±0,176 ±0,211

-60 ±0,192 ±0,133 ±0,168

-50 ±0,130 ±0,090 ±0,125

-40 ±0,119 ±0,081 ±0,117

-30 ±0,116 ±0,078 ±0,114

-20 ±0,112 ±0,075 ±0,110

-10 ±0,109 ±0,072 ±0,107

0 ±0,107 ±0,068 ±0,106

10 ±0,127 ±0,089 ±0,126

74

Продолжение таблицы 9

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,581

-80 ±6,287

-70 ±2,375

-60 ±1,274

-50 ±0,857

-40 ±0,782

-30 ±0,758

-20 ±0,737

-10 ±0,718

0 ±0,710

10 ±0,808

св. 0,5 до

2,0 ГГц включ.

±2,793

±1,845

±1,464

±1,163

±0,873

±0,587

±0,531

±0,510

±0,489

±0,468

±0,456

±0,553

св. 2,0 до

26,5 ГГц включ.

±4,089

±2,252

±1,721

±1,401

±1,110

±0,822

±0,767

±0,745

±0,724

±0,705

±0,704

±0,801

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4692D или N4692A при уровне

выходной мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 досв. 0,5 до

500,0 МГц включ. 2,0 ГГц включ.

св. 2,0 до

26,5 ГГц включ.

св. 26,5 до

40,0 ГГц включ.

0 ±0,012

0,1 ±0,014

0,2 ±0,017

0,4 ±0,022

0,6 ±0,028

0,8 ±0,036

1 ±0,044

±0,010±0,020±0,027

±0,012±0,022±0,030

±0,014±0,025±0,033

±0,019±0,032±0,040

±0,025±0,042±0,052

±0,033±0,055±0,067

±0,042±0,070±0,083

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

эффициентаотраже- коэффициента отражения, градус

ния

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 40,0 ГГц включ.

0,01±180,000

0,02 ±38,217

0,05 ±15,006

0,1 ±8,017

0,2 ±4,631

0,4 ±3,063

0,6 ±2,650

0,8 ±2,524

1 ±2,515

±180,000

±30,860

±12,418

±6,680

±3,910

±2,677

±2,399

±2,360

±2,418

±180,000

±24,516

±12,629

±7,060

±4,585

±4,016

±3,924

±4,020

±180,000

±34,347

±17,140

±9,362

±5,863

±4,986

±4,762

±4,800

75

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4692D или N4692A при уровне

выходной мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

эффициента передачи, амплитуды коэффициента передачи, дБ

дБ

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 40,0 ГГц включ.

-100 ±6,258

-90 ±2,521

-80 ±0,935

-70 ±0,426

-60 ±0,293

-50 ±0,239

-40 ±0,229

-30 ±0,226

-20 ±0,223

-10 ±0,220

0 ±0,218

10 ±0,238

±0,455±0,651±0,994

±0,329±0,417±0,540

±0,275±0,347±0,431

±0,232±0,302±0,381

±0,189±0,259±0,338

±0,146±0,217±0,296

±0,138±0,208±0,287

±0,135±0,205±0,284

±0,132±0,202±0,282

±0,129±0,202±0,282

±0,128±0,231±0,311

±0,149±0,251±0,331

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100±180,000

-90 ±19,677

-80 ±6,528

-70 ±2,878

-60 ±1,959

-50 ±1,588

-40 ±1,522

-30 ±1,499

-20 ±1,478

-10 ±1,459

0 ±1,458

10 ±1,555

св. 0,5 до

2,0ГГц включ.

±3,079

±2,204

±1,838

±1,540

±1,250

±0,963

±0,908

±0,886

±0,866

±0,847

±0,854

±0,951

св. 2,0 до

26,5 ГГц включ.

±4,462

±2,809

±2,328

±2,016

±1,725

±1,438

±1,382

±1,361

±1,342

±1,344

±1,545

±1,642

св. 26,5 до

40,0 ГГц включ.

±6,960

±3,670

±2,905

±2,558

±2,263

±1,976

±1,920

±1,899

±1,880

±1,882

±2,091

±2,188

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4693D или N4693A при уровне

выходной мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений амплиту-

ды коэффициента отражения, дБ

нияот 0,1 досв. 0,5 до

500,0 МГц включ. 2,0 ГГц включ.

св. 2,0 до

26,5 ГГц включ.

св. 26,5 до

50,0 ГГц включ.

±0,006±0,013±0,021

±0,006±0,015±0,023

±0,007±0,016±0,025

±0,009±0,020±0,031

±0,011±0,026±0,038

±0,013±0,033±0,048

±0,016±0,040±0,060

0 ±0,010

0,1 ±0,012

0,2 ±0,013

0,4 ±0,016

0,6 ±0,020

0,8 ±0,025

1 ±0,031

Продолжение таблицы 9

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

76

эффициента

ния

отраже-коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 50,0 ГГц включ.

0,01±180,000

0,02 ±31,218

0,05 ±12,301

0,1 ±6,412

0,2 ±3,546

0,4 ±2,220

0,6 ±1,872

0,8 ±1,770

1 ±1,765

±31,702

±15,417

±6,316

±3,334

±1,863

±1,165

±0,970

±0,900

±0,880

±180,000

±42,222

±16,001

±8,290

±4,570

±2,870

±2,442

±2,332

±2,349

±180,000

±13,026

±7,062

±4,333

±3,622

±3,416

±3,410

эффициентапереда-

чи, дБ

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4693D или N4693A при уровне

выходной мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ.

-100±6,256

-90 ±2,513

-80 ±0,913

-70 ±0,377

-60 ±0,227

-50 ±0,168

-40 ±0,158

-30 ±0,154

-20 ±0,151

-10 ±0,148

0 ±0,147

10 ±0,167

2,0 ГГц включ.

±0,401

±0,259

±0,202

±0,157

±0,114

±0,071

±0,062

±0,059

±0,056

±0,053

±0,048

±0,069

26,5 ГГц включ.

±0,608

±0,351

±0,276

±0,229

±0,186

±0,143

±0,135

±0,132

±0,128

±0,126

±0,130

±0,151

50,0 ГГц включ.

±4,053

±1,527

±0,588

±0,319

±0,240

±0,193

±0,184

±0,181

±0,178

±0,177

±0,195

±0,215

Значение модуля ко-

эффициента переда-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

чи, дБот 0,1 до

500,0 МГц включ.

-100±180,000

-90 ±19,611

-80 ±6,363

-70 ±2,539

-60 ±1,509

-50 ±1,113

-40 ±1,042

-30 ±1,019

-20 ±0,998

-10 ±0,979

0 ±0,978

10 ±1,075

св. 0,5 до

2,0 ГГц включ.

±2,702

±1,726

±1,339

±1,037

±0,747

±0,460

±0,405

±0,383

±0,362

±0,341

±0,322

±0,419

св. 2,0 до

26,5 ГГц включ.

±4,158

±2,358

±1,839

±1,521

±1,230

±0,943

±0,887

±0,866

±0,845

±0,830

±0,870

±0,967

св. 26,5 до

50,0 ГГц включ.

±36,488

±11,080

±4,016

±2,138

±1,597

±1,278

±1,218

±1,197

±1,177

±1,171

±1,303

±1,400

77

эффициентаотраже-

ния

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85052B при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ.

0±0,004

0,1 ±0,005

0,2 ±0,005

0,4 ±0,007

0,6 ±0,010

0,8 ±0,013

1 ±0,017

2,0 ГГц включ.

±0,004

±0,005

±0,007

±0,009

±0,012

±0,016

26,5 ГГц включ.

±0,007

±0,008

±0,010

±0,014

±0,020

±0,030

±0,040

эффициентаотраже-

ния

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ.

0,01±24,330

0,02±11,994

0,05 ±4,898

0,1 ±2,571

0,2 ±1,447

0,4 ±0,965

0,6 ±0,878

0,8 ±0,890

1 ±0,943

2,0 ГГц включ.

±24,294

±11,960

±4,865

±2,538

±1,414

±0,932

±0,845

±0,858

±0,910

26,5 ГГц включ.

±47,442

±21,788

±8,771

±4,624

±2,680

±1,955

±1,997

±2,087

±2,312

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052B при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

дБот 0,1 до

500,0 МГц включ.

-100 ±6,256

-90 ±2,512

-80 ±0,908

-70 ±0,366

-60 ±0,211

-50 ±0,151

-40 ±0,140

-30 ±0,137

-20 ±0,134

-10 ±0,130

0 ±0,126

10 ±0,146

св. 0,5 до

2,0 ГГц включ.

±0,388

±0,241

±0,183

±0,137

±0,094

±0,051

±0,043

±0,039

±0,036

±0,033

±0,028

±0,049

св. 2,0до

26,5 ГГц включ.

±0,786

±0,401

±0,300

±0,250

±0,206

±0,164

±0,155

±0,152

±0,149

±0,146

±0,142

±0,163

78

Продолжение таблицы 9

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,597

-80 ±6,327

-70 ±2,462

-60 ±1,402

-50 ±0,996

-40 ±0,924

-30 ±0,901

-20 ±0,880

-10 ±0,859

0 ±0,839

10 ±0,936

св. 0,5 до

2,0 ГГц включ.

±2,610

±1,603

±1,208

±0,905

±0,615

±0,328

±0,273

±0,252

±0,230

±0,209

±0,189

±0,286

св. 2,0 до

26,5 ГГц включ.

±5,432

±2,704

±2,005

±1,663

±1,369

±1,081

±1,026

±1,004

±0,983

±0,963

±0,950

±1,047

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента отраже-

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

нияот 0,1 до

500,0 МГц включ.

0 ±0,008

0,1 ±0,009

0,2 ±0,009

0,4 ±0,011

0,6 ±0,015

0,8 ±0,019

1 ±0,025

св. 0,5 до

2,0 ГГц включ.

±0,008

±0,009

±0,011

±0,015

±0,019

±0,024

св. 2,0 до

26,5 ГГц включ.

±0,032

±0,034

±0,036

±0,043

±0,055

±0,072

±0,092

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

0,01 ±53,925

0,02 ±23,954

0,05 ±9,488

0,1 ±4,870

0,2 ±2,630

0,4 ±1,627

0,6 ±1,400

0,8 ±1,365

1±1,410

±53,867

±23,918

±9,455

±4,837

±2,597

±1,594

±1,366

±1,331

±1,374

±180,000

±41,345

±19,687

±10,313

±6,211

±5,269

±5,111

±5,268

79

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ.

-100 ±6,257

-90 ±2,518

-80 ±0,926

-70 ±0,407

-60 ±0,267

-50 ±0,212

-40 ±0,202

-30 ±0,198

-20 ±0,195

-10 ±0,192

0 ±0,188

10 ±0,208

±0,394±0,873

±0,250±0,548

±0,192±0,466

±0,147±0,419

±0,104±0,377

±0,061±0,335

±0,052±0,327

±0,049±0,324

±0,046±0,321

±0,043±0,319

±0,039±0,327

±0,059±0,347

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,650

-80 ±6,461

-70 ±2,743

-60 ±1,784

-50 ±1,405

-40 ±1,338

-30 ±1,315

-20 ±1,294

-10 ±1,273

0 ±1,257

10 ±1,354

св. 0,5 до

2,0 ГГц включ.

±2,656

±1,664

±1,273

±0,971

±0,681

±0,394

±0,338

±0,317

±0,296

±0,275

±0,259

±0,356

св. 2,0 до

26,5 ГГц trial.

±6,068

±3,729

±3,150

±2,827

±2,535

±2,248

±2,192

±2,171

±2,151

±2,138

±2,204

±2,301

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85054B при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициентаотраже-

ния

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 18 ГГц включ.

0 ±0,005

0,1 ±0,005

0,2 ±0,006

0,4 ±0,007

0,6 ±0,009

0,8 ±0,011

1 ±0,014

±0,005±0,009

±0,005 ±0,01

±0,006±0,011

±0,007±0,015

±0,009±0,021

±0,011±0,029

±0,014±0,039

80

Продолжение таблицы 9

Значение модуля ко-

эффициентаотраже-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

нияот 0,1 до

500,0 МГц включ.

0,01 ±27,315

0,02 ±13,388

0,05 ±5,460

0,1 ±2,855

0,2 ±1,576

0,4 ±0,986

0,6 ±0,834

0,8 ±0,790

1±0,797

св. 0,5 до

2,0 ГГц включ.

±27,278

±13,354

±5,427

±2,822

±1,543

±0,953

±0,801

±0,758

±0,763

св. 2 до

18 ГГц включ.

±64,277

±26,986

±10,714

±5,595

±3,154

±2,143

±1,990

±2,055

±2,206

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85054B при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

дБот 0,1 до

500,0 МГц включ.

-100 ±6,255

-90 ±2,510

-80 ±0,901

-70 ±0,349

-60 ±0,186

-50 ±0,124

-40 ±0,113

-30 ±0,109

-20 ±0,106

-10 ±0,102

0 ±0,098

10 ±0,118

св. 0,5 до

2,0 ГГц включ.

±0,388

±0,241

±0,183

±0,138

±0,095

±0,051

±0,043

±0,040

±0,037

±0,033

±0,029

±0,049

св. 2 до

18 ГГц включ.

±0,609

±0,351

±0,276

±0,229

±0,186

±0,143

±0,135

±0,132

±0,129

±0,125

±0,122

±0,142

эффициента передачи,

дБ

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.

-100±180,000

-90 ±19,576

-80 ±6,275

-70 ±2,349

-60 ±1,236

-50 ±0,814

-40 ±0,738

-30 ±0,715

-20 ±0,694

-10 ±0,673

0 ±0,651

10 ±0,749

2,0 ГГц включ.

±2,613

±1,606

±1,212

±0,909

±0,619

±0,332

±0,276

±0,255

±0,234

±0,213

±0,192

±0,289

18 ГГц включ.

±4,158

±2,359

±1,840

±1,523

±1,231

±0,944

±0,888

±0,867

±0,846

±0,826

±0,813

±0,910

81

эффициентаотраже-

ния

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85054D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.

0±0,011

0,1 ±0,012

0,2 ±0,012

0,4 ±0,014

0,6 ±0,018

0,8 ±0,022

1 ±0,026

2,0 ГГц включ.

±0,011

±0,012

±0,014

±0,017

±0,021

±0,026

18 ГГц включ.

±0,021

±0,022

±0,024

±0,030

±0,039

±0,051

±0,065

эффициентаотраже-

ния

Значение модуля ко-Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.

0,01±180,000

0,02 ±32,196

0,05 ±12,476

0,1 ±6,361

0,2 ±3,383

0,4 ±1,998

0,6 ±1,629

0,8 ±1,514

1 ±1,500

2,0 ГГц включ.

±180,000

±32,157

±12,442

±5,328

±3,350

±1,965

±1,596

±1,480

±1,467

18 ГГц включ.

±180,000

±25,352

±12,728

±6,840

±4,247

±3,670

±3,596

±3,723

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85054D при уровне выходной

мощности минус 10 дБм

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

дБот 0,1 до

500,0 МГц включ.

-100 ±6,257

-90 ±2,518

-80 ±0,928

-70 ±0,409

-60 ±0,271

-50 ±0,215

-40 ±0,206

-30 ±0,202

-20 ±0,199

-10 ±0,196

0 ±0,192

10 ±0,212

св. 0,5 до

2,0 ГГц включ.

±0,398

±0,255

±0,197

±0,153

±0,109

±0,066

±0,058

±0,055

±0,051

±0,048

±0,044

±0,065

св. 2 до

18 ГГц включ.

±0,654

±0,420

±0,351

±0,305

±0,263

±0,220

±0,212

±0,209

±0,206

±0,203

±0,204

±0,224

82

Продолжение таблицы 9

Значение модуля ко-

эффициента передачи,

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

дБот 0,1 до

500,0 МГц включ.

-100 ±180,000

-90 ±19,654

-80 ±6,470

-70 ±2,761

-60 ±1,808

-50 ±1,430

-40 ±1,363

-30 ±1,341

-20 ±1,320

-10 ±1,299

0 ±1,283

10 ±1,380

св. 0,5 до

2,0 ГГц включ.

±2,681

±1,697

±1,309

±1,007

±0,717

±0,430

±0,374

±0,353

±0,332

±0,311

±0,295

±0,392

св. 2 до

18 ГГц включ.

±4,479

±2,832

±2,353

±2,041

±1,750

±1,463

±1,407

±1,386

±1,365

±1,348

±1,363

±1,461

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85056A при уровне выходной

мощности минус 10 дБм

Значение модуля

коэффициента от-

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента отражения, дБ

раженияот 0,1 до

500,0 МГц включ.

св. 0,5 до

2,0 ГГц включ.

св. 2,0 до

26,5 ГГц включ.

св. 26,5 до

50,0 ГГц включ.

0 ±0,008

0,1 ±0,008

0,2 ±0,009

0,4 ±0,010

0,6 ±0,012

0,8 ±0,015

1 ±0,019

±0,008±0,013±0,017

±0,008±0,014±0,018

±0,009±0,015±0,019

±0,010±0,019±0,024

±0,012±0,024±0,031

±0,015±0,031±0,040

±0,018±0,040±0,052

Значениемодуля

коэффициентаот-

ражения

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 50,0 ГГц включ.

0,01 ±55,602

0,02 ±24,478

0,05 ±9,667

0,1 ±4,933

0,2 ±2,612

0,4 ±1,522

0,6 ±1,222

0,8 ±1,120

1±1,097

±55,544

±24,442

±9,633

±4,900

±2,579

±1,489

±1,189

±1,087

±1,064

±180,000

±42,435

±15,912

±8,130

±4,396

±2,726

±2,341

±2,277

±2,341

±180,000

±59,291

±20,449

±10,385

±5,610

±3,482

±2,991

±2,909

±2,991

83

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапа-

зоне частот с использованием калибровочного набора 85056A при уровне выходной мощности

минус 10 дБм

Значениемодуля

коэффициентапе-

редачи, дБ

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 50,0 ГГц включ.

-100 ±6,256

-90 ±2,514

-80 ±0,913

-70 ±0,378

-60 ±0,228

-50 ±0,170

-40 ±0,159

-30 ±0,156

-20 ±0,153

-10 ±0,150

0 ±0,145

10 ±0,166

±0,390±0,786±4,053

±0,244±0,401±1,528

±0,186±0,299±0,592

±0,141±0,249±0,325

±0,098±0,205±0,246

±0,055±0,163±0,199

±0,047±0,154±0,191

±0,043±0,151±0,187

±0,040±0,148±0,184

±0,037±0,145±0,181

±0,033±0,142±0,180

±0,053±0,163±0,200

Значение модуля

коэффициента пе-

редачи, дБ

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

0

10

от 0,1 до

500,0 МГц включ.

±180,000

±19,613

±6,366

±2,546

±1,519

±1,123

±1,053

±1,030

±1,009

±0,988

±0,969

±1,067

св. 0,5 до

2,0 ГГц включ.

±2,629

±1,628

±1,235

±0,932

±0,642

±0,355

±0,300

±0,279

±0,257

±0,237

±0,218

±0,315

св. 2,0 до

26,5 ГГц включ.

±5,429

±2,699

±1,998

±1,657

±1,362

±1,075

±1,019

±0,998

±0,977

±0,957

±0,949

±1,046

св. 26,5 до

50,0 ГГц включ.

±36,493

±11,090

±4,040

±2,177

±1,640

±1,322

±1,263

±1,241

±1,220

±1,201

±1,202

±1,299

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85056D при уровне выходной

мощности минус 10 дБм

Значениемодуля

коэффициентаот-

ражения

Пределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента отражения, дБ

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 50,0 ГГц включ.

0 ±0,008

0,1 ±0,008

0,2 ±0,009

0,4 ±0,011

0,6 ±0,013

0,8 ±0,017

1 ±0,021

±0,008±0,051±0,051

±0,008±0,053±0,053

±0,009±0,056±0,057

±0,010±0,066±0,068

±0,013±0,082±0,084

±0,016±0,103±0,107

±0,020±0,130±0,135

84

Продолжение таблицы 9

Значениемодуля

коэффициентаот-

ражения

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента отражения, градус

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 50,0 ГГц включ.

0,01 ±55,616

0,02 ±24,488

0,05 ±9,679

0,1 ±4,951

0,2 ±2,641

0,4 ±1,574

0,6 ±1,296

0,8 ±1,216

1±1,216

±55,558

±24,451

±9,646

±4,918

±2,608

±1,540

±1,263

±1,183

±180,000

±32,168

±16,396

±9,627

±7,921

±7,459

±7,492

±180,000

±32,459

±16,569

±9,791

±8,117

±7,696

±7,774

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапа-

зоне частот с использованием калибровочного набора 85056D при уровне выходной мощности

минус 10 дБм

ЗначениемодуляПределы допускаемой абсолютной погрешности измерений амплитуды

коэффициента пе- коэффициента передачи, дБ

ре

дачи, дБ

от 0,1 досв. 0,5 досв. 2,0 досв. 26,5 до

500,0 МГц включ. 2,0 ГГц включ. 26,5 ГГц включ. 50,0 ГГц включ.

-100 ±6,256

-90 ±2,515

-80 ±0,918

-70 ±0,388

-60 ±0,243

-50 ±0,185

-40 ±0,175

-30 ±0,172

-20 ±0,169

-10 ±0,165

0 ±0,161

10 ±0,181

±0,392±0,942±4,072

±0,247±0,650±1,597

±0,189±0,576±0,762

±0,144±0,531±0,568

±0,101±0,489±0,508

±0,057±0,448±0,465

±0,049±0,440±0,456

±0,046±0,437±0,453

±0,043±0,434±0,451

±0,039±0,433±0,450

±0,035±0,454±0,472

±0,056±0,473±0,492

Значение модуля

коэффициента пе-

Пределы допускаемой абсолютной погрешности измерений фазы

коэффициента передачи, градус

редачи, дБот 0,1 до

500,0 МГц включ.

св. 0,5 досв. 2,0 до

2,0 ГГц включ. 26,5 ГГц включ.

св. 26,5 до

50,0 ГГц включ.

-100 ±180,000

-90 ±19,626

-80 ±6,400

-70 ±2,617

-60 ±1,616

-50 ±1,227

-40 ±1,158

-30 ±1,136

-20 ±1,114

-10 ±1,094

0 ±1,075

±2,640±6,573

±1,643±4,450

±1,251±3,920

±0,948±3,603

±0,658±3,312

±0,371±3,024

±0,316±2,968

±0,294±2,947

±0,273±2,928

±0,253±2,924

±0,235±3,077

±36,737

±11,646

±5,256

±3,868

±3,443

±3,141

±3,084

±3,063

±3,043

±3,041

±3,203

10±1,173±0,332±3,174±3,301

1)

дБм – дБ относительно 1 мВт.

85

от 0,1 до 26,5·10

3

от 0,1 до 32·10

3

от 0,1 до 44·10

3

от 0,1 до 53·10

3

3·10

-6

Таблица 10 – Метрологические характеристики анализаторов моделей M9805A, M9806A,

M9807A, M9808A при работе в режиме анализатора спектра (характеристики при работе в ре-

жиме анализатора спектра (при установленном аппаратном обеспечении анализатора спектра

090 совместно с программным обеспечением S95090A))

Значение

Наименование характеристики

Диапазон рабочих частот моделей ана-

лизатора, МГц

M9805A

M9806A

M9807A

M9808A

Диапазон установки полосы обзора

от 0,1 до 26,5·10

3

от 0,1 до 32·10

3

от 0,1 до 44·10

3

от 0,1 до 53·10

3

1

моделей анализатора, МГц

M9805A

M9806A

M9807A

M9808A

Дискретность установки частоты, Гц

Диапазон установки количества точек

измерительной трассы

от 11 до 100001

Диапазон установки ширины полосы

от 10 до 3·10

6

пропускания узкополосного фильтра

промежуточной частоты (RBW) с ша-

гом 10 %, по уровню минус 3 дБ, Гц

Диапазон установки ширины полосы

пропускания видеофильтра (VBW) с

шагом 10 %, Гц

от 10 до 3·10

6

Тип запусканепрерывный, однократный, групповой, вручную,

внешний

от 0 до 3

Диапазон установки времени задержки

запуска, с

Дискретность установки задержки за-

пуска, с

Диапазон измерения уровней мощно-

сти, дБм

1)

от среднего уровня собственных шумов до макси-

мально допустимого уровня переменной (ВЧ) состав-

ляющей сигнала на входе анализатора

от 0,001 до 500

0,001

27

Диапазон установки логарифмической

шкалы уровня мощности, дБ/деление

Минимальный шаг установки лога-

рифмической шкалы уровня мощно-

сти, дБ

Максимально допустимый уровень пе-

ременной (ВЧ) составляющей сигнала

на входе анализатора, дБм

Пределы допускаемой абсолютной по-

грешности измерения уровня мощно-

сти в диапазоне частот, дБ

от 9 кГц до 10 МГц включ.

св. 10 МГц до 20 ГГц включ.

св. 20 до 53 ГГц

±0,15

±0,10

±0,15

86

Значение

1,499

1,329

1,671

2,100

2,323

3,570

2,323

3,570

-113

-123

-128

-136

-144

-142

-141

-139

-136

-134

-119

-109

Продолжение таблицы 10

Наименование характеристики

Коэффициентстоячейволныпо

напряжению (КСВН) измерительного

порта в диапазоне частот

от 1 до 3 МГц включ.

св. 3 МГц до 4 ГГц включ.

св. 4 до 10 ГГц включ.

св. 10 до 20 ГГц включ.

св. 20 до 27 ГГц включ.

св. 27 до 40 ГГц включ.

св. 40 до 50 ГГц включ.

св. 50 до 53 ГГц включ.

Средний уровень собственных шумов

приёмного тракта анализатора по вхо-

ду измерительного порта в диапазоне

частот, дБм/Гц

2)

св. 100 до 300 кГц включ.

св. 0,3 до 1,0 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 100 МГц включ.

св. 100 до 200 МГц включ.

св. 200 МГц до 3 ГГц включ.

св. 3,0 до 6,5 ГГц включ.

св. 6,5 до 9,0 ГГц включ.

св. 9 до 17 ГГц включ.

св. 17 до 20 ГГц включ.

св. 20 до 25 ГГц включ.

св. 25 до 30 ГГц включ.

св. 30 до 45 ГГц включ.

св. 45 до 50 ГГц включ.

св. 50 до 53 ГГц включ.

1)

дБм – дБ относительно 1 мВт;

2)

дБм/Гц – мощность на несущей частоте.

87

19,9

128,4

212,6

22

130

210

42

130

210

22

130

210

Значение

0,59

0,54

1,01

1,17

0,69

Таблица 11 – Основные технические характеристики

Наименование характеристики

Габаритные размеры моделей анализатора (без креплений), мм, не

более

- M9370A, M9371A, M9372A, M9373A, M9374A, M9375A

ширина

высота

длина

- M9800A, M9801A, M9802A, M9803A, M9804A опция 200

ширина

высота

длина

- M9800A, M9801A, M9802A, M9803A, M9804A опции 400/600

ширина

высота

длина

- M9805A, M9806A, M9807A, M9808A trial 200

ширина

высота

длина

Масса моделей анализатора, кг, не более

M9370A, M9371A, M9372A, M9373A, M9374A, M9375A

M9800A, M9801A, M9802A, M9803A, M9804A опция 200

M9800A, M9801A, M9802A, M9803A, M9804A опция 400

M9800A, M9801A, M9802A, M9803A, M9804A опция 600

M9805A, M9806A, M9807A, M9808A опция 200

Условия применения

температура окружающего воздуха, °С

относительная влажность, %

атмосферное давление, кПа

Напряжение питания постоянного тока, В

Потребляемая мощность, Вт, не более

Формат модуля

от 15 до 35

от 30 до 80

от 84 до 106

3,5 и 12

80

PXIe, совместим с PXI

Hybrid

Знак утверждения типа

наносится в верхнем левом углу руководства по эксплуатации типографским или компьютер-

ным способом и на корпус анализатора в виде наклейки.

Комплектность средства измерений

Таблица 12 – Комплектность анализаторов

Наименование

Анализатор цепейвекторные

модульные

M9370А, или

M9373А, или

M9800A, или

Обозначение

M9371А, или

M9374А, или

M9801A, или

M9372А, или

M9375А, или

M9802A, или

Количество

1 шт.

1)

M9803A, или M9804A, или M9805A, или

M9806A, или M9807A, или M9808A

-1 экз.

651-20-050 МП1 экз.

Руководство по эксплуатации

Методика поверки

1)

- по заказу

88

Поверка

осуществляется по документу 651-20-050 МП «ГСИ. Анализаторы цепей векторные модуль-

ные M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A,

M9803A, M9804A, M9805A, M9806A, M9807A, M9808A. Методика поверки», утверждённому

ФГУП «ВНИИФТРИ» 28.07.2020.

отражения

85052B,

регистрационный

отражения

85053В,

регистрационный

отражения

85056А,

регистрационный

отражения

85057В,

регистрационный

отражения

85058В,

регистрационный

отражения

85058V,

регистрационный

Основные средства поверки:

наборы мер коэффициентов передачи и

№ trial-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и

№ 53567-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и

№ 53566-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и

№ 53567-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и

№ 53567-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и

№ 53567-13 в Федеральном информационном фонде;

частотомер электронно-счетный 53152А, регистрационный № 61967-15 в Федеральном

информационном фонде;

стандарт частоты рубидиевый FS 725, регистрационный № 31222-06 в Федеральном

информационном фонде;

блок измерительный ваттметра N1913А, регистрационный № 57386-14 в Федеральном

информационном фонде;

преобразователи измерительные термоэлектрические ваттметров поглощаемой мощно-

сти N8485A, регистрационный № 58375-14 в Федеральном информационном фонде;

преобразователь измерительные термоэлектрические ваттметров поглощаемой мощно-

сти N8488A, регистрационный № 58375-14 в Федеральном информационном фонде;

преобразователи измерительные Е4414А, регистрационный № 57163-14 в Федеральном

информационном фонде;

преобразователи измерительные термоэлектрические ваттметров поглощаемой мощно-

сти N8487A, регистрационный № 57386-14 в Федеральном информационном фонде;

преобразователи измерительные термоэлектрические ваттметров поглощаемой мощно-

сти N8482A, регистрационный № 57386-14 в Федеральном информационном фонде;

генератор сигналов E8257D, регистрационный № 74333-19 в Федеральном информаци-

онном фонде;

анализатор спектра Е4448А, регистрационный № 56128-14 в Федеральном информаци-

онном фонде;

аттенюаторы ступенчатые программируемые 8494G и 8496G, регистрационный

№ 60239-15 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного

клейма или наклейки.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам

цепей векторным модульным M9370А, M9371А, M9372А, M9373А, M9374А, M9375А,

M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A

Техническая документация изготовителя.

89

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia

Телефон (факс): +1800-888 848; +1800-801 664

Web-сайт:

www.keysight.com

E-mail: tm_ap@keysight.com

Заявитель

Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт

Текнолоджиз»)

ИНН 7705556495

Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3

Тел.: +7 495 797 3900 Факс: +7 495 797 3901

Web-сайт: www.keysight.com

E-mail: tmo_russia@keysight.com

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт физико-технических и радиотехнических измерений» (ФГУП

«ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий

поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

Е-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств

измерений в целях утверждения типа № 30002-13 от 11.05.2018 в реестре Росаккредитации.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
31298-06	Анализаторы рентгеновские энергодисперсионные	БРА-18	НПП "Буревестник", ОАО, г.С.-Петербург	2 года	Перейти
51686-12	Анализаторы общей серы	6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM	Фирма "Teledyne Analytical Instruments", США	1 год	Перейти
71340-18	Анализаторы углерода и серы	ELTRA ELEMENTRAC	Фирма "Eltra GmbH", Германия	1 год	Перейти
58473-14	Анализаторы базовых станций	JD745А, JD746А, JD748А	Фирма "JDSU Deutschland GmbH", Германия	1 год	Перейти
12121-90	Анализаторы ртути	Юлия-2	ПО "Старт", г.Заречный	Нет данных	Перейти

Заказать поверкуАнализаторы цепей векторные модульные M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808AГРСИ 79937-20

Заказать поверку
Анализаторы цепей векторные модульные M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A
ГРСИ 79937-20
