Номер госреестра:
79933-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТШЛ-СЭЩ-10-01 У2
Производитель:
Общество с ограниченной ответственностью "Русский трансформатор" (ООО "Русский трансформатор"), г. Самара
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
00826-11, 00827-11, 00828-11, 00839-11, 00840-11, 00841-11
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 8
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2020 г. № 1957
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТШЛ-СЭЩ-10-01 У2
Назначение средства измерений
Трансформаторы тока ТШЛ-СЭЩ-10-01 У2 (далее по тексту – трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.

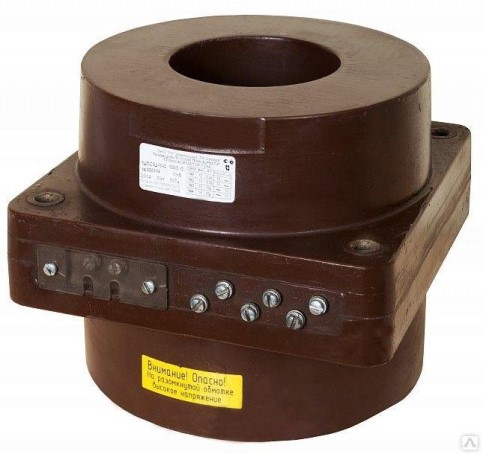

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторы тока по принципу конструкции являются проходными, представляют
собой блок, состоящий из четырех вторичных обмоток. Блок залит компаундом на основе
эпоксидной смолы.
Первичной обмоткой служит токопровод распределительного устройства. Вторичные
обмоткиразмещены каждая на своем магнитопроводе. Выводы вторичных обмоток
расположены на внешней стороне фланца трансформатора.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена
прозрачная крышка с возможностью пломбирования.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Место пломбировки
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
0,2S
5
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
00826-11, 00827-11, 00828-11,
00839-11, 00840-11, 00841-11
10
2000
1
50
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток по ГОСТ 7746
для измерений и учета
Номинальная вторичная нагрузка
(скоэффициентом мощности cos φ =0,8), В∙А
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
ТШЛ-СЭЩ-10-01 У2
ТШЛ-СЭЩ-10-01 У2
Количество
6 шт.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТШЛ-СЭЩ-10-01 У2
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
3
Изготовитель
Общество с ограниченной ответственностью «Русский трансформатор»
(ООО «Русский трансформатор»)
Адрес: 443022, Россия, г. Самара, Заводское шоссе, 11
Телефон: +7 (846) 276-39-81
Факс: +7 (846) 276-26-87
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
Готовы поверить данное средство измерений.
