Приложение № 21
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2020 г. № 1962
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы низкочастотных сигналов CF-9200, CF-9400
Назначение средства измерений
Анализаторы низкочастотных сигналов CF-9200, CF-9400 (далее – анализаторы)
предназначены для измерения напряжения, частоты и параметров спектра низкочастотных
сигналов, в том числе с выхода измерительных виброакустических преобразователей.
Описание средства измерений
Принцип действия анализаторов основан на технике быстрого преобразования Фурье с
использованием прецизионного аналого-цифрового преобразования напряжения. По заказу
анализаторы поставляются с опцией низкочастотного генератора, выполненного на основе
цифро-аналогового преобразователя. Сигналы отображаются в режиме реального времени на
жидкокристаллическом сенсорном дисплее в виде спектрограмм, осциллограмм, а также в
трехмерном представлении. Опционное программное обеспечение позволяет осуществлять
октавныйанализитрекинг-анализ,измерениеамплитудно-частотныхифазовых
характеристик сигналов. В состав анализаторов входят счетчик импульсов и источник
постоянного тока для питания подключаемых акселерометров и датчиков силы (функция
TEDS). Анализаторы могут использоваться совместно с зарядовыми конверторами.
Управление работой может осуществляться с лицевой панеливручную или
дистанционно по интерфейсам LAN (Ethernet) и USB. Питание анализаторов осуществляется
от внутреннего Li-Ion аккумулятора или от сети через адаптер.
Анализаторы отличаются количеством измерительных каналов: анализатор CF-9200
имеет 2 канала, анализатор CF-9400 имеет 4 канала, Каналы являются независимыми и
изолированными.
Анализаторы выполнены в ударопрочном пластмассовом корпусе, общий вид спереди
показан на рисунке 1, общий вид задней панели с обозначением места нанесения знака
утверждения типа и знака поверки, а также схемы пломбирования от несанкционированного
доступа – на рисунке 2.

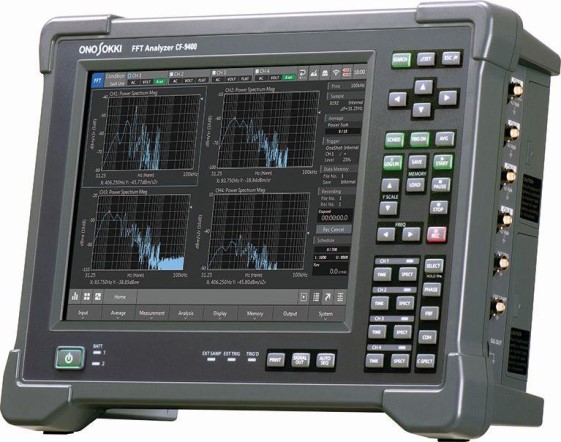

Рисунок 1 – Общий вид анализаторов (лицевая панель)
Программное обеспечение
Программное обеспечение установлено на внутренний контроллер, его метрологически
значимая часть служит для управления режимами, задания параметров и функций измерений,
представления измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование
Значение
CF-9000
Номер версии (идентификационный номер)не ниже 1.0.7
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Значение
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ
Диапазон частот, кГц
Вид связи по входу
Входное сопротивление, МОм
Входная емкость, пФ, не более
Разрядность аналого-цифровых преобразователей, бит
Верхние пределы диапазонов измерения напряжения, В (скз)
Динамический диапазон измерения напряжения, дБ, не менее
от 0 до 100
DC/AC
1 ±0,005
100
24
1,0; 31,62
120
2
место нанесения знака утверждения типа и знака поверки
схема пломбировки от несанкционированного доступа

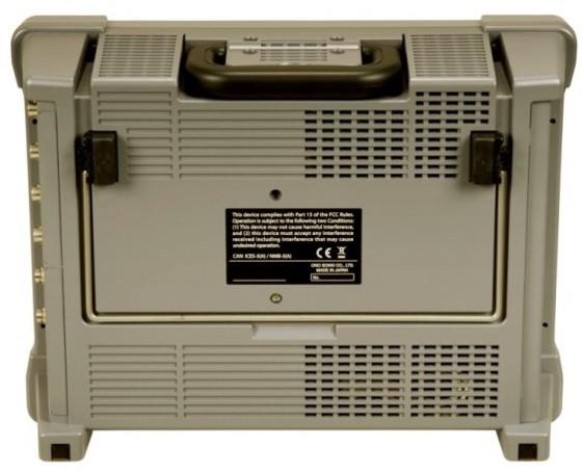

Рисунок 2 – Общий вид анализаторов (задняя панель)
3
Окончание таблицы 2
12
Смещение нуля напряжения (от полной шкалы), дБ, не более –60
Пределы допускаемой относительной приведенной погрешности
измерения напряжения на частоте 1 кГц, дБ
1)
±0,1
Неравномерность амплитудно-частотной характеристики на частотах F относительно
уровня напряжения на частоте 1 кГц, дБ, не более
F ˂ 20 кГц ±0,1
F ≥ 20 кГц ±0,2
Относительная разность значений измеряемого напряжения между каналами на частотах F,
дБ, не более
2)
F ˂ 20 кГц±0,05
F ≥ 20 кГц±0,1
Фазовый сдвиг измеряемого напряжения между каналами на частотах F, °, не более
2)
F ˂ 20 кГц±0,3
F ≥ 20 кГц±0,7
Относительный уровень вносимых нелинейных искажений на частотах F, дБ, не более
–80
–75
F ˂ 20 кГц
F ≥ 20 кГц
Относительный уровень перекрестных наводок между каналами на
частоте 1 кГц, дБ, не более
Диапазон измерения частоты, Гц
Пределы допускаемой относительной погрешности измерения частоты
–100
от 0,1 до 100000
±5∙10
-5
ГЕНЕРАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ (опция CF-0971)
Количество каналов
Диапазон частот, кГц
Разрядность цифро-аналогового преобразователя, бит
Вид связи по выходу
Выходное сопротивление, Ом
Диапазон воспроизведения амплитуды напряжения, В (пик)
3)
Диапазон установки постоянного напряжения смещения
Максимальная сила тока в нагрузке, мА
1
от 0 до 100
16
DC
0; 50
от 0,001 до 10
±10
10
Формасигнала:синусоидальная,синусоидальнаясразверткой,псевдослучайная,случайная,импульсная
Пределы допускаемой относительной погрешности воспроизведения
амплитуды напряжения 1 В (пик) частотой 1 кГц на нагрузку 1 МОм, дБ±0,5
Неравномерность амплитудно-частотной характеристики на частотах F относительно
амплитуды напряжения на частоте 1 кГц, дБ, не более
±0,2
±1,0
–75
±5∙10
-5
F ˂ 20 кГц
F ≥ 20 кГц
Относительный уровень гармоник при амплитуде напряжения 1 В
(пик) частотой 1 кГц на нагрузку 1 МОм, дБ
Пределы допускаемой относительной погрешности установки частоты
_____________
1) Погрешность, приведенная к верхнему пределу диапазона измерения.
2) Типовые справочные значения.
3) Суммарное значение амплитуды напряжения и напряжения смещения в пределах
±
10 В.
Значение
BNC розетка
16
4
73
87
150
5
24 В / 4 мА
333
248
112
3,9
4,9
4
Таблица 3 – Основные технические характеристики
Наименование характеристики
Тип сигнальных соединителей
Выходное постоянное напряжение сетевого адаптера, В
Максимальная сила выходного тока сетевого адаптера, А
Потребляемая мощность от сетевого адаптера, В∙А, не более
CF-9200 при работе без зарядки аккумулятора
CF-9400 при работе без зарядки аккумулятора
во время зарядки аккумулятора
Время непрерывной работы от аккумулятора, час, не менее
Параметры источника питания для датчиков TEDS
Габаритные размеры (ширина × высота × толщина), мм
Масса, кг, не более
без аккумуляторов
с двумя аккумуляторами
Рабочие условия применения
диапазон температур, °C
относительная влажность, %
от 15 до 30
до 80 (без конденсата)
Знак утверждения типа
наносится на заднюю панель корпуса анализаторов в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 4.
Таблица 4 – Комплектность анализаторов
Наименование и обозначение
Анализатор низкочастотных сигналов CF-9200 / CF-9400
Опции и принадлежности
Руководство по эксплуатации CF-9000/РЭ-2020
Методика поверки CF-9000/МП-2020
Кол-во
1 шт.
по заказу
1 шт.
1 шт.
Поверка
осуществляется по документу CF-9000/МП-2020 «ГСИ. Анализаторы низкочастотных
сигналов CF-9200, CF-9400. Методика поверки», утвержденному АО «АКТИ-Мастер»
10.08.2020 г.
Основные средства поверки:
- калибратор универсальный 9100 с опцией 100, регистрационный номер 25985-09;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360,
регистрационный номер 45344-10;
- мультиметр Keithley 2000, регистрационный номер 75241-19;
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса анализаторов в виде наклейки и/или
на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
5
Нормативные документы, устанавливающие требования к анализаторам
низкочастотных сигналов CF-9200, CF-9400
ГСИ. Государственная поверочная схема для средств измерений переменного
электрического напряжения до 1000 В в диапазоне частот от 1∙10
-1
до 2∙10
9
Гц
(
приказ
Росстандарта от 29.05.2018 г. № 1053)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты
(
приказ Росстандарта от 31.07.2018 г. № 1621)
Изготовитель
Фирма “Ono Sokki Co., Ltd”, Япония
Адрес: 3-9-3 Shin-Yokohama, Kohoku-ku, Yokohama City, Kanagava Prefecture,
222-8507, Japan
Тел. +81-45-935-3918, Факс: +81-45-930-1808
E-mail: overseas@onosokki.co.jp
Заявитель
ООО «Тайрику Москва ЛТД»
Адрес: 119049 г. Москва, Коровий вал, д. 7, стр. 1, пом. XII, ком. 1,3
Тел. +7(499)237-18-82, Факс +7(495)931-99-47
E-mail: info@tairiku.info
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.311824 от 14.10.2016 г.
