Измерители широкополосные электромагнитных излучений П3-100, ГРСИ 79903-20
Номер госреестра:
79903-20
Наименование СИ:
Измерители широкополосные электромагнитных излучений
Обозначение типа:
П3-100
Производитель:
Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 3
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2020 г. № 1962
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители широкополосные электромагнитных излучений П3-100
Назначение средства измерений
Измерители широкополосные электромагнитных излучений П3-100 (далее – измерители
П3-100) предназначены для измерений плотности потока электромагнитной энергии (ППЭ),
средних квадратических значений (СКЗ) напряженности электрического и магнитного полей
(НЭП и НМП соответственно) в режиме непрерывного генерирования.
Описание средства измерений
Принцип действия измерителей П3-100 основан на преобразовании высокочастотного
электромагнитного поля в постоянное напряжение, которое подается на микропроцессорное
измерительное устройство, обеспечивающее обработку информации и индикацию параметров
измеряемого электромагнитного поля на его табло или дисплее персонального компьютера
(ПК), подключенного к измерительному устройству, или антенне-преобразователю (АП).

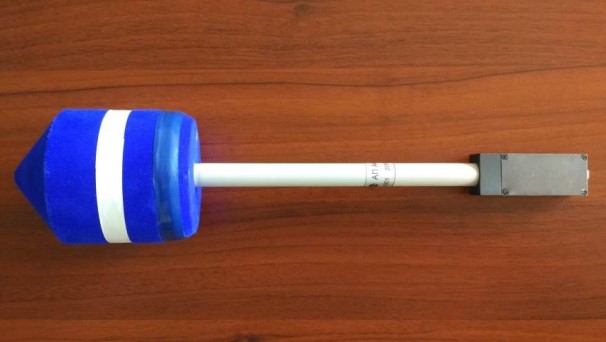

Измерители П3-100 состоят из четырех АП и блока обработки и индикации (БОИ).
АП А1 состоит из трех дипольно-детекторных микросборок, которые образуют
взаимно-ортогональную структуру в пространстве.
АП А2 состоит из трех вибраторов, образующих взаимно-ортогональную структуру в
пространстве, каждый из которых нагружен на диод.
АП А3 состоит из трех рамочных антенн, образующих взаимно-ортогональную
структуру в пространстве, нагруженных на диоды.
АП А4 состоит из девяти термопарных преобразователей, образующих взаимно-
ортогональную структуру в пространстве.
Каждая АП содержит аналогово-цифровой преобразователь и микроконтроллер,
обеспечивающие преобразование аналогового сигнала в цифровой, хранение служебной
информации и калибровочных коэффициентов и передачу информации по интерфейсу USB 2.0.

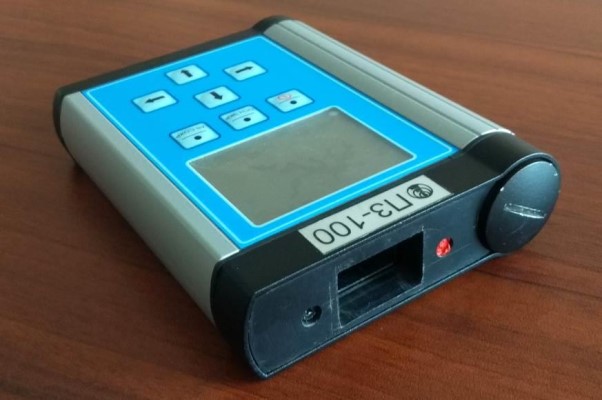

БОИ представляет собой алюминиевый моноблок. На передней панели его корпуса
находится клавиатура и ЖК-индикатор. В верхней части располагается место для подключения
АП и встроенная GPS/Глонасс антенна, которая обеспечивает привязку результатов измерении
к ГНСС. В нижней части корпуса находятся оптические разъемы и разъем USB. БОИ
обеспечивает выбор режима измерений, обработку и отображение информации, архивацию
измерений.
Измерители П3-100 могут функционировать в трех режимах;
− автономный режим (БОИ с подключенной АП);
− дистанционный режим (БОИ подключен к ПК);
− стационарный режим (АП подключена к ПК).
АП соединяются с БОИ при помощи micro d-sub разъема.
Для обеспечения совместной работы БОИ с ПК в комплект поставки входят кабель
USB A(m) –USB B(m), электронно-оптический преобразователь, оптический кабель и
флеш-накопитель с программным обеспечением (ПО).
Для обеспечения совместной работы АП с ПК по интерфейсу USB в комплект
поставки входит кабель USB A(m) –micro d-sub и флеш-накопитель с ПО.
2
Системные требования к ПК:
− операционная система Windows Microsoft 7, 8;
− процессор с тактовой частотой не менее 2 ГГц
− оперативное запоминающее устройство 4 Гбайт;
− не менее 100 Мбайт свободного места на накопительном жестком диске;
− разрешение экрана не менее 1024 на 768;
− не менее одного свободных портов USB 2.0 (3.0).
Питание БОИ осуществляется от четырех аккумуляторов литий-ионного типа
типоразмера АА с емкостью не менее 0,9 А·ч, устанавливаемых в батарейный отсек БОИ.
Зарядка аккумуляторов производится через разъем USB от ПК или зарядного
устройства со стандартом DCP.

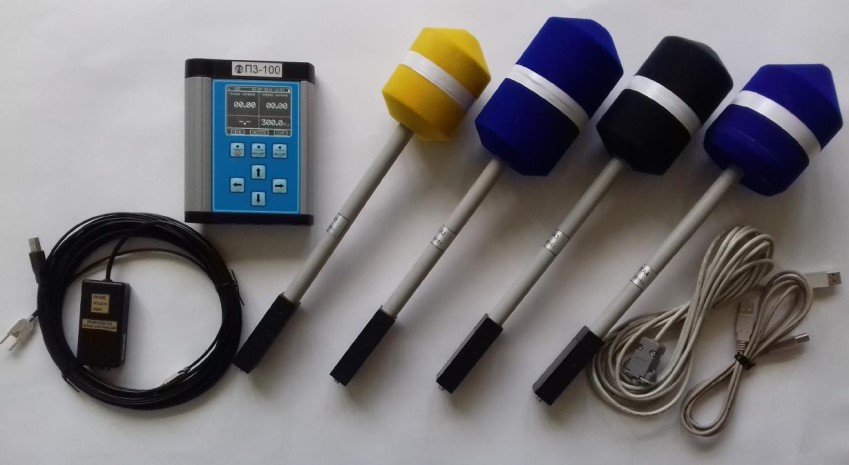

Общий вид измерителя П3-100 представлен на рисунке 1.
Рисунок 1 − Общий вид измерителя П3-100
Схема пломбировки от несанкционированного доступа БОИ представлена на рисунке 2.
Схема пломбировки АП от несанкционированного доступа представлена на рисунке 3.
Комплект поставки измерителя П3-100 размещается в футляре (кейсе).
3
1 – место пломбировки от несанкционированного доступа
Рисунок 2 − Схема пломбирования от несанкционированного доступа БОИ
1 – место пломбировки от несанкционированного доступа
Рисунок 3− Схема пломбирования от несанкционированного доступа АП
1
1
4
Программное обеспечение
ПО измерителей П3-100 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО АП (ПО АП), которое реализовано в виде микропроцессорной
программы, устанавливается в АП и БОИ изготовителем измерителя П3-100.
Встроенное ПО АП выполняет обработку входного напряжения, хранение служебной
информации и передачу информации в БОИ.
Встроенное ПО БОИ (ПО БОИ), которое реализовано в виде микропроцессорной
программы, устанавливается в БОИ изготовителем измерителя П3-100.
ПО БОИ выполняет функции задания режимов работы, обработку данных, которые
поступают от АП, отображение значений измеренных параметров электромагнитного поля,
хранение архива результатов измерений.
Конструкции АП и БОИ исключают возможность несанкционированного влияния на
ПО АП, ПО БОИ и измерительную информацию.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства
Windows (-7, -8) и выполняет функции задания режимов работы, обработку входного
напряжения и отображение значений измеренных параметров электромагнитного поля,
хранение архива результатов измерений.
Совместную работу БОИ с ПК обеспечивает внешнее ПО П3-100. Метрологически
значимой частью ПО П3-100 является файл Р3_100.ехе.
Совместную работу ПК с АП (без БОИ) обеспечивает внешнее ПО П3-100А.
Метрологически значимой частью ПО П3-100А является файл Р3_100А.ехе.
Уровень защиты ПО АП и ПО БОИ «высокий» в соответствии с Р 50.2.077-2014.
УровеньзащитыПОП3-100иПОП3-100А «средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 ─ Идентификационные данные программного обеспечения
Значение
внешнее ПО
Идентификационное наименование ПО
Р3_100.exe
Р3_100А.exe
Номер версии
(идентификационный номер) ПО
не ниже 1.0.0.1
Цифровой идентификатор ПО
A405AC48
по CRC32
F1F675B8
по CRC32
Идентификационныеданные (признаки)
встроенное ПО
−
не ниже 1.0.0.1
5
Метрологические и технические характеристики
Таблица 2 − Метрологические характеристики
Наименование характеристики
Значение
от 300 до 40000 включ.
от 0,009 до 300 включ.
от 0,009 до 50 включ.
от 0,265 до 100000 включ.
от 1 до 600 включ.
от 0,1 до 50,0 включ.
от 3 до 100000 включ.
10
12
8
8
±40
±30
Рабочий диапазон частот, МГц:
− с АП А1, АП А4
− с AП А2
− с АП А3
Диапазоны измерений:
− ППЭ с АП А1, мкВт∙см
−2
− средних квадратических значений НЭП с АП А2, В∙м
−1
− средних квадратических значений НМП с АП А3, А∙м
−1
− ППЭ с АП А4, мкВт∙см
−2
Неравномерность амплитудно-частотной характеристики, дБ, не
более:
− с АП А1
− с AП А2
− с АП А3
− с АП А4
Пределы допускаемой относительной погрешности
измерений ППЭ, %
Пределы допускаемой относительной погрешности измерений
средних квадратических значений НЭП, %
Пределы допускаемой относительной погрешности измерений
средних квадратических значений НМП, %
±30
Значение
Таблица 3 − Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока от встроенного
источника постоянного тока (литий-ионного типа), В
Время установления рабочего режима, мин, не более
от 2,9 до 4,2
3
20
400
75
75
425
85
85
400
75
75
Время непрерывной работы при включенной
подсветке, ч, не менее
Габаритные размеры АП А1, мм, не более:
─
длина
─
ширина
─
высота
Габаритные размеры АП А2, мм, не более:
─
длина
─
ширина
─
высота
Габаритные размеры АП А3, мм, не более:
─
длина
─
ширина
─
высота
Габаритные размеры АП А4, мм, не более:
─
длина
─
ширина
─
высота
400
90
90
6
Окончание таблицы 3
Наименование характеристики
Значение
150
120
40
520
420
170
Габаритные размеры БОИ, мм, не более:
─
длина
─
ширина
─
высота
Габаритные размеры кейса (футляра), мм, не более:
─
длина
─
ширина
─
высота
Масса, кг, не более:
АП А1
АП А2
АП А3
АП А4
БОИ с аккумуляторами
кейса (футляра) со всеми составными частями
0,17
0,25
0,25
0,17
0,68
5,50
Рабочие условия применения:
− температура окружающего воздуха,
о
С
− относительная влажность окружающего воздуха при 30
о
С, %
− атмосферное давление, кПа (мм рт. ст.)
от −10 до +40
до 90
от 70,0 до 106,7
(от 537 до 800)
Знак утверждения типа
наносится на переднюю панель корпуса БОИ в виде этикетки, выполненной типографским
способом) и на титульные листы документов «Измеритель широкополосный электромагнитных
излученийП3-100. Формуляр ИЛГШ.411153.001ФО» и«Измерительширокополосный
электромагнитных излучений П3-100. Руководство по эксплуатации ИЛГШ.411153.001РЭ»
типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность измерителя П3-100
Наименование
Количество
Обозначение
ИЛГШ.411153.001
Измеритель широкополосный электромагнитных
излучений П3-100 в составе:
− антенна-преобразователь А1*
− антенна-преобразователь А2*
− антенна-преобразователь А3*
− антенна-преобразователь А4*
− блок обработки и индикации*
Кабель USB-А(m) –USB-B(m) 3 м *
ИЛГШ.411519.001
ИЛГШ.411519.002
ИЛГШ.411519.003
ИЛГШ.411519.004
ИЛГШ.467411.001
−
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Кабель соединительный*
ИЛГШ.685621.109
1 шт.
Оптико-электрический преобразователь*
ИЛГШ.433624.002
1 шт.
Оптический кабель*
−
1 шт.
7
Окончание таблицы 4
Наименование
Flash-memory или CD-ROM с ПО*
Обозначение
ИЛГШ.00066-01
Количество
1 шт.
Flash-memory или CD-ROM с ПО*
ИЛГШ.00067-01
1 шт.
Руководство по эксплуатации
ИЛГШ.411153.001РЭ
1 экз.
Формуляр
ИЛГШ.411153.001ФО
1 экз.
Методика поверки
ИЛГШ.411153.001 МП
1 экз.
Футляр
ИЛГШ.323366.001
1 шт.
___________
* − поставляется по отдельному заказу
Поверка
осуществляется по документу ИЛГШ.411153.001 МП «ГСИ. Измерители широкополосные
электромагнитныхизлученийП3-100.Методикаповерки»,утвержденномуФГУП
«ВНИИФТРИ» 19 июня 2020 года.
Основные средства поверки:
− рабочий эталон единицы плотности потока электромагнитной энергии - установка
для поверки измерителей плотности потока энергии – установка для поверки измерителей
плотности потока энергии П1-9 (по ГОСТ Р 8.574-2000), диапазон рабочих частот от 0,3 до
39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме
непрерывной генерации от 1·10
−2
до 2·10
3
Вт∙м
−2
, пределы допускаемой относительной
погрешности воспроизведения плотности потока энергии ±0,5 дБ;
− рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне
от 0,01 до 300 МГц, (по ГОСТ Р 8.805-2012), диапазон воспроизведения напряженности
электрического поля от 1 до 1500 В/м; пределы допускаемой погрешности воспроизведения
напряженности электрического поля
7 %;
− рабочий эталон единицы напряженности магнитного поля 1 разряда в диапазоне
частот от 5 Гц до 10 МГц (по ГОСТ Р 8.808-2012), диапазон воспроизведения напряженности
магнитного поля от 0,05 до 3000 А∙м
−1
в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А∙м
−1
в
диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А∙м
−1
в диапазоне частот от 2 до 30 кГц, от
0,005 до 100 А∙м
−1
в диапазоне частот от 30 до 100 кГц, от 0,005 до 3 А∙м
−1
, в диапазоне частот
от 100 до 400 кГц, от 0,05 до 1 А∙м
−1
в диапазоне частот от 0,4 до 10 МГц, от 0,05 до 10 А∙м
−1
на
частотах 0,5; 1,0; 5,0; 10,0 МГц пределы допускаемой относительной погрешности
воспроизведения напряженности магнитного поля
3 %;
− рабочий эталон единиц напряженности электрического и магнитного поля 2 разряда в
диапазоне частот от 30 до 1000 МГц, (по ГОСТ Р 8.808-2012), диапазон воспроизведения НЭП
от 5 до 100 В∙м
−1
, диапазон воспроизведения НМП от 10 до 250 мА∙м
−1
, пределы допускаемой
относительной погрешности воспроизведения НЭП и НМП
6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых измерителей П3-100 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
8
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
широкополосным электромагнитных излучений П3-100
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей.
Общие технические требования и методы испытаний
ГОСТ Р 8.574-2000 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений плотности потока энергии
электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений напряженности электрического поля в
диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.808-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений напряженности магнитного поля в
диапазоне частот от 0,00005 до 1000 МГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ИЛГШ.411153.001 ТУ Измеритель широкополосный электромагнитных излучений
П3-100. Технические условия
Изготовитель
Акционерное общество «Нижегородское научно-производственное объединение имени
М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, г. Нижний Новгород, пр. Гагарина, 174
Тел./факс: 8 (831) 465-15-87
Факс: 8 (831) 466-66-00,
Е-mail: mail@nzif.ru.
предприятие «Всероссийский
и радиотехнических измерений»
Испытательный центр
Федеральноегосударственноеунитарное
научно-исследовательский институт физико-технических
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск,
рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс) +8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11 мая 2018 года
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24891-03 | Измерители параметров изоляции | Тангенс 2000 | ФГУП "НИИ электронно-механических приборов" (НИИЭМП), г.Пенза | 2 года | Перейти |
| 20392-00 | Приборы-измерители интервалов времени выбега | Иркон | НТФ ЗАО "Иркон", г.Москва | 1 год | Перейти |
| 5652-03 | Приборы-измерители прочности гранул | ИПГ-1М | ФГУП "УНИХИМ с ОЗ", г.Екатеринбург | 1 год | Перейти |
| 26390-04 | Измерители мощности лазерного излучения | Мустанг-стандарт | ООО "Научно-производственный лазерный центр "Техника", г.Москва | 1 год | Перейти |
| 9827-85 | Измерители концентрации борного ангидрида | НИБ | Ф-л Тульского ОКБА НПО "Химавтоматика", г.Щекино | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
