Установки для тестирования средств беспроводной связи E7515B, ГРСИ 79884-20
Номер госреестра:
79884-20
Наименование СИ:
Установки для тестирования средств беспроводной связи
Обозначение типа:
E7515B
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 22
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1927
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для тестирования средств беспроводной связи E7515B
Назначение средства измерений
Установки для тестирования средств беспроводной связи E7515B (далее - установка)
предназначена для контроля и измерений характеристик оборудования связи пятого поколения
(5G).
Описание средства измерений
Принцип действия установки основан на измерении уровней сигналов, поступающих на
вход антенны, и дальнейшем их преобразовании в цифровой код, обработке и отображении
измерительной информации на дисплее.
Установка обеспечивает управление всеми режимами работы и параметрами как вруч-
ную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиа-
гностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Функционально установка содержит: векторный генератор сигналов, векторный анализа-
тор сигналов, микропроцессор, устройство управления, запоминающее устройство, усилитель,
схема синхронизации, блок питания, клавиатура, цветной жидкокристаллический экран.
Конструктивно установка представляет собой настольный моноблочный прибор.
Возможности установки позволяют осуществлять тестирование устройств сотовой связи
четвертого поколения LTE и пятого поколения 5G New Radio и обеспечивают выполнение бо-
лее сложных тестовых сценариев путём наращивания программного обеспечения (далее – ПО).
Установка может быть оснащена дополнительными опциями, представленными в таб-
лице 1.
Таблица 1 – Дополнительные опции
Наименование опции
C870xA
C873xA
5G Protocol R&D Toolset
5G RF DVT Toolset
Описание опции
Приложение для эмуляции тестовой среды 5GNR
Приложение для эмуляции элементов ядра сети 5GNR
Приложение для протокольного тестирования
Приложение для ВЧ-тестирования
5G Protocol Conformance ToolsetПриложение для тестирования на соответствие прото-
кольного обмена
S8702AПО для автоматизации тестирования и протокольных
проверок
Общий вид установки с указанием места нанесения знака утверждения типа представ-
лен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
2

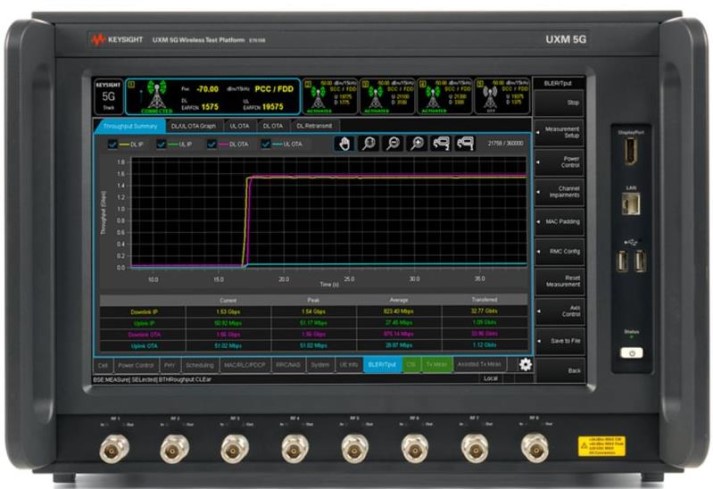

Рисунок 1 - Общий вид установки

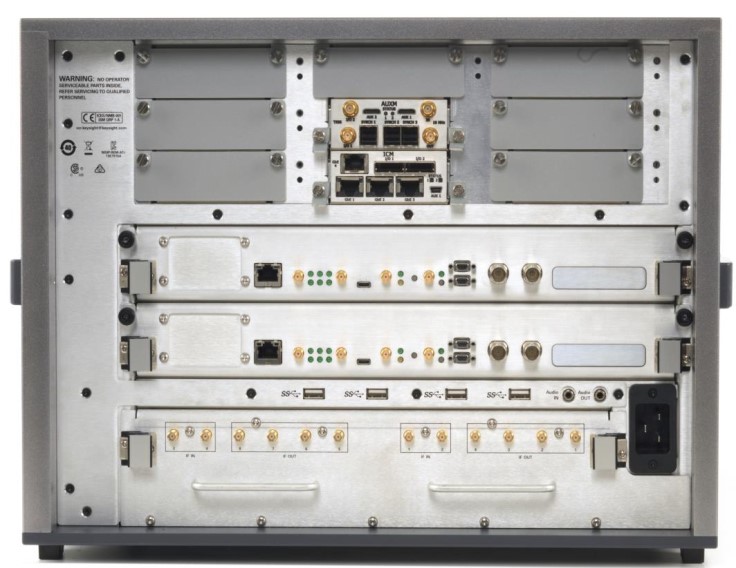

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Trial нанесения знака утверждения типа
Места пломбировки от несанкционированного доступа
3
Программное обеспечение
ПО установки представляет собой приложение, работающее в среде ОС Windows, уста-
новленной на встроенный компьютер установки.
ПО предназначено для управления работой узлами установки, расчёта значений измеря-
емых параметров и отображения измерительной информации.
ПО идентифицируется непосредственно как исполняемый файл в среде ОС Windows
при помощи вспомогательных подпрограмм ОС, а также при помощи специальных про-
грамм-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Произ-
водителем не предусмотрен иной способ идентификации программного и микропрограммно-
го обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений. Метрологически зна-
чимая часть ПО записана на жёсткий диск встроенного компьютера.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Software for the E7515B UXM
не ниже T.24.20_P0014
-
Метрологические и технические характеристики
Значение
от 0,38 до 6,0
100
±7∙10
-6
от -40 до +5
±0,9
800
от -50 до -3
±1,2
0,1
TDD
3)
100
TDD
100
от -45 до +30
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, ГГц
Дискретность установки частоты, кГц
Пределы допускаемой относительной погрешности по частоте внут-
реннего кварцевого генератора
В режиме «Векторный анализатор»
Динамический диапазон, дБм
1)
Пределы допускаемой абсолютной погрешности измерений уровня
входной мощности (в частотном диапазоне от 0,38 до 4,2 ГГц), дБ
Полоса анализа сигнала, МГц
В режиме «Векторный генератор»
Выходной уровень сигнала, дБм
Пределы допускаемой абсолютной погрешности установки уровня вы-
ходного сигнала (в частотном диапазоне от 0,38 до 4,2 ГГц), дБ
Дискретность установки мощности, дБ
В режиме 5G NR
2)
Структура сигнала
Ширина полосы модуляции, МГц
В режиме Verizon 5GTF
Структура сигнала
Ширина полосы модуляции, МГц
Диапазон измеряемых уровней сигнала, дБм
______________
1)
дБм – дБ относительно 1 мВт;
2)
режим 5G NR – режим стандарта связи 5G;
3)
TDD – режим дуплексной передачи с временным разделением каналов;
4)
Verizon 5GTF – стандарт связи Verizon 5G.
4
Значение
от 100 до 240
1100
309
436
554
42,4
Таблица 4 - Основные технические характеристики
Наименование характеристики
Напряжение питания переменного тока при частоте 50 Гц, В
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса установки, кг, не более
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %, не более
от 15 до 35
85
Знак утверждения типа
наносится в верхнем левом углу руководства по эксплуатации типографским способом и
на корпус установки в виде наклейки.
Комплектность средства измерений
Таблица 5 - Комплектность установки
НаименованиеОбозначениеКоличество
Установка для тестирования средств беспроводной E7515B 1 шт.
связи
Руководство по эксплуатации
Методика поверки
1 экз.
651-20-038 МП1 экз.
Поверка
осуществляется по документу 651-20-038 МП «ГСИ. Установки для тестирования средств
беспроводной связи E7515B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ»
12.03.2020 г.
Основные средства поверки:
- частотомер 53132А, регистрационный номер 26211-03 в Федеральном информацион-
ном фонде;
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06 в Федераль-
ном информационном фонде;
-блок измерительный ваттметра Е1914А, регистрационный номер 57386-14 в Федераль-
ном информационном фонде;
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощ-
ности N8481A регистрационный номер 58375-14 в Федеральном информационном фонде;
- преобразователь измерительный ваттметра поглощаемой мощности 8481D, регистра-
ционный номер 58320-14 в Федеральном информационном фонде;
- генератор сигналов Е8257D, регистрационный номер 74333-19 в Федеральном инфор-
мационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного
клейма или наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
5
Нормативные и технические документы, устанавливающие требования к установкам
для тестирования средств беспроводной связи E7515B
Техническая документация изготовителя
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт: http://www.keysight.com
E-mail:
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 495 797 3900; +7 495 797 3901
Web-сайт: http://www.keysight.com
E-mail:
научно-
(ФГУП
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт физико-технических и радиотехнических измерений»
«ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий по-
селок Менделеево, промзона ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях утвер-
ждения типа № 30002-13 от 11.05.2018 в реестре Росаккредитации
Готовы поверить данное средство измерений.
