ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока 2WD-122R
Назначение средства измерений
Трансформаторы тока 2WD-122R (далее – трансформаторы) предназначены для
передачи сигнала измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Наличие обмоток для защиты
Обозначение в зависимости от габаритных размеров
Обозначение трансформатора тока
2 - Наличие двух сердечников
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту – ЭДС)
переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной
обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает
появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными трансформаторами опорного типа с литой
изоляцией,выполненнойизспециальногокомпаунда.Компаундноелитьевыполняет
одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены на верхнем торце трансформаторов,
подключение токоведущих шин осуществляется к прямоугольным контактным площадкам для
каждой шины. Клеммная коробка вторичных выводов снабжена изоляционной крышкой и
расположена у основания трансформаторов.
Трансформаторы тока 2WD-122R отличаются друг от друга номинальными первичными
токами.
Расшифровка структуры условного обозначения трансформаторов:
2WD-122R
Общийвидтрансформаторовпредставленнарисунке1.Пломбирование
трансформаторов не предусмотрено.
2
Метрологические и технические характеристики
Наименование характеристики
Значение
15
0,5
10Р
20
20
Таблица 1 – Метрологические характеристики трансформаторов
10
12
150; 200; 600
5
1
1
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Число вторичных обмоток:
- для измерений
- для защиты
Номинальная вторичная нагрузка S
2ном
с индуктивно-
активным коэффициентом мощности обмоток для
измерений и защиты cos φ
2
=0,8, В·А
Класс точности вторичной обмотки для измерений по
ГОСТ 7746-2015
Класс точности вторичной обмоткидля защиты по
ГОСТ 7746-2015
50
Номинальная частота переменного тока, Гц
НоминальныйкоэффициентбезопасностиK
Бном
вторичных обмоток для измерений
Номинальная предельная кратность K
ном
вторичных
обмоток для защиты
355×148×220,5
от +10 до +30
Значение
Таблица 2 – Основные технические характеристики трансформаторов
Наименование характеристики
Габаритные размеры (длина×ширина×высота), мм, не
более
Масса, кг, не более
24
Рабочие условия измерений:
- температура окружающего воздуха,
о
С
Средняя наработка на отказ, ч
159600
Средний срок службы, лет
15
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.

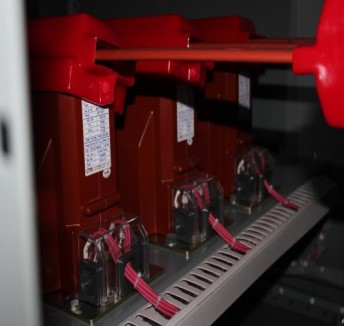

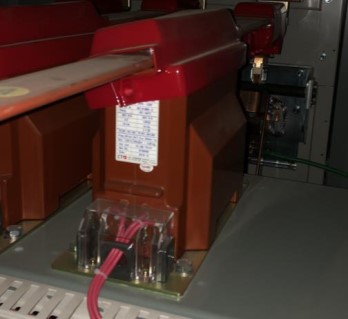

Рисунок 1 – Общий вид трансформаторов тока 2WD-122R
Программное обеспечение
отсутствует.
3
Комплектность средства измерений
33 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока 2WD-122R, заводские номера: 9139331,
9139334, 9139335, 9139336, 9139339, 9139340, 9139341,
Количество
9139333,
9139342,
9139343,
9139350,
9139357,
9139344,
9139351,
9139358,
9139345, 9139346, 9139347,
9139352, 9139353, 9139354,
9139359, 9139360, 9139361,
9139348,
9139355,
9139362,
9139349,
9139356,
9139363,
9139364, 9139365, 9139366
Трансформатор тока 2WD-122R. Паспорт33 шт.
Поверка
осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства
измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в
Федеральном информационном фонде 39854-08);
многофункциональный
информационном фонде
- приборэлектроизмерительныйэталонный
«Энергомонитор – 3.1КМ» (регистрационный номер в Федеральном
52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы, устанавливающие требования ктрансформаторам тока
2WD-122R
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ8.217-2003Государственнаясистемаобеспеченияединстваизмерений.
Трансформаторы тока. Методика поверки
Изготовитель
СT-e TECH CO., LTD., Республика Корея
Адрес: 652, Moonhyeong-ri, Opo-eup, Gwangju-si, Gyeonggi-do, Korea
Телефон: + 82-31-767-0032
Факс: + 82-31-767-0042
Web-сайт: www.ctetech.co.kr
Заявитель
Акционерное общество «СпецЭнергоПроект» (АО «СпецЭнергоПроект»)
ИНН 7705362965
Адрес: 117292, г. Москва, ул. Профсоюзная, д. 26/44, этаж подвал, пом. II, комната 1Б
Телефон: +7 (499) 495-46-70
E-mail: specenergo@sep-95.com
4
ответственностью «Испытательный центр разработок в
Испытательный центр
Общество с ограниченной
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
